760 нм 10 мВт DFB лазерний діод метелик

Зміст

1. Впровадження 760 нм 10 мВт DFB лазерний діод метелик

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Це 760-нм спеціальний лазер DFB з 14 PIN стандартний пакет метелик, центральна довжина хвилі 760 нм, допуск на довжину хвилі +/-1 нм і типова вихідна потужність 10 мВт. Вбудований TEC, термістор і монітор PD, з чудовою стабільністю довжини хвилі для тривалої стабільної роботи. Це так в основному використовується для виявлення кисню. Провід строго відповідно до визначення контакту, під контролем TEC і надмірне згинання волокон для забезпечення продуктивності та термін служби.

Продукт Технічні характеристики

Особливості продукту

● Багатоквантовий Лазери з розподіленим зворотним зв'язком (DFB) (MQW);

● Вбудований ТЕС і оптичний ізолятор;

● Високий стабільність і низький рівень шуму;

● 14-контактний промисловий стандартний пакет метелик.

Застосування продукту

● Концентрація кисню виявлення та аналіз.

● Газочутливі детектори.

● Наукові дослідження та Спектральний аналіз.

Деталі продукту

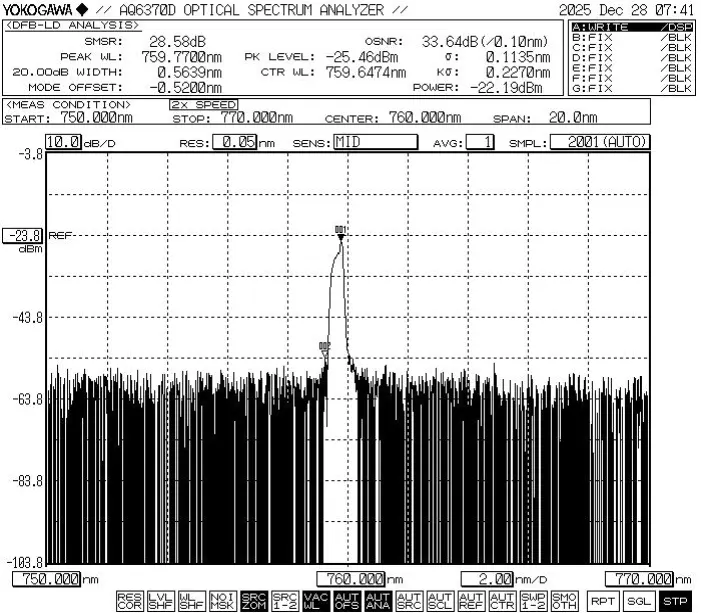

● Типовий спектр: 760 нм, допуск WL +/-1 нм.

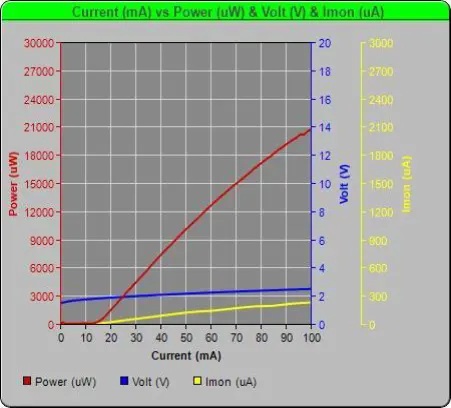

● PIV-760nm 10mW DFB лазерний діод метелик

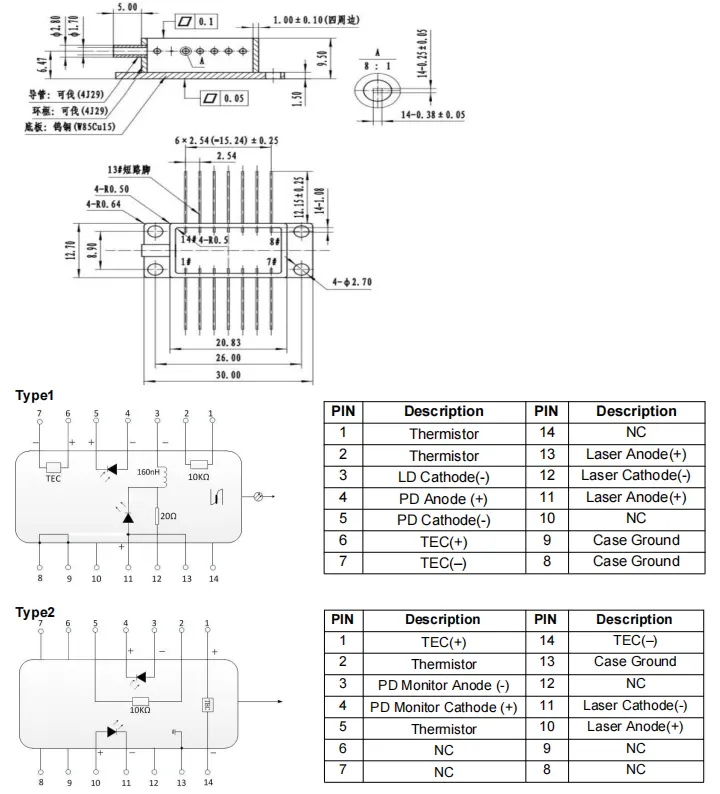

● Малюнок упаковки та розмітка

Замовлення інформації

наприклад: BFLD-D760-10SM-FA2

(Інформація про замовлення: 760 нм 10 мВт DFB лазерний діод-метелик, із SM оптоволокно, роз'єм FC/APC, розводка type2).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час використання пристрою суворо дотримуйтеся робочої напруги та діапазони струму, вказані в таблиці даних. Ключові параметри, включаючи Ith (Пороговий струм), Iop max (Максимальний робочий струм), Vop max (Максимальний Робоча напруга) і λc (центральна довжина хвилі) — мають бути посилання зокрема в звіті про випробування, наданому під час відправлення. Примітка: Експлуатація перевищення абсолютних максимальних показників може призвести до незворотного пошкодження пристрою.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
