Джерело світла високої потужності SLD 1310 нм 80 мВт

Зміст

1. Представлення високопотужного джерела світла SLD 1310 нм потужністю 80 мВт

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови пропозиції та оплати

10. Час виконання

11. Примітки щодо експлуатації та технічного обслуговування

12. Гарантія якості та післяпродажне обслуговування

Ознайомлення з продуктом - Джерело світла високої потужності SLD 1310 нм 80 мВт

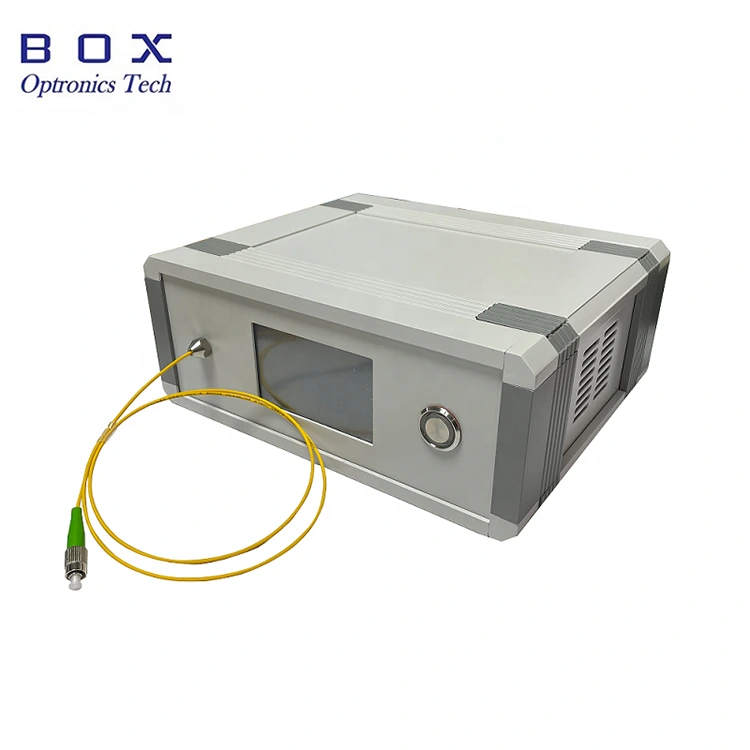

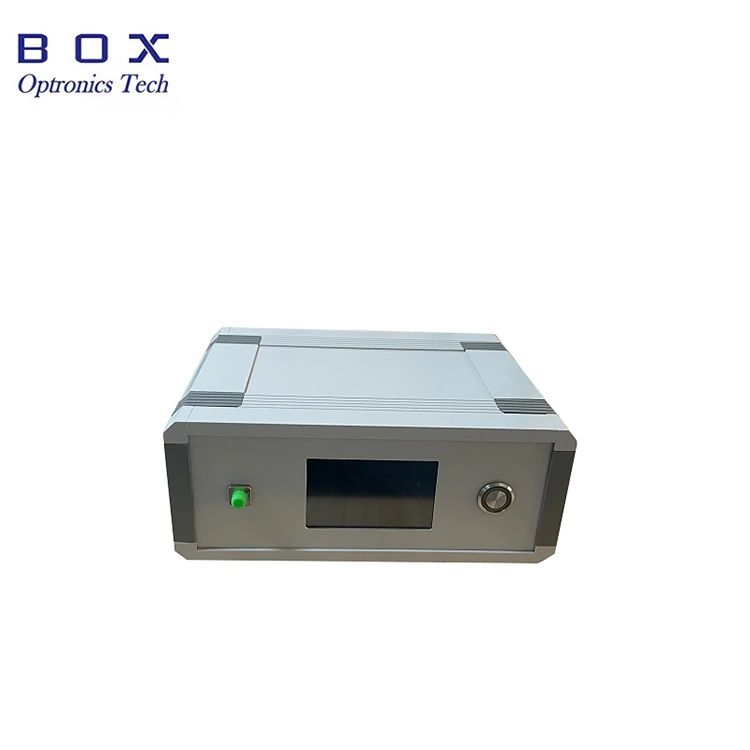

Високопотужне джерело світла Box Optronics SLD 1310 нм потужністю 80 мВт використовує передові напівпровідникові лазерні чіпи та спеціальні інтегральні схеми для забезпечення високої потужності, виняткової стабільності та низького енергоспоживання. Це джерело світла забезпечує вихідну потужність принаймні 80 мВт (з типовим значенням 100 мВт), з’єднану через одномодове волокно або волокно зі збереженням поляризації. Він оснащений сенсорним інтерфейсом, який дозволяє регулювати силу струму джерела світла та вихідну потужність.

Технічні характеристики продукту - Джерело світла високої потужності SLD 1310 нм 80 мВт

Особливості продукту - Джерело світла високої потужності SLD 1310 нм 80 мВт

● Висока потужність: min.80mW, typ.100mW.

● Потужність і спектральна стабільність;

● LCD сенсорний екран, простий в експлуатації;

● SMF-28e/ PM Fiber.

Застосування продукту - Джерело світла високої потужності SLD 1310 нм 80 мВт

● Фіброоптичне зондування;

● Випробування внесених втрат пасивного компонента;

● Глибоке медичне/біологічне зображення.

Деталі продукту - Джерело світла високої потужності SLD 1310 нм 80 мВт

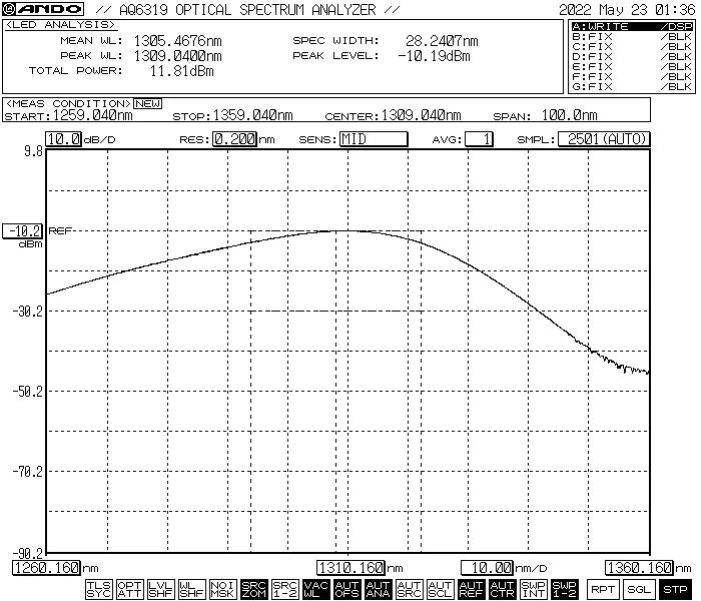

● Типовий спектр

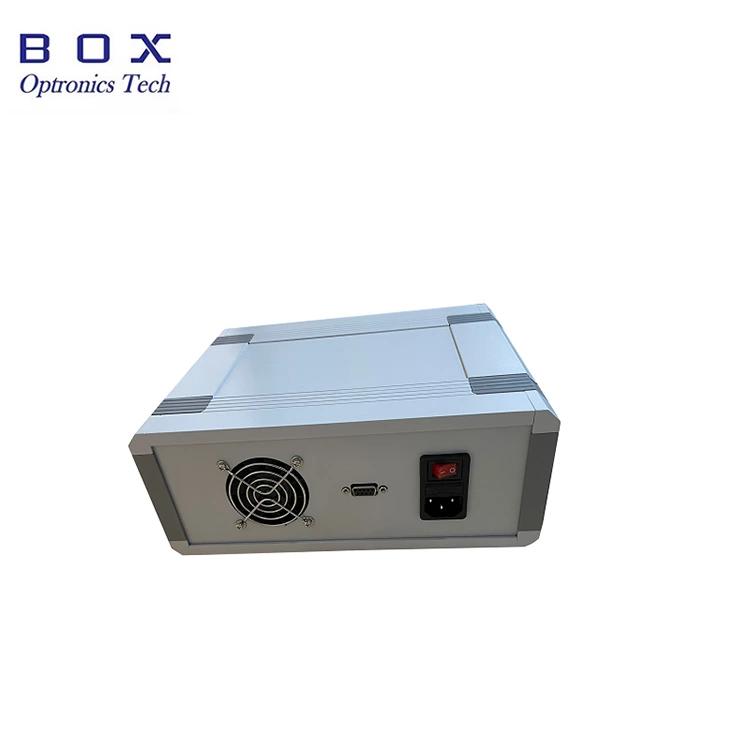

● Вид ззаду: з вентилятором охолодження, комунікаційним інтерфейсом, вимикачем живлення, портом живлення.

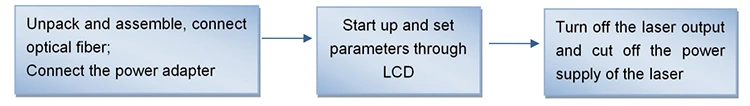

Етапи експлуатації - Джерело світла високої потужності SLD 1310 нм 80 мВт

Крок 1. Відкриття та монтаж:

Перед складанням перевірте комплектність аксесуарів.

Крок 2. Підключіть джерело живлення:

Вставте шнур живлення в гніздо шнура живлення на задній панелі шасі та підключіть джерело живлення.

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно з пристроєм або вимірювачем потужності для перевірки після підтвердження відсутності забруднення та пошкодження.

Setp4. Увімкніть джерело світла:

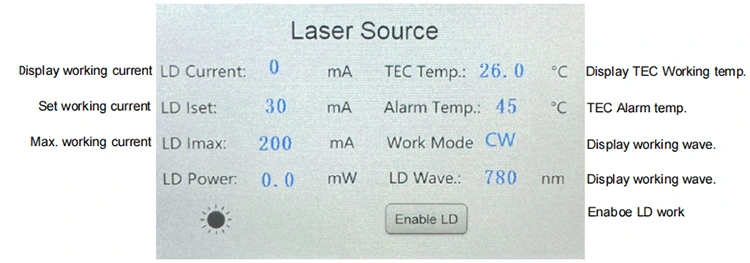

Увімкніть вимикач на задній панелі. Примітка: наразі значення робочого струму та потужності є параметрами, встановленими під час останнього вимкнення. Якщо вам потрібно їх налаштувати, ви можете торкнутися та змінити їх на РК-екрані. Після встановлення відповідного робочого струму активуйте вихід лазера за допомогою перемикача «Увімкнути LD».

Крок 5. Вимкнення

Після використання вимкніть передню панель «enable LD», щоб вимкнути вихід лазера, і вимкніть перемикач живлення, від’єднайте шнур живлення.

Інформація для замовлення - Джерело світла високої потужності SLD 1310 нм 80 мВт

наприклад: BSLD-1310-1HSM-FA-B

(Інформація про замовлення: Джерело світла високої потужності SLD 1310 нм 100 мВт, з оптоволокном SM, роз’ємом FC/APC, настільний пакет).

Специфікація та тестова таблиця-1310nm 80mW SLD джерело світла високої потужності

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати - Джерело світла високої потужності SLD 1310 нм 80 мВт

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics рекомендує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання - джерело світла високої потужності SLD 1310 нм 80 мВт

Виготовлення займає близько 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки щодо експлуатації та технічного обслуговування - Джерело світла високої потужності SLD 1310 нм 80 мВт

● Під час запуску спочатку переконайтеся, що вимикач живлення та кнопковий перемикач вимкнено, а потім підключіть джерело живлення. Під час вимкнення спочатку переконайтеся, що вимкнув LD-перемикач, потім вимкніть кнопковий перемикач, а потім відключіть джерело живлення. Не вимикайте живлення безпосередньо під час роботи обладнання.

● Перед підключенням волоконно-оптичного роз’єму протріть його дзеркальним папером без пилу та обов’язково співпрацюйте з детектором торця оптоволокна, щоб спостерігати. Після підтвердження очищення підключіть його через фланець; під час підключення лазера торець оптоволоконного роз’єму може бути спалений. При підключенні фланця необхідно стежити за тим, щоб не було легкого спрацьовування. Коли він не використовується, закрийте пилозахисний ковпачок оптоволоконного роз’єму.

● Щоб уникнути опіку торця оптоволоконного роз’єму пилом, не підключайте та не від’єднуйте оптоволоконний роз’єм на передній панелі часто.

● Зверніть увагу на вологостійкість і покладіть його в сухе місце.

Гарантія якості та післяпродажне обслуговування - Джерело світла високої потужності SLD 1310 нм 80 мВт

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Виріб пошкоджено або пошкоджено через природні чинники чи вплив навколишнього середовища (ураження електричним струмом, пил);

(2) Продукт пошкоджено через нестандартну роботу користувача;

(3) продукт має очевидні пошкодження, спричинені людиною;

(4) Виріб розібрано, модифіковано або відремонтовано без дозволу компанії;

(5) Наклейка гарантійної етикетки на корпусі джерела світла змінена або неповна;

(6) Виріб пошкоджено або втрачено під час транспортування.
