1580 нм DFB SM PM лазерний діод

Зміст

1. Представлення лазерного діода DFB SM PM 1580 нм

2. Технічні характеристики

3. Характеристики продукту

4. Типове застосування

5. Деталі продукту

6. Інформація про замовлення

7. Технічна таблиця та тестова таблиця

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки щодо роботи

11. Гарантія якості та післяпродажне обслуговування

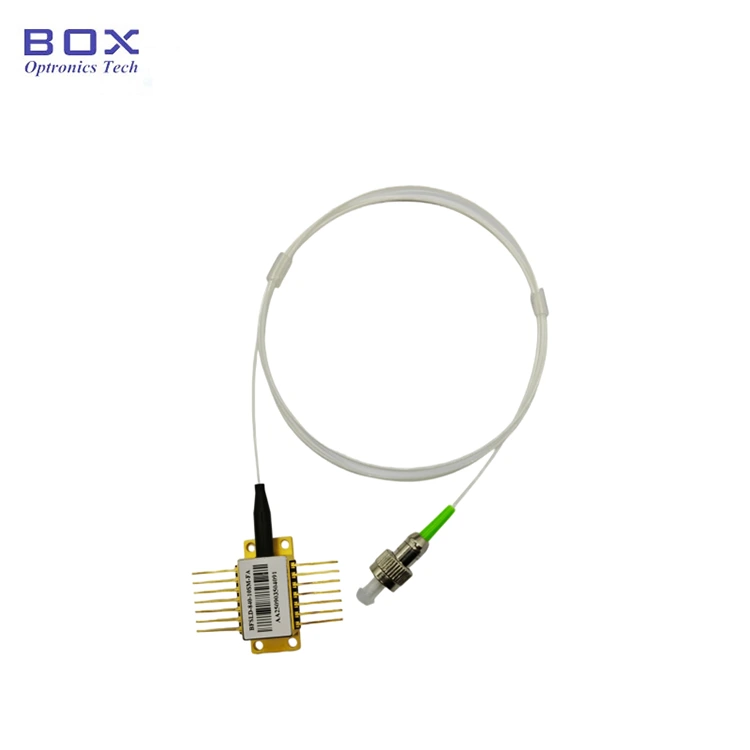

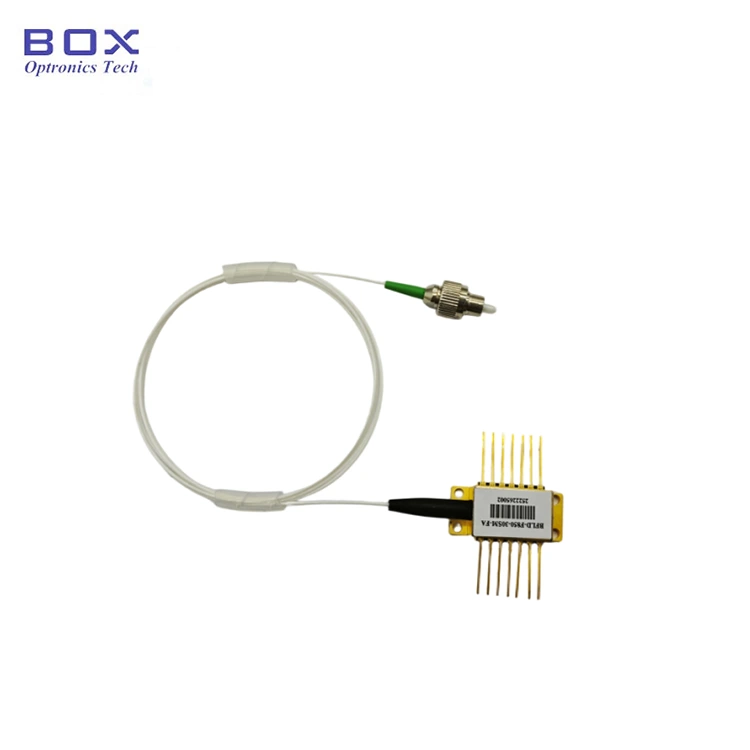

Представлення продукту - 1580 нм DFB SM PM лазерний діод

Лазерний діод DFB SM PM 1580 нм оснащений чіпом MQW DFB преміум-класу з центральною довжиною хвилі 1580 нм (допуск ±1 нм) і типовим коефіцієнтом придушення бічної моди 40 дБ. Розроблений з низьким пороговим значенням струму, низьким енергоспоживанням і високою надійністю, він повністю інтегрований з термістором, TEC і контрольним діодом для постійної стабільної роботи. Ідеально підходить для виявлення газу, тестування пасивних пристроїв і оптоволоконних датчиків.

Технічні характеристики продукту - 1580 нм DFB SM PM лазерний діод

Характеристики продукту - 1580 нм DFB SM PM лазерний діод

● Лазери з розподіленим зворотним зв'язком (DFB) з кількома квантовими ямами (MQW);

● 14-контактний пакет метелик з високою стабільністю;

● Інтегрований термістор, TEC і моніторний фотодіод;

● Низький пороговий струм і низьке енергоспоживання;

● Тип волокна може бути волокном SMF-28e або PM.

Застосування продукту - 1580 нм DFB SM PM лазерний діод

● Оптоволоконний датчик;

● Джерело світла для тестування та вимірювання;

● Системи виявлення газу;

● Тестування пасивних оптичних пристроїв;

● Оптоволоконний зв'язок.

Деталі продукту-1580nm DFB SM PM лазерний діод

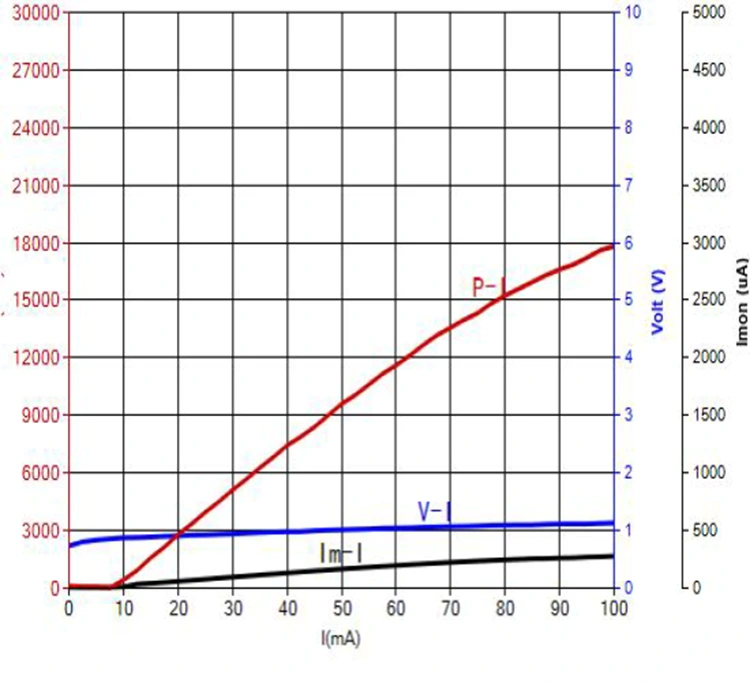

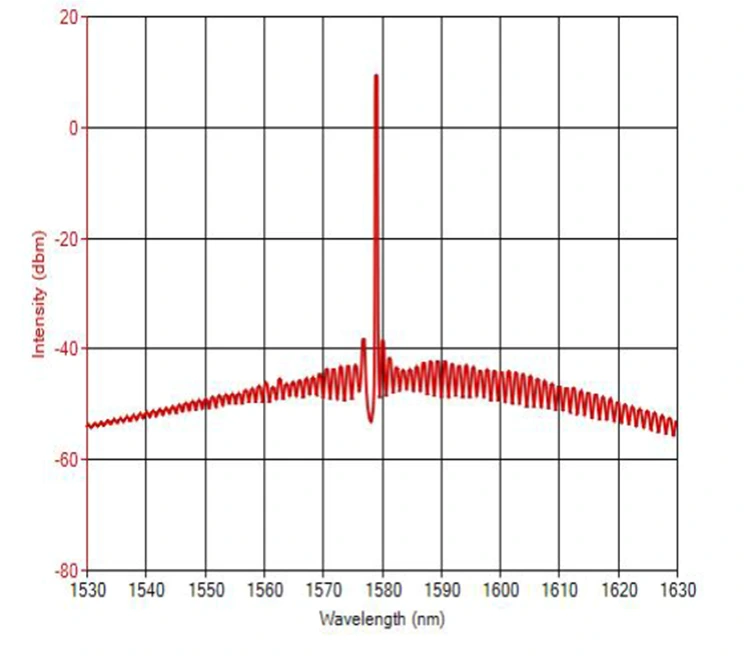

● Типовий спектр та PIV: 1580 нм 10 мВт, допуск +/-1 нм WL.

● Креслення упаковки та чіткість PIN-OUT (одиниця: мм) - 1580 нм DFB SM PM лазерний діод

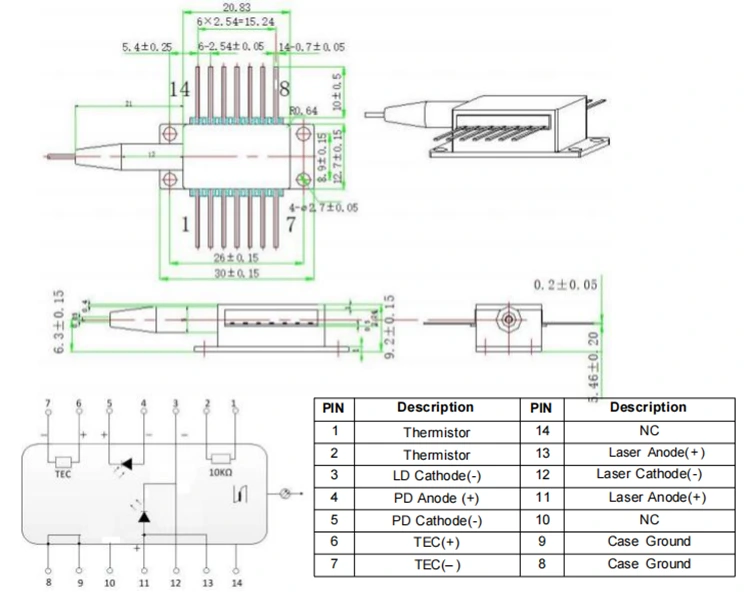

>>>Підключення типу 1

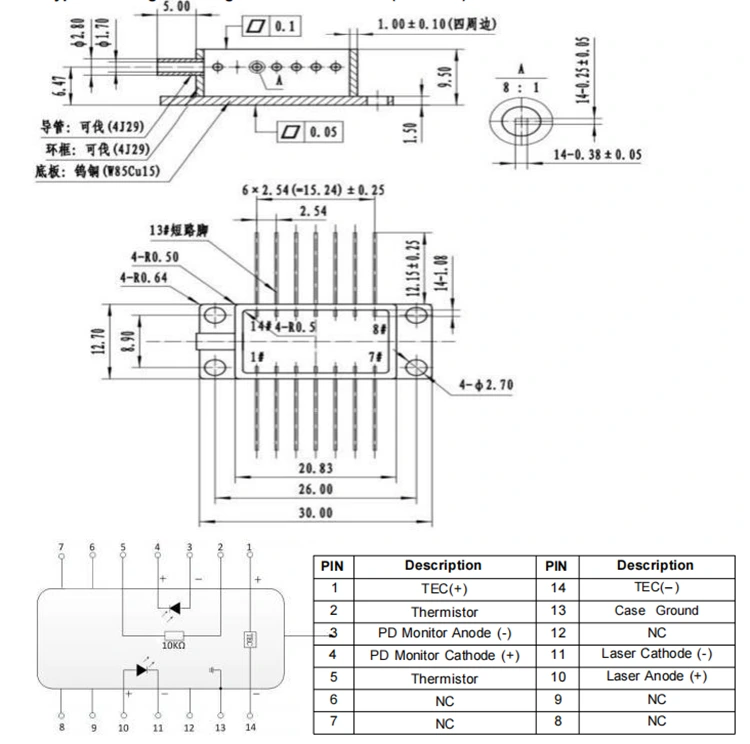

>>>Підключення типу 2

Інформація для замовлення - 1580 нм DFB SM PM лазерний діод

наприклад: BFLD-1580-10SM-FA2
(Інформація про замовлення: 1580 нм DFB лазерний діод, 14-контактний корпус типу «метелик», вихідна потужність 10 мВт, з оптоволокном SM, роз’єм FC/APC, роз’єм типу 2).

Специфікація та тестова таблиця-1580nm DFB SM PM лазерний діод

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати - 1580nm DFB SM PM лазерний діод

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics рекомендує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання - 1580 нм лазерний діод DFB SM PM

Виготовлення: 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика: 3-5 робочих днів.

Примітки щодо експлуатації - 1580 нм DFB SM PM лазерний діод

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть і не тягніть за гільзу, розташовану на задній частині корпусу пристрою. Для пристроїв, оснащених роз’ємами, переконайтеся, що і пристрій, і оптоволоконний роз’єм піднімаються одночасно під час встановлення або видалення.

● Якщо штифти потребують пайки, температура пайки не повинна перевищувати 260°C, а час паяння не має перевищувати 10 секунд. Особливу увагу необхідно звернути на наступне: в процесі пайки апарат повинен бути в знеструмленому стані, а паяльник повинен бути правильно заземлений.

● Перш ніж увімкнути пристрій, спочатку активуйте кулер, а потім подайте живлення невеликими кроками, щоб запобігти перегріву чи перевантаженню мікросхеми.

Гарантія якості та післяпродажне обслуговування-1580nm DFB SM PM лазерний діод

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
