1574 нм DFB лазерний діод для вимірювання CO2

Огляд продукту - 1574 нм DFB лазерний діод для вимірювання CO2

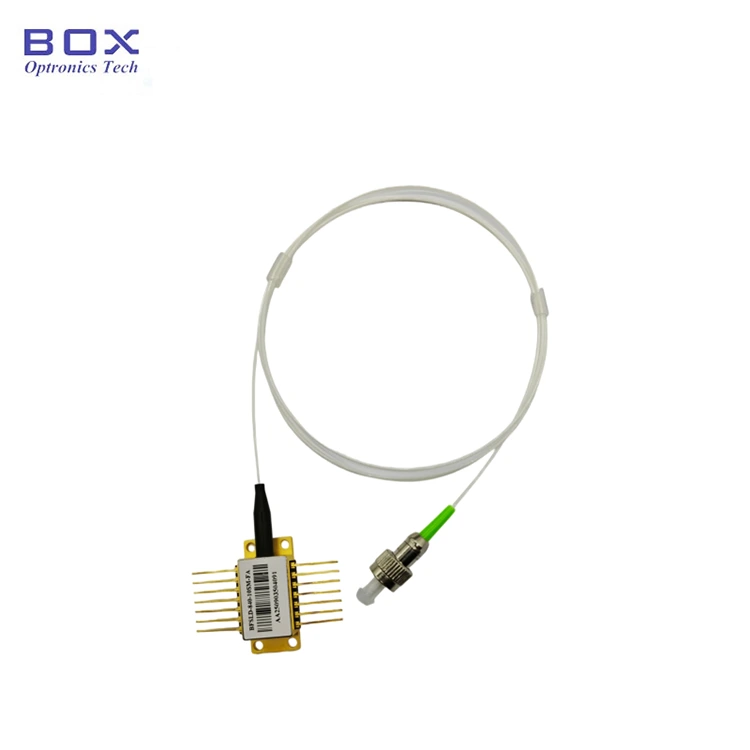

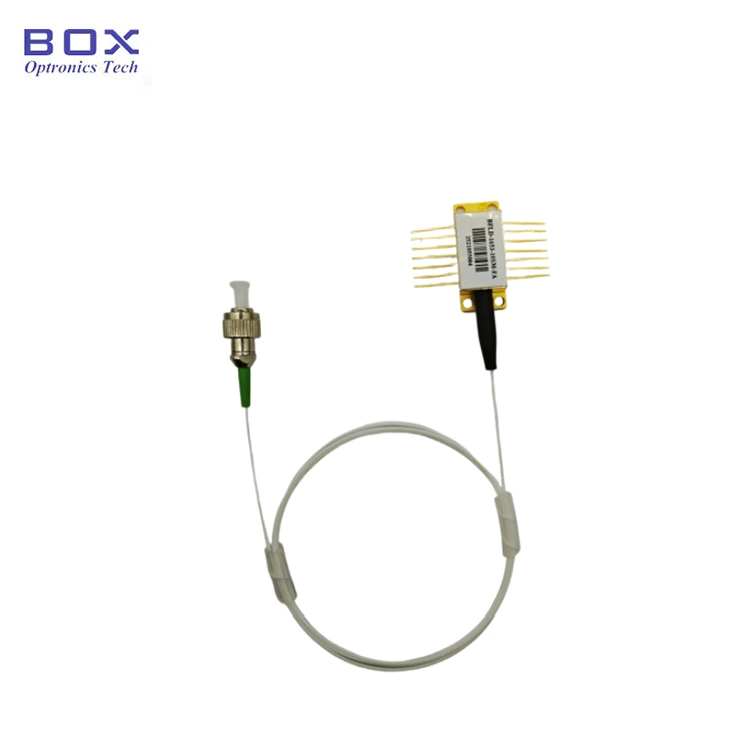

Лазерний діод DFB 1574 нм для зондування CO2 забезпечує оптичну вихідну потужність 10 мВт або 20 мВт через одномодове волокно або волокно зі збереженням поляризації з роз’ємом FC/APC.

Завдяки вузькій спектральній ширині лінії 3 МГц (типова FWHM) і високому коефіцієнту придушення бічної моди ≥35 дБ (40 дБ типово), лазер DFB забезпечує спектральну чистоту та точність довжини хвилі, необхідні для регульованої діодної лазерної абсорбційної спектроскопії (TDLAS) та інших методів виявлення газу з високою роздільною здатністю.

Розміщений у промисловому стандартному 14-контактному корпусі типу «метелик» з двома варіантами конфігурації контактів, інтегрованим із TEC, термістором, монітором PD та ізолятором. Лазер сумісний зі стандартними платами драйверів лазера-метелика та дизайном системи.

Основні характеристики-1574 нм DFB лазерний діод для вимірювання CO2

· Центральна довжина хвилі: 1574 нм (діапазон 1573–1575 нм), узгоджена з лінією поглинання газу CO2

· Висока оптична вихідна потужність: 10 мВт або 20 мВт

· Широка смуга модуляції: типова частота 2,5 ГГц (-3 дБ)

· Вбудований оптичний ізолятор: ізоляція ≥30 дБ

· Вбудований термоелектричний охолоджувач (TEC) і термістор 10 кОм для стабілізації довжини хвилі

· Температурний коефіцієнт довжини хвилі: 0,09 нм/°C типово (від 15°C до 35°C)

· Коефіцієнт струму за довжиною хвилі: 0,01 нм/мА, типовий для налаштування довжини хвилі

· Промисловий стандартний 14-контактний корпус типу «метелик», варіанти розводки типу 1 і типу 2

· Низький поріг струму: 10мА~35мА

· Інтегрований фотодіод монітора для моніторингу живлення

Типове застосування - 1574 нм DFB лазерний діод для вимірювання CO2

· Виявлення та моніторинг газу CO2 на основі регульованої діодної лазерної абсорбційної спектроскопії (TDLAS)

· Спектроскопія з модуляцією довжини хвилі (WMS) для високочутливого виявлення CO₂ і слідів газу

· Волоконно-оптичні сенсорні системи на основі FBG та інтерферометричних методів вимірювання

· Обладнання для тестування та вимірювання оптоволоконного зв’язку

· Програми аналізу дихання та біомедичного визначення газу

· Дослідження та розробки в лабораторіях фотоніки та оптичного зондування

· Інтеграція OEM в газоаналізатори та інструменти моніторингу навколишнього середовища

Технічні характеристики продукту - 1574 нм DFB лазерний діод для вимірювання CO2

Абсолютні максимальні рейтинги

Електрооптичні характеристики (T = 25°C, температура лазера)

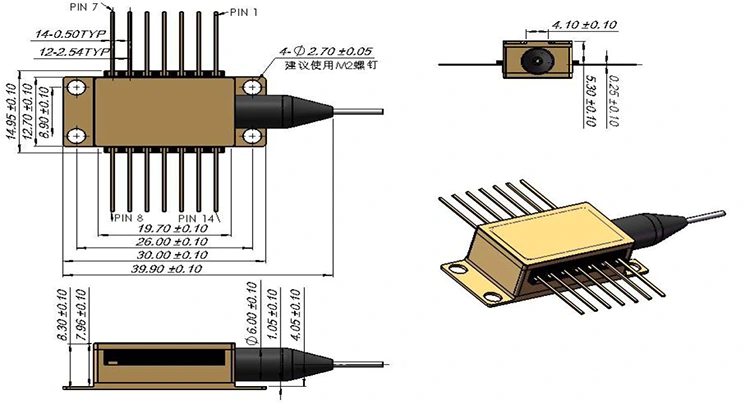

Упаковка та чіткість контактів -1574 нм лазерний діод DFB для зондування CO2

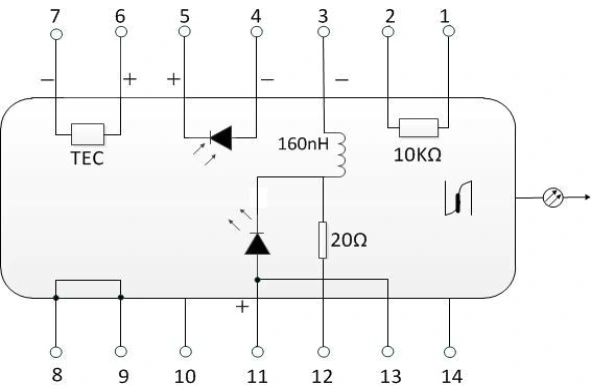

Конфігурація контактів типу 1

Тип 2 контактної конфігурації

Інформація про замовлення

Типова номенклатура

BFLD - XXXX - XX - XX - XX X

Приклад: BFLD-1574-20PM-FA2

Часті запитання (FAQ) -1574 нм DFB лазерний діод для датчика CO2

Питання: Як вбудований TEC покращує ефективність вимірювання CO2?

A: Вбудований TEC і термістор стабілізують температуру лазерного чіпа, мінімізуючи дрейф довжини хвилі та вихідної потужності. Оскільки довжина хвилі лазера DFB залежить від температури, точний контроль температури допомагає підтримувати узгодження з цільовою функцією поглинання CO₂. TEC забезпечує грубе налаштування довжини хвилі, тоді як точне налаштування довжини хвилі може бути досягнуто шляхом модуляції інжекційного струму.

З: Чому вбудований оптичний ізолятор важливий для систем датчиків газу?

A: Вбудований оптичний ізолятор зменшує оптичний зворотний зв’язок, спричинений відбиттям від волоконних з’єднань і оптичних компонентів. Це покращує стабільність вихідного сигналу лазера та зменшує чутливість до зовнішніх оптичних перешкод, що особливо важливо для високочутливих систем виявлення газу TDLAS і WMS.

З: Чи можу я отримати спеціальну довжину хвилі для іншого виду газу?

Відповідь: Так, Box Optronics надає лазерні джерела DFB на довжинах хвиль, оптимізованих для різних застосувань визначення газу, включаючи, але не обмежуючись, CO2 (1574 нм), CH4 (1653 нм), H2O (1392 нм) і O2 (760 нм). Ми також підтримуємо довжини хвиль каналів CWDM і DWDM для програм зв’язку. Зв’яжіться з нами та повідомте свої конкретні вимоги до довжини хвилі, і наша команда інженерів розгляне їх доцільність.

З: Яка схема приводу та керування потрібна для цього лазера?

Відповідь: Для лазера DFB 1574 нм потрібен драйвер лазерного діода з відповідним обмеженням струму, контролером температури для інтегрованого TEC і додатково вхід модуляції для сканування довжини хвилі в програмах TDLAS. Фотодіод монітора можна використовувати для автоматичного керування живленням (APC).
