Модуль лазерного джерела Fabry Perot FP

Зміст

1. Представлення модуля лазерного джерела Фабрі Перо FP

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови пропозиції та оплати

10. Час виконання

11. Примітки щодо експлуатації та технічного обслуговування

12. Гарантія якості та післяпродажне обслуговування

Ознайомлення з продуктом — модуль лазерного джерела Fabry Perot FP

Модуль лазерного джерела Fabry Perot FP використовує напівпровідниковий лазерний чіп, професійно розроблену схему приводу та керування TEC для забезпечення безпечної роботи лазера, стабільної вихідної потужності та спектру. 532 нм, 785 нм і 1064 нм є додатковими. Вихідна потужність понад 50 мВт. Для роботи та інтеграції надаються команди ПК та програмне забезпечення. Підходить як джерело лазерного насоса для біомедичного та спектрального аналізу.

Технічні характеристики продукту - Модуль лазерного джерела Fabry Perot FP

Характеристики продукту - Модуль лазерного джерела Fabry Perot FP

● висока вихідна потужність 50 мВт;

● Стабільна потужність і спектр;

● Компактна модульна упаковка 70x90x18 мм.

Застосування продукту - Модуль лазерного джерела Fabry Perot FP

● Біомедичний;

● Спектральний аналіз;

● Оптоволоконний датчик.

Деталі продукту - Модуль лазерного джерела Fabry Perot FP

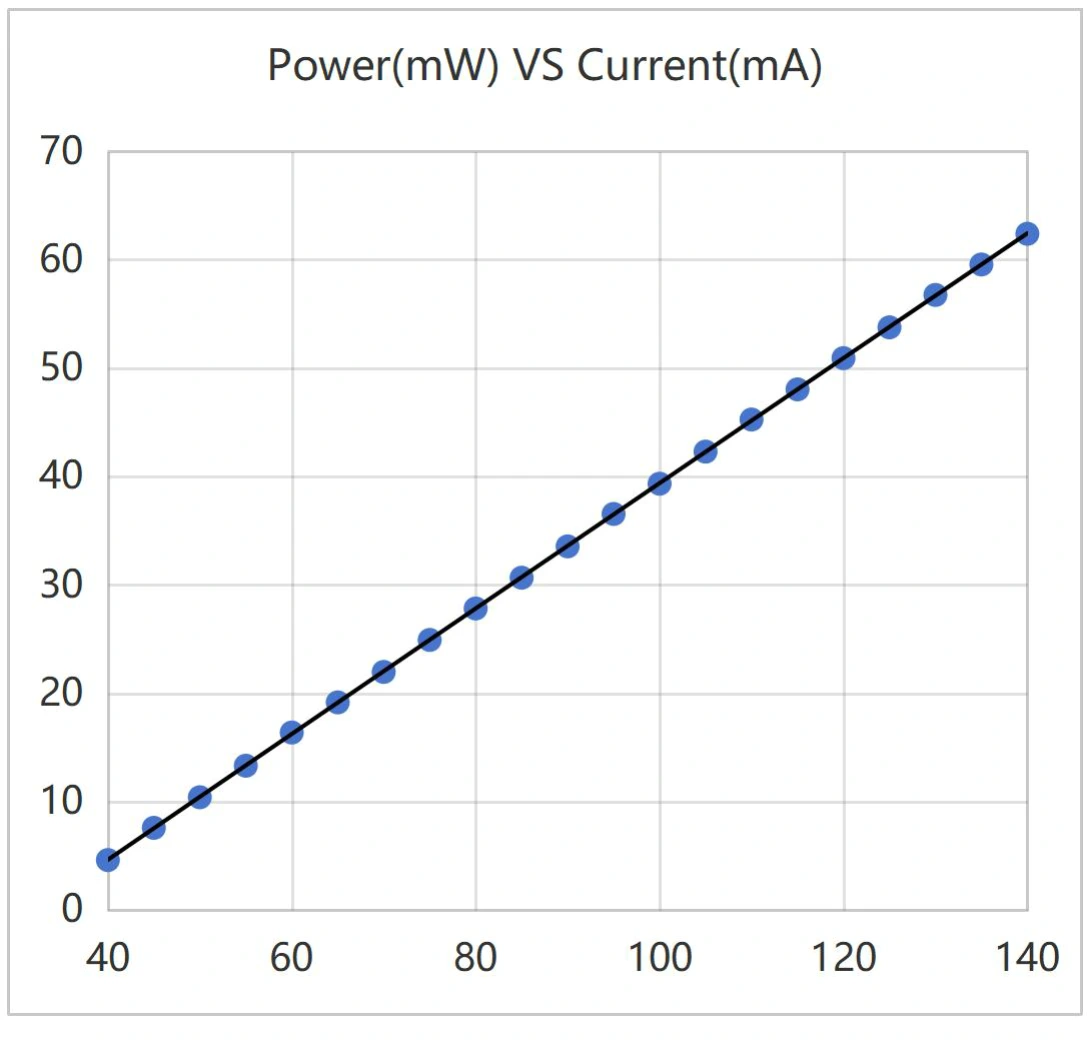

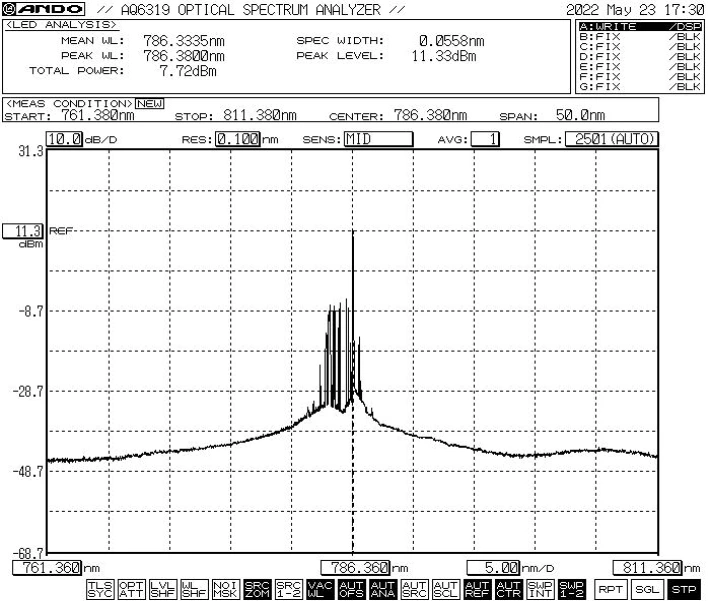

● Типова крива: 785 нм 50 мВт лазерне джерело FP

Експлуатація Steps-Fabry Perot FP лазерний модуль джерела

Крок 1. Розпакування: перед складанням перевірте, чи всі аксесуари комплектні.

Крок 2. Джерело живлення: підключається до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає їхнім вимогам до джерела живлення. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно з пристроєм або вимірювачем потужності для перевірки після підтвердження відсутності забруднення та пошкодження.

Setp4. Підключіться до головного комп’ютера: скористайтеся кабелем даних USB-RS485 DB9, щоб під’єднати модуль джерела лазера Fabry Perot FP до комп’ютера; комп’ютер повинен спочатку інсталювати спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключені та обмінюватися даними. Зверніться до Box Optronics щодо драйвера.

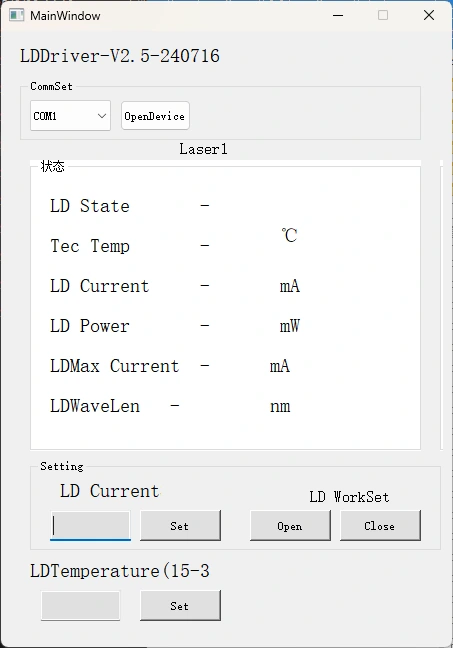

Крок 5. Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD лазерного джерела Fabry Perot FP. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте оптоволокно.

Інформація для замовлення – Модуль лазерного джерела Fabry Perot FP

наприклад: BFL-F1064-50SM-FA-M

(Інформація про замовлення: Модуль лазерного джерела Fabry Perot FP, 1064 нм, вихідна потужність 50 мВт, з оптоволокном SM, з’єднувачем FC/APC, упаковка модуля).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Специфікація та тестова таблиця - Модуль лазерного джерела Fabry Perot FP

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати – Модуль лазерного джерела Fabry Perot FP

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics рекомендує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Термін виконання – Модуль лазерного джерела Fabry Perot FP

Виготовлення: 10-15 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика: 3-5 робочих днів.

Примітки щодо експлуатації та технічного обслуговування - Модуль лазерного джерела Fabry Perot FP

● Не рекомендується часто вставляти або знімати волоконно-оптичні з’єднувачі, щоб запобігти забрудненню пилом, що може призвести до збільшення внесених втрат, або спалюванню торців волоконно-оптичних з’єднувачів.

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте їх за допомогою детектора торця оптоволокна перед під’єднанням. Завжди під’єднуйте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути закриті пилозахисними ковпачками.

● Якщо вихідне волокно потрібно з’єднати з іншим волокном, рекомендовано використовувати зварювальний апарат для зварювання.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

Гарантія якості та післяпродажне обслуговування - Модуль лазерного джерела Fabry Perot FP

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
