1064 нм 20 кГц ультравузький волоконний лазер

Зміст

1. Введення 1064 нм 20 кГц ультравузький волоконний лазер

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Це ультравузьке волокно 1064 нм 20 кГц Лазер, який використовує волоконно-оптичну структуру лазерної порожнини DFB, випромінюючи a одномодовий поздовжній лазер із вузькою шириною лінії безперервної хвилі в 1064 нм діапазон довжин хвиль. Вихідна потужність 50/100/200/500/1000 мВт необов'язкова. Це підтримує настільні та модульні конфігурації за допомогою зв'язку RS232 інтерфейс і програмне забезпечення для моніторингу для системної інтеграції. Підходить для LiDAR, гідроакустика та розподілене волоконно-оптичне зондування.

Продукт Технічні характеристики

Особливості продукту

● Спектральний ширина лінії ≤20KHz;

● Повністю волокна DFB резонансна порожнина;

● Довжина хвилі стабільний без стрибків режиму.

Застосування продукту

● ЛіДАР;

● Акустичний датчики, гідрофони;

● клітковина Оптичне розподілене зондування.

Продукт Подробиці

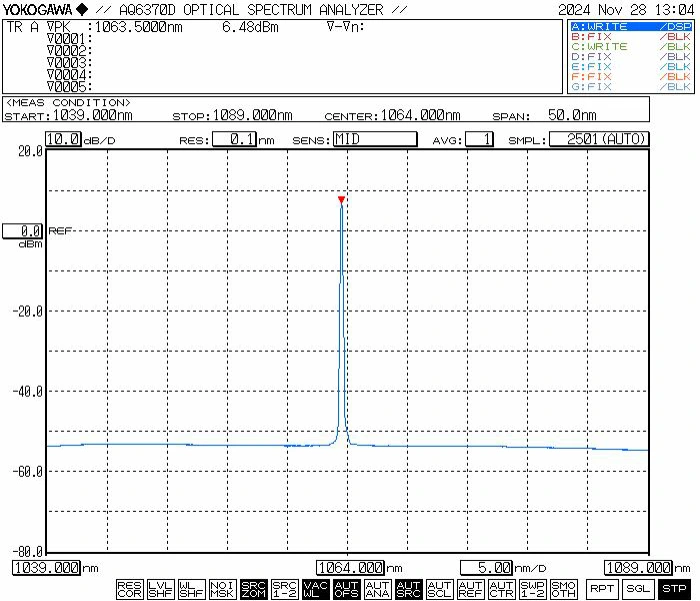

● Типовий спектр: 1064 нм

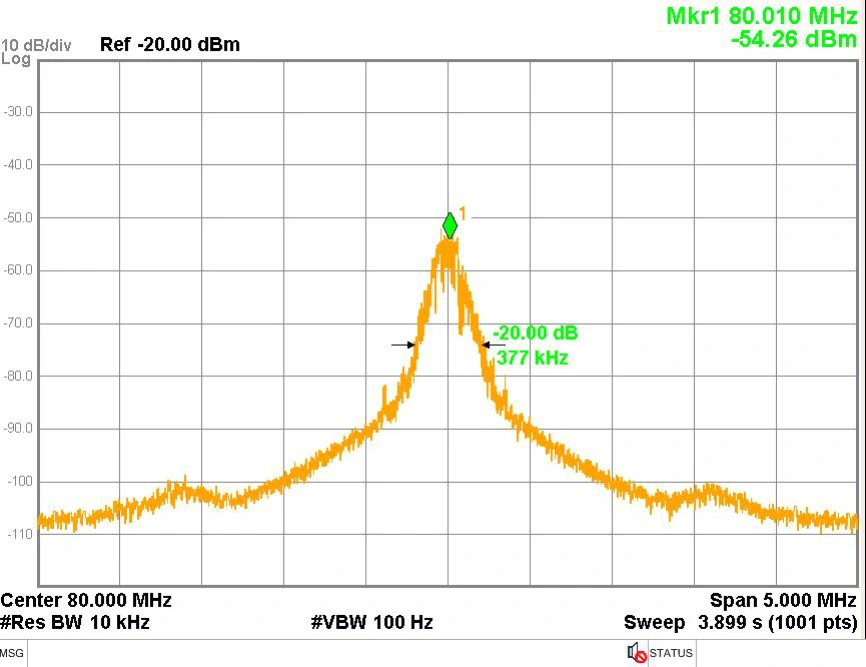

● Типова ширина лінії: спектральна ширина лінії 3 дБ≤20 кГц (дорівнює ширині лінії 20 дБ / 20)

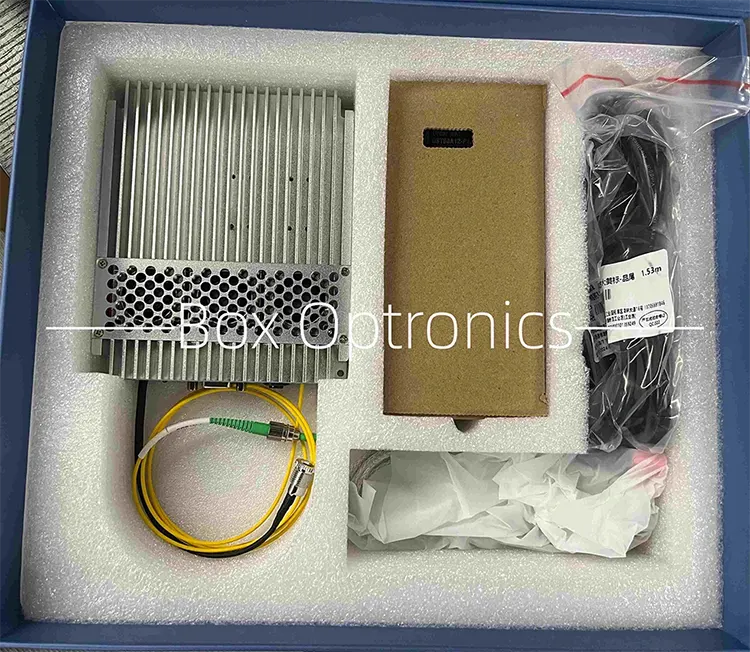

● Приклад упаковки

Операція Інструкції

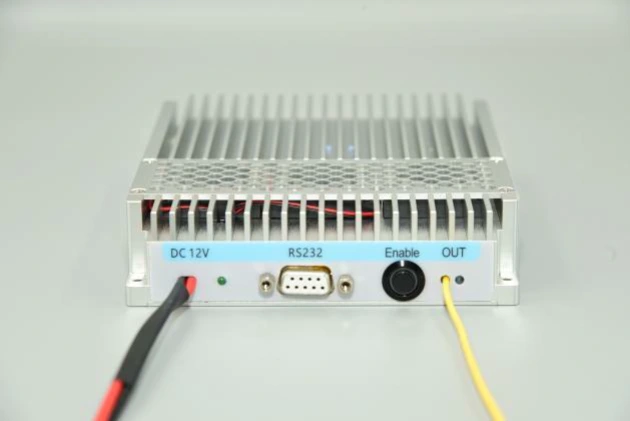

Крок 1. Зовнішній вигляд: модуль містить a роз'єм живлення, індикатор живлення, інтерфейс зв'язку RS232, вихід перемикач активації та оптоволоконний порт лазерного виведення.

Крок 2. Джерело живлення: використовується порт живлення стандартний DC5,5×2,1 мм інтерфейс. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. П-подібний роз'єм живлення Кабель для підключення до блоку живлення доступний за запитом у час покупки.

Крок 3. Підключення оптоволокна Перемичка: зніміть пилозахисний ковпачок з оптоволоконного роз’єму, перевірте торець забруднення або пошкодження та переконайтеся в чистоті перед підключенням до іншого оптоволоконних пристроїв або тестового обладнання. Для моделей великої потужності використовується оплавлення рекомендований.

Setp4. Підключення модуля до хосту Комп’ютер: для під’єднання модуля використовуйте кабель послідовної передачі даних USB-RS232, що входить у комплект комп'ютер. Встановіть спеціальний послідовний драйвер (надається виробник), щоб увімкнути зв’язок. Без драйвера, хост-програмне забезпечення не може підключитися до модуля.

Крок 5. Програмне забезпечення: програмне забезпечення хоста дозволяє регулювати вихідну потужність і контролювати вихід лазера через кнопку «SoftActive» (див. схему інтерфейсу нижче). Програмне забезпечення відображає встановлений струм насоса, вихідну потужність і статус моніторингу температури.

Крок 6. Спеціальні програмні операції: як показано на схемі, після запуску хосту комп’ютерного програмного забезпечення, спочатку виберіть правильний номер послідовного порту в Список послідовних портів «PortList» і натисніть «OpenPort» кнопку, щоб відкрити послідовний порт. "Power" і "LDTemp" потім вікна відображатимуть поточну вихідну потужність модуля та температуру насоса. Введіть значення струму приводу насоса в поле «Струм» і натисніть кнопку «SET». Налаштування вступають в силу і джерело світла видає оптичну потужність лише тоді, коли обидві фізичні кнопки вмикають світло вихідний модуль і кнопка «SoftActive» у програмному забезпеченні повернуті на. Номер версії програмного забезпечення головного комп’ютера має відповідати програмному забезпеченню версія, зазначена в протоколі випробувань продукту; можна знайти версію програмного забезпечення у протоколі випробувань кожного продукту.

Крок 7. Пам'ять параметрів: параметри та стан, налаштовані за допомогою програмного забезпечення автоматично зберігається в модулі внутрішньої пам'яті. Якщо параметри не потрібні, підключення до хост-комп’ютера не потрібне потребують модифікації.

Замовлення інформації

наприклад: NLFL-1064-50-T-SM-M

(Інформація про замовлення: 1064 нм 20 кГц ультравузький волоконний лазер, Вихідна потужність 50 мВт, потужність регулюється, оптоволокно SM, модульний пакет).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

На виготовлення йде 10-15 робочих днів. (Якщо є деякі в в наявності, швидше відправлять.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● Не рекомендується часто вставляти та вимикати вихід волоконних роз’ємів, щоб уникнути забруднення пилом, яке може призвести до збільшення вставні втрати або спалювання торця оптоволоконного з’єднувача.

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте за допомогою a детектор торця волокна перед підключенням. Завжди підключайте/від’єднуйте волокна без живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути покриті пилозахисними кришками.

● Якщо вихідне волокно потрібно під’єднати до іншого волокна, воно є рекомендовано використовувати зварювальний апарат.

● Під час запуску спочатку переконайтеся, що перемикач живлення та ключ перемикача вимкнено, а потім підключіть джерело живлення. При вимкненні спочатку вимкніть замок, а потім відключіть джерело живлення після виходу світловий індикатор гасне. Не вимикайте безпосередньо джерело живлення, коли джерело світла працює.

● Зверніть увагу на вологостійкість, пилонепроникність та антикорозійним і зберігати в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
