FP коаксіальний лазерний діод з кіскою

Коаксіальні лазерні діоди Box Optronics FP доступні з різними довжинами хвиль від 450 нм, 520 нм, 650 нм, 660 нм, 785 нм, 850 нм і 980 нм. Розроблені для волоконно-оптичних систем, оптичних вимірювань, лабораторних експериментів, біомедичних приладів і спектроскопії, ці лазерні діоди CW забезпечують стабільний вихід, низький рівень шуму та тривалий термін служби. Ми підтримуємо оптові закупівлі та консультації щодо зразків.

Надіслати запит

Опис продукту

Зміст

1. Представлення FP-коаксіального лазерного діода з кіскою

2. Технічні характеристики

3. Особливості продукту

4. Додатки

5. Визначення креслення упаковки та PIN-OUT (одиниця: мм)

6. Інформація про замовлення

7. Технічний паспорт

8. Умови пропозиції та оплати

9. Час виконання

10. Гарантія якості та післяпродажне обслуговування

Ознайомлення з продуктом - FP коаксіальний лазерний діод з кіскою

Цей коаксіальний лазерний діод FP є одномодовим лазерним діодом Фабрі-Перо з довжиною хвилі 450 нм, 520 нм, 650 нм, 660 нм, 785 нм, 850 нм і 980 нм, а вихідна потужність становить 5 або 10 мВт. Роз’єм FC/APC або SC/APC. Висока надійність і довгий термін служби. Тестовий стандарт надійності Telcordia GR-468. Ці багатохвильові лазерні діоди FP забезпечують гнучкі, надійні та високоефективні рішення для різноманітних застосувань у видимому та ближньому інфрачервоному діапазонах.

Технічні характеристики продукту - FP коаксіальний лазерний діод з кіскою

Параметр	символ	Тестовий стан	Хв	Тип	Макс	одиниця
Центральна довжина хвилі	λC	POP = PF	440	450	460	нм
Оптична вихідна потужність	PF	IF = 65 мА	10	20	-	мВт
Пороговий струм	ITH	CW	-	22	40	мА
Робоча напруга	VF	CW	-	5.1	6.0	V
Робочий струм	ЯКЩО	CW	-	70	90	мА
Тип волокна	-	-	460-HP
Параметр	символ	Тестовий стан	Хв	Тип	Макс	одиниця
Центральна довжина хвилі	λC	POP = PF	510	520	530	нм
Оптична вихідна потужність	PF	IF = 65 мА	5.0	-	-	мВт
Пороговий струм	ITH	CW	-	22	40	мА
Робоча напруга	VF	CW	-	5.8	6.5	V
Робочий струм	ЯКЩО	CW	-	60	80	мА
Тип волокна	-	-	460-HP
Параметр	символ	Тестовий стан	Хв	Тип	Макс	одиниця
Центральна довжина хвилі	λC	POP = PF	640	650	660	нм
Оптична вихідна потужність	PF	IF = 65 мА	-	5	-	мВт
Пороговий струм	ITH	CW	-	55	-	мА
Робоча напруга	VF	CW	-	2.1	2.5	V
Робочий струм	ЯКЩО	CW	-	-	105	мА
Параметр	символ	Тестовий стан	Хв	Тип	Макс	одиниця
Центральна довжина хвилі	λC	POP = PF	652	660	670	нм
Оптична вихідна потужність	PF	IF = 70 мА	10	-	-	мВт
Пороговий струм	ITH	CW	-	40	90	мА
Робоча напруга	VF	CW	-	2.4	3.0	V
Робочий струм	ЯКЩО	CW	-	70	120	мА
Тип волокна	-	-	630HP
Параметр	символ	Тестовий стан	Хв	Тип	Макс	одиниця
Центральна довжина хвилі	λC	POP = PF	780	790	800	нм
Оптична вихідна потужність	PF	IF = 70 мА	10	-	--	мВт
Пороговий струм	ITH	CW	-	30	45	мА
Робоча напруга	VF	CW	-	1.9	2.2	V
Робочий струм	ЯКЩО	CW	-	70	120	мА
Ефективність схилу	SE	CW	1	1.1	1.2	W/A
Монітор PD	IM	-	-	0.2	0.2	мА
Тип волокна	-	-	780HP
Параметр	символ	Тестовий стан	Хв	Тип	Макс	одиниця
Центральна довжина хвилі	λC	POP = PF	840	850	860	нм
Оптична вихідна потужність	PF	IF = 60 мА	10	-	-	мВт
Пороговий струм	ITH	CW	-	16	20	мА
Робоча напруга	VF	CW	-	2.1	2.3	V
Робочий струм	ЯКЩО	CW	-	45	60	мА
Ефективність схилу	SE	CW	-	0.95	-	W/A
Монітор PD	IM	-	0.05	0.13	0.5	мА
Тип волокна	-	-	780HP
Параметр	символ	Тестовий стан	Хв	Тип	Макс	одиниця
Центральна довжина хвилі	λC	POP = PF	965	980	990	нм
Оптична вихідна потужність	PF	IF = 60 мА	5	-	-	мВт
Пороговий струм	ITH	CW	-	12	20	мА
Робоча напруга	VF	CW	-	1.55	2.0	V
Робочий струм	ЯКЩО	CW	-	30	50	мА
Ефективність схилу	SE	CW	0.64	0.8	-	W/A
Монітор PD	IM	-	0.08	0.3	0.5	мА
Тип волокна	-	-	Привіт1060

Характеристики продукту - FP коаксіальний лазерний діод

● одномодовий лазерний діод Фабрі-Перо (FP);

● Варіанти довжини хвилі: 450–980 нм;

● Коаксіальний волоконно-з’єднаний вихід, робота CW;

● Висока надійність, довгий термін служби;

● Тестовий стандарт надійності Telcordia GR-468.

Застосування продукту - FP коаксіальний лазерний діод

● Індикація;

● Світлове перо;

● Принтери;

● Лабораторний та біомедичний лазер;

● Оптичний датчик.

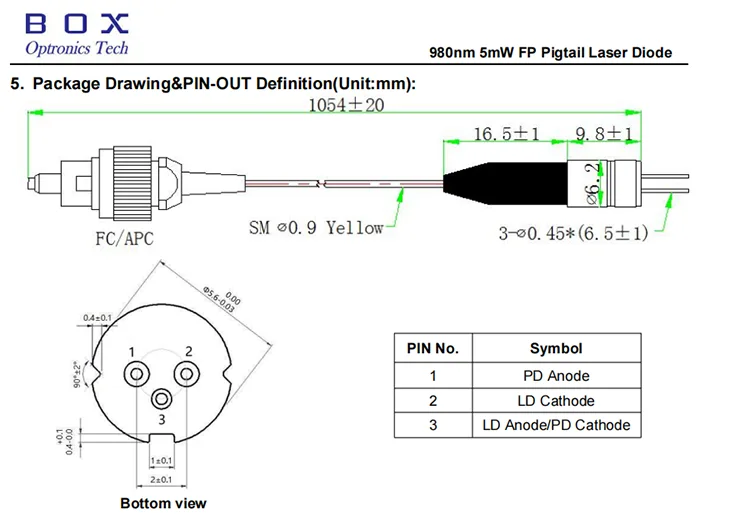

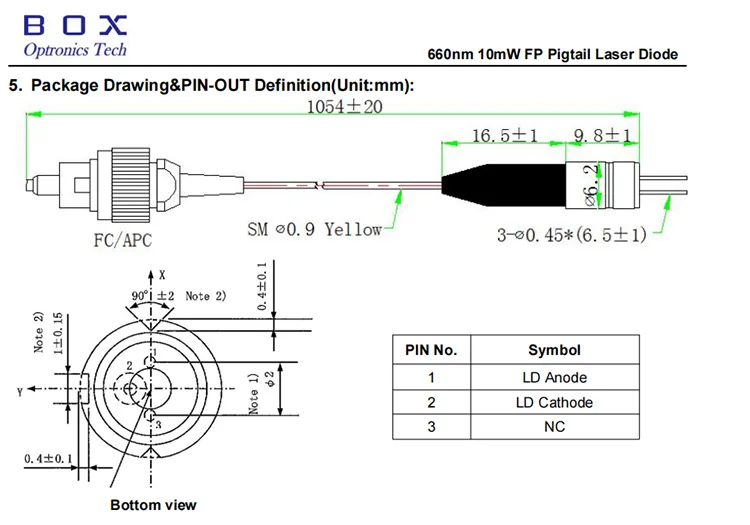

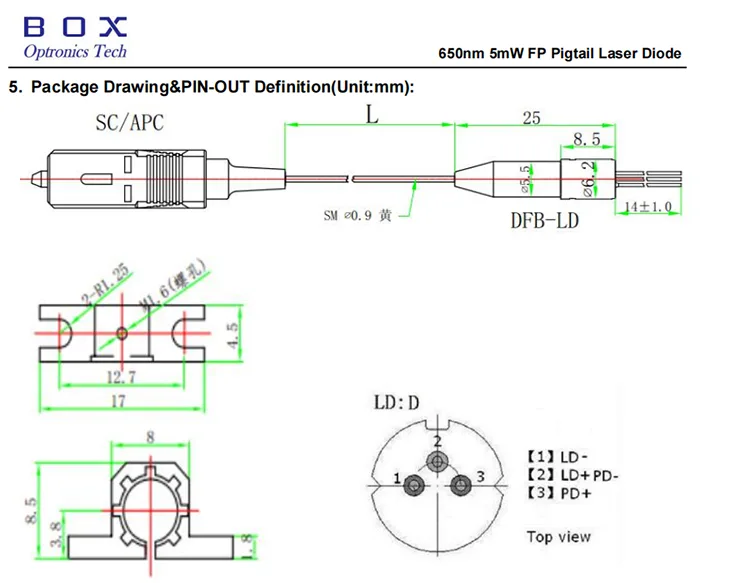

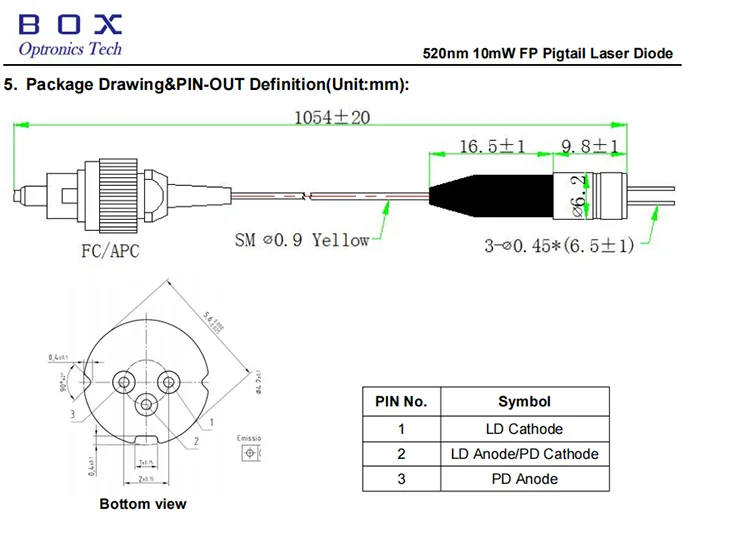

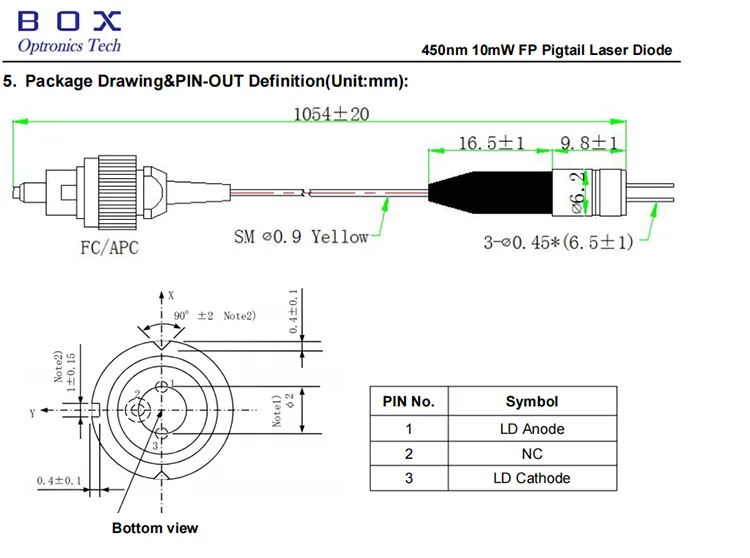

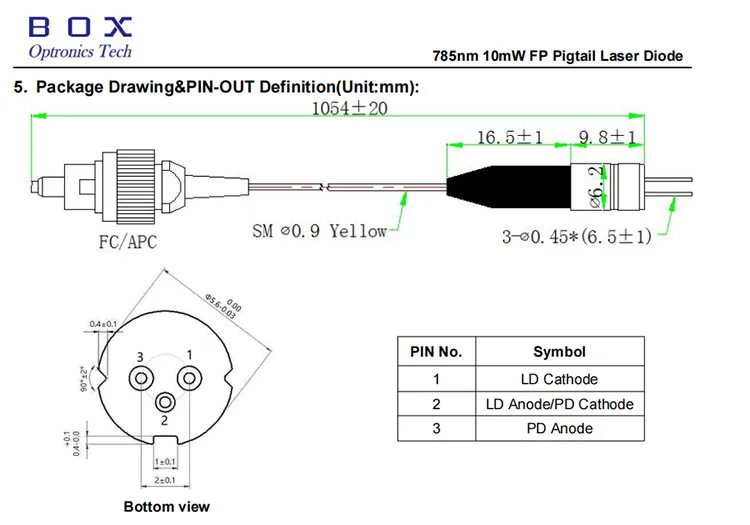

Креслення упаковки та визначення PIN-OUT (одиниця вимірювання: мм) - FP коаксіальний лазерний діод з кіскою

Інформація для замовлення – FP коаксіальний лазерний діод

BLD	-X	XX	XX	X	-XX
LD	Тип мікросхеми	Довжина хвилі	Вихідна потужність	PIN-OUT	Роз'єм
Лазерний діод	F: FP	450: 450 нм 520: 520 нм	10: 10 мВт інше	F: Тип F	FA: FC/APC
		650: 650 нм	02: 2 мВт 05: 5 мВт інше	D: Тип D	FA: FC/APC SA: SC/APC інше
		660: 660 нм 785: 785 нм 850: 850 нм	10: 10 мВт інше	D: Тип D	FA: FC/APC
		980: 980 нм	5: 5 мВт інше	D: Тип D	FA: FC/APC

наприклад: BLD-F78510D-FA

(Інформація про замовлення: коаксіальний лазерний діод із косичкою FP, 785 нм, 10 мВт, розводка типу D, з роз’ємом FC/APC).

Специфікація FP Коаксіальний лазерний діод з косичкою

Умови пропозиції та оплати – FP Коаксіальний лазерний діод із кіскою

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Коаксіальний лазерний діод з косичкою, час виконання

Виготовлення: близько 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика: 3-5 робочих днів.

Гарантія якості та післяпродажне обслуговування - FP коаксіальний лазерний діод з кіскою

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
