1532 нм DFB BTF лазерний діод

Зміст

1. Введення 1532 нм Лазерний діод DFB BTF

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

1532 нм DFB BTF лазерний діод із центральною довжиною хвилі 1532,68 нм (ITU CH56), оптична вихідна потужність 10 мВт. Вбудований ТЕС і терморезистор забезпечують стабільну роботу. Під час роботи підключайте правильно відповідно до визначення контактів, керування струмом керування та температурою в межах номінального значення діапазону та уникайте пошкоджень від електростатичного розряду та роботи від перенапруги.

Продукт Технічні характеристики

Особливості продукту

● метелик пакет, вбудований ТЕС;

● Широкотемпературний надійність; 

● Високий надійність, швидкий відгук, хороша стабільність.

Застосування продукту

● C2H2 Газ ацетилен зондування; 

● Оптичне волокно Зв'язок і мікрохвильова фотонна передача;

● Лазерні далекоміри.

Продукт Подробиці

● Типовий спектр: 1532,68 нм, допуск на довжину хвилі +/-0,5 нм.

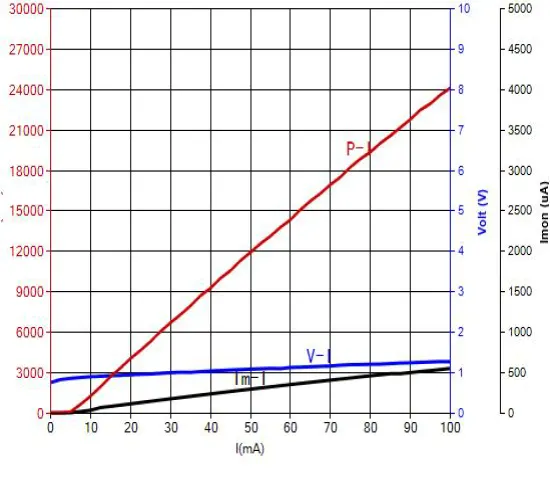

● PIV-1532nm 10mW DFB BTF лазер діод

● FAQ-1532nm DFB BTF лазерний діод

(1) Що таке пакет BTF?

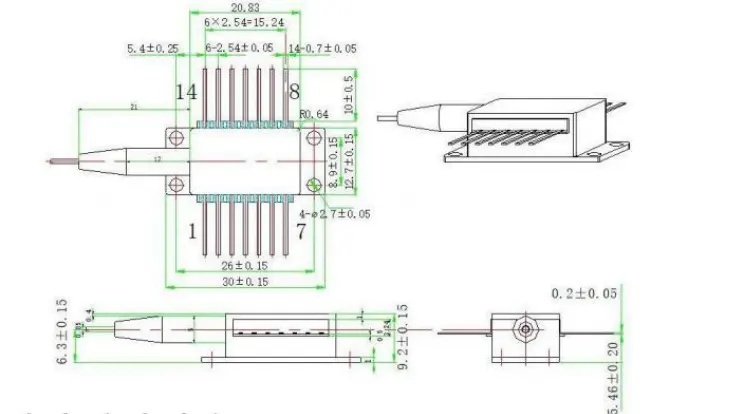

--Пакет BTF (Butterfly) — це стандартний 14-контактний пакет із метеликами, найпопулярніший промисловий формат упаковки в оптоелектроніці промисловість. Цей пакет включає в себе лазерний чіп, контроль температури TEC, термістор і фотодіод, що забезпечує чудову герметичність і тепловіддачу ефективність управління. Суттєвої відмінності від стандарту немає упаковка у формі метелика; «BTF» зазвичай використовується як абревіатура від «Butterfly» у продукті іменування.

(2) Які режими приводу підтримує цей продукт?

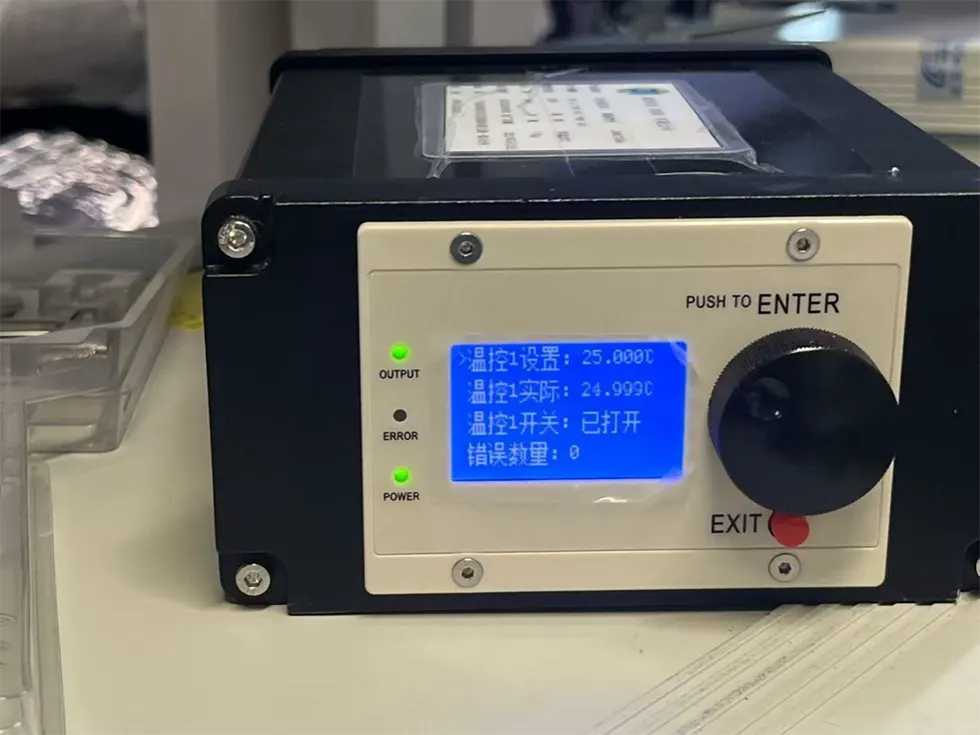

--1532nm DFB BTF лазерний діод підтримує безперервну хвилю (CW) операція. Рекомендується малошумне джерело постійного струму (поріг струм приблизно 5-20 мА, робочий струм 50-90 мА), разом із TEC контролер для стабілізації температури (зазвичай встановлений на 25 ℃).

(3) Чи доступне тестування зразків?

--Підтримується тестування зразків і пробне виробництво невеликих обсягів. Для масових закупівель ми пропонуємо ціноутворення за обсягом і багаторівневі пропозиції.

Замовлення інформації

наприклад: BFLD-CH56-10SM-FA

(Інформація про замовлення: 1532 нм DFB BTF лазерний діод, вихідна потужність 10 мВт, з Оптоволокно SM, роз’єм FC/APC, розводка типу 1).

Таблиця даних і тестова таблиця

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Перш ніж увімкнути всі компоненти, спочатку активуйте кулер і потім перейдіть до поступових кроків увімкнення живлення, щоб запобігти перегріву чіпа та перевантаження.

● Під час увімкнення живлення ніколи не подавайте великий струм безпосередньо, як це ризикує пошкодити чіп. Натомість увімкніть пристрій на поточному рівні близько до порогу мікросхеми, а потім поступово збільшуйте струм невеликими збільшується, доки не буде досягнуто бажаного рівня.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
