1392 нм 10 мВт DFB лазерний діод метелик

Зміст

1. Введення 1392 нм 10 мВт DFB лазерний діод метелик

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

1392 нм DFB волоконний лазер із 14-контактним метеликом пакет, центральна довжина хвилі 1392 нм, типова вихідна потужність 10 мВт. Вбудований ТЕС, термістор і монітор PD, що підтримує оптоволокно SM або PM. В основному використовується у датчиках H2O, оптичних приладах і тестових джерелах світла. Примітка: Wi-Fi правильне визначення PIN-коду, тримайте кінець волокна чистим, під контролем TEC. Перенапруга, перевантаження по струму, ESD, високотемпературне паяння та надмірне згинання волокна заборонено.

Продукт Технічні характеристики

Продукт особливості

● висока продуктивність, лазер з розподіленим зворотним зв'язком (DFB) з багатоквантовою ямою (MQW);

● SMF-28e або волокно PM1550;

● Промисловість стандартний герметично закритий 14-контактний пакет метелик;

● Вбудований ТВК і ПД.

Продукт Додатки

● Розподілена волоконна оптика зондування;

● Оптоволоконний зв'язок тестове обладнання

● Концентрація водяної пари виявлення;

● Основне джерело світла для системи TDLAS (настроювана діодна лазерна абсорбційна спектроскопія);

● Дослідження та лабораторія Інструменти.

Продукт Подробиці

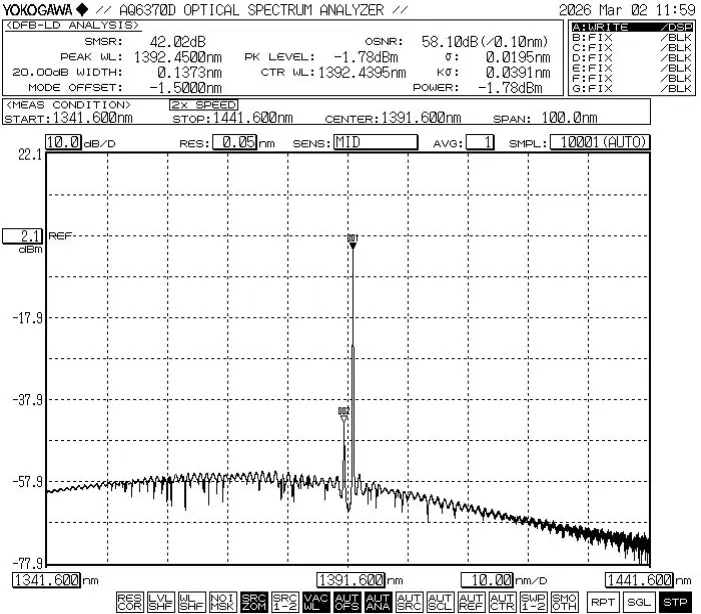

● Типовий спектр: 1392 нм, допуск WL +/-1 нм.

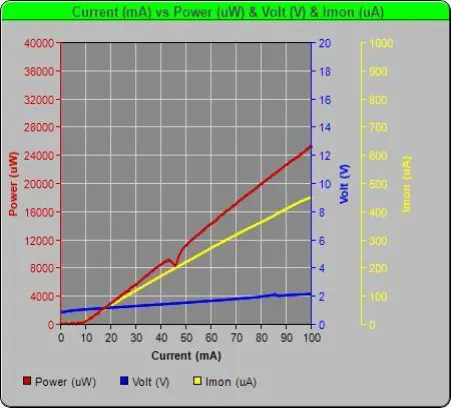

● PIV-1392nm 10 мВт DFB лазерний діод метелик

● Приклад упаковки

Замовлення інформації

наприклад: BFLD-1392-10SM-FA2

(Інформація про замовлення: 1392 нм 10 мВт DFB лазерний діод-метелик із SM оптоволокно, роз'єм FC/APC, розводка type2).

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Перевірте стабільність робочої схеми виробу, щоб запобігти пошкодження, викликані імпульсними струмами.

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час використання пристрою суворо дотримуйтеся робочої напруги та діапазони струму, вказані в таблиці даних. Ключові параметри, включаючи Ith (Пороговий струм), Iop max (Максимальний робочий струм), Vop max (Максимальний Робоча напруга) і λc (центральна довжина хвилі) — мають бути посилання зокрема в звіті про випробування, наданому під час відправлення. Примітка: Експлуатація перевищення абсолютних максимальних показників може призвести до незворотного пошкодження пристрою.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
