1064 нм багатомодовий волоконний джерело високої потужності

Зміст

1. Введення 1064 нм багатомодовий волоконний джерело високої потужності

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Стандартні аксесуари

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

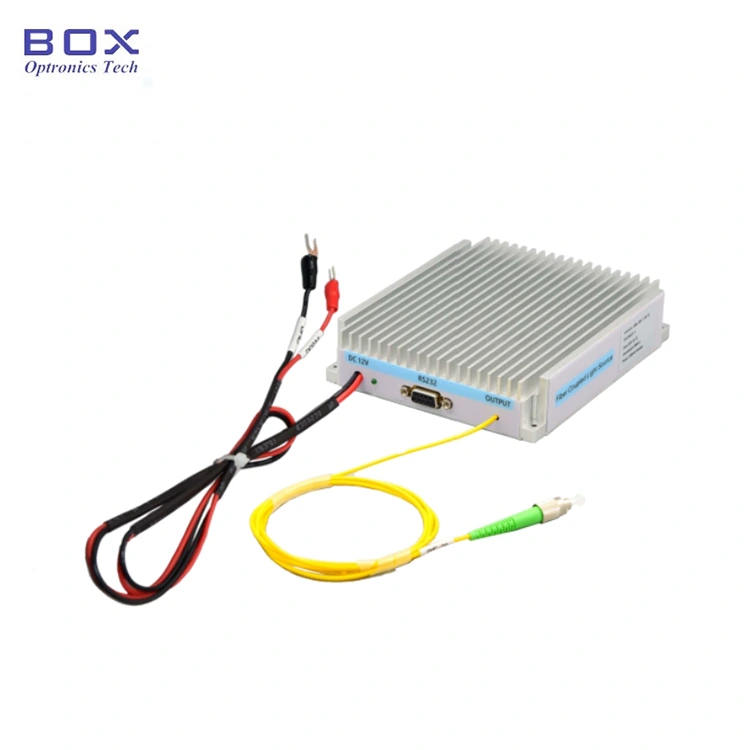

Потужне лазерне джерело 1064 нм засноване на a високопродуктивний напівпровідниковий лазерний чіп із оптоволоконним виходом 105/125 мкм, і керуюча схема постійного струму, розроблена для забезпечення безпеки та стабільності роботу лазера. підходить для накачування волоконним лазером, біомедицина тощо. При тривалому застосуванні слід звернути увагу на розсіювання тепла джерела лазера.

Продукт Технічні характеристики

Особливості продукту

● Висока стабільність;

● Високий вихідна потужність;

● Пакет модулів с моніторинг зв'язку для легкої інтеграції;

● Надайте роз’єм FC/UPC або SMA905.

Застосування продукту

● Накачування волоконним лазером;

● біомедицина;

● Лазерна обробка матеріалу.

Продукт Подробиці

● Стандартні аксесуари

Операція Кроки

Крок 1. Розпакування: перед складанням перевірте чи всі аксесуари повні, включаючи модуль джерела насоса, дані USB кабель, адаптер живлення, протокол випробувань тощо.

Крок 2. Джерело живлення: підключено до мережі постійного струму імпульсне джерело живлення або регульоване джерело живлення, яке відповідає їх потужності вимоги до постачання. Використовуйте лише оригінальний відповідний адаптер живлення (DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення входить у комплект відповідно до місцевих стандартів напруги.)

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на волоконному з’єднувачі або фланці, перевірте торець волокна та під’єднати волокно або з’єднати волокно з пристроєм або вимірювачем потужності, який потрібно перевірити після підтвердження відсутності забруднень і пошкоджень.

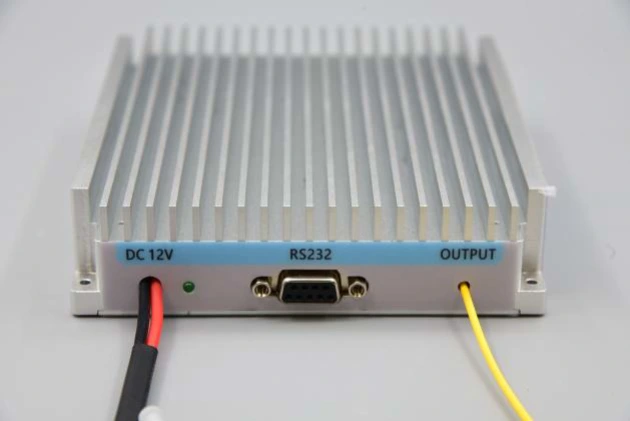

Setp4. Підключіться до головного комп’ютера: використовуйте Кабель даних USB-RS232 DB9 для підключення багатомодового волокна високої потужності 1064 нм Насос Джерело і комп'ютер; на комп’ютері спочатку потрібно встановити спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS232, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути належним чином зв’язаний і спілкувався. Зверніться до Box Optronics щодо драйвера.

Крок 5. Програмне забезпечення керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК контролювати струм LD і температуру LD багатомодового волокна 1064 нм Джерело насоса високої потужності. Виберіть правильний порт, встановіть поточний і температури, а потім натисніть кнопку відкриття. (Щоб запобігти пошкодженню, збільште привід струм повільно під час початкової роботи. Не використовуйте повний струм відразу.)

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте волоконне з'єднання.

Замовлення інформації

наприклад: BFL-1064-20M1 -FU-M

(Інформація про замовлення: 1064 нм багатомодове оптоволоконне високопотужне насосне джерело, 20 Вт вихідна потужність, з волокном 105/125 мкм 0,22 NA, роз’ємом FC/UPC, модульним пакетом).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 15 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

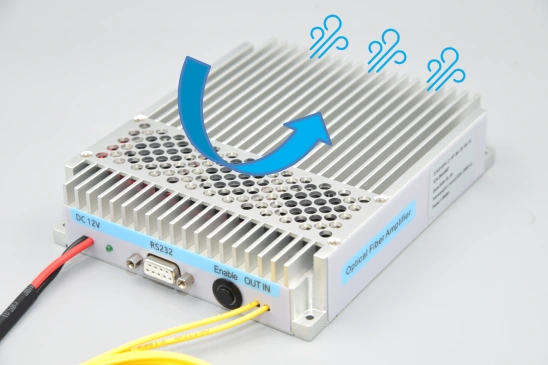

● Під час тривалого використання слід звернути увагу на тепло розсіювання лазерного джерела. Джерело лазера необхідно зафіксувати на нагріванні раковина та охолоджується вентилятором.

● Перш ніж використовувати лазерне джерело з оптоволоконним роз’ємом, необхідно переконайтеся, що торець оптоволоконного роз’єму чистий, щоб уникнути перегорання волоконно-оптичної вилки, на що не поширюється безкоштовна гарантія.

● Переконайтеся, що всі в зоні носять відповідні лазерні засоби захисту окуляри для захисту від випромінювання лазера. Це передбачається що оператор обізнаний про небезпеку роботи лазера та правила безпеки лазера.

● Коли пристрій використовується, він може випромінювати багато ват оптичної енергії випромінювання. Це загрожує як безпеці очей, так і є потенційним джерелом тепла запалювати горючі речовини.

● Встановіть адекватний обмежувач променя для захоплення оптичного випромінювання від кінець волокна. Переконайтеся, що вихідний сигнал спрямовано на відповідну зупинку променя або намічену ціль.

● Завжди змінюйте струм, що подається на пристрій, від нуля до бажаний рівень. Виконайте цю процедуру у зворотному порядку, коли вимикаєте діод.

● Робота при потужностях і температурах, що перевищують специфікацію прискорюють старіння пристрою та можуть знищити пристрій.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
