1567 нм DFB лазерний діод метелик

Зміст

1. Представлення 1567 нм DFB Лазерний діод метелик

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

1567nm DFB лазерний діод-метелик з мультиквантом добре структура DFB і 14-контактний пакет метелик. Він інтегрує TEC і термістор, підтримує одномодовий SMF 28e або оптоволокно, що підтримує поляризацію вихідна потужність із типовою вихідною потужністю 10 мВт, робоча температура -20~+70 ℃, відповідає RoHS. Зверніть увагу на ESD захисту та не перевищуйте абсолютний максимальний рейтинг.

Продукт Технічні характеристики

Особливості продукту

● Багатоквантовий Лазери з розподіленим зворотним зв'язком (DFB) (MQW);

● клітковина тип може бути волокном SMF-28e або PM;

● 14-контактний пакет метелик з високою стійкістю;

● Стабільна потужність 10 мВт вихід, високий SMSR і хороша оптична ізоляція.

Застосування продукту

● Оптоволоконний датчик;

● Джерело світла;

● Чадний газ CO зондування;

● Середні та далекі системи оптоволоконного зв'язку та тестування.

1. Деталі продукту-1567nm DFB Butterfly Laser Diode

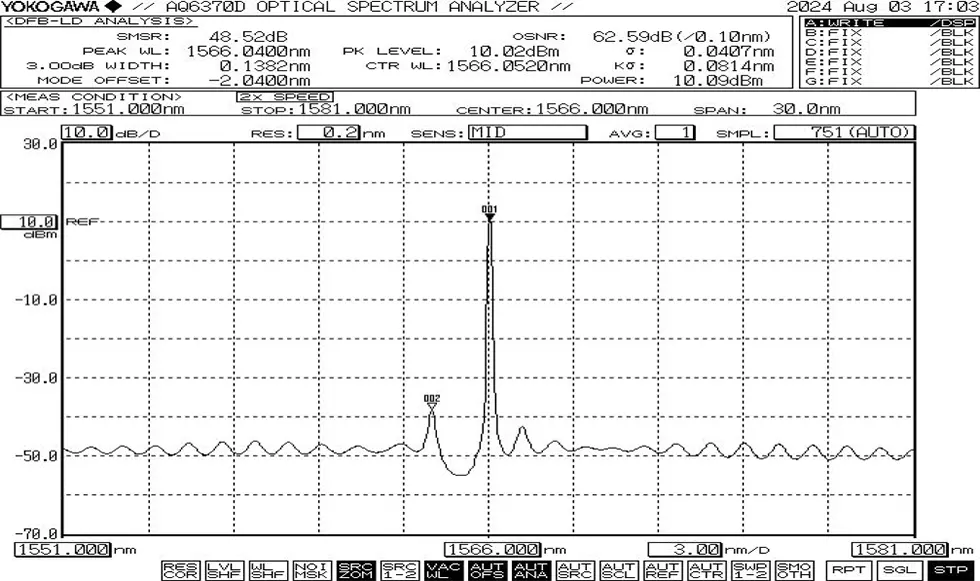

Типовий спектр: 1567 нм, допуск WL +/-1 нм.

● Креслення упаковки та чіткість PIN-OUT (одиниця виміру: мм) - 1567 нм DFB Butterfly Лазерний діод

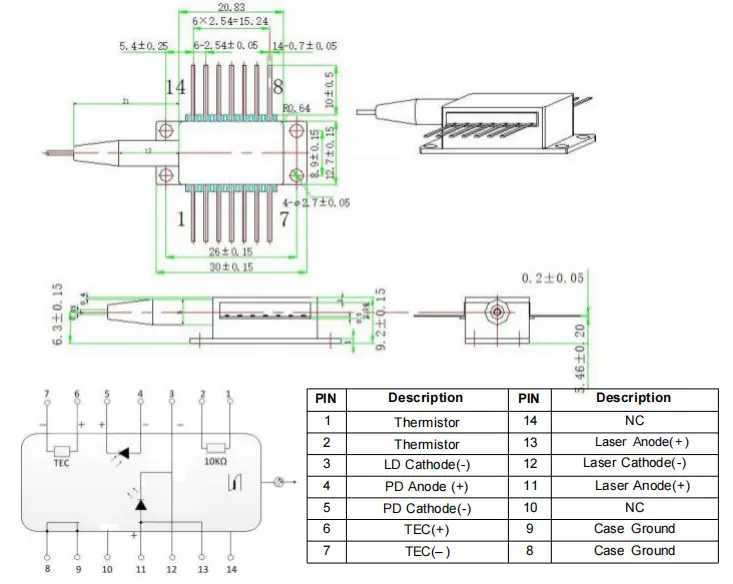

>>>Підключення типу 1

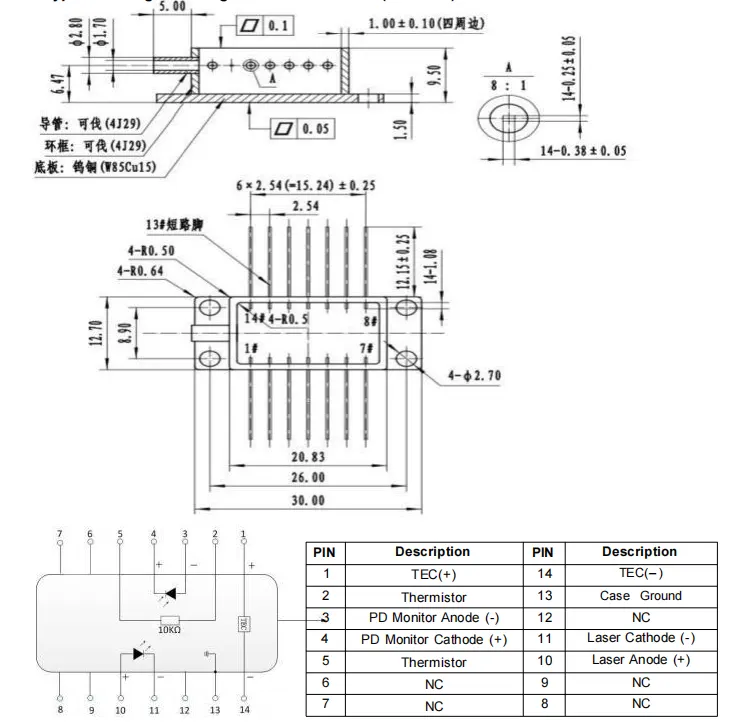

>>>Підключення типу 2

Замовлення інформації

наприклад: BFLD-1567-10SM-FA

(Інформація про замовлення: 1567 нм DFB батерфляйний лазерний діод, 14-контактний метелик пакет, вихідна потужність 10 мВт, з оптоволокном SM, роз’ємом FC/APC, контактний тип 1).

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Перш ніж увімкнути всі компоненти, спочатку активуйте кулер і потім перейдіть до поступових кроків увімкнення живлення, щоб запобігти перегріву чіпа та перевантаження.

2. Гарантія якості та післяпродажне обслуговування - 1567nm DFB Butterfly Laser діод

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
