1. Введення Високопотужний лазер DFB Butterfly 1653,7 нм потужністю 40 мВт
2. Технічні характеристики
3. Особливості продукту
4. Типові програми
5. Деталі продукту
6. Інформація про замовлення
7. Технічний паспорт і тестовий аркуш
8. Умови пропозиції та оплати
9. Час виконання
10. Примітки до операції
11. Гарантія якості та Післяпродажне обслуговування
Високопотужний лазер DFB Butterfly 1653,7 нм потужністю 40 мВт використовує високопродуктивний чіп MQW DFB із центральною довжиною хвилі 1653,7 нм, допуск до довжини хвилі +/-1 нм і коефіцієнт відхилення бічної моди (SMSR) >35 дБ. Він відрізняється низьким порогом напруги, низьким енергоспоживанням і високим надійність. Інтеграція термістора, термоелектричного охолоджувача (TEC) і моніторинговий діод, він підтримує тривалу стабільну роботу і широко використовується в системи виявлення газу, тестування пасивних пристроїв і волоконно-оптичні датчики. Належний Під час роботи необхідно контролювати електропроводку, температуру та струм запобігає вигину та пошкодженню волокна.
|
Параметр |
символ |
Хвороба |
Хв. |
Тип. |
Макс. |
одиниця |
|
Температура зберігання |
ц |
– |
-40 |
– |
85 |
℃ |
|
Робоча температура корпусу |
Топ |
– |
-20 |
– |
70 |
℃ |
|
LD прямого струму |
ЯКЩО |
CW |
– |
– |
500 |
мА |
|
Зворотний струм LD |
Ir |
– |
– |
– |
2 |
мА |
|
Зворотна напруга LD |
VLR |
– |
– |
– |
3 |
V |
|
Прямий струм PD |
ІФПД |
– |
– |
– |
-10 |
мА |
|
Зворотна напруга PD |
ВРПД |
– |
– |
– |
20 |
V |
|
ТЕС струму |
ITEC |
– |
– |
– |
2 |
A |
|
напруга ТЕС |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Радіус вигину волокна |
– |
– |
30 |
– |
– |
мм |
|
Відносна вологість |
RH |
Без конденсації |
0 |
– |
95% |
– |
|
Час паяння свинцем |
– |
260 ℃ |
– |
– |
10 |
друге |
|
Сила осьової тяги волокна |
– |
– |
– |
– |
5 |
N |
|
Сила тяги з боку волокна |
– |
– |
– |
– |
2.5 |
N |
● Індустріальний стандарт 14-контактний пакет метелик;
● Вбудований ТЕС і монітор ПД;
● Високий стабільність 40mW оптичний вихід;
● висока продуктивність, лазер з розподіленим зворотним зв'язком (DFB) з багатоквантовою ямою (MQW).
● Регульований діодний лазер абсорбційна спектроскопія TDLAS;
● Моніторинг CH4;
● Джерело світла для екологічний моніторинг і газоаналізатори.

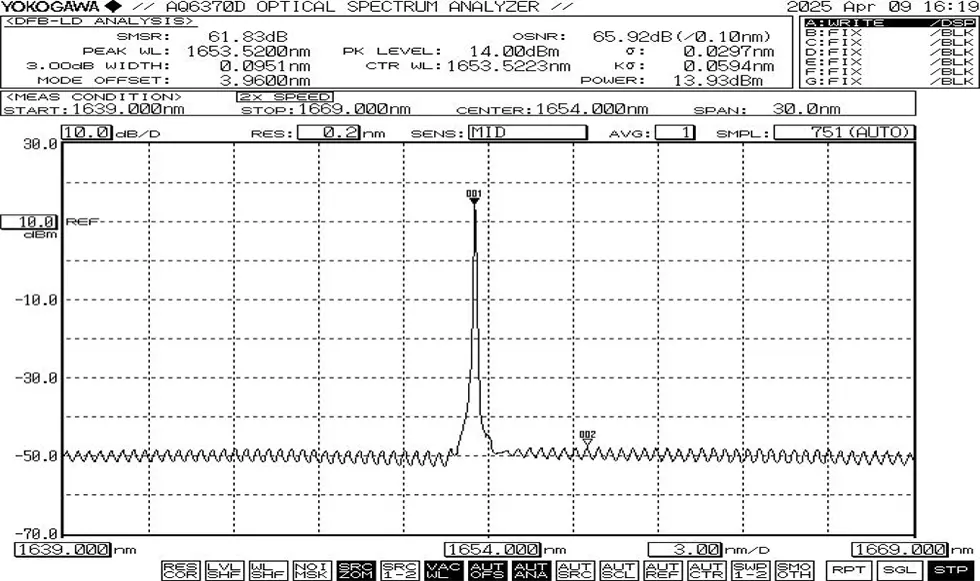

● Типовий спектр: 1653,7 нм, допуск WL +/-1 нм.

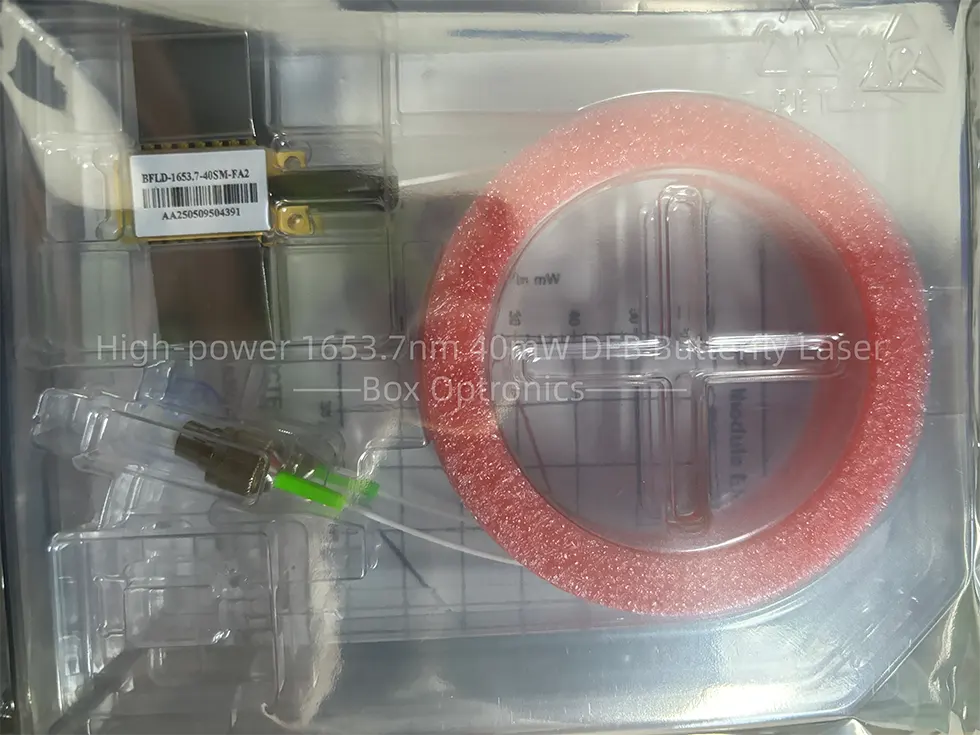

● Приклад упаковки
|
|
Аксесуари |
Кількість |
|
1 |
Високопотужний лазер DFB Butterfly 1653,7 нм потужністю 40 мВт |
1 |
|
2 |
Звіт про випробування продукту |
1 |
|
Ім'я |
Довжина хвилі |
Вихідна потужність |
Тип волокна |
Роз'єм |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB лазерний діод |
1653:1653,7 нм інше |
10:10 мВт 40:40 мВт інше |
SM: Одиночний режим PM: Збереження поляризації
|
FA: FC/APC SA: SC/БТР інше |
NULL: тип 1 2:Тип 2 |
наприклад: BFLD-1653-40SM-FA
(Інформація про замовлення: високопотужний лазер DFB Butterfly 1653,7 нм потужністю 40 мВт, з оптоволокном SM, роз’ємом FC/APC, контактами типу 1).
● Умови пропозиції
(1) EXW:
Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.
(2) DAP:
Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.
(3) Інше
● Умови оплати
Доступні PayPal і T/T.
Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)
Міжнародна логістика може зайняти 3-5 робочих днів.
● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.
● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.
● Перед увімкненням пристрою спочатку активуйте кулер, а потім подайте живлення невеликими кроками, щоб запобігти перегріву мікросхеми або стає перевантаженим.
● Гарантійний термін:
Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.
● Винятки з безкоштовної гарантії:
Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:
(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.
(2) Несправності внаслідок неправильної експлуатації користувачем.
(3) Очевидні фізичні пошкодження, спричинені людською помилкою.
(4) Несанкціоноване розбирання, модифікація або ремонт.
(5) Змінені або неповні гарантійні ярлики на корпусі.
(6) Пошкодження або втрата під час транспортування.
