DWDM 14PIN Аналоговий лазерний метелик для CATV

Зміст

1. Впровадження DWDM Аналоговий лазер 14PIN Butterfly для CATV

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

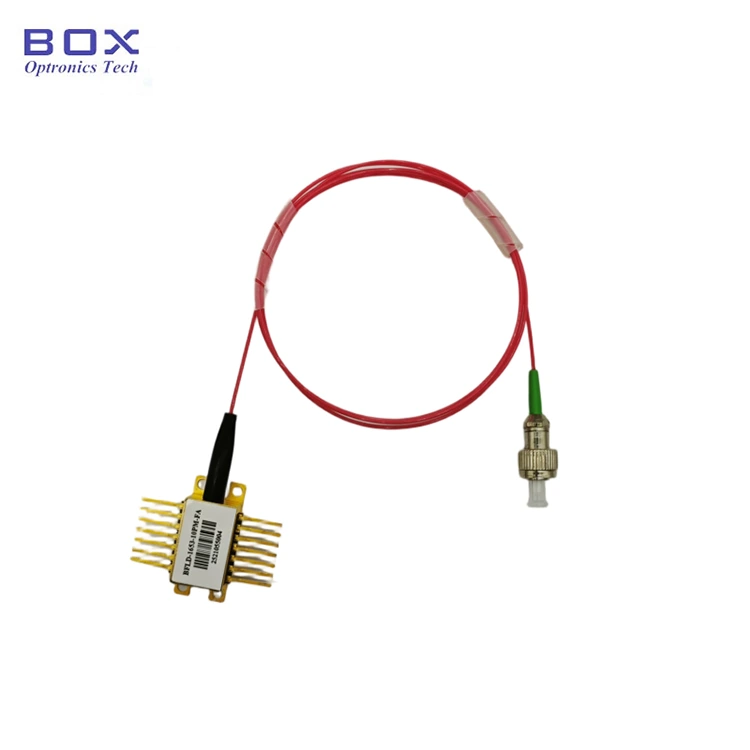

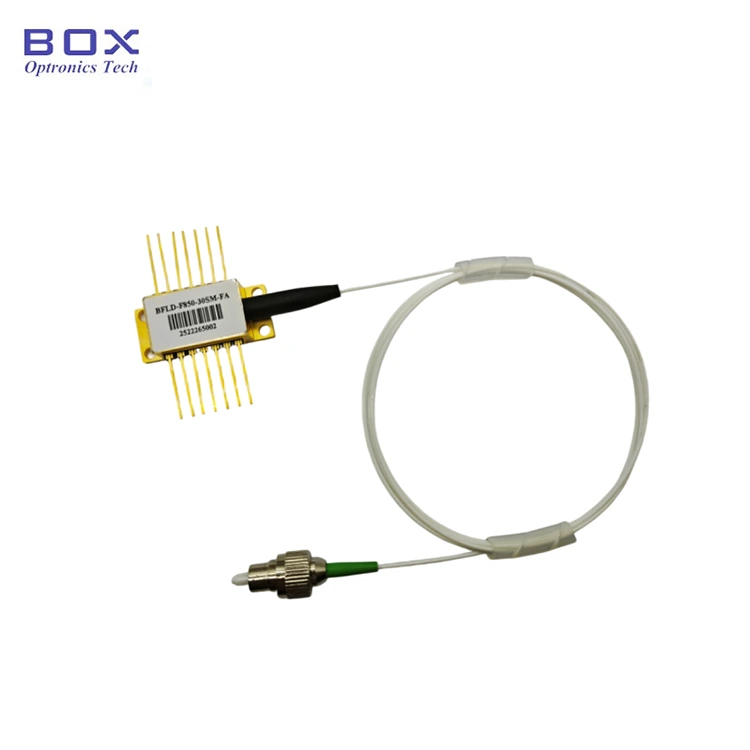

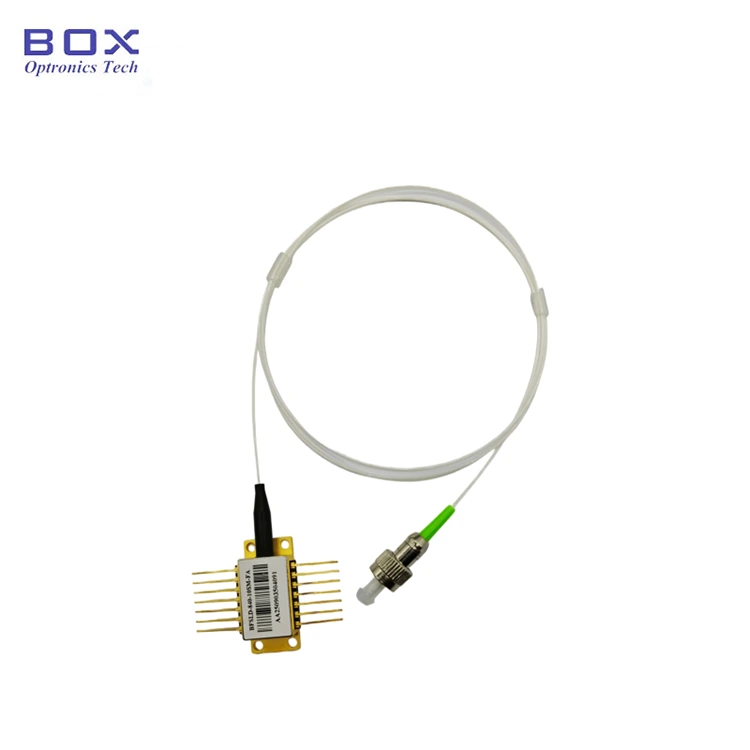

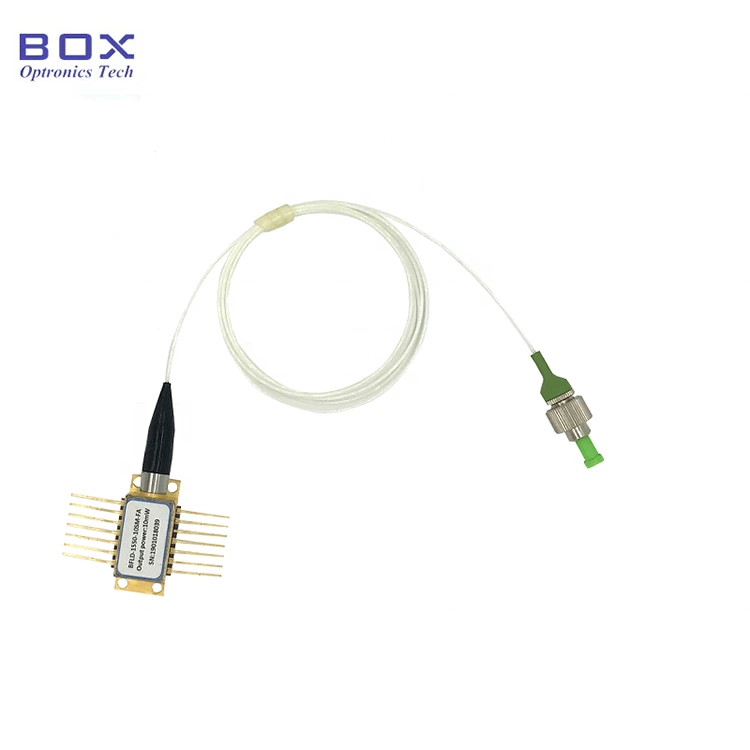

Розроблено DWDM 14PIN Butterfly Analog Laser для CATV з передовою аналоговою мікросхемою, оптичним ізолятором і вихідною потужністю 10 мВт. Запакований з вбудованим термоелектричним охолоджувачем (TEC) і моніторним фотодіодом це забезпечує чудова лінійність, низькі спотворення та чудова стабільність довжини хвилі сітка DWDM. Якщо штифти вимагають пайки, температура пайки повинна бути температура не повинна перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд.

Продукт Технічні характеристики

Особливості продукту

● Тип волокна може бути SMF-28e або ПМФ-1550;

● Вихідна потужність 10 мВт або індивідуальна;

● 14-контактний Пакет BTF з TEC і Monitor PD.

Застосування продукту

● Оптоволоконний зв'язок;

● системи DWDM;

● кабельне телебачення;

● Лабораторне випробувальне обладнання.

Деталі продукту

● Нумерація каналів мережі ITU

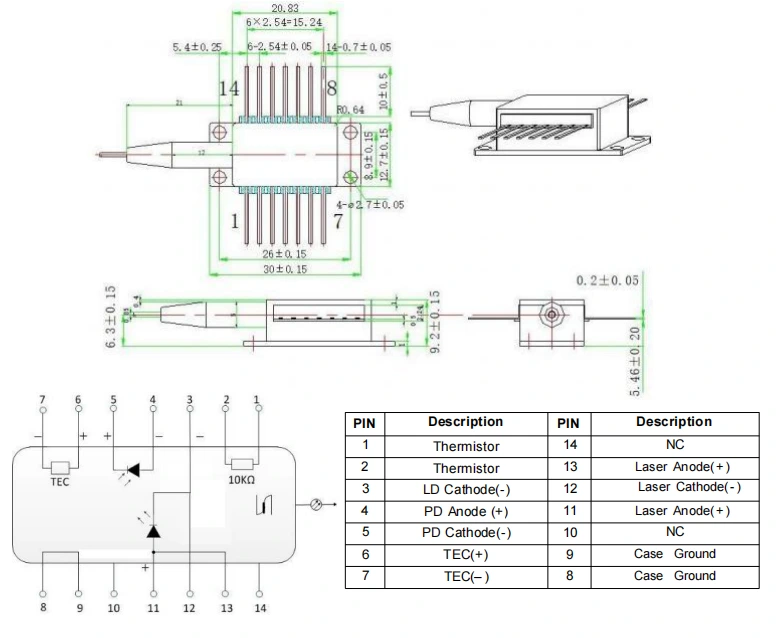

● Креслення упаковки типу 1 і визначення PIN-OUT (одиниця виміру: мм): DWDM 14PIN Аналоговий лазер Butterfly для CATV

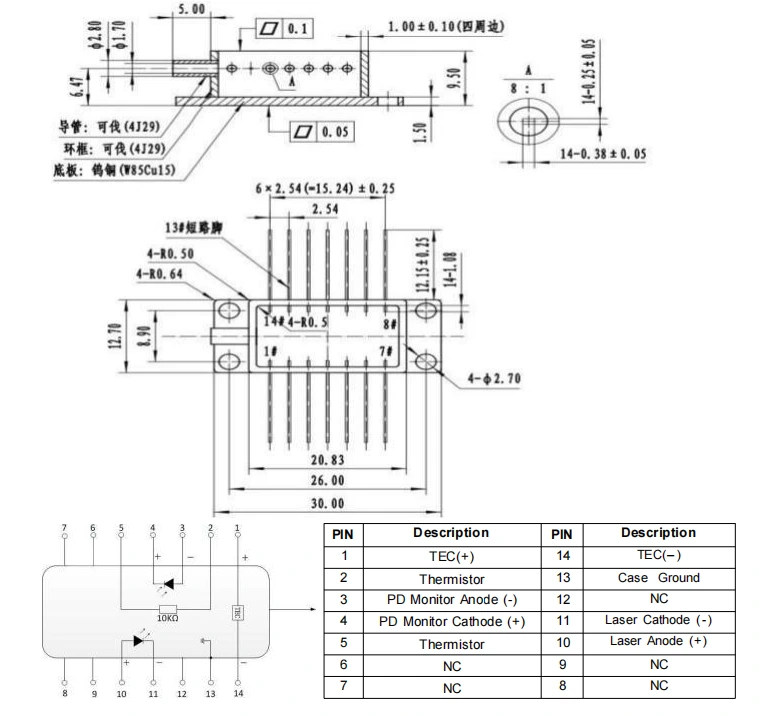

● Креслення упаковки типу 2 і визначення PIN-OUT (одиниця виміру: мм) - DWDM 14PIN Аналоговий лазер Butterfly для CATV

Замовлення інформації

наприклад: BFLD-CH56-10SM-FA

(Інформація для замовлення: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532,68 нм, вихідна потужність 10 мВт, оптоволокно SM, роз’єм FC/APC, розводка типу 1).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

● Захист від електростатичного розряду: цей пристрій є електростатично чутливі. Тому необхідні суворі заходи антистатичного захисту дотримуватись під час пакування, транспортування та використання. Крім того, слід вжити запобіжних заходів, щоб запобігти стрибкам напруги, якщо цього не зробити може призвести до незворотного пошкодження пристрою (наприклад, переконайтеся, що обладнання належне заземлення та носіння антистатичного браслета).

● Вимоги до пайки штифтів: якщо штифти необхідно паяти, температура пайки не повинна перевищувати 260°C, а також час пайки не повинен перевищувати 10 секунд. Зверніть особливу увагу на наступне: під час пайки пристрій повинен бути в знеструмленому стані стан, а паяльник повинен бути належним чином заземлений.

● Подача струму: Під час увімкнення процесу, ніколи не подавайте великий струм безпосередньо, оскільки це ризикує пошкодити мікросхему. Натомість увімкніть пристрій на рівні струму, близькому до порогу чіпа, а потім поступово збільшуйте струм невеликими кроками до бажаного рівень досягнуто.

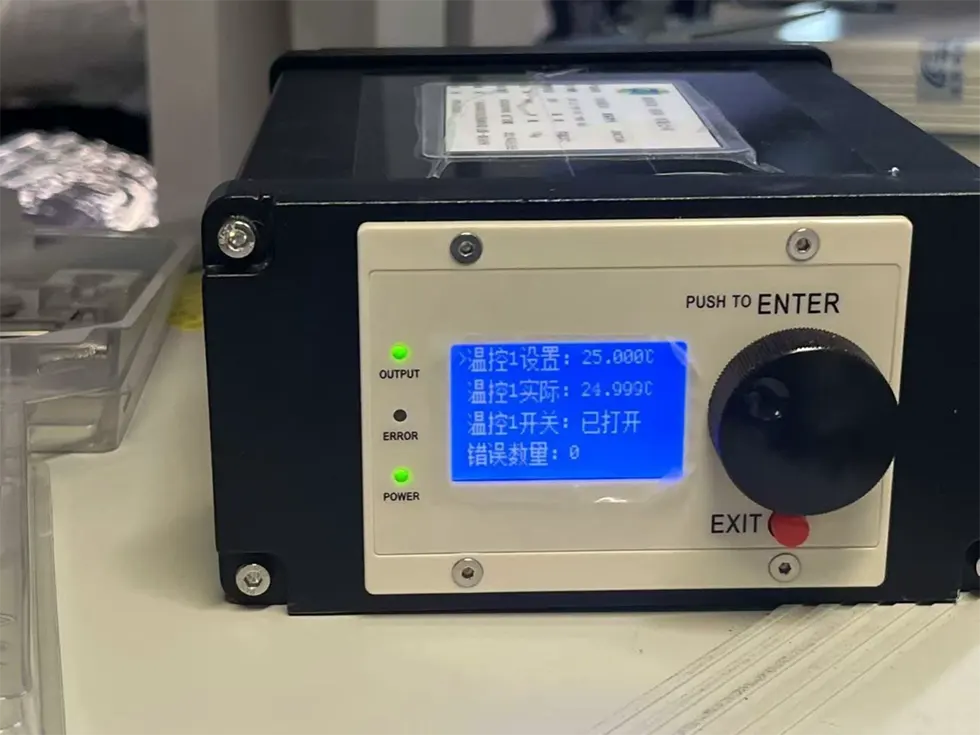

● Охолоджувач TEC: перед увімкненням усіх компонентів, спочатку активуйте кулер, а потім виконайте поетапні кроки ввімкнення живлення запобігання перегріву мікросхеми та перевантаження.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
