1030 нм 50 мВт DFB лазерний діодний модуль

Зміст

1. Впровадження 1030 нм Модуль лазерного діода DFB потужністю 50 мВт

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

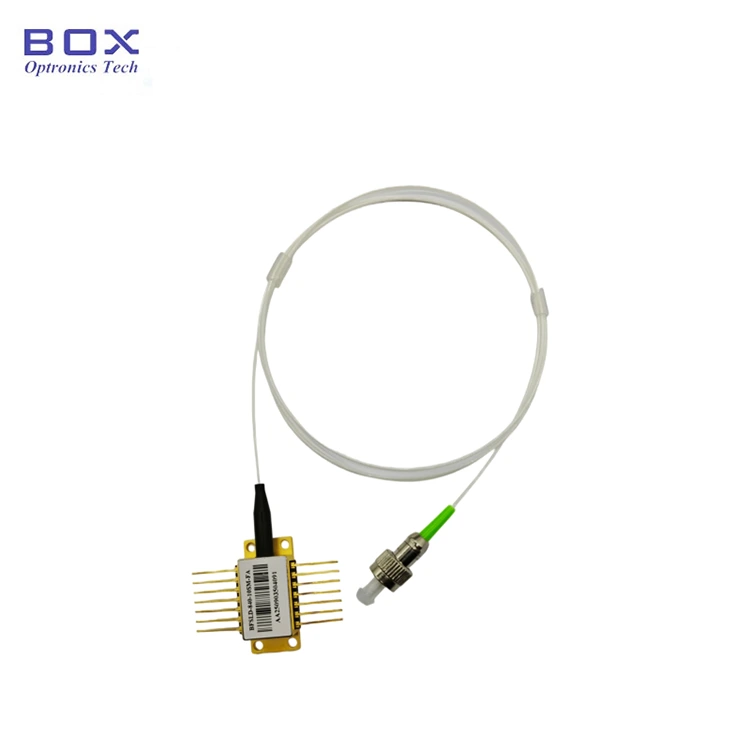

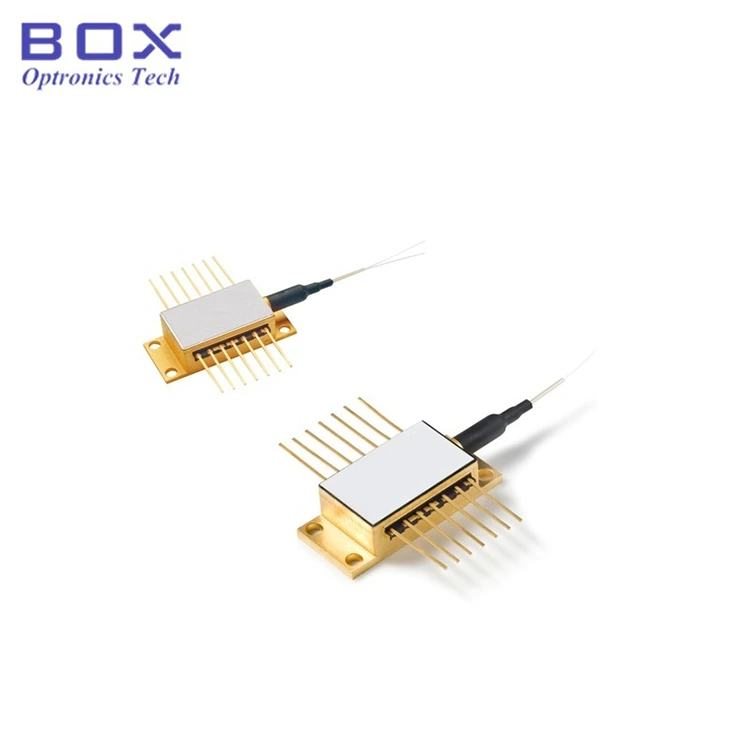

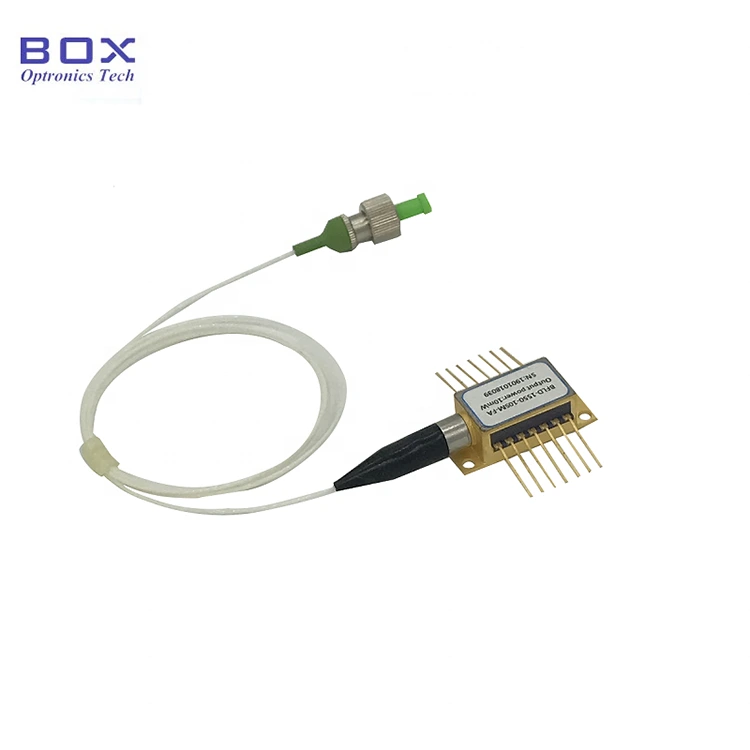

1030 нм 50 мВт DFB лазерний діодний модуль герметичний запечатаний в 14-контактний пакет метелик. Він підтримує CW або імпульсну роботу, а також інтегрує охолоджувач TEC і термістор для стабільного спектру. Підходить для спектроскопії, телекомунікації, освітлення та зондування. Перед увімкненням спочатку активуйте кулер TEC, потім подайте живлення невеликими кроками, щоб запобігти перегріву мікросхеми або стає перевантаженим.

Технічні характеристики продукту

Особливості продукту

● лазер з розподіленим зворотним зв'язком;

● Неперервний або імпульсний режим роботи;

● Вбудований монітор PD, термоелектричний кулер і терморезистор;

● Додатковий роз'єм FC/APC.

Застосування продукту

● Спектроскопія;

● Телеком;

● освітлення;

● Зондування.

Продукт Подробиці

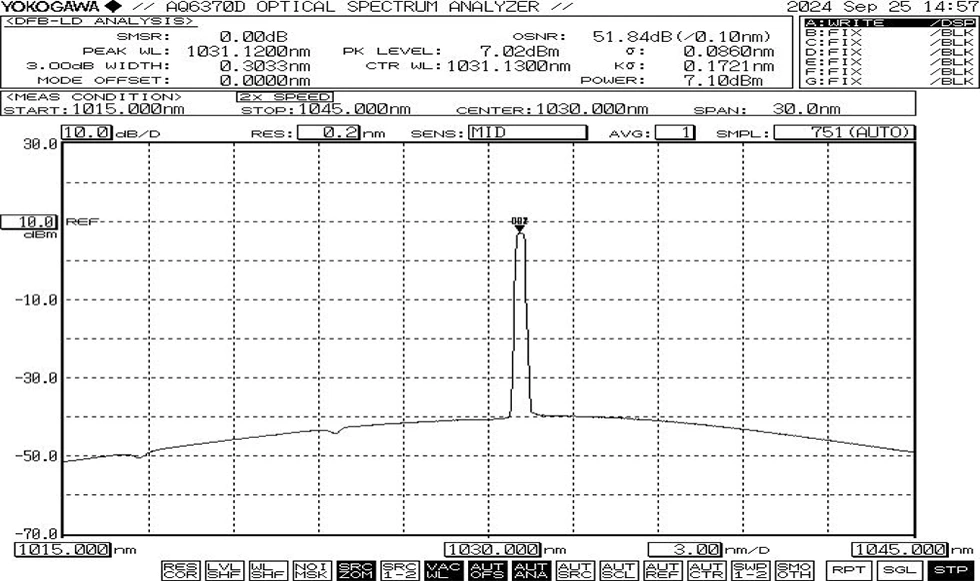

● Типовий спектр: 1030 нм, допуск WL +/-2 нм

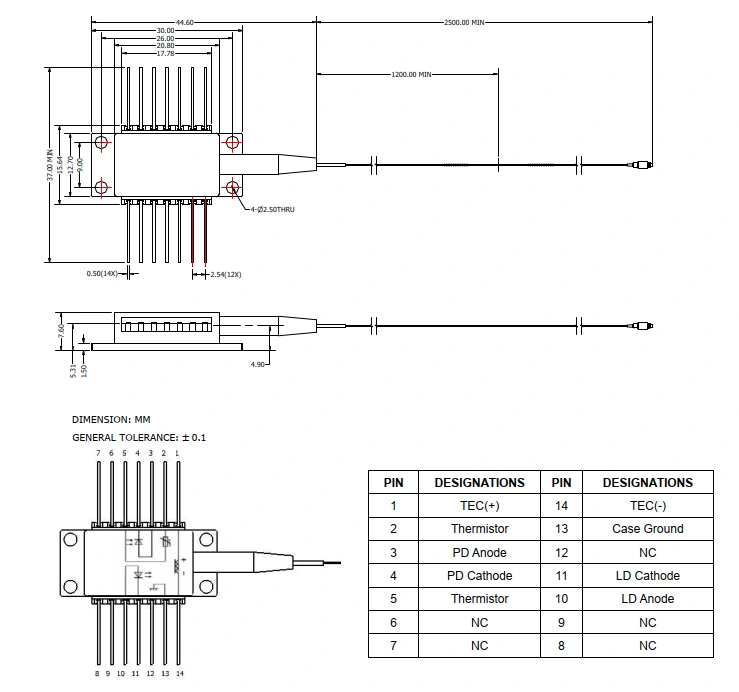

● Малюнок упаковки та визначення контактів (одиниця виміру: мм)

FAQ

(1) Чи це чи можна регулювати довжину хвилі, змінюючи температуру? Що таке коефіцієнт?

--Коефіцієнт довжини хвилі/температури 0,01 нм/℃.

(2) Що таке тип волокна?

--Corning HI1060, NA=0,14, MFD=6,2um@1060nm.

(3) Що таке регульований діапазон потужності?

--10~100%.

(4) Ви забезпечити захисну трубку та роз’єм для LD?

--Так. Труба 900 мкм і FC/APC є необов’язковими.

Замовлення інформації

наприклад: BFLD-D1030-50SM-FA

(Інформація про замовлення: Модуль лазерного діода DFB 1030 нм 50 мВт, метелик пакет із волокном SM, роз’ємом FC/APC).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час використання пристрою суворо дотримуйтеся робочої напруги та діапазони струму, вказані в таблиці даних. Ключові параметри, включаючи Ith (Пороговий струм), Iop max (Максимальний робочий струм), Vop max (Максимальний Робоча напруга) і λc (центральна довжина хвилі) — мають бути посилання зокрема в звіті про випробування, наданому під час відправлення. Примітка: Експлуатація перевищення абсолютних максимальних показників може призвести до незворотного пошкодження пристрою.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
