1310 нм 100 мВт DFB лазер

Box Optronics пропонує лазер DFB 1310 нм потужністю 100 мВт, високоякісне оптоволоконне лазерне джерело, розроблене для вимогливих додатків оптичного зв’язку, зондування та тестування. Цей пристрій має структуру розподіленого зворотного зв’язку з багатоквантовою ямою (MQW), яка забезпечує виняткову стабільність довжини хвилі, високий коефіцієнт придушення побічної моди та вихідну потужність одномодового волокна до 120 мВт.

Розміщений у стандартному 14-контактному корпусі типу «метелик» із вбудованим охолоджувачем TEC, термістором, оптичним ізолятором і фотодіодом монітора, цей лазер сумісний зі стандартами розводки OC-48. Незалежно від того, чи йдеться про потужні тестові системи, волоконно-оптичні мережі зондування чи системи зв’язку наступного покоління, Box Optronics забезпечує надійну роботу, що підтримується суворим контролем якості та глобальною технічною підтримкою.

Основні характеристики-1310 нм 100 мВт DFB лазер

● Висока оптична вихідна потужність: до 120 мВт типово (SM-волокно)

● Структура DFB із багатоквантовою ямою (MQW) для чудової стабільності довжини хвилі

● Високий коефіцієнт придушення побічного режиму (SMSR): >35 дБ типово

● Вбудований оптичний ізолятор для захисту від зворотного відбиття

● Вбудований охолоджувач TEC і термістор для точного контролю довжини хвилі

● Фотодіод монітора для моніторингу живлення в реальному часі

● Варіанти одномодового (SM) або волокна зі збереженням поляризації (PM).

● Стандартний оптоволоконний роз’єм FC/APC (налаштовується)

● 14-контактний метелик, сумісний із розводкою OC-48

Типове застосування - лазер DFB 1310 нм 100 мВт

● Потужні оптичні системи тестування та вимірювання

● Волоконно-оптичні передавачі та приймачі зв’язку

● Початкові джерела оптичних підсилювачів

● FMCW LiDAR

● Науково-дослідні лабораторії

● Моніторинг і контроль виробничих процесів

Технічні характеристики - лазер DFB 1310 нм 100 мВт

Абсолютні максимальні рейтинги

Оптико-електричні характеристики (T=25°C, IF=IOP)

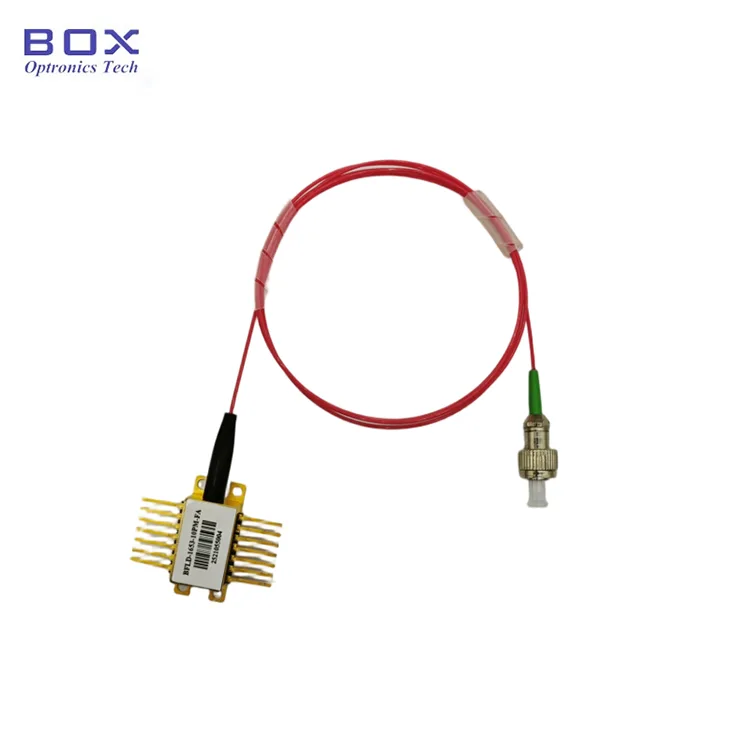

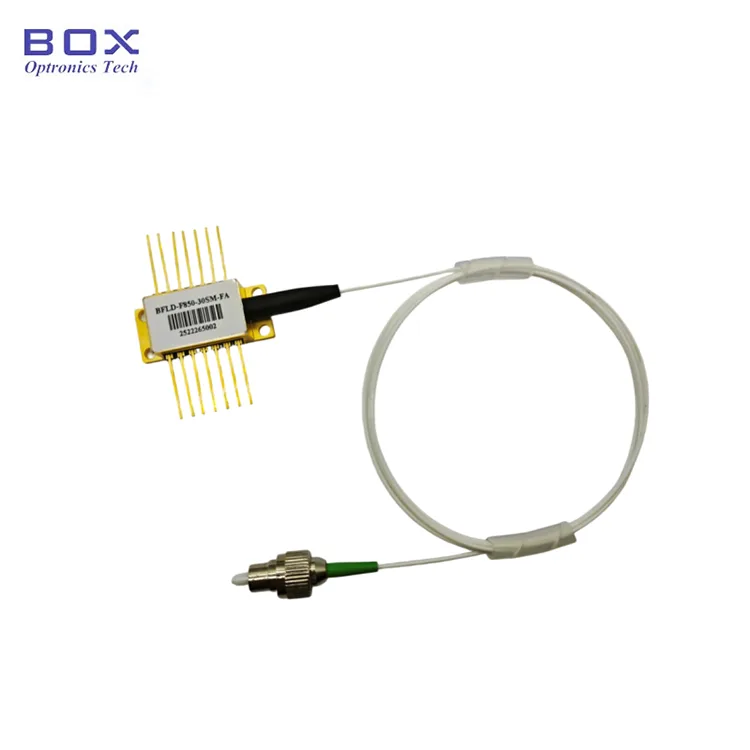

Деталі продукту-1310nm 100mW DFB лазер

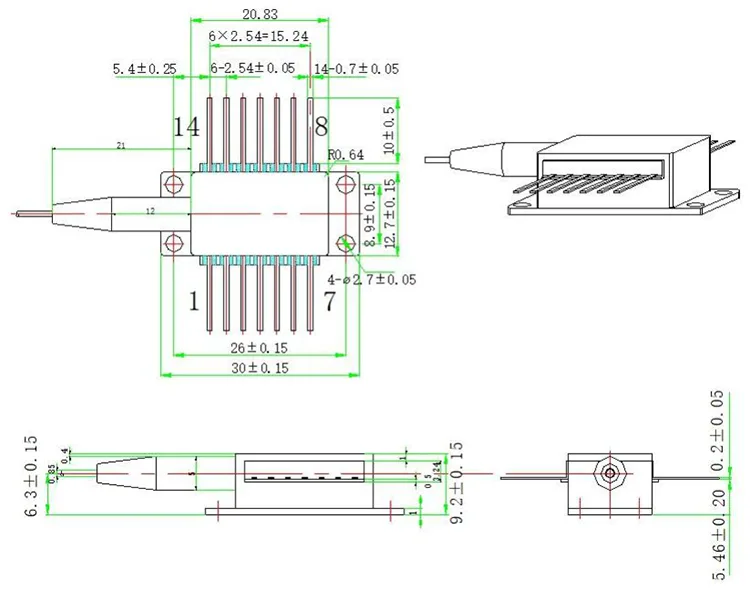

Розміри упаковки

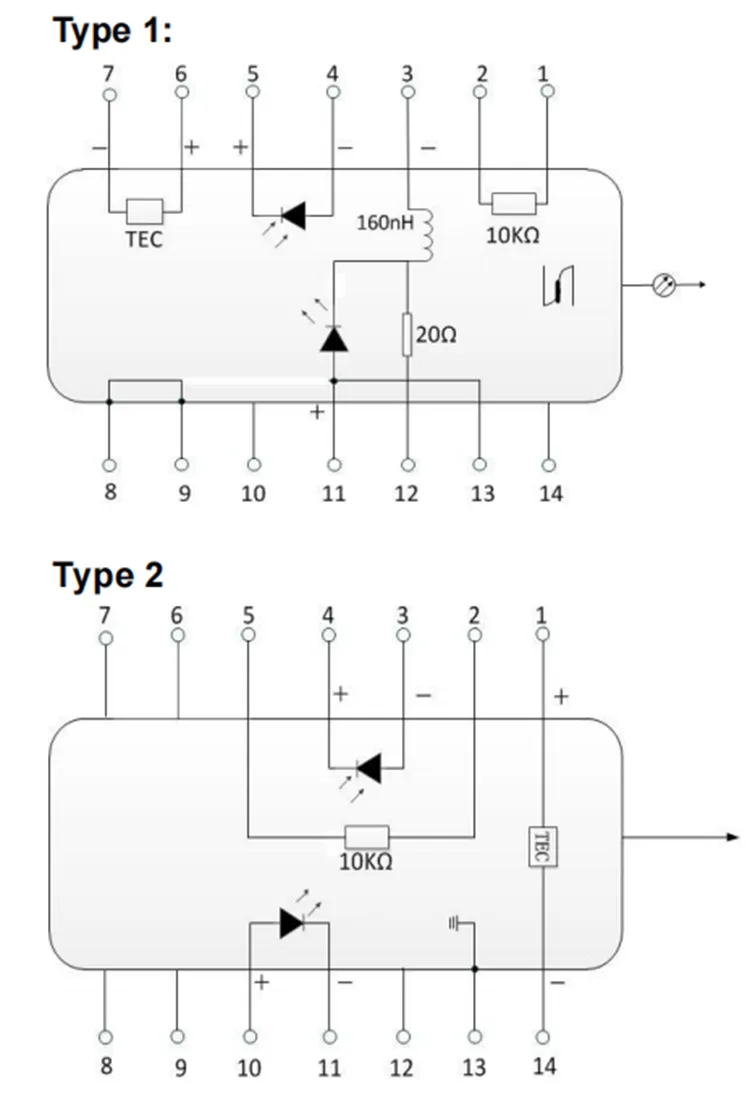

Визначення контактів (тип 1)

Визначення контактів (тип 2)

Чому варто вибрати Box Optronics?

● ✓ 10+ років професійного досвіду виробництва лазерних діодів

● ✓ Суворий контроль якості зі 100% тестуванням перед відправкою

● ✓ Конкурентоспроможна ціна зі стабільною можливістю оптової доставки

● ✓ Гнучкі параметри налаштування довжини хвилі, потужності, оптоволокна та упаковки

● ✓ Технічна підтримка 7×24 години та швидке реагування

● ✓ Зразок тестування доступний для оцінки

● ✓ Сертифікована система управління якістю ISO9001:2015

● ✓ Експрес-доставка DHL, UPS, FedEx по всьому світу

Інформація про замовлення

Номер деталі

BFLD - XXXX - XX - XX - X

Приклад: BFLD-1310-1HPM-FA2

1310 нм 100 мВт DFB14-pin Butterfly Laser Diode, PM волокно, роз’єм FC/APC, роз’єм Type-2

Доступні параметри налаштування

● Центральна довжина хвилі: 1270~1650 нм (доступні спеціальні довжини хвилі)

● Вихідна потужність: 10 мВт, 20 мВт, інші

● Тип волокна: одномодове волокно, волокно, що підтримує поляризацію

● Довжина волокна: 1 м, 1,5 м, 2 м (спеціальна довжина)

● Тип роз’єму: FC/APC, FC/UPC, SC/APC, LC/APC, голе волокно

● Конфігурація контактів: тип 1, тип 2

Щоб отримати індивідуальні вимоги, зв’яжіться з нашою командою продажів:

Електронна адреса: sales06@boxoptronics.com

Тел.: +86-13322933691

Веб-сайт: www.boxphotonics.com

Технічний паспорт і звіт про випробування

Кожна одиниця постачається з повним звітом про випробування, в якому документуються виміряні параметри продуктивності. Тестовий аркуш містить докладні технічні характеристики, криві продуктивності та зауваження.

● Окремий звіт про випробування, що додається до кожного блоку

● Надано типові спектральні криві та криві потужності

Технічний паспорт

Протокол випробувань для довідки

Умови пропозиції та оплати

Умови котирування

● EXW (Ex Works): Рекомендовано, якщо у вас є обліковий запис DHL/UPS/FedEx. Ми відправляємо за допомогою вашого облікового запису; ми не оплачуємо вартість доставки.

● DAP (доставка на місці): якщо у вас немає облікового запису кур’єра, ми можемо організувати доставку з передоплатою.

● Інші умови: зв’яжіться з нами, щоб обговорити.

Умови оплати

● PayPal: швидка та безпечна оплата за зразки та невеликі замовлення

● T/T (банківський переказ): стандартний спосіб оплати для звичайних виробничих замовлень

● Alibaba Trade Assurance: надійний захист замовлення для онлайн-транзакцій із гарантією покупця

● Гнучкі умови оплати: договірні для довгострокових або стратегічних партнерів

Час виконання

● Стандартне виготовлення: ~10 робочих днів

● Товари в наявності: 2-3 робочі дні на відправку

● Нестандартні конфігурації: 15-20 робочих днів

● Об’ємні замовлення: зв’яжіться з нами, щоб дізнатися графік виробництва

● Міжнародна доставка: 3-5 робочих днів (DHL/UPS/FedEx express)

● Прискорене обслуговування: доступне за запитом (може стягуватися додаткова плата)

Примітки щодо експлуатації та поводження

Захист від ESD

Цей пристрій чутливий до електростатики. Під час пакування, транспортування та використання необхідне суворе дотримання заходів антистатичного захисту. Недотримання цієї вимоги може призвести до незворотного пошкодження пристрою.

● Під час роботи завжди надягайте антистатичний браслет

● Працюйте на належним чином заземленому антистатичному килимку

● Переконайтеся, що все обладнання належним чином заземлено

● Уникайте безпосереднього торкання контактів і оптоволоконного роз’єму

Питання живлення

● Використовуйте регульоване джерело струму з низьким рівнем шуму

● Застосуйте належне обмеження струму, щоб запобігти пошкодженню

● Уникайте стрибків напруги в електромережі

● Ніколи не перевищуйте максимальний номінальний прямий струм

● Завжди вмикайте охолодження TEC перед подачею лазерного струму

Обробка волокна

● Уникайте надмірного вигину волокна

● Не тягніть і не скручуйте оптоволоконну косу

● Перед підключенням очистіть оптоволоконні з’єднувачі

● Завжди використовуйте пилозахисні ковпачки, коли роз’єм не використовується

● Перед використанням перевірте торець волокна на наявність пошкоджень

Тепловий менеджмент

● Для оптимальної роботи встановіть пристрій на належний радіатор

● Забезпечте хороший тепловий контакт між упаковкою та радіатором

● Використовуйте термоінтерфейсний матеріал (термопаста/прокладку) для кращої теплопередачі

● Для надійності працювати в зазначеному діапазоні температур

● Дайте достатньо часу для розігріву для стабілізації довжини хвилі

Гарантія якості та післяпродажне обслуговування

Гарантійний термін

Box Optronics гарантує, що цей продукт не має дефектів матеріалів і виготовлення протягом 12 місяців з дати покупки. Протягом гарантійного терміну ми безкоштовно відремонтуємо або замінимо несправні вироби на свій розсуд.

Винятки з гарантії

Наступні умови не поширюються на безкоштовну гарантію:

● Пошкодження, викликані природними факторами (блискавка, повінь тощо) або впливом навколишнього середовища

● Несправності внаслідок неправильної експлуатації або неправильного використання користувачем

● Очевидні фізичні пошкодження, спричинені людською помилкою

● Спроби несанкціонованого розбирання, модифікації чи ремонту

● Змінені або неповні гарантійні ярлики на корпусі

● Пошкодження або втрата під час транспортування після відвантаження

● Пошкодження, спричинені перевищенням максимальних номінальних параметрів або умов експлуатації

Післяпродажна підтримка

● Швидкий час відповіді: протягом 24 годин у робочі дні

● Віддалене усунення несправностей і підтримка програм

● Платне технічне обслуговування доступне після гарантійного періоду

● Індивідуальні технічні консультаційні послуги
