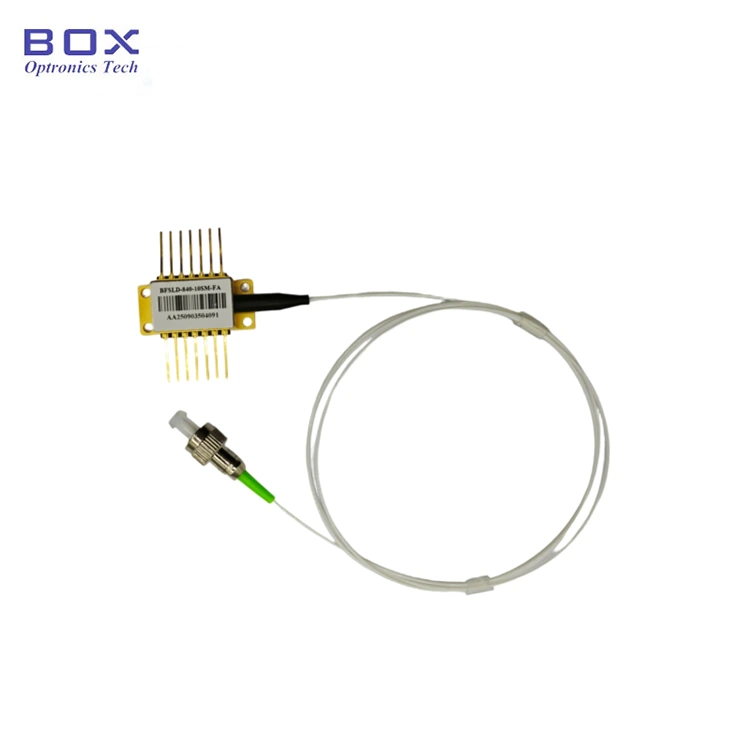

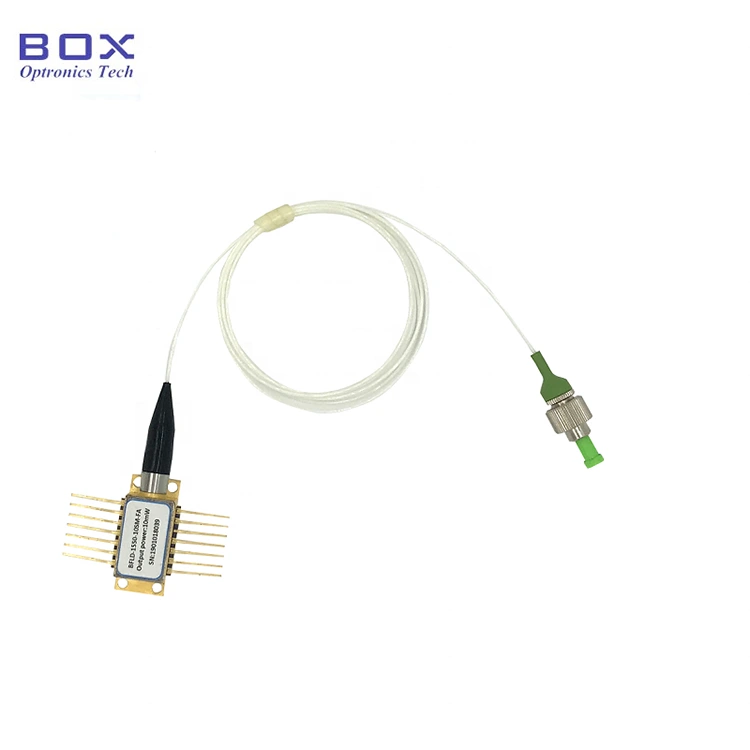

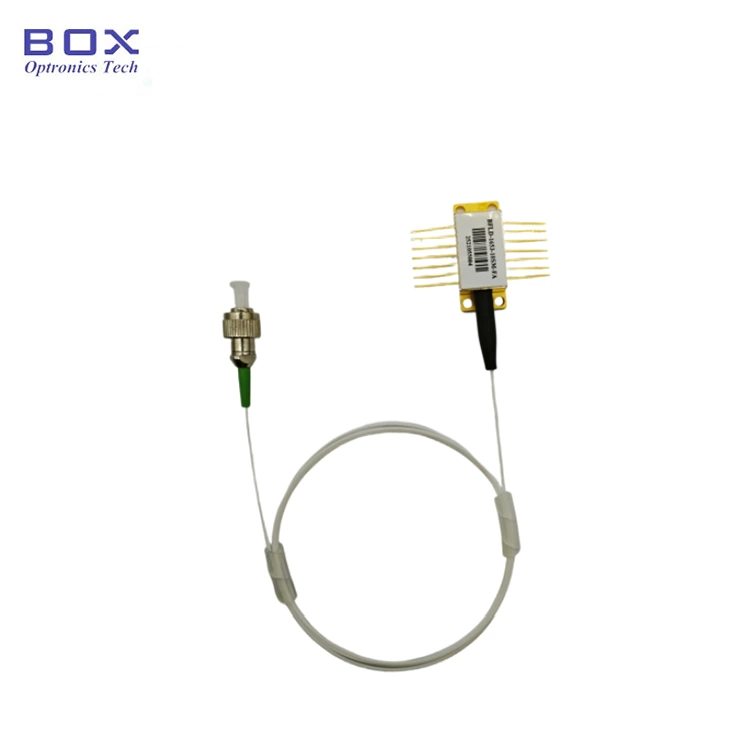

10 мВт C+L діапазон DWDM DFB лазерний діод

Box Optronics, професійний виробник оптоелектронних компонентів, надає лазерний діод DWDM DFB C+L діапазону 10 мВт, високоточний лазер із розподіленим зворотним зв’язком із точністю ±0,2 нм для систем DWDM, волоконно-оптичних датчиків і точних лазерних джерел. З додатковим надшироким діапазоном довжин хвиль від 1527,22 нм (C63) до 1610,92 нм (L61) у C-діапазоні та L-діапазоні цей лазер забезпечує оптичну вихідну потужність 10 мВт CW. Розміщений у промисловому стандартному 14-контактному корпусі типу «метелик» із вбудованим термоелектричним охолоджувачем (TEC), термістором, фотодіодом монітора та вбудованим оптичним ізолятором.

Надіслати запит

Опис продукту

Огляд продукту - Лазерний діод C+L DWDM DFB 10 мВт

Лазерний діод Box Optronics 10 мВт C+L діапазону DWDM DFB — це прецизійне джерело лазера з довжиною хвилі з додатковими 1527,22~1610,92 нм діапазоном C+L з точністю ±0,2 нм і оптичною вихідною потужністю 10 мВт. Інтегрований TEC, термістор, фотодіод монітора та оптичний ізолятор у стандартному 14-контактному корпусі типу «метелик», що забезпечує стабільне керування довжиною хвилі, низький рівень шуму та легку інтеграцію в систему OEM. Призначений для систем зв’язку DWDM, оптоволоконного датчика та прецизійних оптичних приладів.

Основні характеристики - Лазерний діод C+L DWDM DFB 10 мВт

· Довжини хвиль діапазону C+L додатково: від 1527,22 нм (C63) до 1610,92 нм (L61)

· Високий коефіцієнт придушення бічного режиму: ≥40 дБ мінімум, 50 дБ типово (CW)

· Шум низької відносної інтенсивності (RIN): ≤ -145 дБ/Гц (20-1000 МГц)

· Вбудований оптичний ізолятор: ізоляція ≥30 дБ

· Вбудований термоелектричний охолоджувач (TEC) і термістор 10 кОм для стабілізації довжини хвилі

· Варіанти волокна: одномодове волокно SMF-28e або волокно з збереженням поляризації PM1550

· Стандартний оптоволоконний роз’єм FC/APC або індивідуальний

· Інтегрований фотодіод монітора для контролю вихідної потужності

· Сертифікат надійності Telcordia GR-468, відповідає RoHS

Типове застосування - Лазерний діод C+L DWDM DFB 10 мВт

· Системи передачі щільного мультиплексування за довжиною хвилі (DWDM) у C-діапазоні та L-діапазоні

· Модулі передавача DWDM і транспондерні карти для телекомунікаційних мереж

· Волоконно-оптичні системи вимірювання температури, деформації та вібрації

· Аналіз оптичного спектру та опорні джерела довжини хвилі

· Обладнання для тестування та визначення характеристик оптичних компонентів

· Дослідження та розробки в лабораторіях фотоніки та оптичного зв’язку

· Інтеграція OEM у телекомунікаційне передавальне обладнання та тестові інструменти

Технічні характеристики продукту - Лазерний діод DWDM DFB діапазону C+L 10 мВт

Абсолютні максимальні рейтинги

Параметр	символ	Хвороба	Хв.	Тип.	Макс.	одиниця
Температура зберігання	ц	-	-40	-	85	°C
Робоча температура корпусу	Топ	-	-20	-	70	°C
Прямий струм	ЯКЩО	CW	-	-	200	мА
Зворотна напруга лазера	VLR	-	-	-	2	V
Прямий струм PD	ІФПД	-	-	-	5	мА
Зворотна напруга PD	ВРПД	-	-	-	10	V
ТЕС Струм	ITEC	-	-	-1,5	+1,5	A
Напруга TEC	VTEC	-	-	-3,5	+3,5	V

Оптичні характеристики (T = 25°C, температура лазера)

Параметр	символ	Тестовий стан	Хв.	Тип.	Макс.	одиниця
Центральна довжина хвилі	λc	TL=15~35°C, CW	Показано у вибраних каналах			нм
Пікова оптична вихідна потужність	PO	-	10	-	-	мВт
Спектральна ширина лінії	LW	FWHM	-	3	5	МГц
Коефіцієнт придушення бічного режиму	SMSR	CW	40	50	-	дБ
Оптична ізоляція	-	-	30	-	-	дБ
Шум відносної інтенсивності	RIN	20–1000 МГц	-	-	-145	дБ/Гц
Дрейф довжини хвилі (EOL)	Δλ	Термін служби 25 років	-	-	±0,1	нм
Температурний коефіцієнт довжини хвилі	Δλ/ΔT	TEC від 15°C до 35°C	-	0.09	-	нм/°C
Коефіцієнт струму за довжиною хвилі	Δλ/ΔI	-	-	0.01	-	нм/мА

Електричні характеристики (T = 25°C, температура лазера)

Параметр	символ	Тестовий стан	Хв.	Тип.	Макс.	одиниця
Пороговий струм	Іт	-	-	10	35	мА
Ефективність схилу	η	PO=10 мВт, CW	0.05	0.13	0.2	мВт/мА
Робочий струм	Iop	PO=10 мВт, CW	-	100	150	мА
Установлена температура TEC	ц	-	15	-	35	°C
Лазерна пряма напруга	VF	PO=10 мВт, CW	-	1.2	3.0	V
Монітор PD Current	IMPD	PO=10 мВт, CW	10	-	2500	мкА
Монітор Dark Current	ID	IF=0мА, VRPD=5В	-	-	0.1	мкА
Струм термістора	МТЦ	-	10	-	100	мкА
Опір термістора	RTH	TL=25°C	9.5	10	10.5	кОм
Константа термістора	B	-	3800	-	4100	K
ТЕС Струм	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
Напруга TEC	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Ємність TEC	ΔT	Tc=70°C	-	-	50	°C

Вибрані канали: Номер деталі та Центральна довжина хвилі лазера, як показано нижче

Канал	Номер деталі	Хв. Довжина хвилі (нм)	Тип. Довжина хвилі (нм)	Макс. Довжина хвилі (нм)	одиниця
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	нм
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	нм
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	нм
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	нм
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	нм
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	нм
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	нм
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	нм
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	нм
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	нм
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	нм
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	нм
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	нм
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	нм
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	нм
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	нм
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	нм
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	нм
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	нм
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	нм
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	нм
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	нм
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	нм
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	нм
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	нм
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	нм
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	нм
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	нм
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	нм
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	нм
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	нм
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	нм
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	нм
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	нм
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	нм
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	нм
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	нм
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	нм
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	нм
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	нм
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	нм
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	нм
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	нм
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	нм
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	нм
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	нм
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	нм
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	нм
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	нм
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	нм
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	нм
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	нм
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	нм
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	нм
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	нм
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	нм
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	нм
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	нм
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	нм
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	нм
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	нм
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	нм
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	нм
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	нм
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	нм
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	нм
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	нм
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	нм
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	нм
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	нм
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	нм
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	нм
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	нм
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	нм
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	нм
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	нм
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	нм
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	нм
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	нм
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	нм
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	нм
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	нм
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	нм
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	нм
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	нм
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	нм
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	нм
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	нм
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	нм
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	нм
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	нм
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	нм
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	нм
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	нм
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	нм
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	нм
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	нм
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	нм
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	нм
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	нм
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	нм
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	нм
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	нм
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	нм
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	нм
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	нм
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	нм
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	нм
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	нм
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	нм
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	нм
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	нм
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	нм
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	нм
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	нм
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	нм
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	нм
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	нм
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	нм
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	нм
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	нм
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	нм
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	нм
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	нм
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	нм
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	нм
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	нм
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	нм
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	нм
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	нм
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	нм
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	нм
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	нм
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	нм
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	нм
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	нм
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	нм
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	нм
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	нм
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	нм
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	нм
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	нм
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	нм
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	нм
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	нм
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	нм
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	нм
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	нм
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	нм
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	нм
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	нм
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	нм
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	нм
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	нм
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	нм
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	нм
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	нм
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	нм
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	нм
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	нм
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	нм
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	нм
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	нм
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	нм
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	нм
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	нм
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	нм
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	нм
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	нм
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	нм
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	нм
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	нм
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	нм
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	нм
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	нм
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	нм
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	нм
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	нм
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	нм
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	нм
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	нм
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	нм
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	нм
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	нм
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	нм
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	нм
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	нм
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	нм
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	нм
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	нм
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	нм
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	нм
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	нм
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	нм
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	нм
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	нм
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	нм
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	нм
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	нм
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	нм
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	нм
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	нм
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	нм
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	нм
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	нм

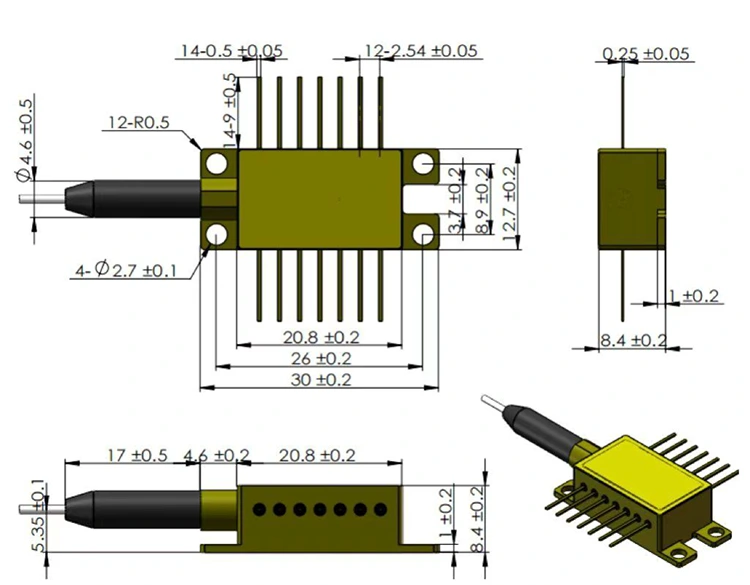

Визначення пакета та PIN-коду

Тип упаковки: 14-контактний герметичний пакет типу "метелик".

Вбудовані компоненти: оптичний ізолятор, термоелектричний охолоджувач (TEC), термістор, фотодіод монітора

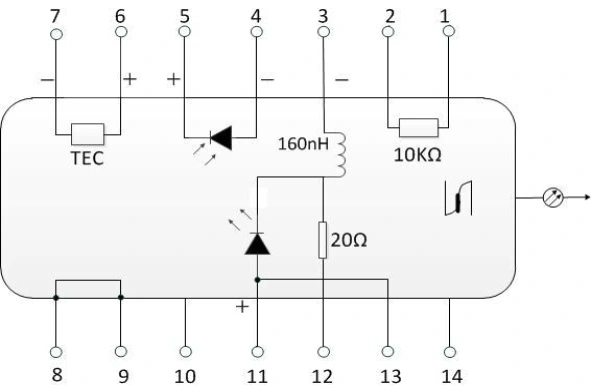

Тип 1 Pin-out

Pin	опис	Pin	опис
1	Термістор	14	NC (без підключення)
2	Термістор	13	Лазерний анод (+)
3	Лазерне зміщення постійного струму (катод) (-)	12	Лазерний радіочастотний катод (-)
4	Анод монітора PD (-)	11	Лазерний анод (+)
5	Катод монітора PD (+)	10	NC (без підключення)
6	TEC (+)	9	Підстава справи
7	TEC (-)	8	Підстава справи

Тип 2 Pin-out

Pin	опис	Pin	опис
1	TEC (+)	14	TEC (-)
2	Термістор	13	Підстава справи
3	Анод монітора PD (-)	12	NC (без підключення)
4	Катод монітора PD (+)	11	Лазерний катод (-)
5	Термістор	10	Лазерний анод (+)
6	NC (без підключення)	9	NC (без підключення)
7	NC (без підключення)	8	NC (без підключення)

Інформація для замовлення - Лазерний діод DWDM DFB діапазону C+L 10 мВт

Типова номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Приклад: BFLD-C34-10SM-FA

Поле	Код	опис
Тип лазера	BFLD	Лазерний діод ButterflyDFB
Довжина хвилі	Cxx /Hxx/ Lxx/Qxx	C63-C01 або H62-H01 або L00-L61 або Q00-Q61
Вихідна потужність	10	10 мВт
Тип волокна	SM / PM	SM = одномодовий (SMF-28e); PM = Збереження поляризації (PM1550)
Тип роз'єму	FA / SA	FA = FC/APC; SA = SC/APC; Доступні інші роз'єми
Розпіновка	NULL / 2	NULL = Тип 1 (за замовчуванням); 2 = насос типу 2

Часті запитання (FAQ)

Питання: Яка різниця між конфігураціями контактів типу 1 і типу 2?

A: Тип 1 дотримується стандартної конфігурації телекомунікаційного контакту-метелика, який зазвичай використовується для передавачів DWDM і програм високошвидкісного оптичного зв’язку. Він забезпечує спеціальні з’єднання для лазерного зміщення, радіочастотної модуляції, TEC, термістора та сигналів фотодіодів монітора для забезпечення сумісності зі схемами лазерного драйвера телекомунікацій.

Тип 2 оптимізований для застосування лазера з насосом із спрощеним електричним інтерфейсом і іншою схемою TEC для роботи насоса високої потужності та керування температурою.

В обох конфігураціях використовується однаковий 14-контактний механічний пакет типу «метелик», але призначення їхніх електричних контактів різне. Вони механічно сумісні, але вимагають різних макетів друкованої плати та дизайну драйверів.

З: Чому вбудований оптичний ізолятор важливий для DWDM і датчиків?

В: У системах передачі DWDM і оптоволоконних датчиків оптичні відбиття від з’єднувачів, волоконних інтерфейсів і оптичних компонентів можуть повертатися в лазерну порожнину. Цей оптичний зворотний зв’язок може призвести до нестабільності режиму, флуктуації довжини хвилі, збільшення шуму та погіршення продуктивності системи.

Вбудований оптичний ізолятор з ізоляцією ≥30 дБ пригнічує ці зворотні відбиття, покращуючи стабільність довжини хвилі, зменшуючи шум, спричинений зворотним зв’язком, і забезпечуючи надійну роботу в таких програмах, як когерентне виявлення, чутливість до оптоволокна та малошумна оптична передача.

З: Чи можу я отримати спеціальну довжину хвилі поза стандартним списком діапазонів C+L?

A: Так. Ми підтримуємо налаштовані довжини хвиль на основі конкретних вимог програми. Для лазерних продуктів DWDM доступні індивідуальні довжини хвилі в межах нашого кваліфікованого діапазону довжин хвиль (наприклад, 1527–1611 нм, залежно від наявності чіпа).

Інші діапазони довжин хвиль, включаючи O-діапазон (1260–1360 нм) і S-діапазон (1460–1530 нм), також можна розглядати для конкретних застосувань.

Здійсненність спеціальної довжини хвилі залежить від наявності лазерного чіпа, дизайну решітки та графіка виробництва. Будь ласка, зв’яжіться з нами для оцінки вашої цільової довжини хвилі та деталей застосування.

Супутні товари

· DWDM 14PIN Butterfly Analog Laser for CATV -ITU-T Grid CH18-64 1526,44~1563,05 нм, високолінійна радіочастотна передача по волокну

· LAN-WDM 10 мВт оптоволоконний лазер - 1266,5~1345,5 нм додатково, призначений для оптичних трансиверів 400G/800G

· Лазерне джерело DFB CWDM 1270-1650 нм – для оптичного зв’язку та розподіленого оптоволоконного зондування

· Оптоволоконний лазер потужністю 1550 нм 1 Вт – джерело високої потужності для засівання волоконним лазером, оптичного посилення та промислової фотоніки

· 1550 нм DFB 100 кГц BTF вузьколінійний лазер – джерело низькофазового шуму для когерентного зв’язку, LiDAR і точного зондування

Специфікація - 10 мВт C+L діапазону DWDM DFB лазерний діод

Технічний паспорт

Додайте цю сторінку в закладки для зручного використання в майбутньому.

Гарячі теги: Китай 10 мВт C L діапазону DWDM DFB лазерний діод Виробник, постачальник, фабрика

Пов'язана категорія

Надіслати запит

Контактна інформація



Адреса

Кімната 901, будівля A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, China


Тел

+86-13322933691


Електронна пошта

sales06@boxoptronics.com

Шукаєте конкурентоспроможні ціни на оптові замовлення? Надішліть запит до Box Optronics для отримання високопродуктивних лазерів DFB, SLED та волоконних пристроїв PM. Отримайте професійну цінову пропозицію протягом 24 годин.
