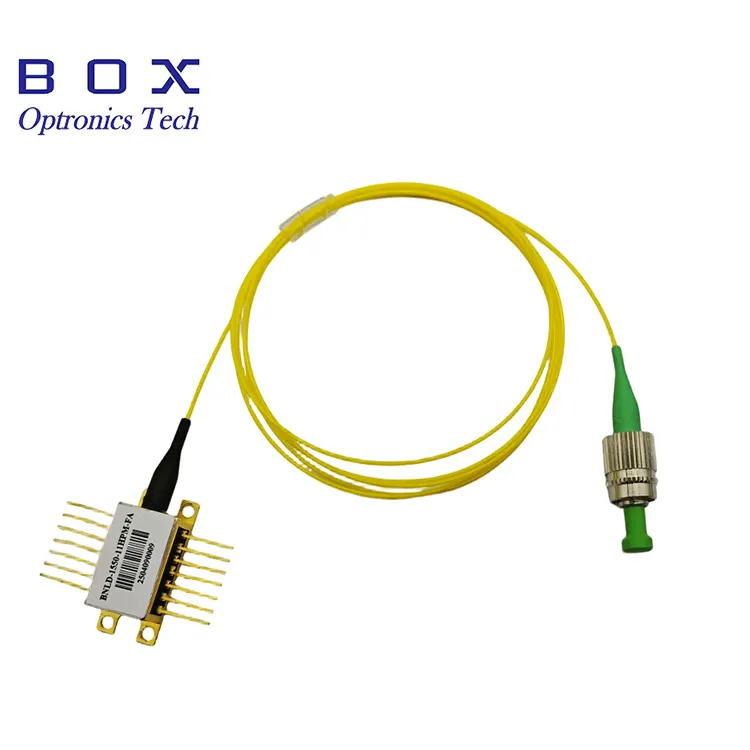

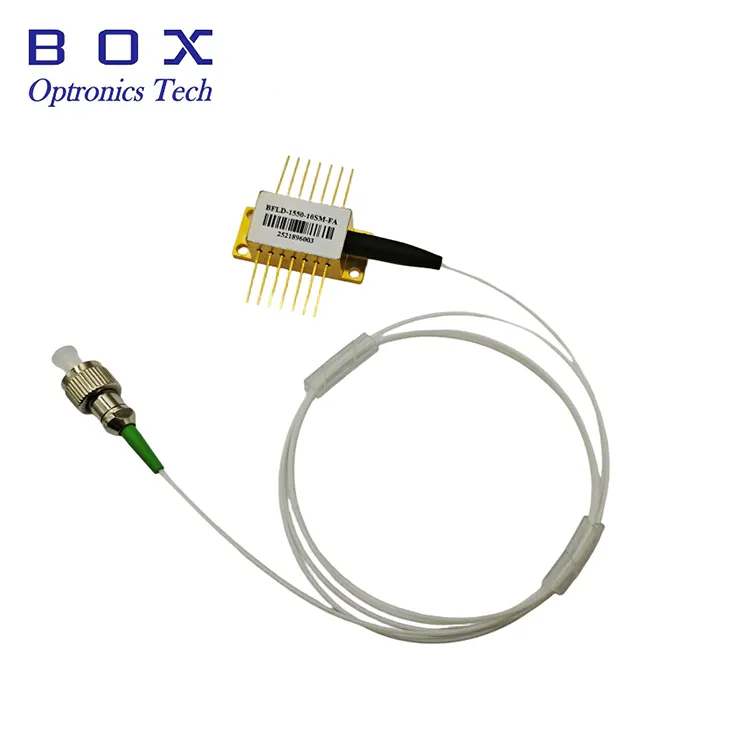

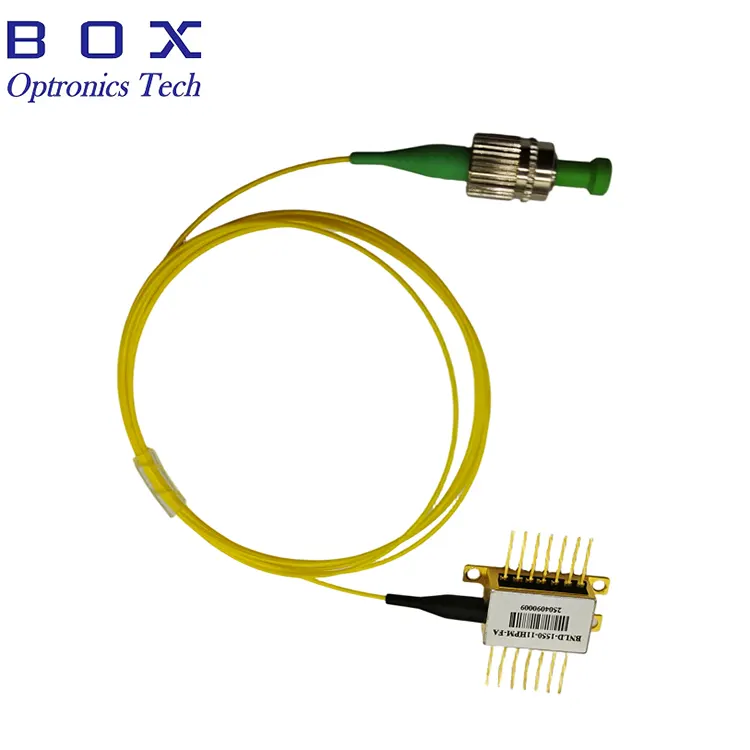

1530 нм 40 мВт DFB оптоволоконний лазер

Огляд продукту - волоконно-волоконний лазер DFB потужністю 1530 нм потужністю 40 мВт

Оптоволоконний лазер 1530 нм потужністю 40 мВт DFB (модель BFLD-1530-40SM-FA) – це високопродуктивний лазерний діод із розподіленим зворотним зв’язком, розроблений для додатків, які потребують стабільного одномодового оптичного виходу високої потужності. Забезпечуючи оптичну вихідну потужність мінімум 40 мВт через одномодове волокно з роз’ємом FC/APC, цей пристрій має вбудований оптичний ізолятор для запобігання зворотному відбиванню та забезпечення стабільної роботи.

Розміщений у 14-контактному корпусі типу «метелик» із вбудованим термоелектричним охолоджувачем (TEC) і терморезистором для точної стабілізації довжини хвилі та потужності, лазер пропонує чудовий коефіцієнт придушення бічної моди (≥35 дБ) і надійну роботу в діапазоні робочих температур. OC-48-сумісна розпіновка спрощує інтеграцію в існуючі системи.

Цей лазер добре підходить для систем оптичного тестування, оптичних систем високої потужності, волоконно-оптичних датчиків і приладів, які потребують стабільних потужних лазерних джерел 1530 нм.

Основні характеристики - волоконно-волоконний лазер DFB потужністю 1530 нм потужністю 40 мВт

· Висока оптична вихідна потужність: мінімум 40 мВт, типова 50 мВт (вихід SM-волокна)

· Центральна довжина хвилі: 1530 нм (діапазон: 1527–1533 нм)

· Високий коефіцієнт придушення бокового режиму (SMSR): ≥35 дБ

· Вбудований оптичний ізолятор для захисту від зворотного відбиття

· Пігтейл одномодового волокна з роз’ємом FC/APC

· 14-контактний корпус типу «метелик» із вбудованим TEC і термістором

· Сумісність розводок OC-48 для легкої системної інтеграції

· Вбудований моніторний фотодіод для моніторингу живлення

· Точна стабілізація довжини хвилі та потужності за допомогою керування TEC

· Низький пороговий струм: 20 мА типово

· Герметичний пакет «метелик» для тривалої надійності

Типове застосування - волоконно-волоконний лазер DFB потужністю 1530 нм потужністю 40 мВт

· Системи оптичного тестування та вимірювання

· Додатки оптоволоконного та розподіленого зондування

· Засвічувальні лазери оптичного підсилювача та джерела сигналу

· Системи мультиплексування за довжиною хвилі (WDM).

· Тестове обладнання оптичного зв’язку

· Лабораторне та дослідницьке обладнання

· Характеристика та тестування фотонних компонентів

· Аналіз та вимірювання оптичного спектру

· Промислові лазерні системи та інтеграція OEM

Технічні характеристики продукту - волоконно-волоконний лазер DFB потужністю 1530 нм потужністю 40 мВт

Абсолютні максимальні рейтинги

Електрооптичні характеристики (T = 25°C, IF = IOP)

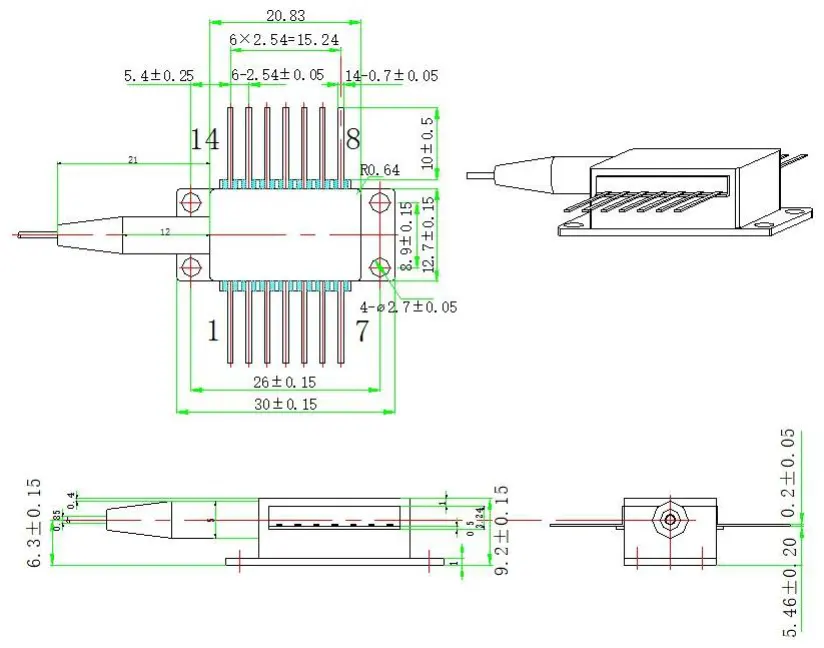

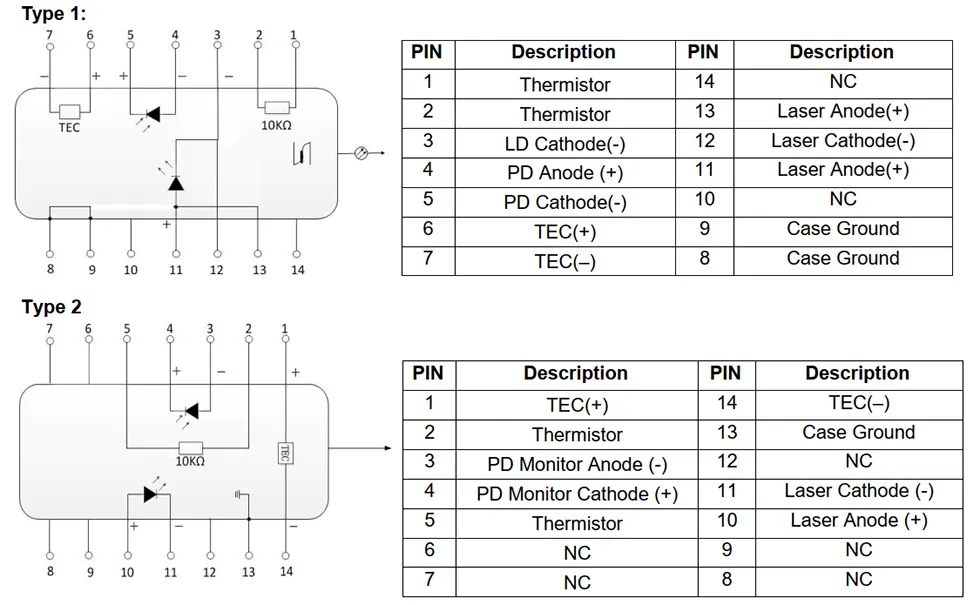

Упаковка та чіткість штифтів - 1530 нм 40 мВт DFB волоконний лазер

Інформація для замовлення - волоконно-волоконний лазер DFB потужністю 1530 нм потужністю 40 мВт

Доступні моделі

Примітка. Спеціальні довжини хвилі в межах С-діапазону, альтернативні рівні потужності, різні довжини волокна та варіанти роз’ємів доступні за запитом. Зв’яжіться з нашою командою продажів, щоб дізнатися про ціну та час виконання замовлення.

Чому варто вибрати лазери Box Optronics DFB?

· Перевірена технологія лазерного чіпа DFB із узгодженими характеристиками довжини хвилі та потужності

· 100% функціональне тестування та перевірка вигорання перед відправкою

· Конкурентоспроможні ціни з прямими постачаннями з заводу

· Гнучка кількість замовлень — підтримка як прототипів науково-дослідних робіт, так і серійного виробництва

· Параметри налаштування довжини хвилі, потужності, довжини волокна, роз’єму та конфігурації контактів

· Довгострокова стабільність поставок для виробничих програм і системної інтеграції

· Герметична упаковка типу «метелик» з інтегрованим TEC для надійної роботи

· Міжнародна доставка через DHL/UPS/FedEx із повним відстеженням

Часті запитання (FAQ)

З: Яка різниця між лазерами DFB і FP?

A: Лазери DFB (розподіленого зворотного зв’язку) містять вбудовану структуру грат, яка забезпечує роботу в одному поздовжньому режимі (SLM) із вузькою шириною лінії та високим коефіцієнтом придушення бічної моди (SMSR ≥35 дБ для цього пристрою). Лазери FP (Фабрі-Перо) зазвичай працюють з декількома поздовжніми модами та мають більш широкий спектральний вихід.

Лазери DFB є кращими для застосувань, що вимагають точного контролю довжини хвилі та високої стабільності, таких як системи WDM, датчики волокна та прецизійні прилади, тоді як лазери FP зазвичай використовуються для економних застосувань, де строгий контроль довжини хвилі менш критичний.

З: Чому вбудований ізолятор важливий?

Відповідь: Зворотні відбиття від волоконних з’єднань, оптичних компонентів або кінців волокна можуть потрапити назад у лазерний діод, викликаючи коливання вихідної потужності, нестабільність довжини хвилі та підвищений шум. Вбудований оптичний ізолятор зменшує оптичний зворотний зв'язок, допомагаючи підтримувати стабільну вихідну потужність, стабільність довжини хвилі та низький рівень шуму.

З: Яка роль TEC і термістора?

A: Термоелектричний охолоджувач (TEC) і термістор працюють разом, щоб підтримувати температуру лазерного чіпа завдяки точному контролю температури корпусу. Оскільки довжина хвилі лазера та вихідна потужність залежать від температури, точний контроль температури забезпечує стабільну роботу в різних умовах навколишнього середовища. Термістор 10 кОм (значення B 3950 К) забезпечує зворотний зв’язок температури з контролером TEC, який регулює струм TEC для підтримки заданої температури. Це важливо для додатків, які потребують постійної довжини хвилі та потужності.

Q: Що означає сумісність з розпіновкою OC-48?

Відповідь: OC-48-сумісна розпіновка відноситься до призначення контактів пакету метелика, зазвичай прийнятого в програмах оптичного зв’язку OC-48 (2,5 Гбіт/с SONET/SDH). Ця сумісність спрощує інтеграцію в системи, що використовують аналогічні електричні та механічні інтерфейси. Два варіанти розводки (тип 1 і тип 2) доступні для адаптації до різних систем.

Q: Яка мінімальна кількість замовлення (MOQ)?

A: MOQ становить 1 шт. Ми підтримуємо гнучку кількість замовлення. Стандартні моделі можуть поставлятися в невеликих кількостях для досліджень і розробок і створення прототипів, а також у великих обсягах для виробництва. Зв’яжіться з нашою командою продажів, щоб дізнатися конкретну ціну на необхідну кількість.

З: Чи можу я отримати власну довжину хвилі або рівень потужності?

Відповідь: Так, ми пропонуємо варіанти налаштування, включаючи сумісні з CWDM довжини хвиль та інші налаштовані довжини хвиль у межах доступного діапазону, альтернативні рівні вихідної потужності, власну довжину волокон, різні типи роз’ємів (FC/APC, FC/UPC, LC тощо) і індивідуальні конфігурації контактів. Зв’яжіться з нами з вашими конкретними вимогами, і наша команда інженерів розгляне техніко-економічне обґрунтування та надасть цінову пропозицію.

Q: Який струм приводу необхідний для досягнення вихідної потужності 40 мВт?

В: Типовий робочий струм при 25°C становить 200 мА, максимум 300 мА. Пороговий струм зазвичай становить 20 мА (14 мА мінімум, 50 мА максимум). Фактичний робочий струм може відрізнятися між окремими пристроями та температурою. Ми рекомендуємо використовувати драйвер лазерного діода з відповідним обмеженням струму та функцією APC (автоматичне керування потужністю) для стабільної роботи.

Питання: чи упаковка метелика герметично закрита?

Відповідь: Так, 14-контактний пакет типу «метелик» герметично закритий, захищаючи лазерний чіп, ізолятор і внутрішні компоненти від вологи, пилу та забруднень навколишнього середовища. Це забезпечує надійну тривалу роботу та є важливим для підтримки постійної продуктивності протягом усього терміну служби виробу.

Специфікація та тестовий аркуш-1530 нм 40 мВт DFB Fiber Coupled Laser

технічний паспорт

тестовий лист
