Лазерне джерело CWDM 1270-1650 нм DFB

Зміст

1. Введення Лазерне джерело CWDM 1270-1650 нм DFB із вбудованими схемами приводу

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Це лазерне джерело CWDM 1270-1650 нм DFB Вбудовані схеми приводу використовують напівпровідниковий лазерний чіп DFB з виходом потужність понад 10 мВт, волокно SM/PM, відмінна потужність і спектральна стабільність. Це підтримує настільні та модульні конфігурації з комунікаційним інтерфейсом або програмне забезпечення моніторингу для системної інтеграції. Підходить для нелінійної оптики дослідження, волоконно-лазерне накачування та оптичні системи тестування. Уникайте частого підключення/ від’єднання оптоволоконних роз’ємів для запобігання накопиченню пилу та торцю пошкодження.

Продукт Технічні характеристики

Особливості продукту

● Потужність і спектральна стабільність;

● Вихідна потужність регульований 10~100%;

● Модуль/настільний необов’язковий, із зручним моніторингом зв’язку інтеграція;

● Підтримує Налаштування оптоволокна SM/PM для різних оптичних систем.

Застосування продукту

● Оптичні системи передачі;

● Накачування волоконним лазером;

● Дослідження нелінійної оптики.

Деталі продукту

● Довжина хвилі CWDM 1270~1650 нм, допуск WL +/-3 нм.

(Доступна одна довжина хвилі кожні 20 нм.)

1270 нм 1290 нм 1310 нм 1330 нм 1350 нм 1370 нм 1390 нм 1410 нм 1430 нм 1450 нм 1470 нм 1490 нм 1510 нм 1530 нм 1550 нм 1570 нм 1590 нм 1610 нм 1630 нм 1650 нм

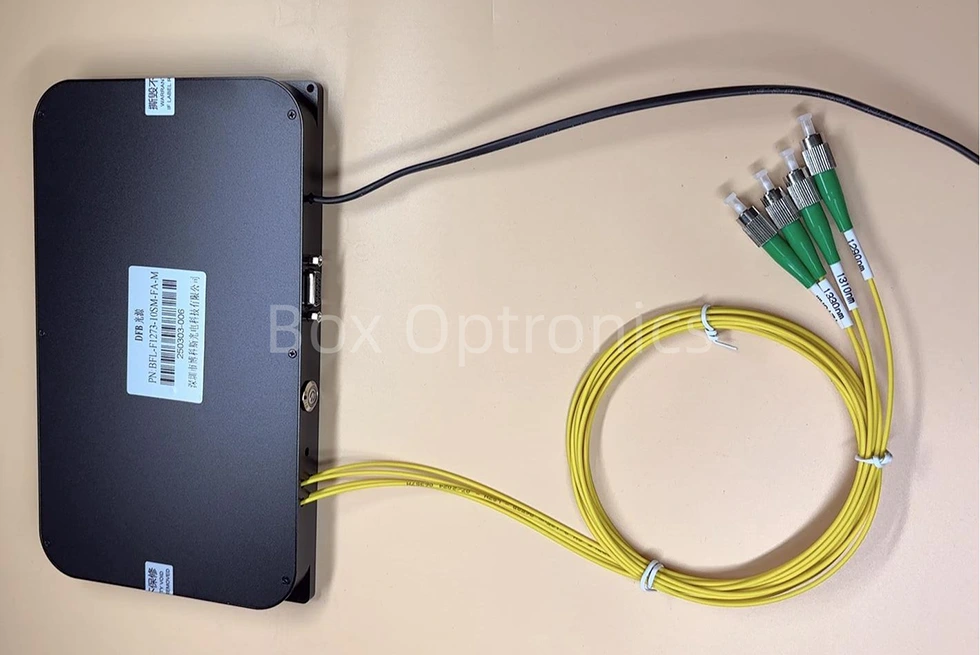

*Підтримка індивідуального багатоканального лазерного джерела DFB

● Стандартні аксесуари

Етапи операції

Крок 1. Розпакування: перед складанням перевірте чи всі аксесуари повні, включаючи модуль джерела лазера, дані USB кабель, адаптер живлення, протокол випробувань тощо.

Крок 2. Джерело живлення: підключено до мережі постійного струму імпульсне джерело живлення або регульоване джерело живлення, яке відповідає їх потужності вимоги до постачання. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на волоконному з’єднувачі або фланці, перевірте торець волокна та під’єднати волокно або з’єднати волокно з пристроєм або вимірювачем потужності, який потрібно перевірити після підтвердження відсутності забруднень і пошкоджень.

Setp4. Підключіться до головного комп’ютера: використовуйте Кабель даних USB-RS485 DB9 для підключення лазерного джерела DFB до комп’ютера; комп’ютер повинен спочатку встановити спеціальний драйвер послідовного порту, щоб ідентифікувати Кабель даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не може бути належним чином підключений і переданий. Будь ласка, запитайте Box Optronics для водія.

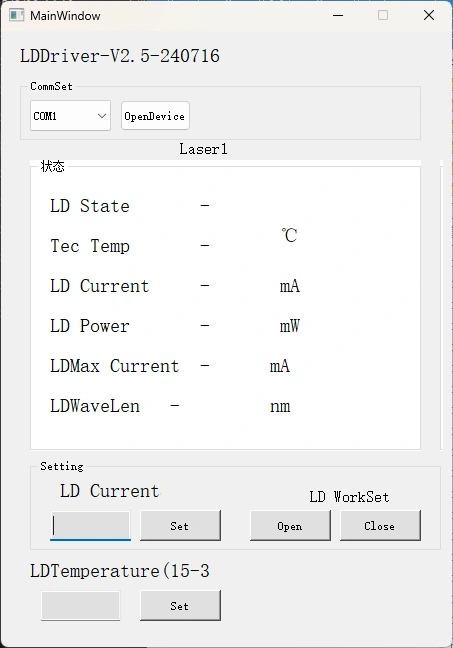

Крок 5. Програмне забезпечення керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК контролюйте струм LD і температуру LD лазерного джерела DFB. Виберіть правильний порт, установіть струм і температуру, потім натисніть кнопку відкриття. (До запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не варто негайно застосувати повний струм.)

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте волоконне з'єднання.

Замовлення інформації

наприклад: BLD-1550-1HSM-FA-M

(Інформація для замовлення: лазерне джерело CWDM 1550 нм DFB із вбудованим приводом Схеми, вихідна потужність 100 мВт, з волокном SMF-28e, роз'єм FC/APC, модуль пакет).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● Уникайте частого підключення/від’єднання оптоволоконних роз’ємів, щоб запобігти накопичення пилу та пошкодження торця.

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте за допомогою a детектор торця волокна перед підключенням. Завжди підключайте/від’єднуйте волокна без живлення, щоб уникнути опіку торця. Закрийте невикористовувані роз’єми пилозахисними ковпачками.

● Зберігайте обладнання в сухому місці без вологи.

● Пам’ятайте про це, використовуючи модуль лазерного джерела протягом тривалого часу враховуйте розсіювання тепла та вентиляцію модуля та розмістіть модуль на радіаторі.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
