Лазерний діод накачки з TEC-охолодженням 980 нм

Box Optronics є професійним виробником і постачальником 980 нм TEC-Cooled Pump Laser Diode в Китаї. Завдяки рокам глибокого вдосконалення та багатому досвіду в галузі оптоелектронних лазерів ми присвятили себе проектуванню, розробці та масовому виробництву високопродуктивного лазерного діода накачки з TEC-охолодженням з довжиною 980 нм. Наша продукція вирізняється стабільною продуктивністю, суворим контролем якості та конкурентоспроможною ціною, а також отримала широке визнання на основних європейських, американських і світових ринках оптоелектронних додатків. Ми щиро сподіваємося на встановлення довгострокового взаємовигідного партнерства з вами.

Надіслати запит

Опис продукту

Зміст

1. Представлення 980 нм TEC-охолоджуваного лазерного діода насоса

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Приклад упаковки

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та післяпродажне обслуговування

Ознайомлення з продуктом

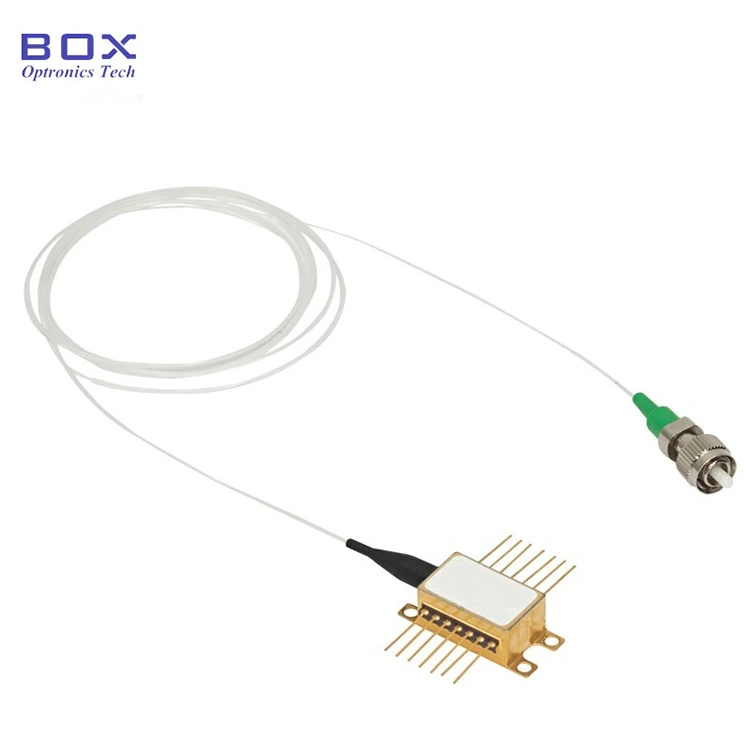

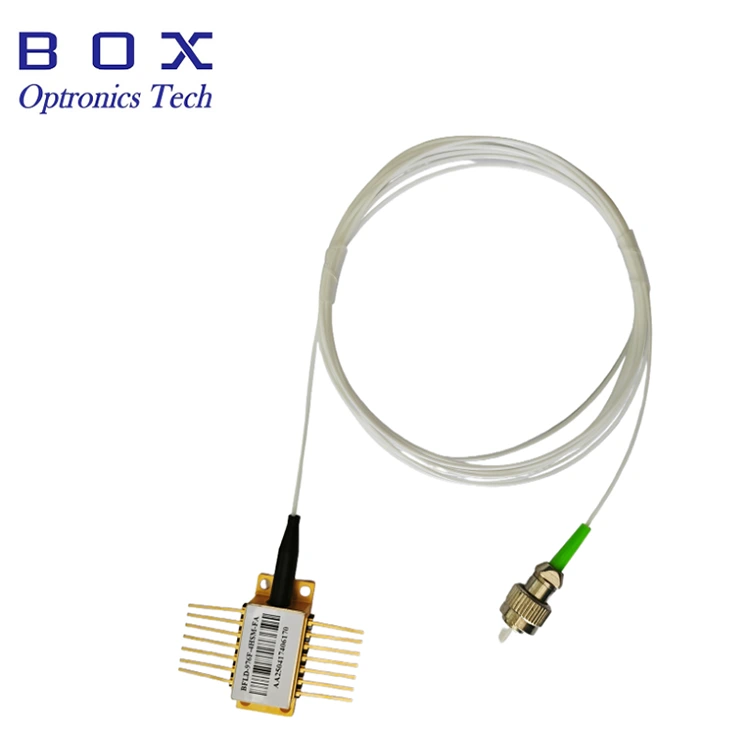

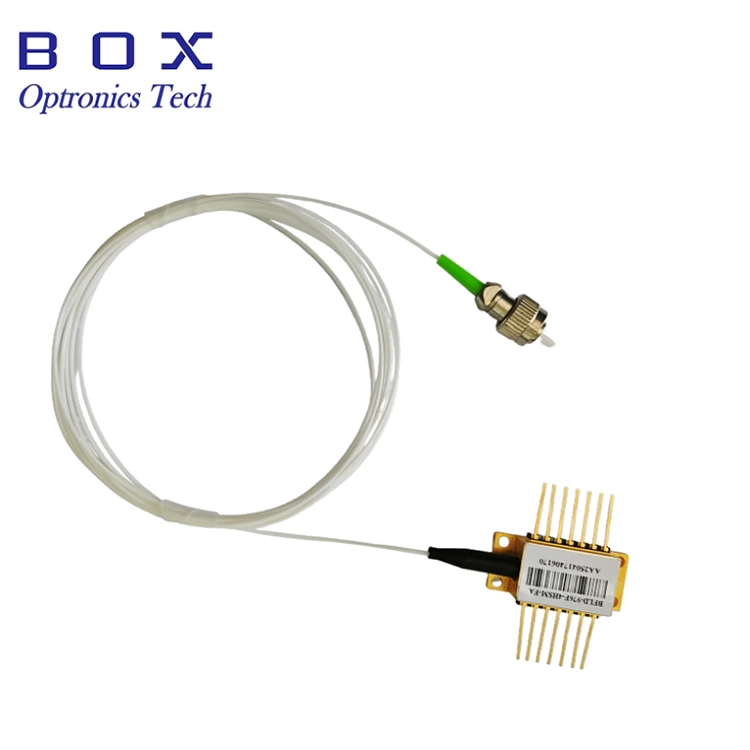

980-нм TEC-Cooled Pump Laser Diode — це високоефективний оптоелектронний компонент для оптичного зв’язку, волоконних підсилювачів і лазерного накачування. Вбудоване охолодження TEC забезпечує стабільну продуктивність. Центральна довжина хвилі 974 нм або 976 нм, за бажанням. 14-контактний пакет метелик. Вихідна потужність 200 мВт/ 400 мВт/ 600 мВт. З’єднані волокном SM або PM. Гарантія 12 місяців. Цей пристрій чутливий до статичної електрики. Необхідно суворо дотримуватися заходів антистатичного захисту пристрою.

Технічні характеристики продукту

Параметр	символ	Хв.	Тип.	Макс.	одиниця	Примітки
LD Пороговий струм	ITH		45	80	мА	CW
Вихідна потужність	PF			600	мВт	Якщо (BOL) <900 мА
LD Прямий струм	ЯКЩО			1200	мА	PF = Номінальна потужність
Потужність без перегинів	PKINK	450			мВт	>=1,2*Номінальна потужність
Безперегинний струм	ІКІНК	>=1,2*Якщо (BOL)			мА	[1]
LD Пряма напруга	VF			2.5	V	PF = Номінальна потужність
Центральна довжина хвилі	λC	973	974	975	нм	Пік, PF = Номінальна потужність
Центральна довжина хвилі	λC	975	976	977	нм	пік
Поворот пікової довжини хвилі	△λp/△Tamb			0.02	нм/℃	T: FBG Temp.
Ширина спектру	△λ			2	нм	RMS@-13 дБ
Стабільність спектру		-0,5		0.5	нм	PF=Номінальна потужність, t=60с
Монітор чуйності	IM/PF		1	20	мкА/мВт	VPD=5V, PF=номінальна потужність
Монітор стабільності відгуку				20%		@Усі робочі темп.
Монітор темнового струму	ID			50	nA	VPD=5В
ТЕС Струм	ITEC			2	A	TCASE=75 ℃
Напруга TEC	VTEC			3.5	V	TCASE=75 ℃
Споживана потужність модуля TEC	P			5	W	TCASE=75 ℃
Стабільність живлення >20 мВт 10-20 мВт 3,5-10 мВт				0.2 0.5 1	дБм	Від піку до піку, t=60 с, дискретизація від постійного струму до 50 кГц, TC=25 ℃
Помилка відстеження	TE	-0,5		0.5	дБ	TC = -5 ~ 75 ℃, посилання на [2]
Опір термістора	RTH	9.5	10	10.5	Км	TSTG=25 ℃
Термістор B постійний	BTH		3900		k	TSTG=25 ℃

Особливості продукту

Робоча потужність без перегинів до 600 мВт.

Волокно SM і PM є необов’язковими.

Стабілізація волоконної решітки Брегга.

Інтегрований охолоджувач TEC, термістор і моніторний діод.

Застосування продукту

Накачування волоконного підсилювача.

Зондування та вимірювання.

Кабельне телебачення.

Системи DWDM.

Фемтосекундні системи.

Деталі продукту

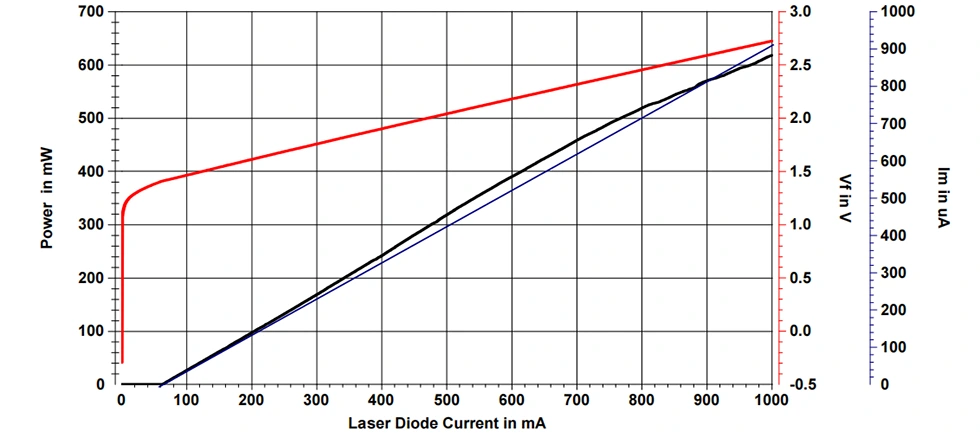

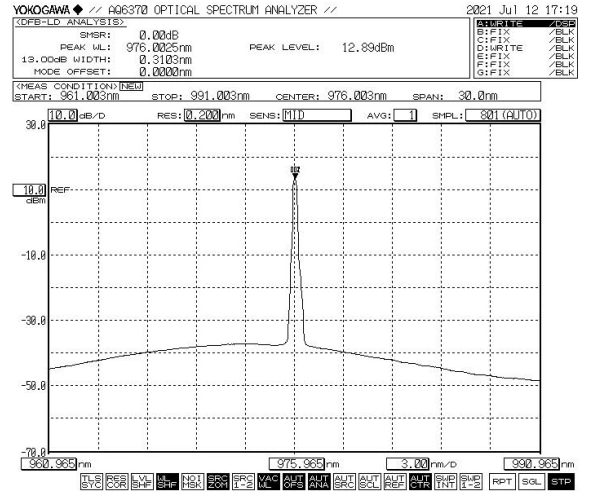

Типовий спектр і PIV: 976 нм, допуск WL +/-1 нм, 600 мВт

1060nm 5mW SLED Laser Diode

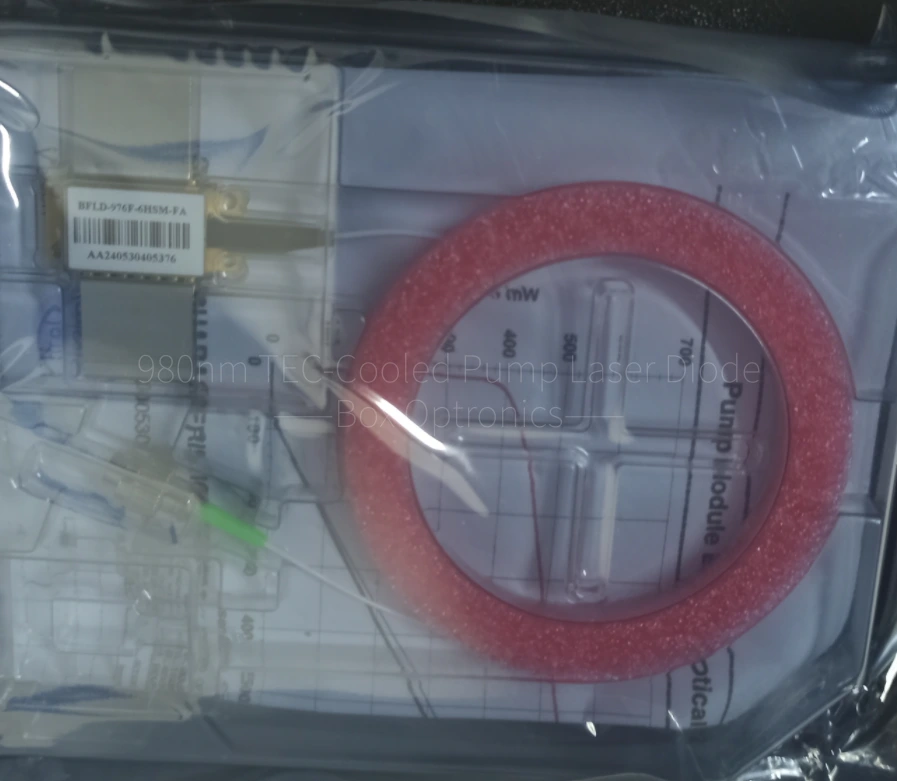

Приклад упаковки

	Аксесуари	Кількість
1	Лазерний діод накачки з TEC-охолодженням 980 нм	1
2	Звіт про випробування продукту	1

* Автономний пристрій; немає вбудованого драйвера (зовнішній драйвер необов'язковий).

1060nm 5mW SLED Laser Diode

Інформація про замовлення

Ім'я

Довжина хвилі

FBG

Вихідна потужність

Тип волокна

Роз'єм

Захисна трубка

BFLD

-XXX

-XX

Лазер накачування 980 нм

974:974 нм

976: 976 нм

Ф: З

2H: 200 мВт

4H: 400 мВт

6H: 600 мВт

...

інше

SM: Одиночний режим

PM: Збереження поляризації

N: Нуль

FA: FC/APC

SA: SC/APC

інше

0: Голе волокно

1:900um Вільна трубка

наприклад: BFLD-976F-6HSM-N0

(Інформація про замовлення: 980 нм TEC-Cooled Pump Laser Diode, пакет «метелик», 976 нм, з FBG, вихідна потужність 600 мВт, волокно SM, без роз’єму, чисте волокно).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Таблиця даних і тестова таблиця

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати

Умови котирування

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

Умови оплати

Доступні PayPal і T/T.

Час виконання

На виготовлення йде близько 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

При роботі цей прилад випромінює лазерний промінь високої інтенсивності; не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

Цей пристрій є електростатичним; тому під час пакування, транспортування та використання необхідне суворе дотримання заходів антистатичного захисту. Крім того, необхідно вжити заходів, щоб запобігти стрибкам напруги, оскільки недотримання цього може призвести до незворотного пошкодження пристрою (наприклад, забезпечити належне заземлення обладнання та носити антистатичний браслет).

Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть і не тягніть за гільзу, розташовану на задній частині корпусу пристрою. Для пристроїв, оснащених роз’ємами, переконайтеся, що і пристрій, і оптоволоконний роз’єм піднімаються одночасно під час встановлення або видалення.

Якщо контакти вимагають пайки, температура пайки не повинна перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливу увагу необхідно звернути на наступне: в процесі пайки апарат повинен бути в знеструмленому стані, а паяльник повинен бути правильно заземлений.

Перш ніж увімкнути живлення всіх компонентів, спочатку активуйте кулер, а потім виконайте поетапні кроки увімкнення живлення, щоб запобігти перегріву та перевантаженню чіпа.

Гарантія якості та післяпродажне обслуговування

Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.

1060nm 5mW SLED Laser Diode

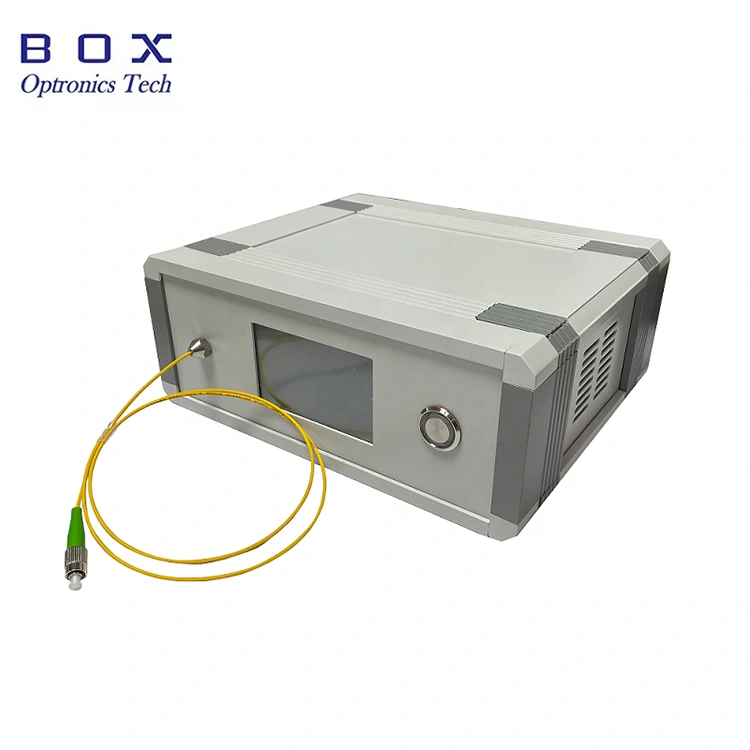

Доступний у стаціонарному пакеті з сенсорним дисплеєм; випромінює світло відразу після включення.
