1457 нм Лазерне джерело накачування Рамана

Зміст

1. Введення 1457 нм Лазерне джерело накачування Рамана

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Стандартні аксесуари

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

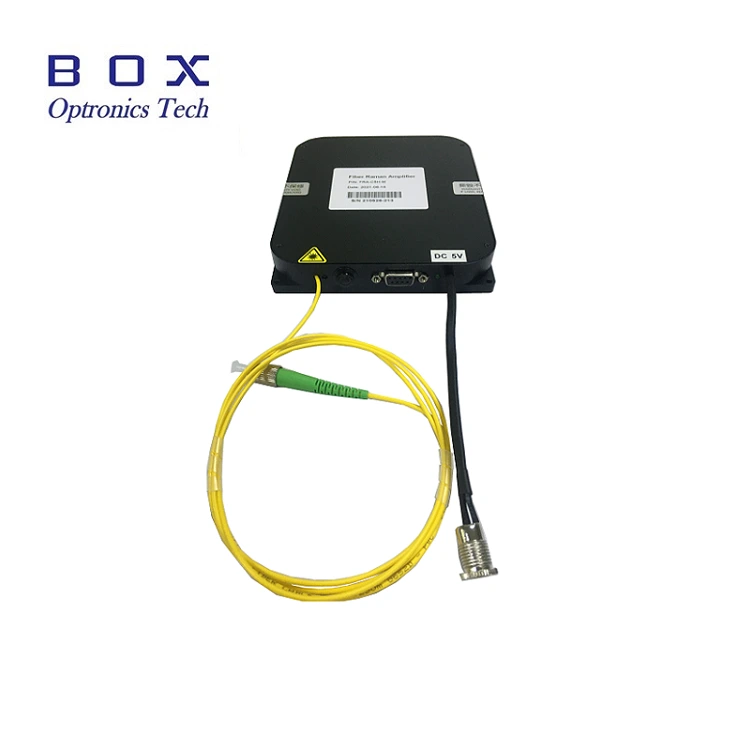

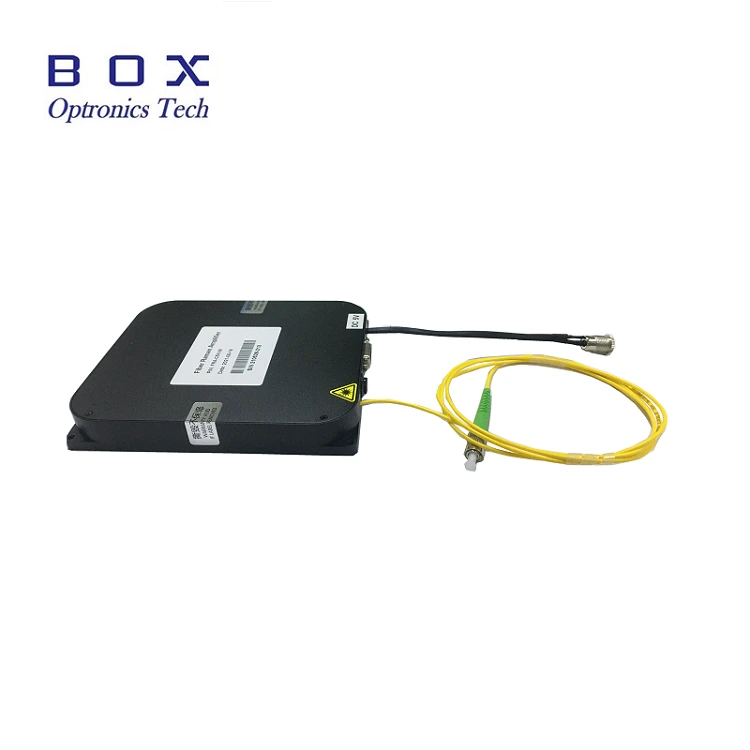

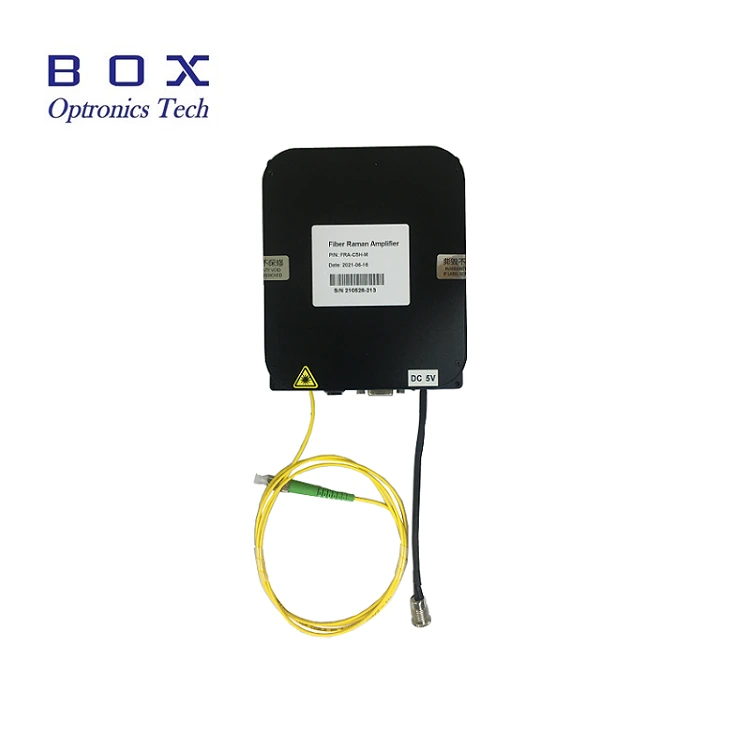

Це 1457 нм лазерне джерело накачування Рамана з волокном Бреггівська решітка, розроблена для волоконного підсилювача Рамана та волоконного підсилювача з додаванням Er, професійно розроблена схема приводу та контроль TEC для забезпечення безпеки робота лазера, стабільна вихідна потужність і спектр. Його можна надати в настільному або модульному корпусі з інтерфейсом зв'язку RS-485 і програмне забезпечення для моніторингу системної інтеграції. Висока вихідна потужність 400 мВт. Будь ласка, використовуйте з номінальною напругою, контролюйте температуру та вологість, забезпечте хороше тепло розсіювання, уникайте вихідного перевантаження та забруднення.

Продукт Технічні характеристики

Особливості продукту

● 400 мВт Висока вихідна потужність;

● Потужність і спектральна стабільність;

● DB9 Гніздо (RS485) для легкої інтеграції.

 Застосування продукту

● Раман волоконний підсилювач;

● EDFA Оптоволоконний підсилювач Er-droped.

Продукт Подробиці

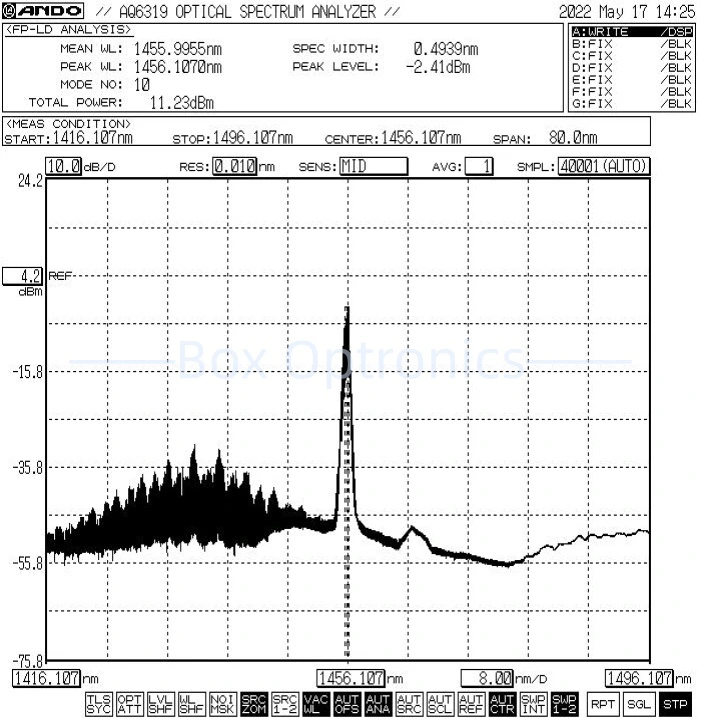

● Типовий спектр: 1457 нм, допуск +/-1.

● Стандартні аксесуари

Операція Кроки

Крок 1. Розпакування: перед складанням перевірте чи всі аксесуари повні, включно з модулем джерела Pump Laser, USB кабель передачі даних, адаптер живлення, протокол випробувань тощо.

Крок 2. Джерело живлення: підключено до мережі постійного струму імпульсне джерело живлення або регульоване джерело живлення, яке відповідає їх потужності вимоги до постачання. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на волоконному з’єднувачі або фланці, перевірте торець волокна та під’єднати волокно або з’єднати волокно з пристроєм або вимірювачем потужності, який потрібно перевірити після підтвердження відсутності забруднень і пошкоджень.

Setp4. Підключіться до головного комп’ютера: використовуйте Кабель даних USB-RS485 DB9 для підключення лазерного джерела раманівської накачки 1457 нм і комп'ютер; комп’ютер спочатку повинен інсталювати спеціальний драйвер послідовного порту ідентифікуйте кабель даних послідовного порту USB-RS485, інакше головний комп’ютер програмне забезпечення та модуль джерела світла не можуть бути правильно підключені та спілкувалися. Зверніться до Box Optronics щодо драйвера.

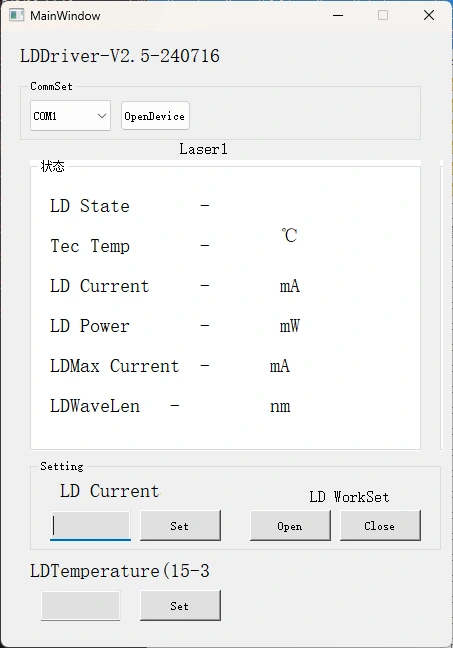

Крок 5. Програмне забезпечення керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК контролювати струм LD і температуру LD 1457 нм раманівського лазера Джерело. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкриття. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу початкова операція. Не використовуйте повний струм відразу.)

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте волоконне з'єднання.

Замовлення інформації

наприклад: BSLD-1457-4HSM-FA-M

(Інформація про замовлення: 1457 нм лазерне джерело Раманівської накачки, вихідна потужність 400 мВт живлення, з оптоволокном SMF-28e, роз'ємом FC/APC, пакет модуля).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Таблиця даних і тестова таблиця

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10-15 робочих днів. (Якщо є деякі в наявності, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● Не рекомендується часто вставляти або знімати оптоволокно роз’єми на вході та виході, щоб запобігти пилу забруднення, що може призвести до збільшення внесених втрат, або спалювання торці волоконного з'єднувача.

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте за допомогою a детектор торця волокна перед підключенням. Завжди підключайте/від’єднуйте волокна без живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути покриті пилозахисними кришками.

● Якщо вихідне волокно потрібно під’єднати до іншого волокна, воно є рекомендовано використовувати зварювальний апарат.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
