974 нм 976 нм джерело лазерного насоса Настільний пакет із сенсорним екраном

Зміст

1. Введення 974 нм 976 нм джерело лазерного насоса Настільний пакет із сенсорним екраном

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Стандартні аксесуари

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

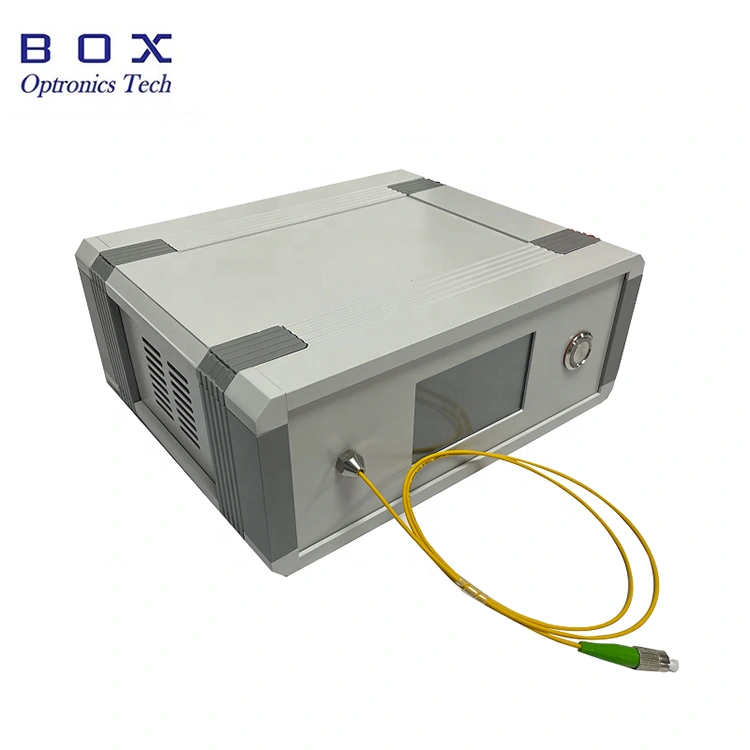

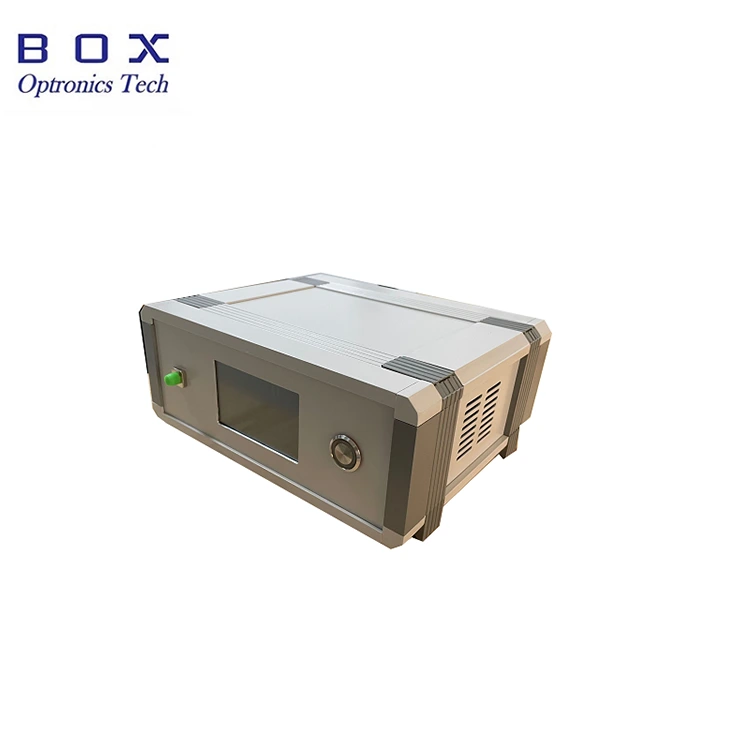

Box Optronics 974nm 976nm Pump Laser Source Benchtop Пакет із сенсорним екраном використовує вдосконалений напівпровідниковий лазерний чіп і a спеціальна інтегрована схема для реалізації високої потужності, високої стабільності та низької потужності споживання. Джерело лазера з вихідною потужністю 200 мВт/ 400 мВт/ 600 мВт необов'язковий, виводиться через одномодове волокно або з підтриманням поляризації волоконна муфта. Його можна широко використовувати для тестування та експериментування оптичний зв'язок, волоконний лазер, оптоволоконний датчик та інші поля. Метод використання є простим, стабільним і надійним.

Продукт Технічні характеристики

Особливості продукту

● ЖК відображення стану.

● Потужність і спектральна стабільність;

● Вбудований водій; випромінює світло при включенні.

Застосування продукту

● Нелінійний дослідження оптики;

● EDFA волоконний підсилювач, легований ербієм;

● Накачування волоконним лазером.

Деталі продукту

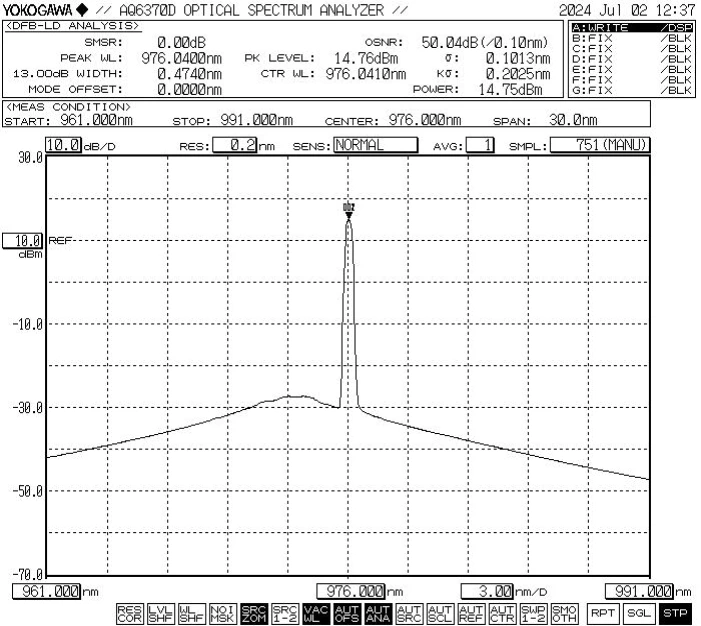

● Типовий спектр: 976 нм, допуск WL +/-1 нм.

● Стандартні аксесуари

Етапи операції

Крок 1. Відкриття та складання:

Перед складанням перевірте комплектність аксесуарів.

Крок 2. Підключіть джерело живлення:

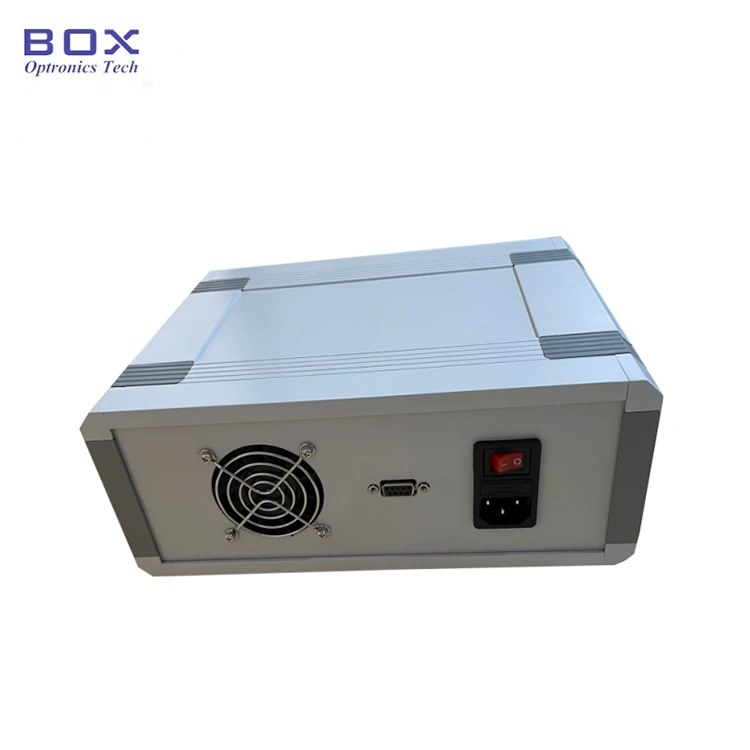

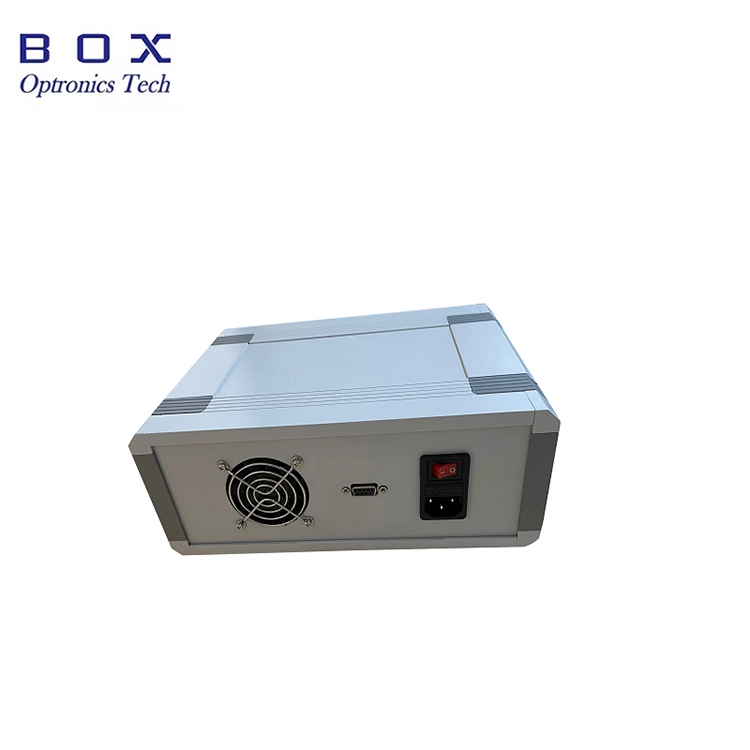

Вставте шнур живлення в гніздо шнура живлення на корпусі задню плату та підключіть джерело живлення.

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на волоконному з’єднувачі або фланці, перевірте торець волокна та під’єднати волокно або з’єднати волокно з пристроєм або вимірювачем потужності, який потрібно перевірити після підтвердження відсутності забруднень і пошкоджень.

Setp4. Увімкніть джерело світла:

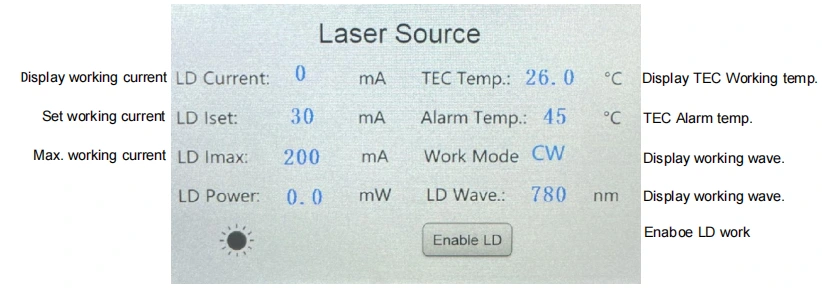

Увімкніть вимикач на задній панелі. Примітка: на даний момент значення робочого струму та потужності є параметрами, встановленими під час останнього відключення. Якщо вам потрібно їх налаштувати, ви можете торкнутися та змінити їх за допомогою РК-екран. Після встановлення відповідного робочого струму активуйте лазер вихід через перемикач «Увімкнути LD».

Step5.Shutdown

Після використання вимкніть на передній панелі «enable LD», щоб вимкнути лазерний вихід і вимкнути вимикач живлення, від’єднайте шнур живлення.

Замовлення інформації

наприклад: BLD-976-6HSM-FA-BP1

(Інформація про замовлення: 976nm Pump Laser Source Benchtop Package with Сенсорний екран, вихідна потужність 600 мВт, волокно SM Hi1060, роз'єм FC/APC, захист від відбитого світла 1064 нм, пакет Benchtop).

* Оснащений захистом насоса, ослаблення вихідної потужності становить 10–15%.

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● Під час запуску спочатку переконайтеся, що перемикач живлення та кнопка перемикача вимкнено, а потім підключіть джерело живлення. Під час вимкнення спочатку підтвердьте вимкніть перемикач LD off, потім вимкніть кнопковий перемикач, а потім від’єднайте джерело живлення. Не вимикайте живлення безпосередньо під час роботи обладнання працює.

● Перед підключенням оптоволоконного роз’єму протріть його дзеркальний папір без пилу та переконайтеся, що він співпрацює з оптичним волокном детектор обличчя для спостереження. Після підтвердження очищення підключіть його через фланець; торець волоконно-оптичного роз’єму може бути спалений, коли підключено лазер. При підключенні фланця необхідно переконатися, що там не є легкою операцією. Коли він не використовується, будь ласка, накрийте пилозахисний ковпачок оптоволоконний роз'єм.

● Щоб уникнути опіку торця оптоволоконного роз’єму пилу, не підключайте та не від’єднуйте оптоволоконний роз’єм на передній панелі панель.

● Будь ласка, зверніть увагу на вологостійкість і помістіть його в сухому місці місце.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Продукт пошкоджений або пошкоджений через природні фактори або вплив зовнішнього середовища (ураження електричним струмом, пил);

(2) Продукт пошкоджений через нестандартну роботу користувача;

(3) Продукт має очевидні техногенні пошкодження;

(4) Виріб розібрано, модифіковано або відремонтовано без авторизація компанії;

(5) Гарантійна наклейка на корпусі джерела світла змінені або неповні;

(6) Продукт пошкоджено або втрачено під час транспортування.
