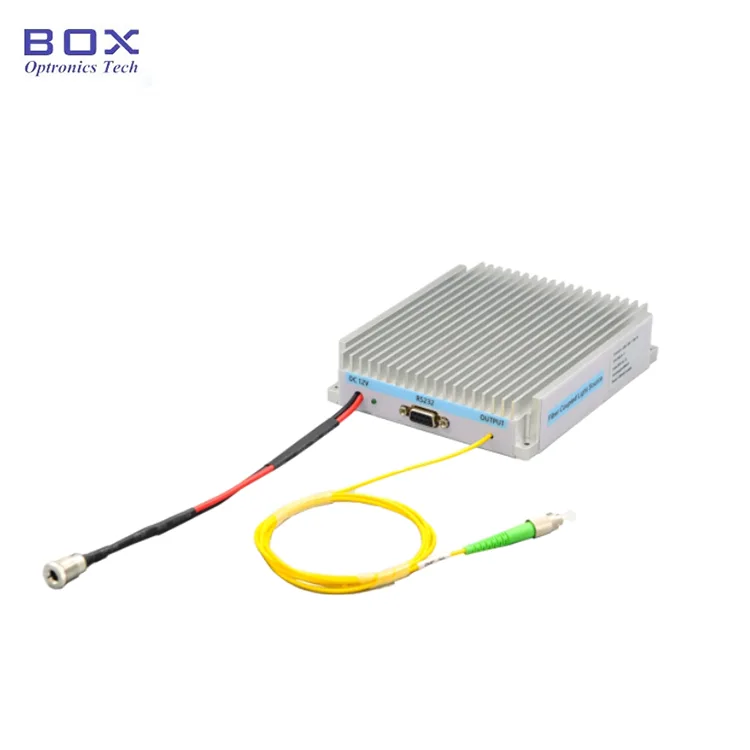

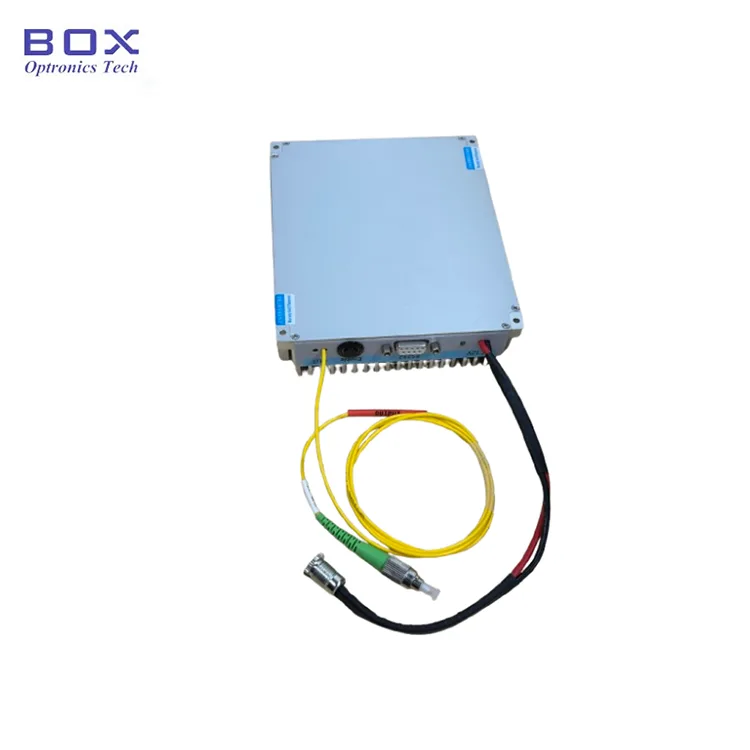

Лазерне джерело 808 нм базується на високоефективному напівпровідниковому лазерному чіпі з виходом 105/125 мкм або 200/220 мкм 0,22 Н, пов’язаним із мультимодовим волокном, і схемою керування постійним струмом, розробленою для забезпечення безпечної та стабільної роботи. Вихідна потужність 5 Вт, 10 Вт і 20 Вт. Забезпечує керування хостом ПК або команди для роботи та інтеграції. Підходить для застосування у накачуванні волоконним лазером, біомедицині тощо. Під час тривалого використання слід звернути увагу на тепловіддачу джерела лазера.
|
Параметри |
одиниця |
Хв. |
Тип. |
Макс. |
Примітки |
|
Робоча довжина хвилі |
нм |
803 |
808 |
813 |
|
|
Вихідна потужність |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Режим роботи |
- |
CW |
|
||
|
Нестабільність живлення |
дБ |
≤±0,02 (15 хв.); ≤±0,05 (8 годин) |
≤±0,5%; ≤±1,2% |
||
|
Тип волокна |
- |
105/125 або 200/220 |
0,22NA |
||
|
Оптоволоконний роз'єм |
- |
FC/PC або SMA |
|
||
|
Інтерфейс зв'язку |
- |
Гніздо DB9 (RS232) |
|
||
|
Розмір |
мм |
125(Д)×150(Ш)×31(В) |
Модуль |
||
|
мм |
195(Ш)×220(Г)×120(В) |
Настільний |
|||
|
Блок живлення |
VDC |
12В/15А |
Модуль |
||
|
VAC |
100–240 В змінного струму |
Настільний |
|||
|
Робоча темп. |
℃ |
+15 ~ +50 |
|
||
|
Температура зберігання |
℃ |
-30 ~ +70 |
|
||
● Висока вихідна потужність;
● Простий в експлуатації або інтеграції;
● Надайте роз’єм FC/UPC або SMA905.
● Накачування волоконним лазером; л
● Біомедицина;
● Лазерна обробка матеріалів.
● Який типовий допуск на довжину хвилі?
Центральна довжина хвилі зазвичай становить 808 нм ± 5 нм. Слід налаштувати вужчий контроль довжини хвилі.
● Чи підходить лазер для безперервної (CW) роботи?
так Лазерне джерело розроблено для стабільної роботи CW, а також може підтримувати регулювання струму та потужності за допомогою програмного забезпечення ПК.
● Чи можна регулювати вихідну потужність?
так Вихідну потужність можна регулювати за допомогою струму керування. Стаціонарна версія зазвичай підтримує регулювання потужності на передній панелі, а модульна версія підтримує програмне керування або команди ПК.
● Які методи охолодження доступні?
Розміщується на радіаторі для контактного охолодження. Або вентилятор охолодження.
● Для чого використовується багатомодове високопотужне лазерне джерело?
Багатомодове високопотужне лазерне джерело 808 нм широко використовується в лазерній накачці DPSS, біомедичному приладобудуванні, збудженні флуоресценції, спектроскопії, оптичному зондуванні, наукових дослідженнях і промислових лазерних системах.
|
Ім'я |
Довжина хвилі |
Вихідна потужність |
Тип волокна |
Роз'єм |
Пакет |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Лазерне джерело |
808:808 нм |
05:5 Вт 10:10 Вт 20:20 Вт |
M1: 105/125 мкм M2: 200/220 мкм інше |
FU:FC/UPC SMA: SMA905 інше |
М: Модуль B: Настільний |
наприклад: BFL-808-05M1-FU-M
(Інформація про замовлення: лазерне джерело 808 нм, вихідна потужність 5 Вт, волокно 105/125 мкм, роз’єм FC/UPC, пакет модуля).
Для інших індивідуальних вимог, будь ласка, зв’яжіться з: sales06@boxoptronics.com
● Умови пропозиції
(1) EXW:
Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.
(2) DAP:
Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.
(3) Інше
● Умови оплати
Доступні PayPal і T/T.
Виготовлення: 10-15 робочих днів. (Якщо є на складі, це буде швидше відправлено.)
Міжнародна логістика: 3-5 робочих днів.
Крок 1. Розпакування: перед складанням перевірте, чи всі аксесуари комплектні, включаючи лазерний модуль джерела, USB-кабель даних, адаптер живлення, звіт про випробування тощо.
Крок 2. Підключення волоконно-волоконних патч-кордів: зніміть пилозахисні ковпачки з волоконно-оптичних з’єднувачів або адаптерів і під’єднайте волоконно-оптичні патч-корди – або зрощені волокна – до пристрою, що перевіряється, або обладнання вимірювача потужності.
Крок 3. Підключіть блок живлення та послідовний кабель: вставте шнур живлення в порт живлення лазерного джерела та за допомогою сигнального кабелю під’єднайте головний комп’ютер до лазера. Примітка. Для сигнального кабелю USB-485 DB9 спочатку потрібно встановити драйвер на комп’ютер; Box Optronics надасть його.
Setp4. Увімкнення живлення: загоряється індикатор, і лазер починає працювати. На цьому етапі значення робочого струму та потужності лазера відповідають параметрам, встановленим за допомогою програмного забезпечення хоста до останнього вимкнення; якщо потрібні коригування, їх можна змінити та зберегти в основному програмному забезпеченні.

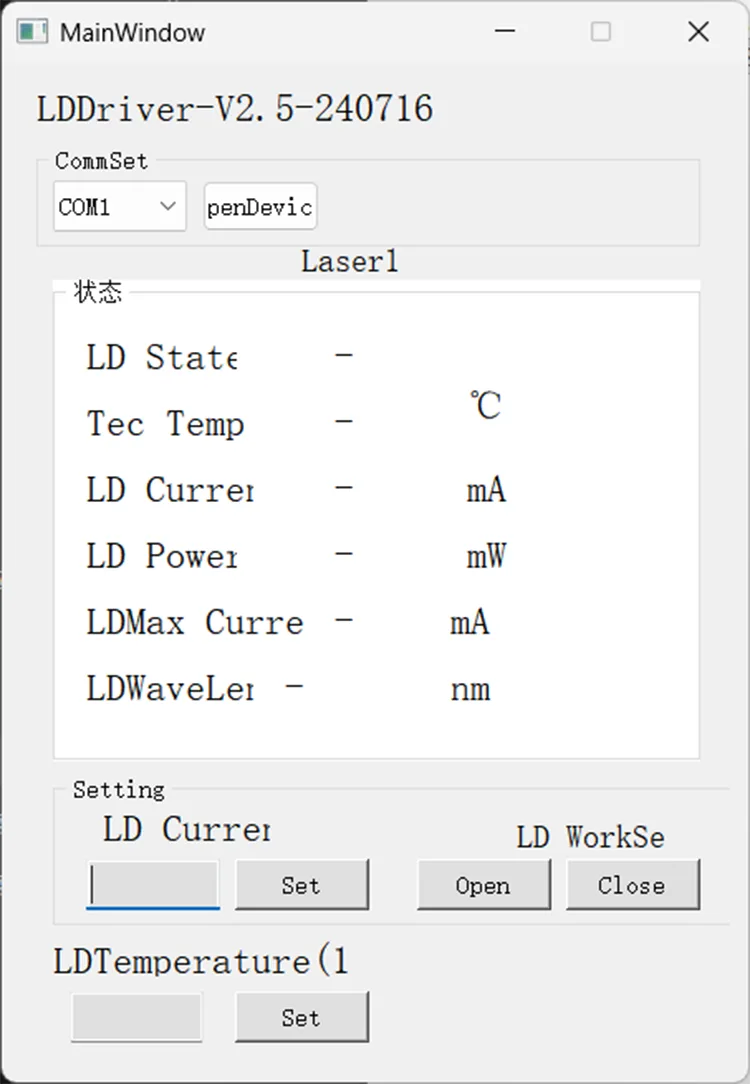

Крок 5. Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD і температурою LD лазерного джерела 808 нм. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)
Крок 6. Вимкнення: після завершення використання вимкніть лазер і надійно встановіть волокнистий пилозахисний ковпачок. Щоб запобігти раптовому випромінюванню високої потужності лазера, яке може пошкодити оптичні компоненти, під час повторного ввімкнення пристрою рекомендується спочатку встановити рівень потужності на нуль, перш ніж вимикати джерело живлення.

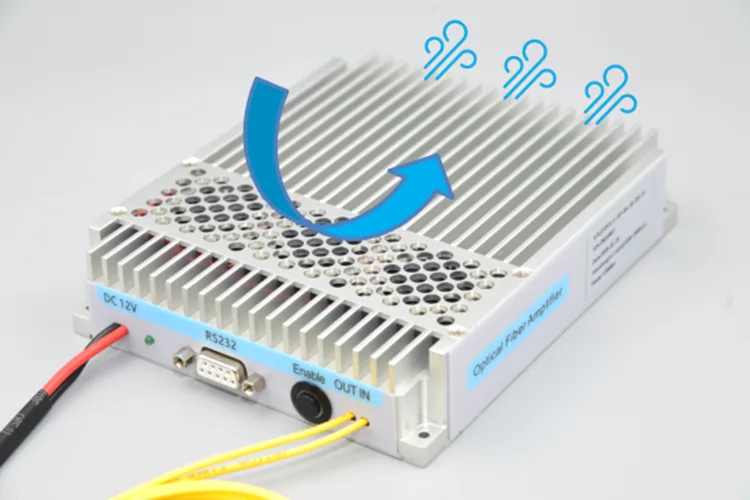

● Під час тривалого використання слід звернути увагу на розсіювання тепла лазерного джерела. Джерело лазера необхідно закріпити на радіаторі і охолоджувати вентилятором.
● Під час запуску спочатку переконайтеся, що вимикач живлення та перемикач з ключем вимкнено, а потім підключіть джерело живлення. Під час вимкнення спочатку вимкніть замок, а відключіть живлення лише після того, як згасне індикатор; ніколи не вимикайте живлення під час роботи обладнання.
● Не рекомендується часто вставляти та знімати волоконно-оптичні з’єднувачі, оскільки це збільшує ризик забруднення пилом і можливого пошкодження торців роз’єму.

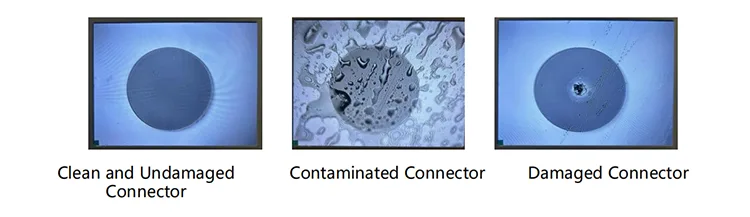

● Перед підключенням оптоволоконного роз’єму його необхідно протерти безворсовим папером для лінз. Обов’язково використовуйте інспектор торця волокна, щоб перевірити його чистоту перед під’єднанням через фланець; інакше торець роз'єму може вигоріти при активації лазера. При підключенні фланця переконайтеся, що операція виконується без активного пропускання світла. Коли він не використовується, надійно тримайте пилозахисний ковпачок на оптоволоконному роз’ємі.
● Будь ласка, вживайте заходів проти вологи; зберігати в сухому місці.
● Гарантійний термін:
Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.
● Винятки з безкоштовної гарантії:
Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:
(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.
(2) Несправності внаслідок неправильної експлуатації користувачем.
(3) Очевидні фізичні пошкодження, спричинені людською помилкою.
(4) Несанкціоноване розбирання, модифікація або ремонт.
(5) Змінені або неповні гарантійні ярлики на корпусі.
(6) Пошкодження або втрата під час транспортування.
