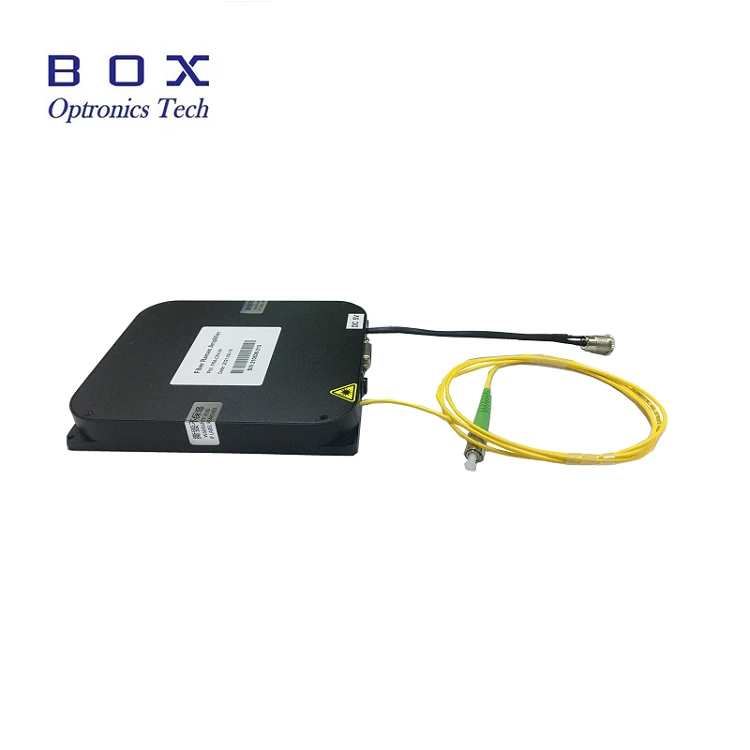

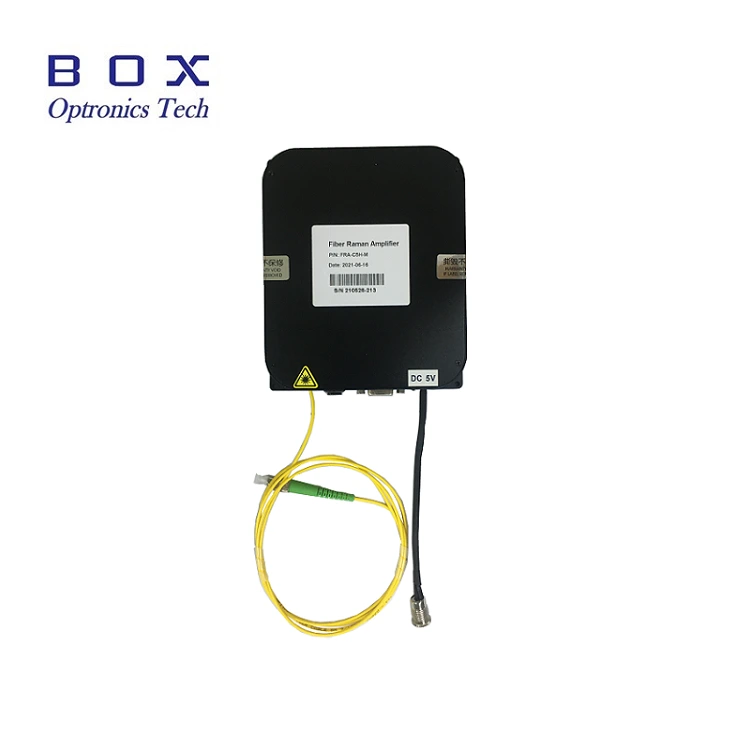

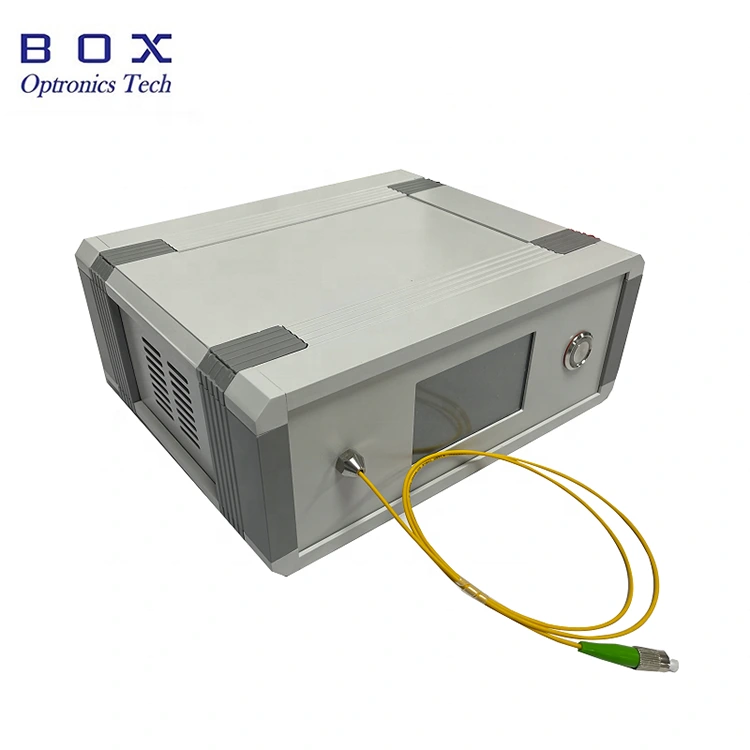

Діодний лазерний модуль із накачуванням 980 нм із вбудованим приводом Схеми спеціально розроблені для оптичного зв'язку, волоконного посилення, та дослідження нелінійної оптики. Він інтегрує лазерний чіп, схему приводу, блок захисту від контролю температури та вихідна структура волокна в одному, без потрібен зовнішній накопичувач, plug-and-play. Доступні 200мВт/400мВт/600мВт. SM волокно та PM волокно необов’язкові. Гарантія 1 рік. При використанні лазерного джерела модуля протягом тривалого часу, обов’язково враховуйте тепловіддачу. Розмістіть модуль на радіаторі.
|
Параметри |
одиниця |
Цінності |
Примітки |
|
Робоча довжина хвилі |
нм |
974±1, 976±1 |
|
|
Вихідна потужність |
мВт |
200-700 |
|
|
Нестабільність живлення (Короткостроковий 15 хв.) |
дБ |
≤±0,02 |
|
|
Нестабільність живлення (Довгостроковий 8 годин) |
дБ |
≤±0,05 |
|
|
Роз'єм |
- |
FC/APC |
|
|
Тип волокна |
- |
Hi1060/PM980 |
|
|
Розміри |
мм |
195(Ш)×220(Г)×120(В) |
Настільний |
|
Розміри |
мм |
150(Ш)×125(Г)×20(В) |
Модуль |
|
Блок живлення |
V |
Змінний струм 110~240 В, <20 Вт |
Настільний |
|
Блок живлення |
V |
Постійний струм 5 В/4 А, <15 Вт |
Модуль |
|
Розсіювання потужності |
W |
≤ 60 |
|
|
Робоча температура |
℃ |
-5 ~ +55 |
|
|
Температура зберігання |
℃ |
-40 ~ +85 |
|
● Вбудовані інтегровані схеми приводу, без зовнішніх потрібна плата драйвера.
● Компактний і малий розмір, підходить для інтеграції і легкий монтаж.
● Потужність і спектральна стабільність.
● Інтерфейс зв'язку сумісний.
● Джерело насоса для волоконних підсилювачів (EDFA).
● Обладнання лазерного зондування.
● Оптоволоконна передача зв'язку системи.
● Біологічне виявлення.

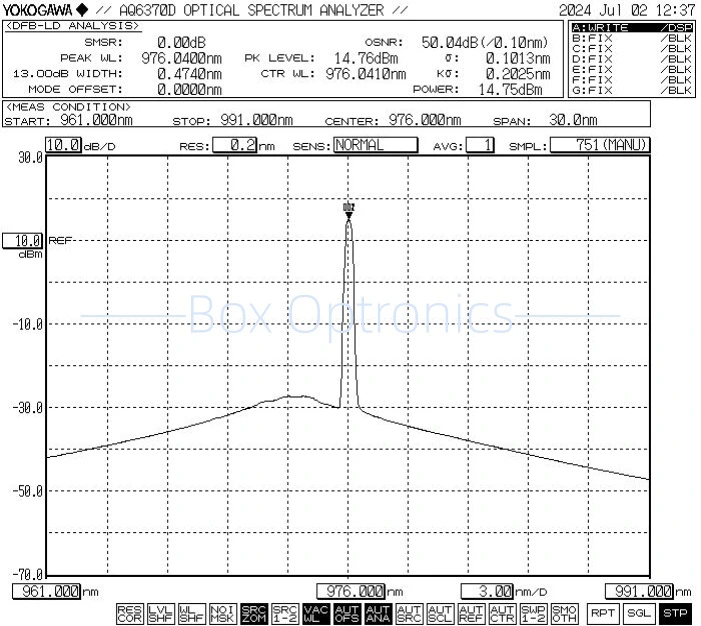

● Типовий спектр: 976 нм
● Стандартні аксесуари
|
|
Аксесуари |
Кількість |
|
1 |
Джерело лазерного насоса (модуль Host) |
1 |
|
2 |
Кабель даних USB-RS485 DB9 |
1 |
|
3 |
Адаптер живлення (додатково) |
1 |
|
4 |
Звіт про випробування продукту |
1 |

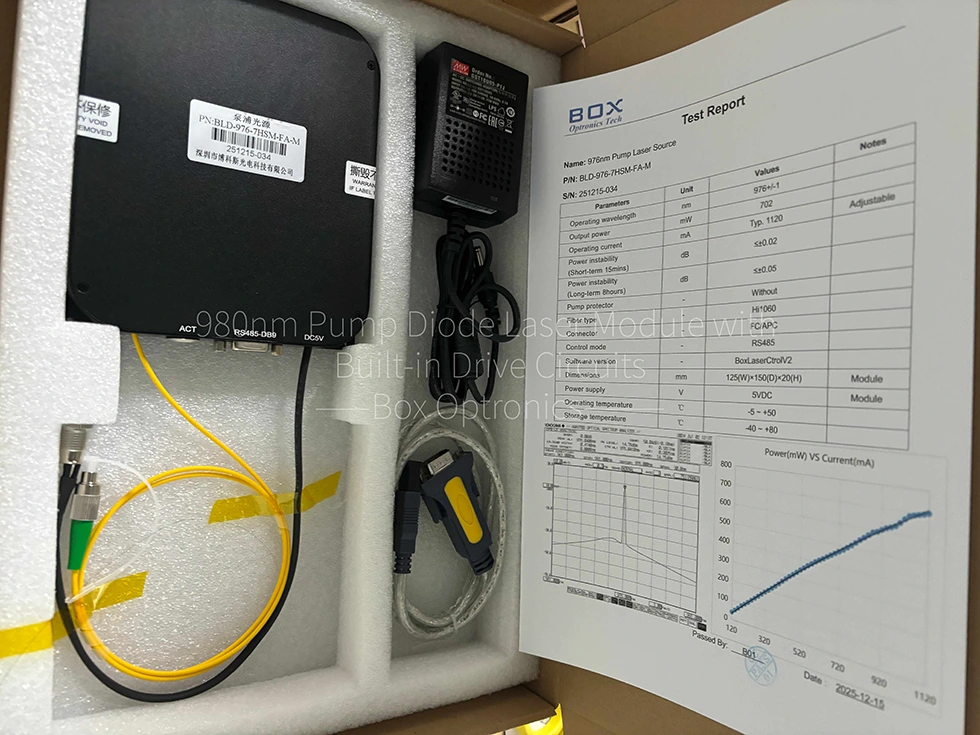

Крок 1. Розпакування: перед складанням перевірте чи всі аксесуари повні, включаючи джерело лазерного модуля Pump, USB кабель передачі даних, адаптер живлення, протокол випробувань тощо.
Крок 2. Джерело живлення: підключено до мережі постійного струму імпульсне джерело живлення або регульоване джерело живлення, яке відповідає їх потужності вимоги до постачання. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)
Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на волоконному з’єднувачі або фланці, перевірте торець волокна та під’єднати волокно або з’єднати волокно з пристроєм або вимірювачем потужності, який потрібно перевірити після підтвердження відсутності забруднень і пошкоджень.
Setp4. Підключіться до головного комп’ютера: використовуйте Кабель даних USB-RS485 DB9 для підключення 980-нм діодного лазерного модуля насоса з Вбудовані схеми приводу та комп'ютера; комп’ютер спочатку повинен інсталювати a спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключено та комуніковано. Зверніться до Box Optronics щодо драйвера.

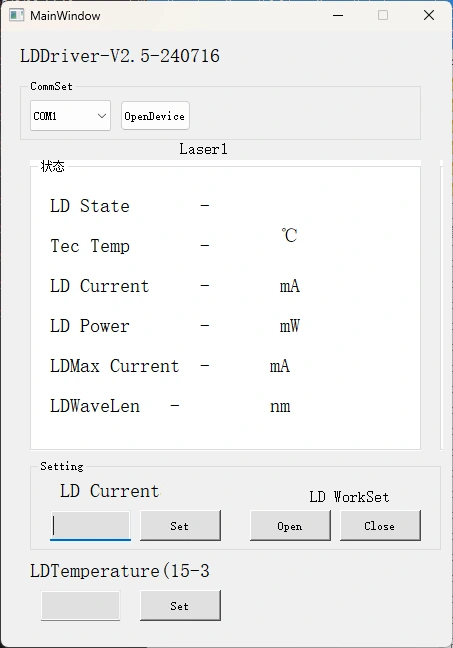

Крок 5. Програмне забезпечення керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК контролювати струм LD і температуру LD 980nm Pump Diode Laser Module із вбудованими схемами приводу. Виберіть правильний порт, встановіть поточний і температури, а потім натисніть кнопку відкриття. (Щоб запобігти пошкодженню, збільште привід струм повільно під час початкової роботи. Не використовуйте повний струм відразу.)
Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте волоконне з'єднання.
|
Ім'я |
Довжина хвилі |
Вихідна потужність |
Тип волокна |
Роз'єм |
Розмір |
Протектор насоса |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Насос Лазерне джерело |
974: 974 нм 976: 976 нм |
2H: 200 мВт 4H: 400 мВт 6H: 600 мВт інше |
SM: Привіт1060 PM: PM980 |
FA: FC/APC SA: SC/БТР інше |
М: Модуль B: Настільний |
Null: без P1: Захист від 1064 нм P5: Захист від 1550 нм |
наприклад: BLD-976-6HSM-FA-MP1
(Інформація про замовлення: 980 нм насосний діодний лазерний модуль із вбудованим Схеми приводу, 976 нм, вихідна потужність 600 мВт, з волокном SM Hi1060, FC/APC роз'єм, захист від відбитого світла 1064 нм, модульний комплект).
* Оснащений захистом насоса, ослаблення вихідної потужності становить 10–15%.
Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com
● Умови пропозиції
(1) EXW:
Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.
(2) DAP:
Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.
● Умови оплати
Доступні PayPal і T/T.
Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)
Міжнародна логістика може зайняти 3-5 робочих днів.

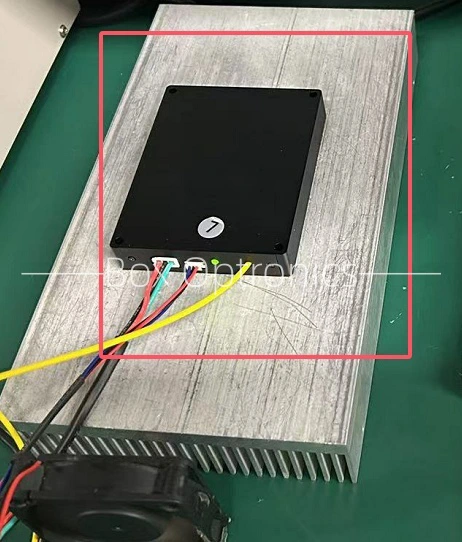

● Використовуючи модуль джерела світла протягом тривалого часу, обов’язково враховуйте розсіювання тепла та вентиляцію, встановлюючи модуль на тепло раковина.
● Під час запуску спочатку переконайтеся, що перемикач живлення та перемикач з ключем перебувають у положенні «вимкнено», потім підключіть джерело живлення. Під час вимкнення спочатку вимкніть замок; дочекайтеся, поки індикатор перед відключенням джерела живлення світло згасло. Ніколи прямо вимкнути живлення під час роботи обладнання.
● Уникайте частого підключення/від’єднання оптоволоконних роз’ємів, щоб запобігти накопичення пилу та пошкодження торця.
● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте за допомогою a детектор торця волокна перед підключенням. Завжди підключайте/від’єднуйте волокна без живлення, щоб уникнути опіку торця. Закрийте невикористовувані роз’єми пилозахисними ковпачками.
● Зберігайте обладнання в сухому місці без вологи.
● Гарантійний термін:
Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.
● Винятки з безкоштовної гарантії:
Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:
(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.
(2) Несправності внаслідок неправильної експлуатації користувачем.
(3) Очевидні фізичні пошкодження, спричинені людською помилкою.
(4) Несанкціоноване розбирання, модифікація або ремонт.
(5) Змінені або неповні гарантійні ярлики на корпусі.
(6) Пошкодження або втрата під час транспортування.
*тепловіддача для тривалого використання
