840 нм 10 мВт 35 нм BW SLD діод

Зміст

1. Представлення діода SLD 840 нм 10 мВт 35 нм BW

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Приклад упаковки

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та післяпродажне обслуговування

Ознайомлення з продуктом

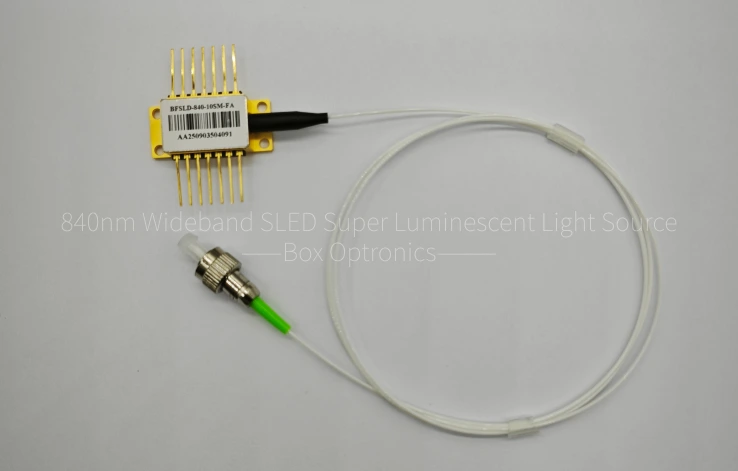

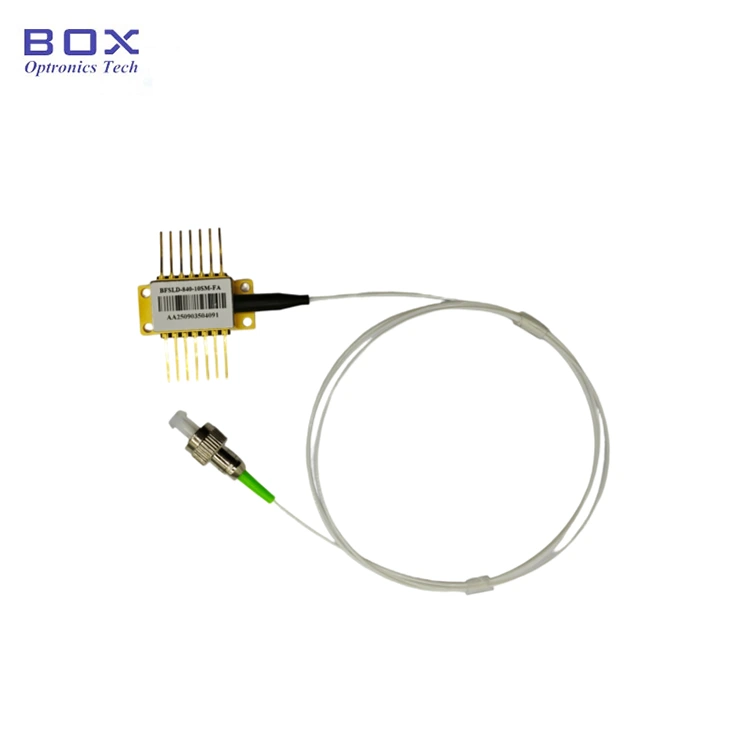

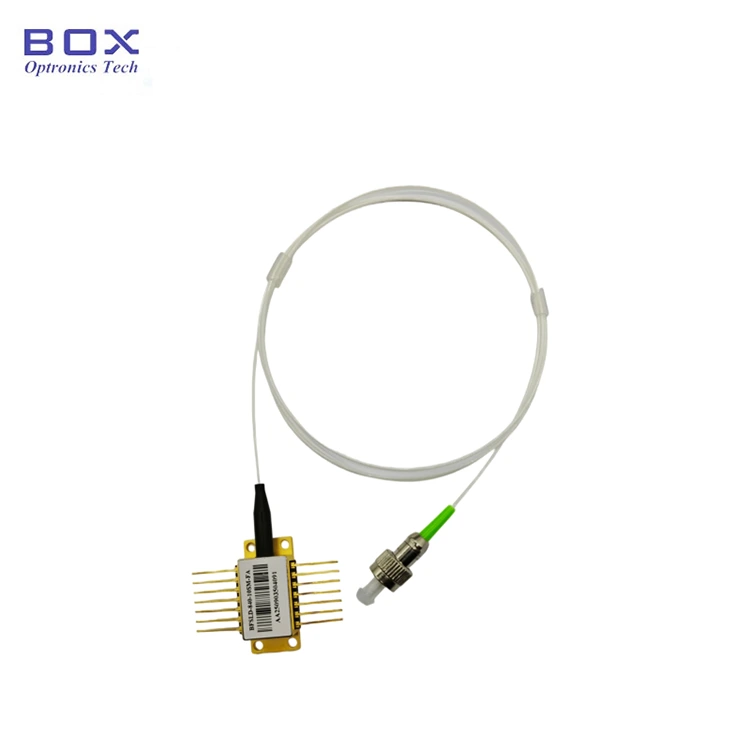

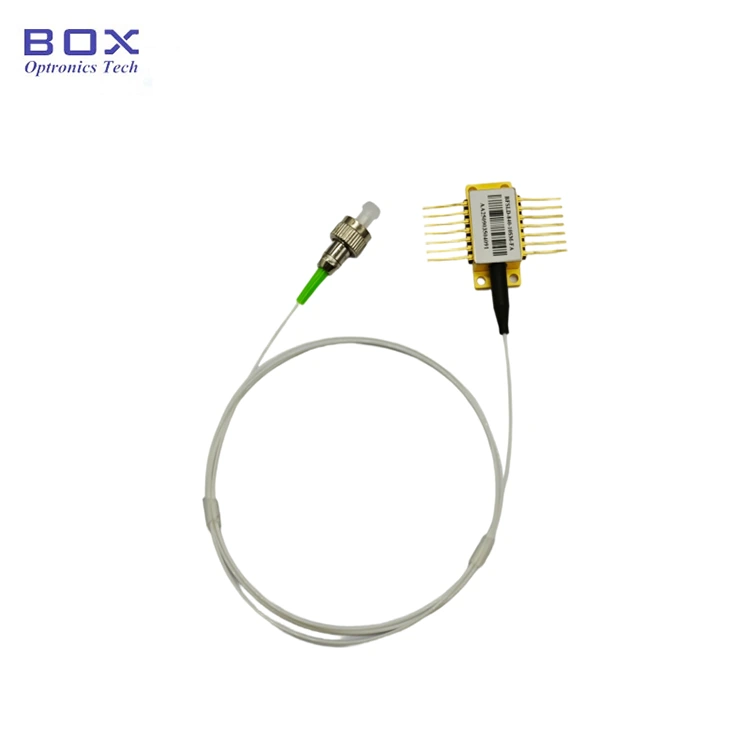

Це 840-нм широкосмуговий суперлюмінесцентний діод SLED з 14-контактним корпусом типу «метелик». Він має вихідну потужність до 10 мВт, смугу пропускання понад 35 нм 3 дБ, а також інтегрує TEC і термістор для стабільного та плавного спектру. Підходить для оптичної когерентної томографії (ОКТ). Якщо контакти вимагають пайки, температура пайки не повинна перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд.

Технічні характеристики продукту

Особливості продукту

● Пігтейл волокна SM або PM;

● Висока вихідна потужність до 10 мВт;

● 14-контактний корпус BTF з TEC.

Застосування продукту

● Волоконно-оптичні гіроскопи;

● Лабораторні широкосмугові джерела світла та оптичні випробування;

● Обладнання для оптичної когерентної томографії (ОКТ) і медичного зображення.

Деталі продукту

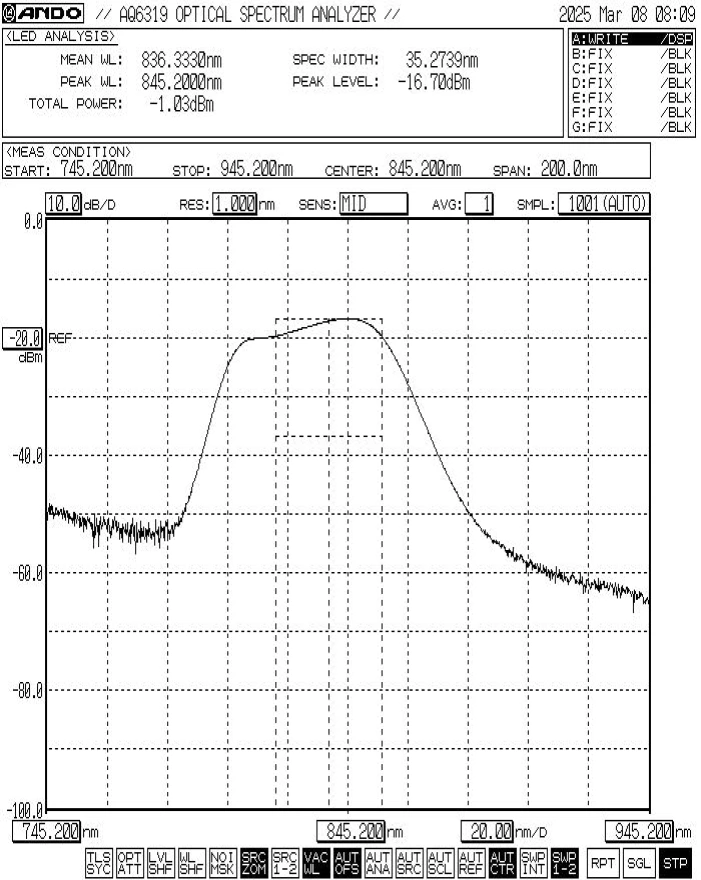

● Типовий спектр: -3 дБ Смуга пропускання Мін. 30 нм / Тип. 35 нм

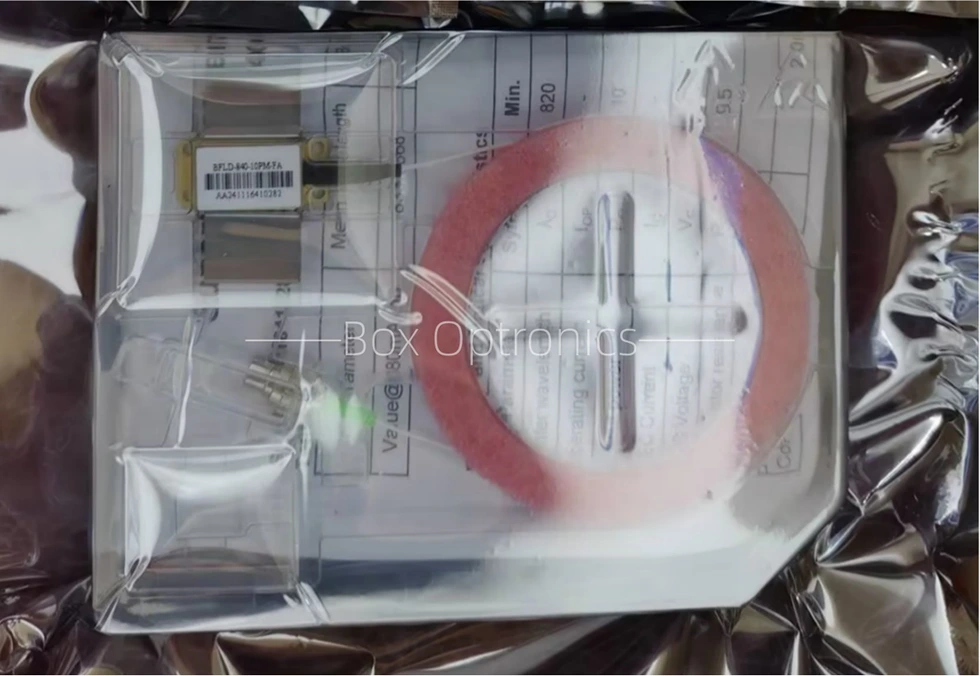

● Приклад упаковки

Автономний пристрій; немає вбудованого драйвера (зовнішній драйвер необов'язковий).

Інформація про замовлення

наприклад: BFSLD-840-103SM-FA

(Інформація про замовлення: 840 нм 10 мВт 35 нм BW SLD Diode, корпус типу «метелик», типова смуга пропускання -3 дБ 35 нм, з оптоволокном SM, роз’ємом FC/APC).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Таблиця даних і тестова таблиця

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому під час пакування, транспортування та використання необхідне суворе дотримання заходів антистатичного захисту. Крім того, необхідно вжити заходів, щоб запобігти стрибкам напруги, оскільки недотримання цього може призвести до незворотного пошкодження пристрою (наприклад, забезпечити належне заземлення обладнання та носити антистатичний браслет).

● Перевірте стабільність робочої схеми виробу, щоб запобігти пошкодженню, викликаному імпульсними струмами.

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть і не тягніть за гільзу, розташовану на задній частині корпусу пристрою. Для пристроїв, оснащених роз’ємами, переконайтеся, що і пристрій, і оптоволоконний роз’єм піднімаються одночасно під час встановлення або видалення.

● Якщо штифти потребують пайки, температура пайки не повинна перевищувати 260°C, а час паяння не має перевищувати 10 секунд. Особливу увагу необхідно звернути на наступне: в процесі пайки апарат повинен бути в знеструмленому стані, а паяльник повинен бути правильно заземлений.

● Під час використання пристрою суворо дотримуйтесь діапазонів робочої напруги та струму, зазначених у паспорті. Ключові параметри, включно з Ith (порогова сила струму), Iop max (максимальний робочий струм), Vop max (максимальна робоча напруга) і λc (центральна довжина хвилі) — мають бути вказані в звіті про випробування, який надається під час транспортування. Примітка. Експлуатація, що перевищує абсолютний максимальний рівень, може призвести до незворотного пошкодження пристрою.

Гарантія якості та післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
