1550 нм мікромодуль широкосмугового джерела світла SLD

Зміст

1. Представлення мікромодуля широкосмугового джерела світла SLD 1550 нм

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови пропозиції та оплати

10. Час виконання

11. Примітки щодо експлуатації та технічного обслуговування

12. Гарантія якості та післяпродажне обслуговування

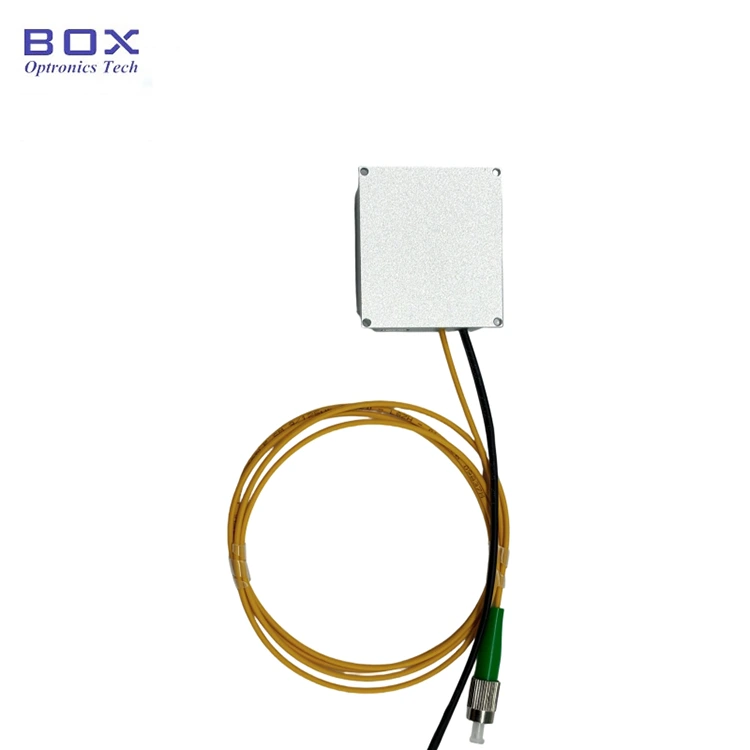

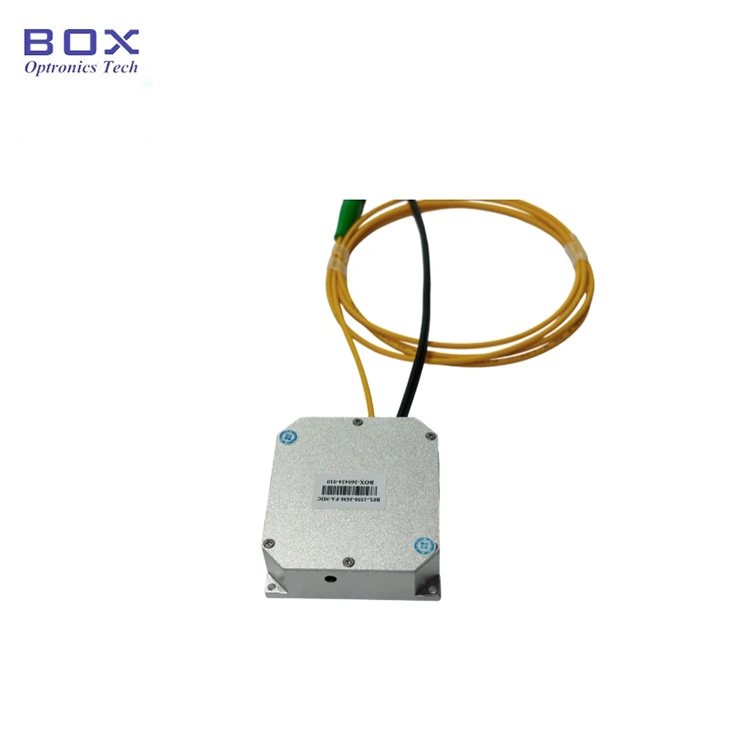

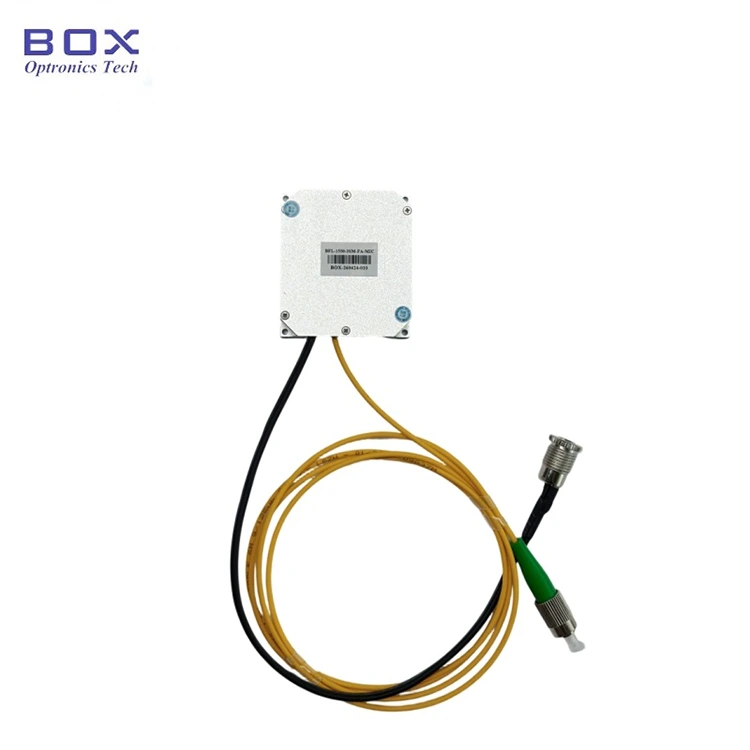

Представлення продукту - мікромодуль широкосмугового джерела світла SLD 1550 нм

Це мікромодуль широкосмугового джерела світла SLD 1550 нм, який використовує технологію суперлюмінесцентних діодів, з вихідною потужністю 3 мВт і 10 мВт (опціонально), смугою пропускання -3 дБ понад 30 нм, рівним спектром, низькою пульсацією та чудовою довгостроковою стабільністю. Доступне волокно SM і PM. Він підтримує комунікаційний інтерфейс RS485 і програмне забезпечення моніторингу для системної інтеграції. Компактні розміри всього 46,6x51,6x15 мм.

Технічні характеристики продукту - мікромодуль широкосмугового джерела світла SLD 1550 нм

Характеристики продукту - мікромодуль широкосмугового джерела світла SLD 1550 нм

● Невеликий розмір; л

● Широкий спектр;

● Низька спектральна пульсація;

● Комунікації DB9 Female (RS485) для легкої інтеграції.

Застосування продукту - мікромодуль широкосмугового джерела світла SLD 1550 нм

● Оптикогерентна томографія (ОКТ);

● Медична візуалізація;

● Волоконно-оптичний гіроскоп (FOG).

Деталі продукту - мікромодуль широкосмугового джерела світла SLD 1550 нм

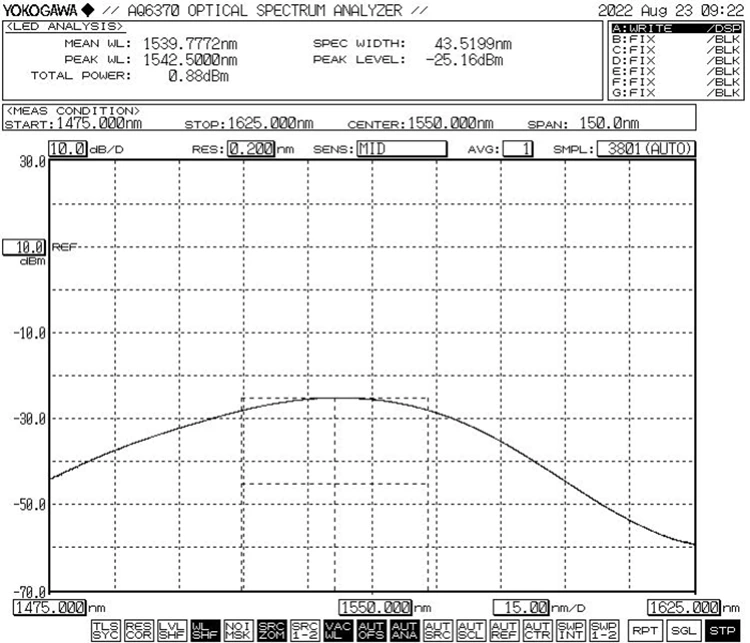

● Типовий спектр: -3 дБ, смуга пропускання мін. 30 нм

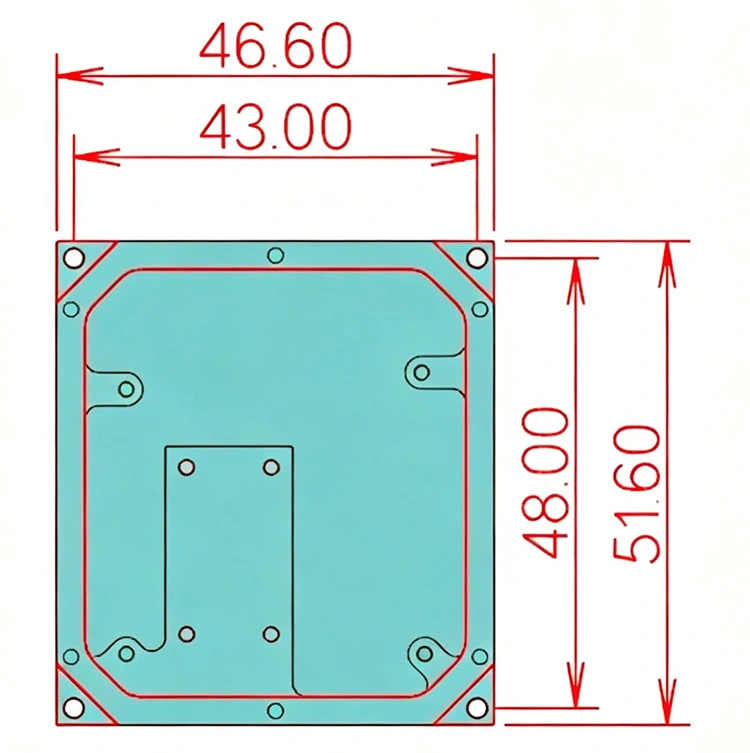

● Розмір (мм): 46,6 (Ш) × 51,6 (Г) × 15 (В)

Етапи експлуатації — мікромодуль широкосмугового джерела світла SLD 1550 нм

Крок 1. Розпакування: перед складанням перевірте, чи всі аксесуари комплектні.

Крок 2. Джерело живлення: підключається до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає їхнім вимогам до джерела живлення. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно з пристроєм або вимірювачем потужності для перевірки після підтвердження відсутності забруднення та пошкодження.

Setp4. Підключіться до головного комп’ютера: використовуйте кабель із зеленим портом і кабель даних USB-RS485 DB9, щоб під’єднати мікромодуль широкосмугового джерела світла SLD 1550 нм і комп’ютер; комп’ютер повинен спочатку інсталювати спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключені та обмінюватися даними. Зверніться до Box Optronics щодо драйвера.

Крок 5. Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD і температурою LD мікромодуля широкосмугового джерела світла 1550 нм SLD. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте оптоволокно.

Інформація для замовлення - мікромодуль широкосмугового джерела світла SLD 1550 нм

наприклад: BSLD-1550-10SM-FA-MIC

(Інформація про замовлення: мікромодуль широкосмугового джерела світла SLD 1550 нм, вихідна потужність 10 мВт, з волокном SMF-28e, роз’ємом FC/APC).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Специфікація та тестова таблиця - мікромодуль широкосмугового джерела світла SLD 1550 нм

Технічний паспорт

Умови пропозиції та оплати - мікромодуль широкосмугового джерела світла SLD 1550 нм

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics рекомендує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання - мікромодуль широкосмугового джерела світла SLD 1550 нм

Виготовлення: 10-15 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика: 3-5 робочих днів.

Примітки щодо експлуатації та технічного обслуговування - мікромодуль широкосмугового джерела світла SLD 1550 нм

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте їх за допомогою детектора торця оптоволокна перед під’єднанням. Завжди під’єднуйте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути закриті пилозахисними ковпачками.

● Якщо вихідне волокно потрібно з’єднати з іншим волокном, рекомендовано використовувати зварювальний апарат для зварювання.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

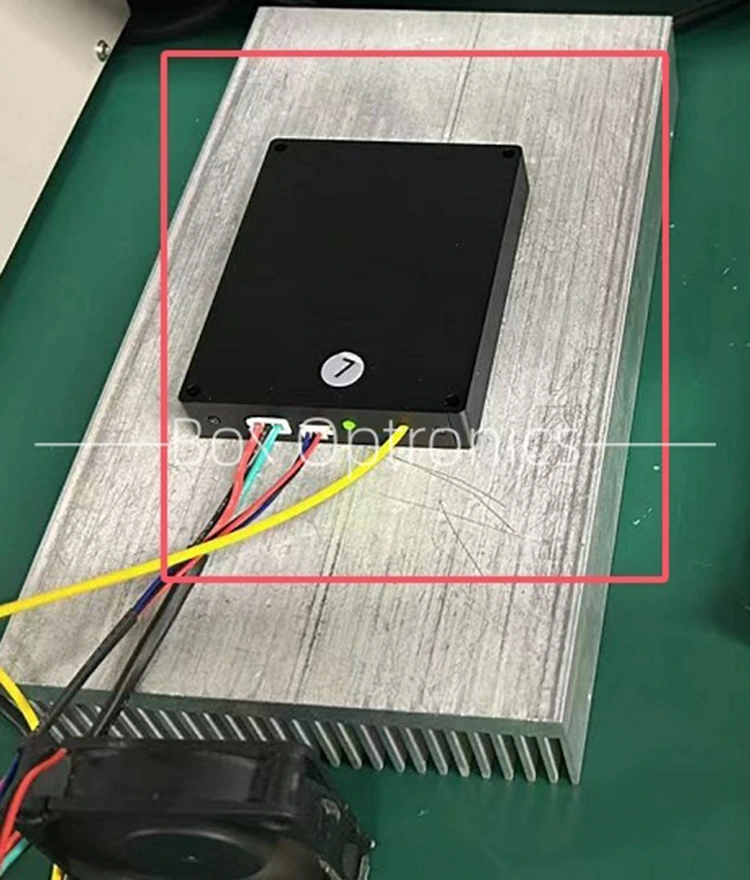

● У разі тривалого використання помістіть його на радіатор.

Гарантія якості та післяпродажне обслуговування - мікромодуль широкосмугового джерела світла SLD 1550 нм

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
