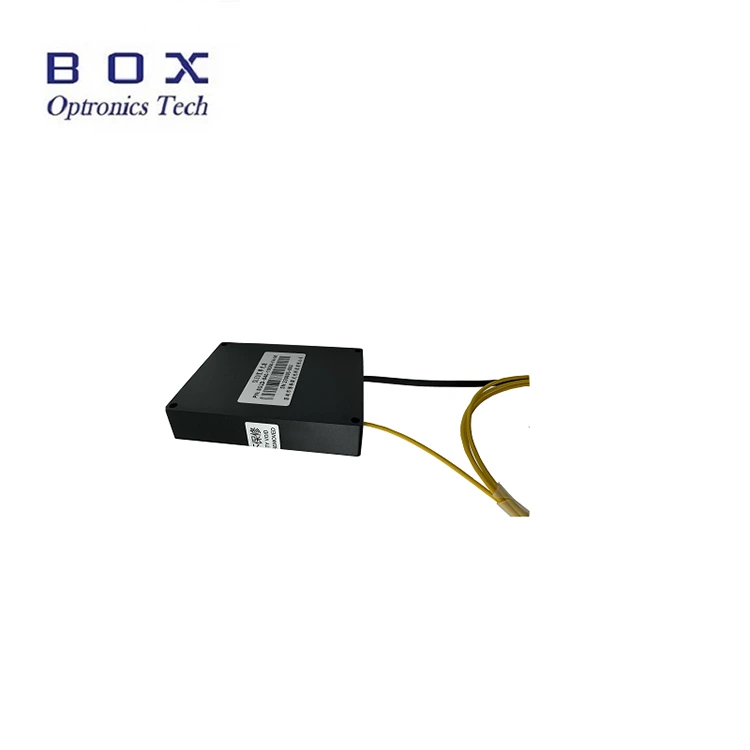

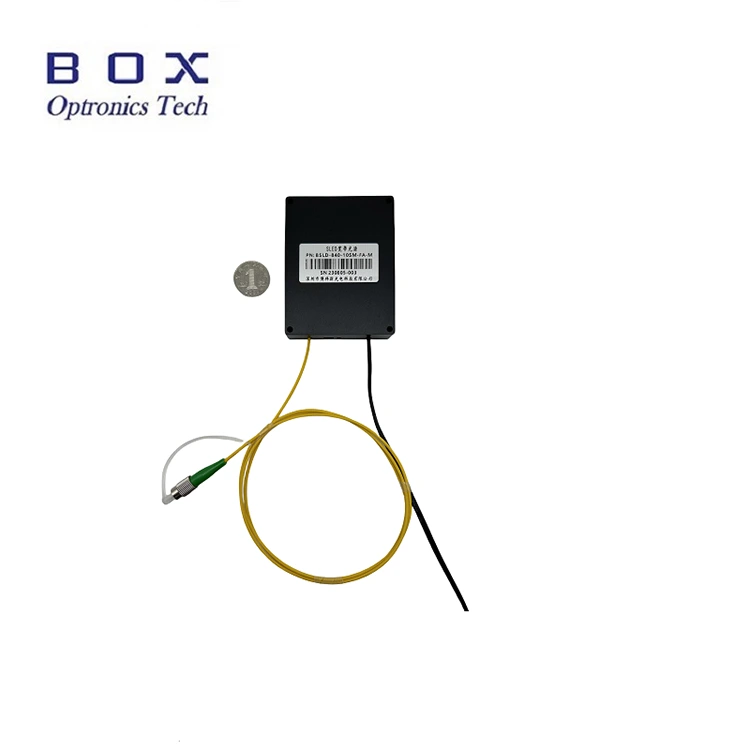

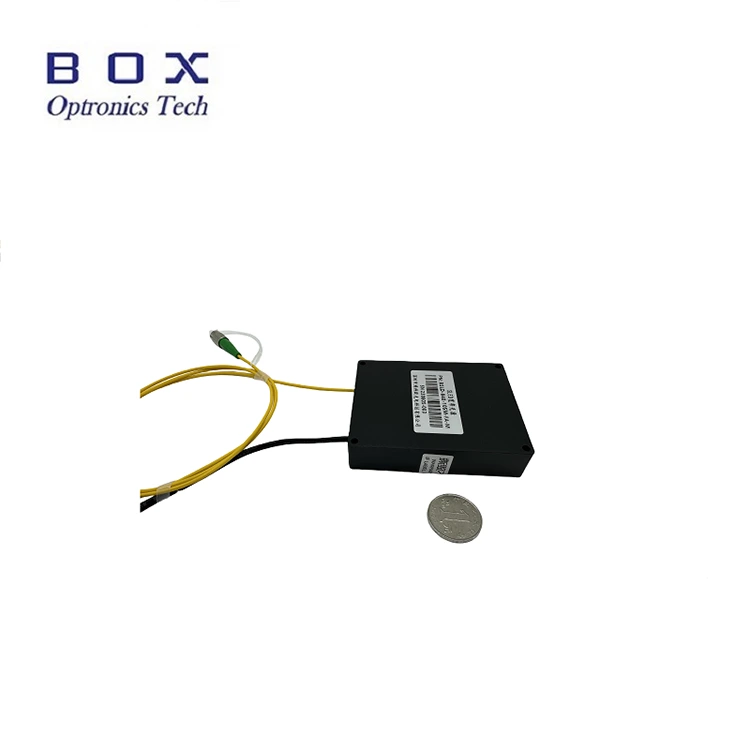

840 нм 20 мВт SLED широкосмугове джерело світла

Зміст

1. Представлення широкосмугового джерела світла SLED 840 нм потужністю 20 мВт

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Стандартні аксесуари

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови пропозиції та оплати

10. Час виконання

11. Примітки щодо експлуатації та технічного обслуговування

12. Гарантія якості та післяпродажне обслуговування

Ознайомлення з продуктом

Це широкосмугове джерело світла SLED потужністю 840 нм потужністю 20 мВт, яке використовує технологію суперлюмінесцентних діодів, з вихідною потужністю понад 20 мВт, смугою пропускання -3 дБ понад 45 нм, плоским спектром, низькою пульсацією та чудовою довгостроковою стабільністю. Він підтримує настільні та модульні конфігурації з комунікаційним інтерфейсом і програмним забезпеченням моніторингу для промислової та медичної інтеграції. Підходить для промислової ОКТ, оптоволоконного зондування та медичного зображення. Будь ласка, використовуйте з номінальною напругою, контролюйте температуру та вологість, забезпечте хороше розсіювання тепла, уникайте вихідного перевантаження та забруднення.

Технічні характеристики продукту

Особливості продукту

● Низька спектральна пульсація;

● Висока вихідна потужність 20 мВт;

● Подвійна конфігурація модуля/настільного комп’ютера з моніторингом зв’язку для легкої інтеграції;

● Підтримує налаштування оптоволокна SM/PM відповідно до різних оптичних систем.

Застосування продукту

● Промисловий ОКТ;

● Офтальмологічна ОКТ;

● Системи калібрування оптоволоконних пристроїв і пасивних компонентів.

Деталі продукту

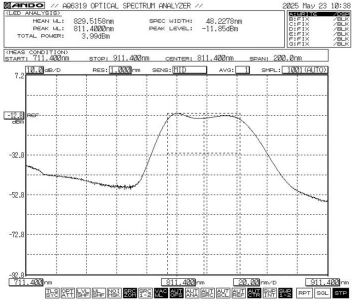

● Типовий спектр: смуга пропускання -3 дБ Мін.45 / Тип.48

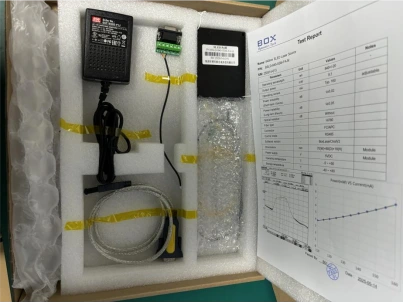

● Стандартні аксесуари

Етапи операції

Крок 1.Розпакування: перед складанням перевірте, чи всі аксесуари комплектні, включаючи модуль джерела світла SLED, кабель даних USB, кабель зеленого порту, адаптер живлення, звіт про випробування тощо.

Крок 2.Джерело живлення: підключається до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає їхнім вимогам до електроживлення. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3.Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно з пристроєм або вимірювачем потужності для перевірки після підтвердження відсутності забруднення та пошкодження.

Setp4.Підключіться до головного комп’ютера: використовуйте кабель зеленого порту та кабель даних USB-RS485 DB9, щоб під’єднати широкосмугове джерело світла SLED 840 нм 20 мВт до комп’ютера; комп’ютер повинен спочатку інсталювати спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключені та обмінюватися даними. Зверніться до Box Optronics щодо драйвера.

Крок 5.Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD і температурою LD широкосмугового джерела світла SLED 840 нм 20 мВт. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)

Крок 6.Після використання натисніть кнопку закриття, вимкніть джерело живлення та від’єднайте оптоволокно.

Інформація про замовлення

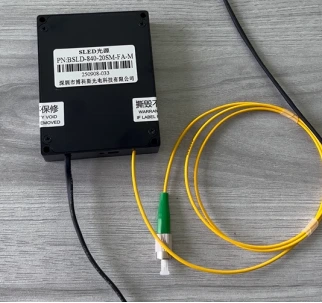

наприклад: BSLD-840-205SM-FA-M

(Інформація про замовлення: широкосмугове джерело світла SLED потужністю 840 нм потужністю 20 мВт, смуга пропускання -3 дБ близько 50 нм, з волокном SM CS 780, модульний пакет).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Таблиця даних і тестова таблиця

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки щодо експлуатації та технічного обслуговування

● Уникайте частого підключення/від’єднання оптоволоконних роз’ємів, щоб запобігти накопиченню пилу та пошкодженню торців.

● Очистіть волоконно-волоконні з’єднувачі серветкою без ворсу та перевірте за допомогою детектора торця волокна перед підключенням. Завжди під’єднуйте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця. Закрийте невикористовувані роз’єми пилозахисними ковпачками.

● Зберігайте обладнання в сухому місці без вологи.

Гарантія якості та післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
