Джерело світла SLD 1060 нм 1064 нм

Зміст

1. Представлення джерела світла SLD 1060 нм 1064 нм

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Стандартні аксесуари

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови пропозиції та оплати

10. Час виконання

11. Примітки щодо експлуатації та технічного обслуговування

12. Гарантія якості та післяпродажне обслуговування

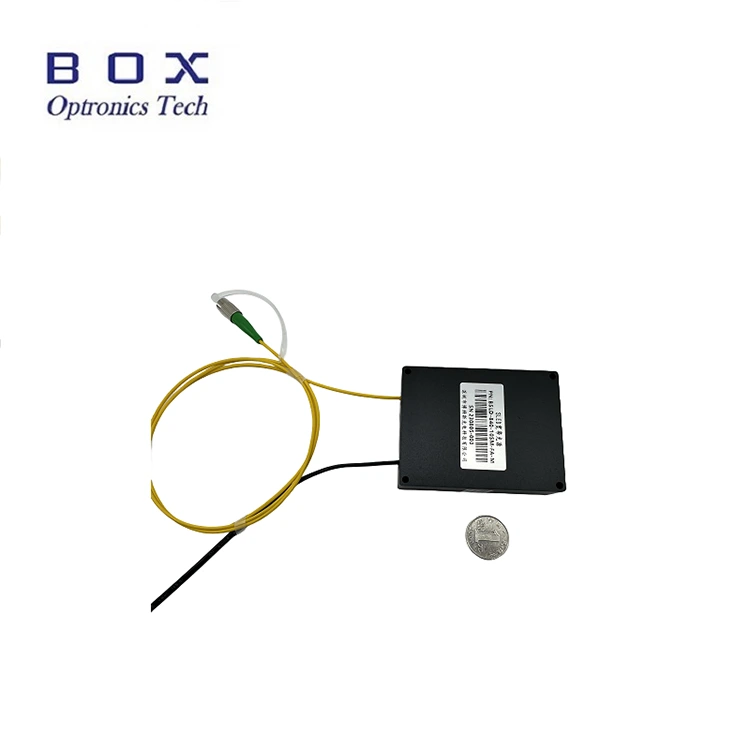

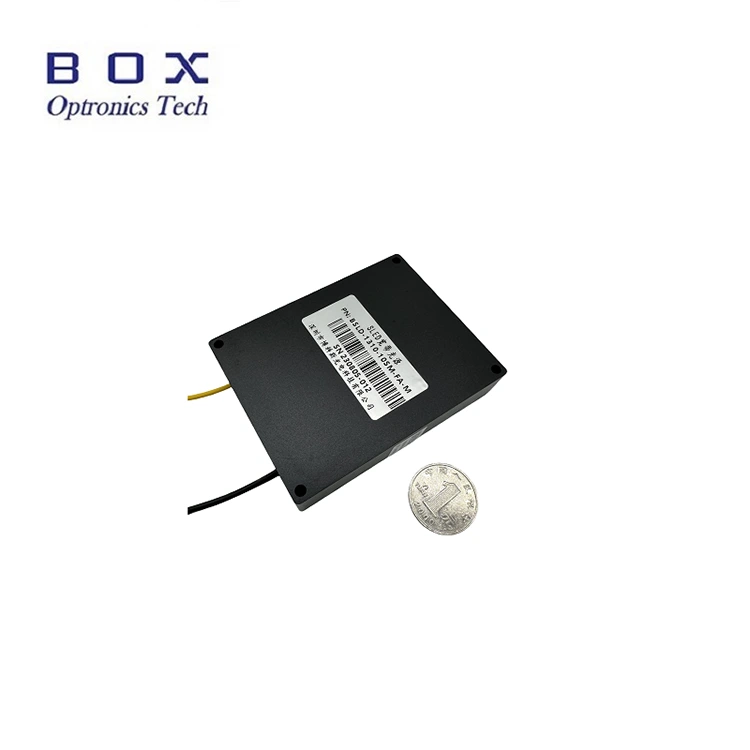

Ознайомлення з продуктом

Це джерело світла SLD 1060 нм 1064 нм, яке використовує технологію суперлюмінесцентних діодів, з вихідною потужністю 5 мВт і 15 мВт (опціонально), смугою пропускання -3 дБ понад 15 нм, рівним спектром, низькою пульсацією та чудовою довгостроковою стабільністю. Він підтримує стаціонарні та модульні конфігурації з інтерфейсом зв’язку RS485 та програмним забезпеченням моніторингу для системної інтеграції. Підходить для зондування волокон і медичного зображення. Будь ласка, використовуйте з номінальною напругою, контролюйте температуру та вологість, забезпечте хороше розсіювання тепла, уникайте вихідного перевантаження та забруднення.

Технічні характеристики продукту

Особливості продукту

● Низька спектральна пульсація;

● Плоский спектр;

● Гніздо DB9 (RS485) для легкої інтеграції.

Застосування продукту

● Оптичне волокно зондування;

● Медична візуалізація;

● Волоконно-оптичний гіроскоп (FOG).

Деталі продукту

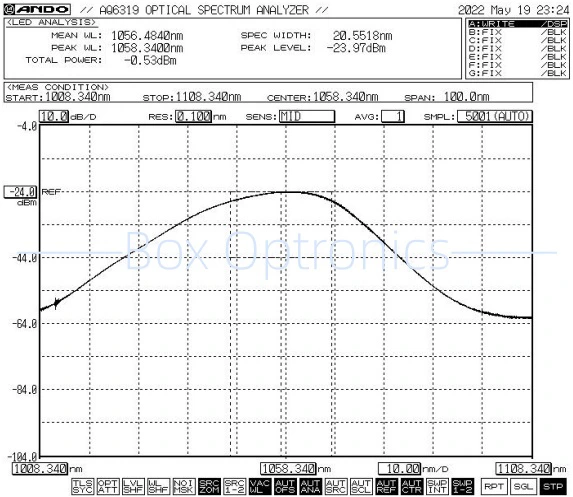

● Типовий спектр: -3 дБ Смуга пропускання Мін. 15 нм / Тип. 20 нм

● Стандартні аксесуари

Етапи операції

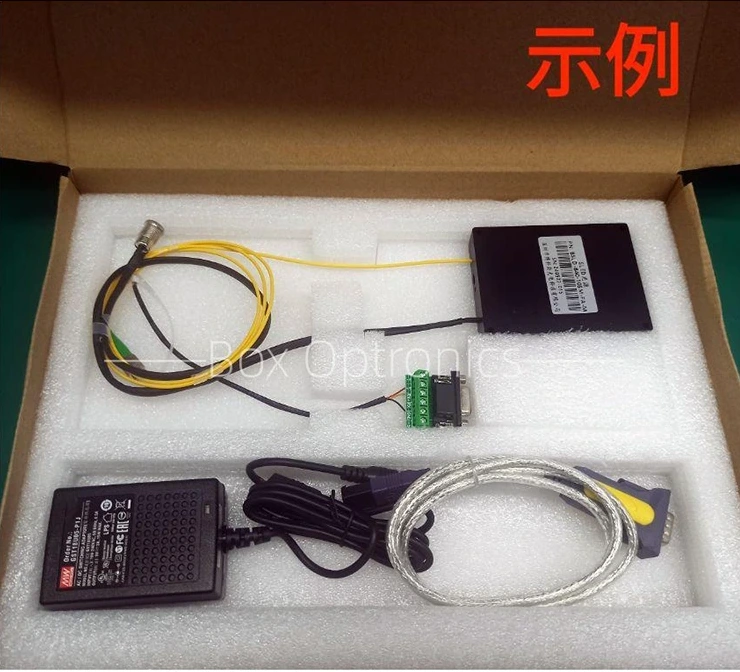

Крок 1.Розпакування: перед складанням перевірте, чи всі аксесуари комплектні, включаючи модуль джерела світла SLED, кабель даних USB, кабель зеленого порту, адаптер живлення, звіт про випробування тощо.

Крок 2.Джерело живлення: підключається до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає їхнім вимогам до електроживлення. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3.Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно з пристроєм або вимірювачем потужності для перевірки після підтвердження відсутності забруднення та пошкодження.

Setp4.Підключіться до головного комп’ютера: використовуйте кабель зеленого порту та кабель даних USB-RS485 DB9, щоб підключити джерело світла SLD 1060 нм 1064 нм до комп’ютера; комп’ютер повинен спочатку інсталювати спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключені та обмінюватися даними. Зверніться до Box Optronics щодо драйвера.

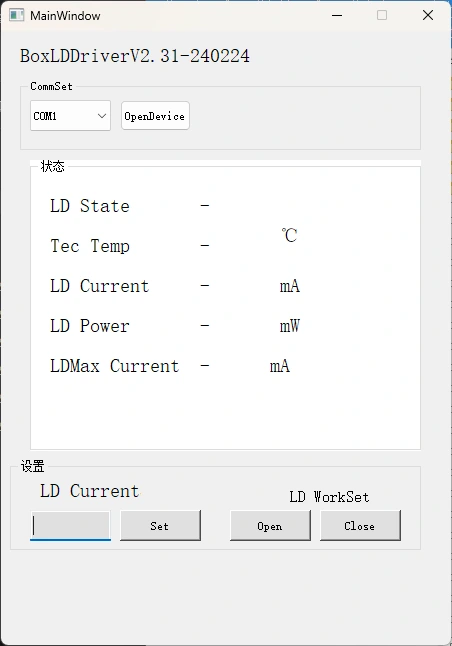

Крок 5.Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD і температурою LD джерела світла 1060 нм 1064 нм SLD. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)

Крок 6.Після використання натисніть кнопку закриття, вимкніть джерело живлення та від’єднайте оптоволокно.

Інформація про замовлення

наприклад: BSLD-1060-5SM-FA-M

(Інформація про замовлення: Джерело світла SLD 1060 нм 1064 нм, вихідна потужність 5 мВт, з оптоволокном SM Hi1060, роз’ємом FC/APC, пакет модуля).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Таблиця даних і тестова таблиця

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки щодо експлуатації та технічного обслуговування

● Не рекомендується часто вставляти або знімати волоконно-оптичні з’єднувачі як на вході, так і на виході, щоб запобігти забрудненню пилом, що може призвести до збільшення внесених втрат, або спалюванню торців волоконно-оптичних роз’ємів.

● Очистіть волоконно-волоконні з’єднувачі серветкою без ворсу та перевірте за допомогою детектора торця волокна перед підключенням. Завжди під’єднуйте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути закриті пилозахисними ковпачками.

● Якщо вихідне волокно потрібно з’єднати з іншим волокном, рекомендується використовувати зварювальний апарат для зварювання.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

Гарантія якості та післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
