Широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Зміст

1. Представлення широкосмугового джерела світла SLD 840 нм 10 мВт 40 нм

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови пропозиції та оплати

10. Час виконання

11. Примітки щодо експлуатації та технічного обслуговування

12. Гарантія якості та післяпродажне обслуговування

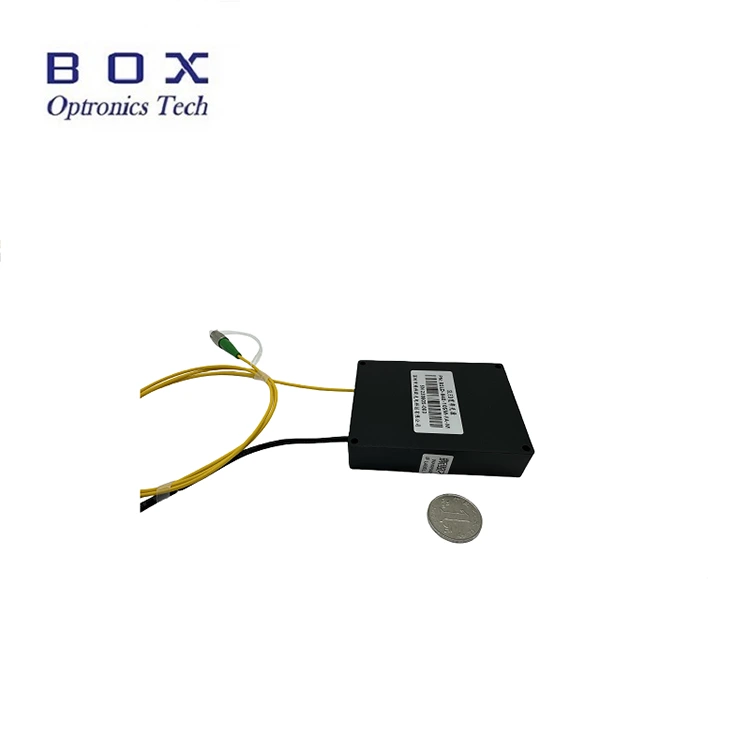

Введення продукту - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Це широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм, яке використовує технологію суперлюмінесцентних діодів, з вихідною потужністю понад 10 мВт, смугою пропускання -3 дБ понад 40 нм, рівним спектром, низькою пульсацією та відмінною довгостроковою стабільністю.

Він підтримує настільні сенсорні екрани та модульні конфігурації з інтерфейсом зв’язку RS-485 і програмним забезпеченням моніторингу для системної інтеграції. Підходить для зондування волокна та медичного зображення. Завжди підключайте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця.

Технічні характеристики продукту - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Особливості продукту - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Низька спектральна пульсація; л

Плоский спектр;

DB9 Female (RS485) з’єднання для легкої інтеграції;

Індивідуальна вихідна потужність і тип волокна.

Застосування продукту - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

оптичне волокно зондування;

Медична візуалізація;

Оптична когерентна томографія (ОКТ).

Деталі продукту - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

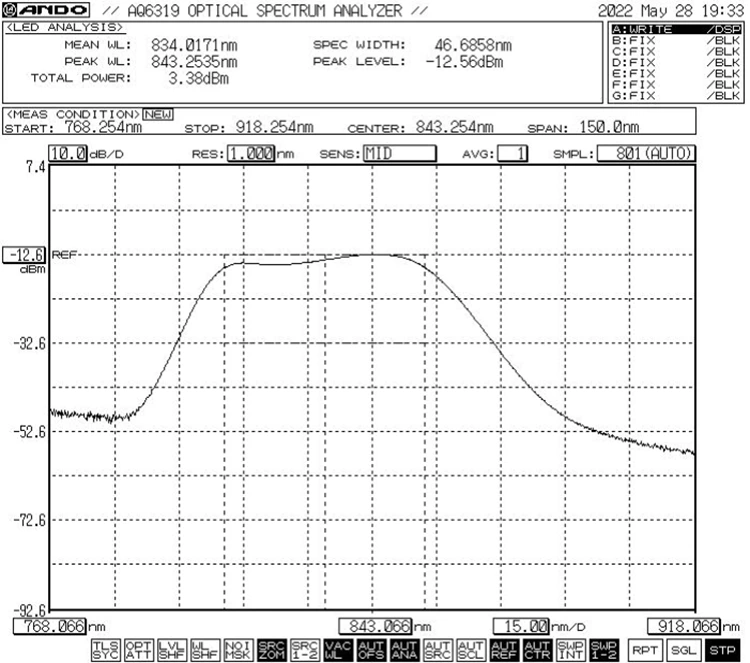

Типовий спектр: -3 дБ, смуга пропускання мін. 40 нм / типово 45 нм

Розмір (мм)

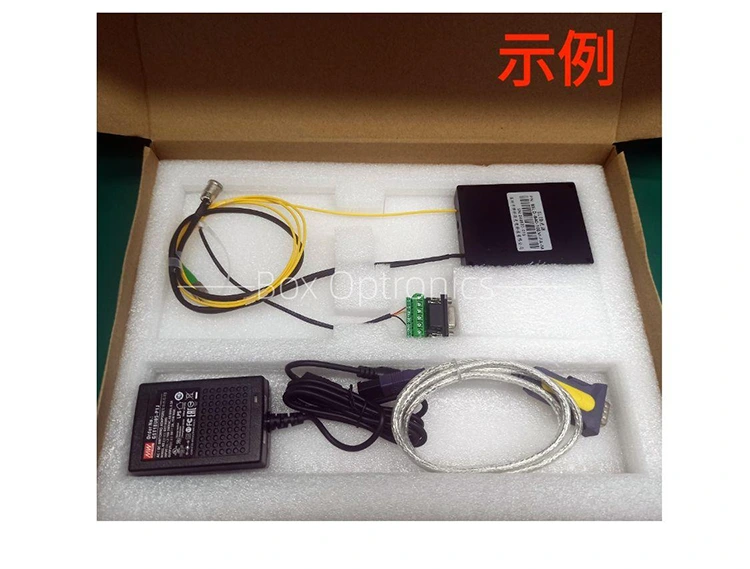

Стандартні аксесуари

Етапи експлуатації - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Крок 1. Розпакування: перед складанням перевірте, чи всі аксесуари комплектні, включаючи модуль джерела світла SLED, кабель даних USB, кабель зеленого порту, адаптер живлення, звіт про випробування тощо.

Крок 2. Джерело живлення: підключається до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає їхнім вимогам до джерела живлення. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно з пристроєм або вимірювачем потужності для перевірки після підтвердження відсутності забруднення та пошкодження.

Setp4. Підключіться до головного комп’ютера: використовуйте кабель зеленого порту та кабель даних USB-RS485 DB9, щоб під’єднати широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм та комп’ютер; комп’ютер повинен спочатку інсталювати спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключені та обмінюватися даними. Зверніться до Box Optronics щодо драйвера.

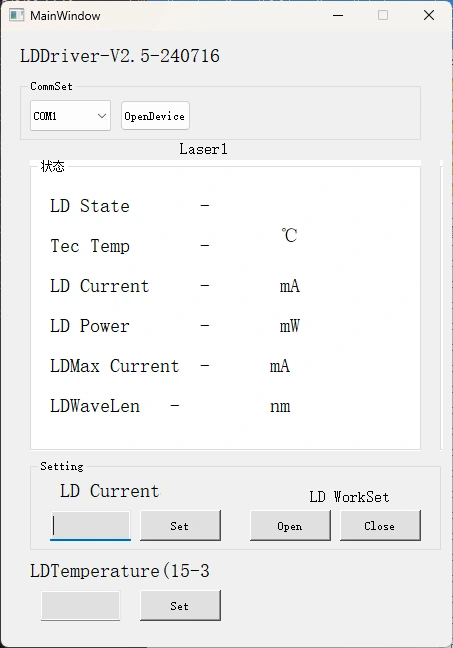

Крок 5. Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD і температурою LD широкосмугового джерела світла SLD 840 нм 10 мВт 40 нм. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте оптоволокно.

Інформація для замовлення - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

наприклад: BSLD-840-104SM-FA-M

(Інформація про замовлення: широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм із волокном SM Hi780, роз’ємом FC/APC, пакетом модуля, джерелом живлення 5 В постійного струму).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Специфікація та тестова таблиця - 840 нм 10 мВт 40 нм SLD широкосмугове джерело світла

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Умови котирування

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics рекомендує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.

(3) Інше

Умови оплати

Доступні PayPal і T/T.

Час виконання - 840 нм 10 мВт 40 нм широкосмугове джерело світла SLD

Виготовлення: 10 робочих днів. (Якщо є на складі, це буде швидше відправлено.)

Міжнародна логістика: 3-5 робочих днів.

Примітки щодо експлуатації та технічного обслуговування - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Не рекомендується часто вставляти або видаляти волоконно-оптичні з’єднувачі на вихідних кінцях, щоб запобігти забрудненню пилом, що може призвести до збільшення внесених втрат, або спалюванню торців волоконно-оптичних з’єднувачів.

Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте їх за допомогою детектора торця оптоволокна перед під’єднанням. Завжди під’єднуйте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути закриті пилозахисними ковпачками.

Якщо вихідне волокно потрібно з’єднати з іншим волокном, рекомендується використовувати зварювальний апарат.

Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

Гарантія якості та післяпродажне обслуговування - широкосмугове джерело світла SLD 840 нм 10 мВт 40 нм

Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
