1683 нм 10 мВт оптоволоконний лазер

Зміст

1. Введення 1683 нм Оптоволоконний лазер потужністю 10 мВт

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

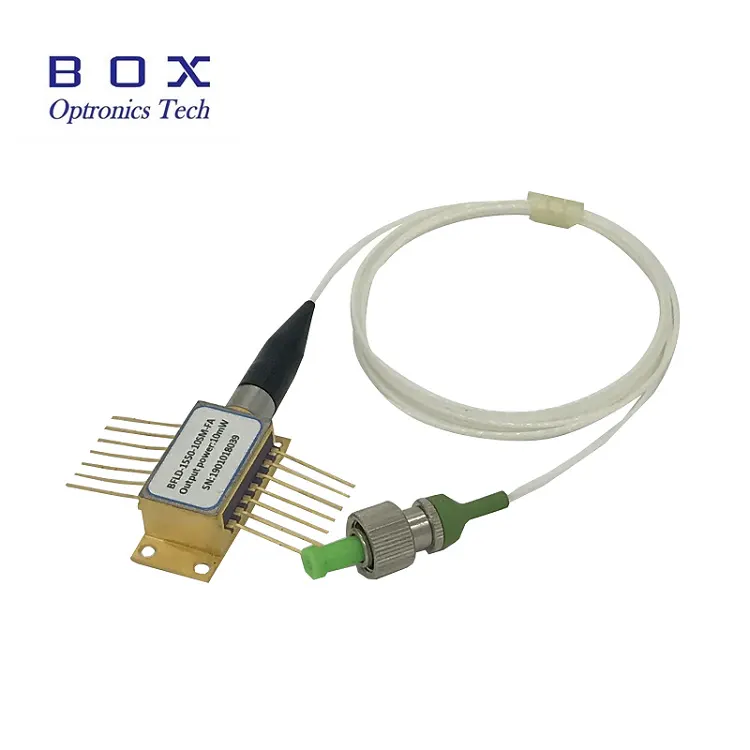

1683 нм 10 мВт оптоволоконний лазер використовує MQW DFB чіп, центральна довжина хвилі 1683 нм, допуск на довжину хвилі +/-1 нм, типовий вихід потужність 10 мВт, 14-контактний корпус BTF, сумісний із Telcordia GR-468 і RoHS. с одномодове волокно та роз'єм FC/APC, він ідеально підходить для TDLAS та газу C2H6 системи виявлення.

Продукт Технічні характеристики

Продукт особливості

● Високий стабільний оптичний вихід 10 мВт;

● промисловий стандарт, пакет 14PIN метелик;

● Вбудований ТЕС і оптичний ізолятор;

● Багатоквантовий свердловина (MQW) лазер з розподіленим зворотним зв'язком (DFB).

●

Продукт Додатки

● Регульований діодний лазер абсорбційна спектроскопія;

● Моніторинг C2H6;

● Якість навколишнього повітря моніторинг;

● Оптичне волокно зондування & лазерне виявлення.

Продукт Подробиці

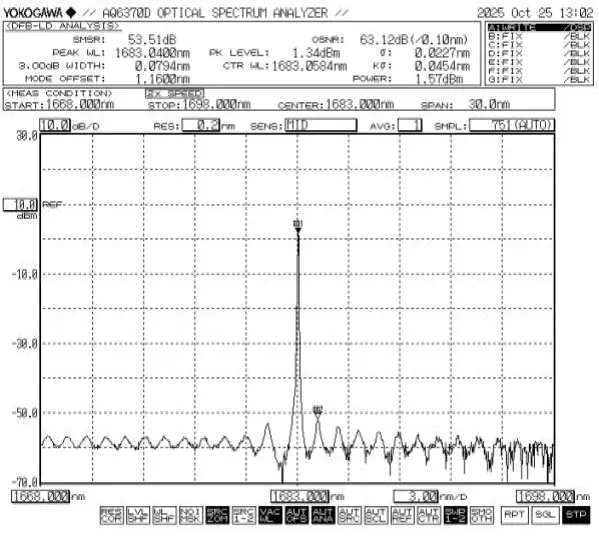

● Типовий спектр: 1683 нм, допуск WL +/-1 нм.

● FAQ

(1) Що таке тип волокна та специфікація роз’єму?

--У стандартній конфігурації використовується одномодове волокно з FC/APC роз'єм.

(2) Який тип упаковки та спосіб кріплення?

--1683 нм 10 мВт оптоволоконний лазер розміщений у стандартному 14-контактному роз’ємі пакет типу "метелик", сумісний із основними лазерними розетками та монтажем світильники. Монтажні отвори передбачені для кріплення гвинтами або термопрокладкою вкладення.

(3) Чи доступне тестування зразків? Які послуги пропонуються для оптових закупівель?

--Підтримується тестування зразків і пробне виробництво невеликих обсягів. Для оптових закупівель ми пропонуємо ціноутворення за обсягом, звіти про заводські випробування, індивідуальні замовлення параметри (такі як довжина волокна, тип оболонки та тип з’єднувача).

Замовлення інформації

наприклад: BFLD-1683-10SM-FA

(Інформація про замовлення: 1683 нм 10 мВт оптоволоконний лазер, 14-контактний метелик корпус, з оптоволокном SM, роз’ємом FC/APC, розводка типу 1).

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час використання пристрою суворо дотримуйтеся робочої напруги та діапазони струму, вказані в таблиці даних. Ключові параметри, включаючи Ith (Пороговий струм), Iop max (Максимальний робочий струм), Vop max (Максимальний Робоча напруга) і λc (центральна довжина хвилі) — мають бути посилання зокрема в звіті про випробування, наданому під час відправлення. Примітка: Експлуатація перевищення абсолютних максимальних показників може призвести до незворотного пошкодження пристрою.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
