1651 нм DFB волоконний лазерний діод

Зміст

1. Представлення 1651 нм DFB волоконний лазерний діод

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Представлення продукту - волокно DFB 1651 нм Сполучений лазерний діод

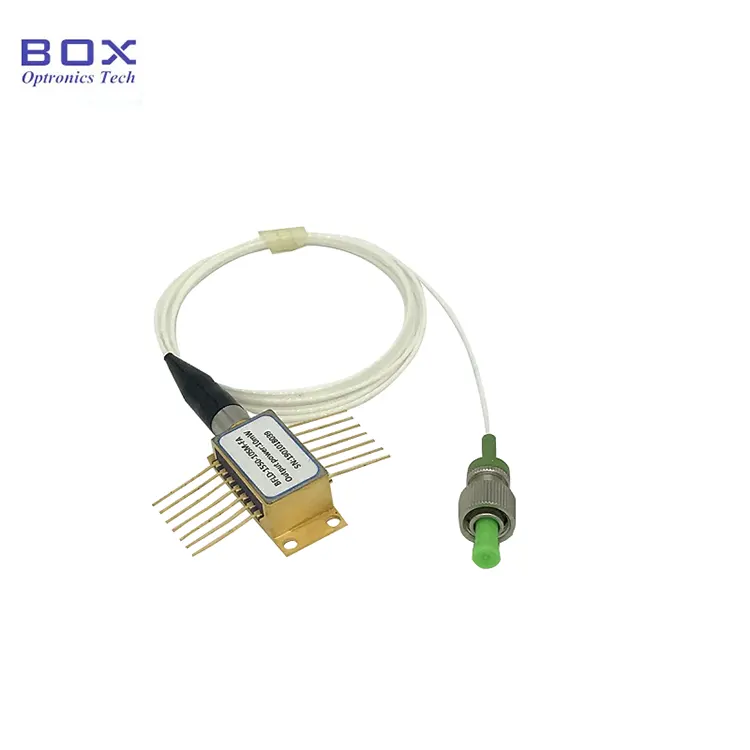

Це 1651 нм DFB волоконний лазерний діод з a мікросхема DFB із багатоквантовою ямою та 14-контактний пакет типу «метелик». Він інтегрує TEC контроль температури та термістор, підтримує одномодовий/з підтримкою поляризації волоконний вихід із типовою вихідною потужністю 10 мВт і центральною довжиною хвилі 1651 нм. Підходить для оптоволоконного зв'язку, волоконного датчика, оптичних інструментів, і спеціалізовані системи джерел світла, він простий в експлуатації та дуже надійний. Будь ласка, суворо контролюйте струм приводу, напругу та температуру пайки, забезпечують захист від електростатичного розряду та уникають перевищення абсолютних максимальних номіналів.

Продукт Технічні характеристики-1651 нм DFB волоконний лазерний діод

Продукт Особливості - 1651 нм DFB волоконний лазерний діод

● Підтримує Оптоволоконна муфта SMF-28e або PMF-1550, роз'єм FC/APC;

● 14-контактний пакет метелик;

● Вбудований термістор, і ТЕС;

● Широкий діапазон робочих температур.

Продукт Застосування - 1651 нм DFB волоконний лазерний діод

● Оптичне волокно спілкування;

● Оптичний прилад;

● CH4 аналіз газу метану;

● Оптоволоконне зондування.

Продукт Деталі-1651nm DFB волоконний лазерний діод

● Креслення упаковки та чіткість PIN-OUT (одиниця виміру: мм) - волокно DFB 1651 нм Сполучений лазерний діод

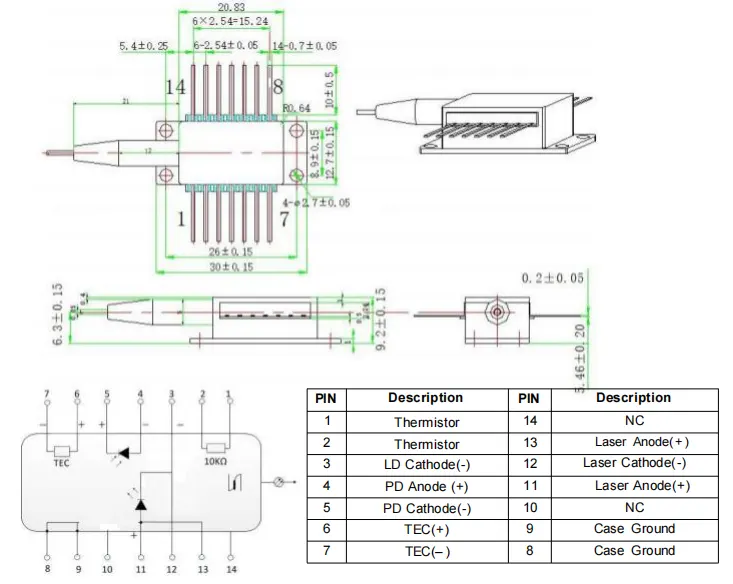

>>>Підключення типу 1

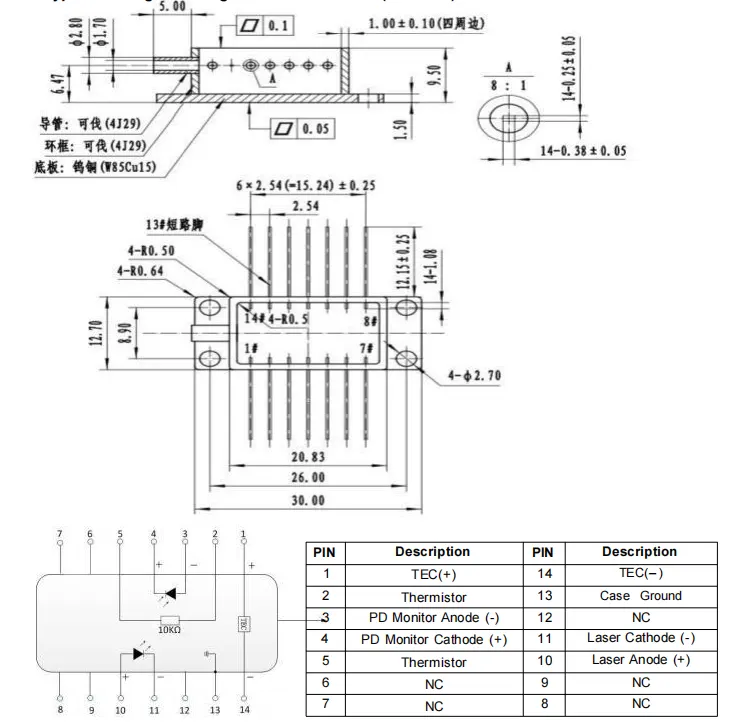

>>>Підключення типу 2

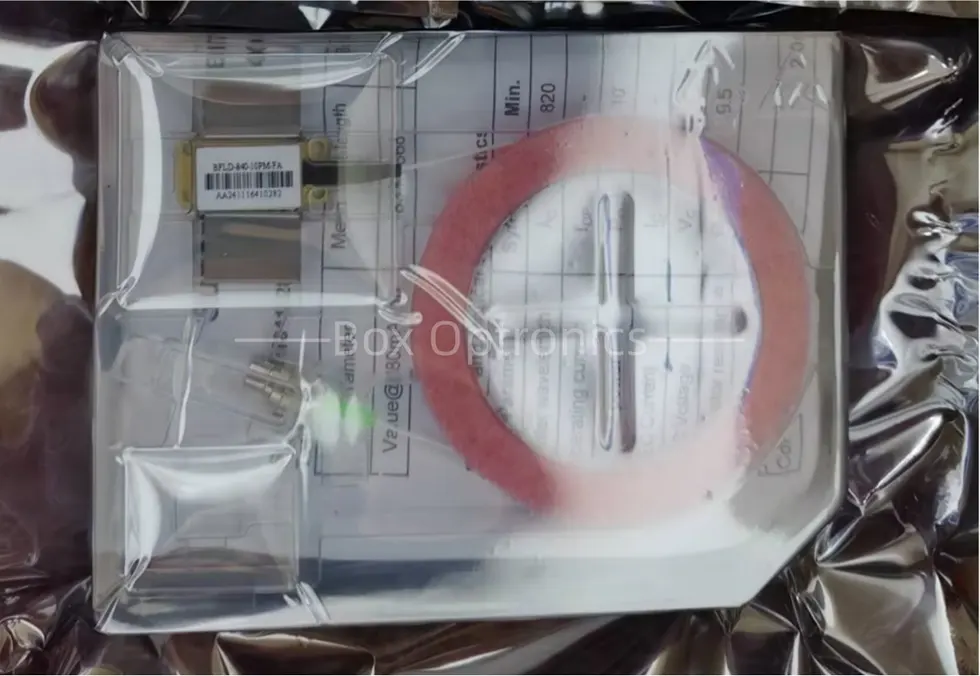

● Приклад упаковки

* Автономний пристрій; немає вбудованого драйвера (зовнішній драйвер необов'язковий).

Замовлення інформація-1651nm DFB волоконний лазерний діод

наприклад: BFLD-1651-10SM-FA2

(Інформація про замовлення: 1651 нм DFB волоконний лазерний діод, 14-контактний метелик корпус, з оптоволокном SM, роз’ємом FC/APC, розводка типу 2).

Технічний опис-1651nm DFB Оптоволоконний лазерний діод

Технічний паспорт

1. Умови пропозиції та оплати - 1651nm DFB Fiber Coupled Laser Diode

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання-1651nm DFB Оптоволоконний лазерний діод

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки-1651nm DFB волоконний лазерний діод

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути знеструмлений, а паяльник повинен бути належним чином заземлений.

● Перш ніж увімкнути всі компоненти, спочатку активуйте кулер і потім перейдіть до поступових кроків увімкнення живлення, щоб запобігти перегріву чіпа та перевантаження.

Гарантія якості та Післяпродажне обслуговування - 1651 нм DFB волоконний лазерний діод

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
