840-нм оптоволоконний широкосмуговий джерело світла SLD

Огляд продукту - широкосмугове джерело світла SLD з оптоволоконною зв'язкою 840 нм

Box Optronics виробляє 840-нм оптоволоконний широкосмуговий джерело світла SLD, високоефективний активний оптичний компонент, заснований на посиленому спонтанному випромінюванні (ASE) від структури напівпровідникового оптичного підсилювача, що забезпечує високу оптичну потужність із широкою спектральною смугою пропускання та низькою часовою когерентністю.

Він забезпечує вищу вихідну потужність, ніж світлодіоди, зберігаючи при цьому набагато ширший спектр, ніж лазерні діоди, що робить його придатним для застосувань, які вимагають низької когерентності та високої яскравості.

Завдяки мінімальній вихідній потужності 5 мВт, 10 нм типовій смузі пропускання 3 дБ і чудовій стабільності живлення (≤±0,02 дБ короткочасно, ≤±0,05 дБ довгостроково), це джерело SLD 840 нм оптимізовано для точних волоконно-оптичних систем зондування та зображення. Пристрій доступний як у формі компактного модуля (70 × 90 × 18 мм) для системної інтеграції, так і у настільній формі (195 × 220 × 120 мм) для лабораторних і тестових середовищ.

Оснащений оптоволоконними роз’ємами 780 HP і роз’ємами FC/APC у стандартній комплектації, з додатковим інтерфейсом зв’язку RS485 для моніторингу та керування, це джерело світла SLD забезпечує універсальність і надійність для широкого спектру застосувань.

Основні характеристики - Широкосмугове джерело світла SLD з оптоволоконним зв'язком 840 нм

● Висока вихідна потужність: мінімум 5 мВт

● Широка спектральна смуга пропускання: 10 нм типово (-3 дБ)

● Низька спектральна пульсація для чистого спектру

● Гаусів спектральний профіль

● Чудова стабільність живлення: ≤±0,02 дБ/15 хв короткочасно

● Довгострокова стабільність: ≤±0,05 дБ/8 годин

● Оптоволоконний вихід із волокном 780 HP

● Стандартний роз’єм FC/APC, доступні інші варіанти

● Два форм-фактори: модуль і стаціонар

● Інтерфейс зв'язку RS485 для моніторингу

● Порівняно недороге рішення

● Широкий діапазон робочих температур: від -5°C до +55°C

● Компактний і міцний дизайн упаковки

● Додаткова настільна версія з сенсорним екраном

Типове застосування - широкосмугове джерело світла SLD з оптоволоконним зв'язком 840 нм

● Волоконно-оптичні гіроскопи (FOG)

● Системи оптичної когерентної томографії (ОКТ).

● Медична візуалізація та біомедична оптика

● Волоконно-оптичні сенсорні системи

● Інтерферометрія білого світла

● Тестування та характеристика оптичних компонентів

● Науково-дослідні лабораторії

● Рефлектометрія оптичної когерентності (OCDR)

Технічні характеристики - широкосмугове джерело світла SLD з оптоволоконним сполученням 840 нм

Оптичні характеристики (T=25°C)

Механічні та екологічні характеристики

Деталі продукту - широкосмугове джерело світла SLD з оптоволоконним зв'язком 840 нм

Що таке SLD?

Суперлюмінесцентний діод (SLD) — це напівпровідникове широкосмугове оптичне джерело на основі посиленого спонтанного випромінювання (ASE) із високим оптичним посиленням у структурі хвилеводу, подібної до лазерного діода, що працює в умовах пригніченого оптичного зворотного зв’язку для запобігання лазерним коливанням.

На відміну від лазерних діодів, які покладаються на резонансний резонатор, у SLD використовуються грані з низьким коефіцієнтом відбиття (з покриттям AR) і хвилевідні структури під кутом або нахилом для придушення зворотного зв’язку від резонатора, забезпечуючи високе оптичне посилення, уникаючи лазерної дії.

Основні характеристики SLD:

• Значно вищі вихідна потужність і яскравість, ніж світлодіоди, зберігаючи низьку часову когерентність

• Широкосмугове випромінювання з гладкою спектральною обвідною ASE

• Дуже низька часова когерентність (коротка довжина когерентності), ідеальна для інтерферометричних застосувань, таких як OCT

• Як правило, одномодова хвилеводна структура забезпечує ефективне з’єднання одномодового волокна

• Спектральна форма, як правило, розроблена як квазі-Гауссів або налаштований плоский профіль залежно від конструкції

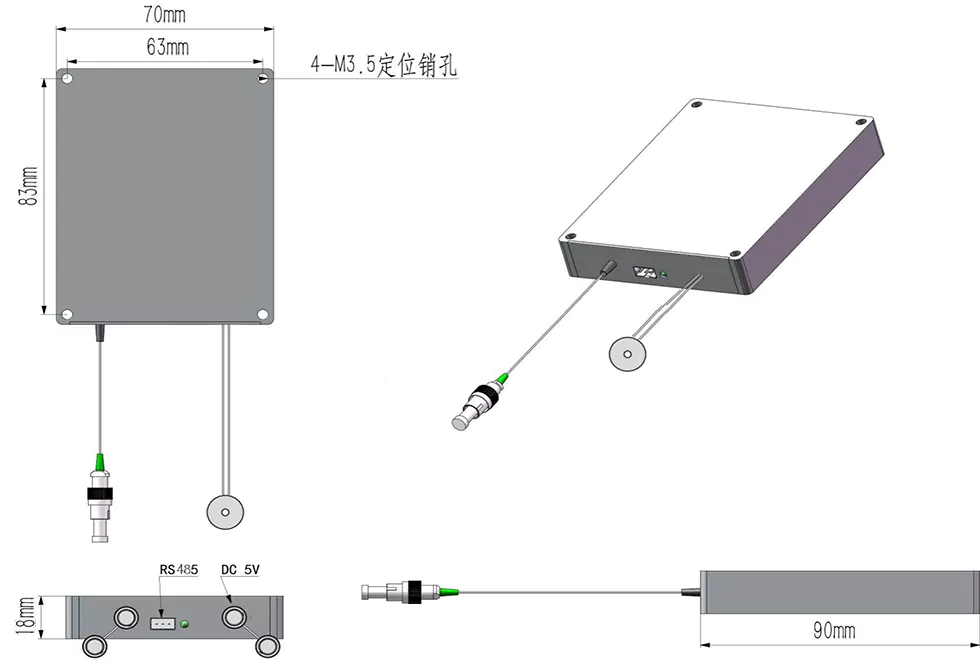

Розміри упаковки

Широкосмугове джерело світла SLD 840 нм доступне в двох комплектаціях:

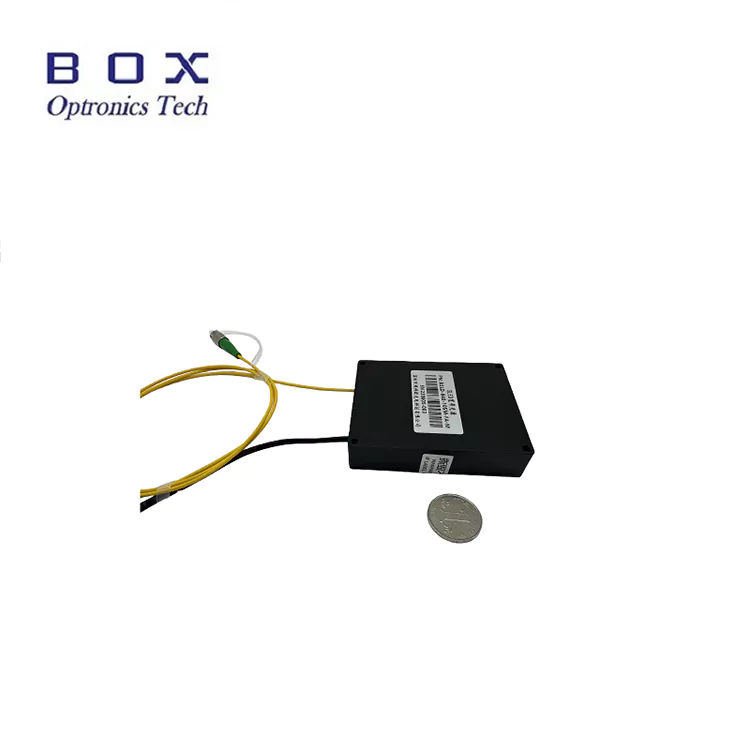

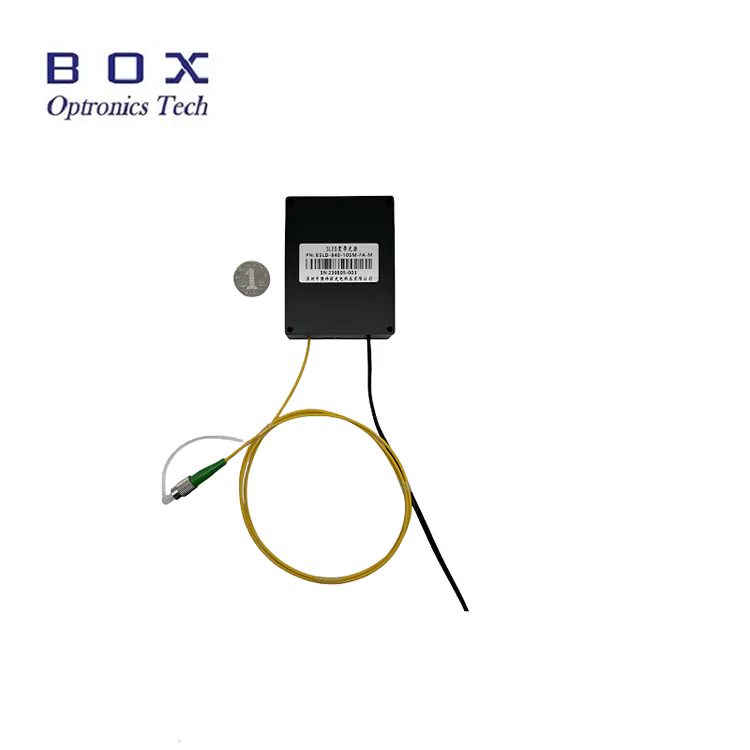

Версія модуля (70×90×18 мм):

• Компактний низькопрофільний дизайн для системної інтеграції

• 4 отвори для кріплення M3.5 для безпечного встановлення

• Вхідне живлення постійного струму (5 В або 12 В)

• Порт зв’язку RS485 (розетка DB9)

• Оптоволоконний вихід з роз’ємом FC/APC

• Ідеально підходить для вбудовування в інструменти та системи

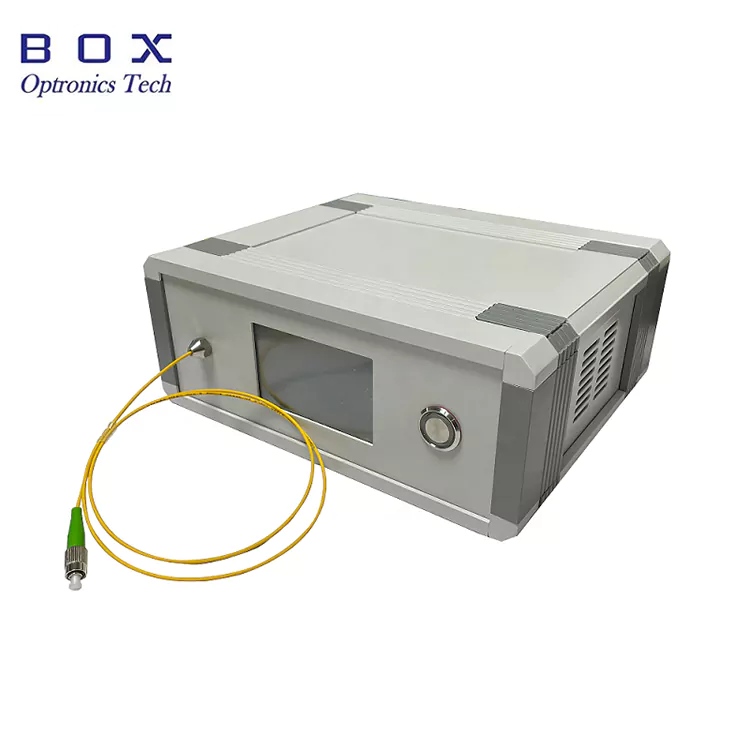

Настільна версія (195×220×120 мм):

• Настільний форм-фактор для лабораторного використання

• Вбудований сенсорний дисплей для моніторингу стану

• Вхід змінного струму (110-240 В універсальний)

• Порт зв’язку RS485 (розетка DB9)

• Оптоволоконний вихід на передню панель

• Простий у використанні, робота підключи та працюй

• Ідеально підходить для науково-дослідних лабораторій і тестових середовищ

Контроль і моніторинг

І модульна, і стаціонарна версії підтримують інтерфейс зв’язку RS485 для моніторингу та керування. Настільна версія додатково має вбудований сенсорний екран для локального керування.

Доступні параметри моніторингу та контролю:

• Моніторинг вихідної потужності

• Моніторинг струму

• Моніторинг температури

• Регулювання потужності (опціонально)

• Програмне забезпечення хост-комп’ютера для керування ПК (необов’язково)

Чому варто вибрати Box Optronics?

• Строгий контроль якості зі 100% тестуванням перед відправкою

• Конкурентоспроможна ціна зі стабільною можливістю оптової доставки

• Гнучкі параметри налаштування довжини хвилі, потужності, пропускної здатності, оптоволокна та роз’ємів

• Технічна підтримка 7×24 години та швидке реагування

• Експрес-доставка DHL, UPS і FedEx по всьому світу

• Доступні модульні та настільні версії

• Додаткове програмне забезпечення для системної інтеграції

• Надійне довгострокове постачання виробничих обсягів

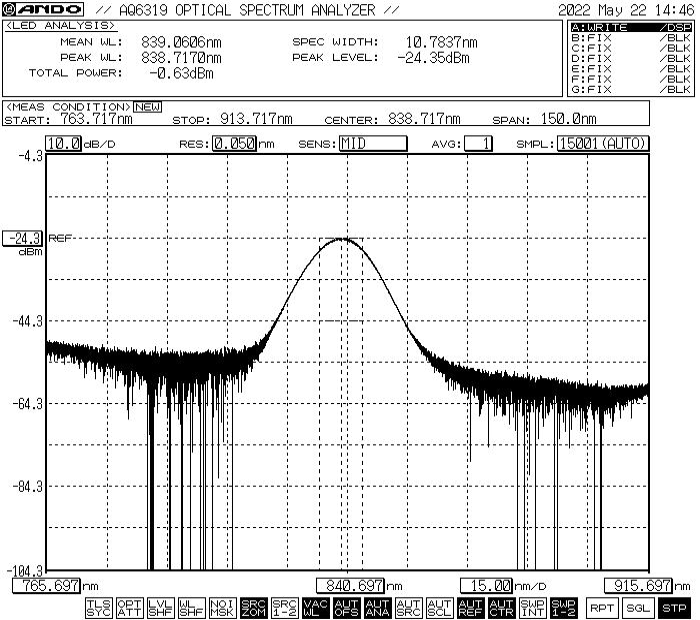

Широкосмугове джерело світла SLD зі спектральною характеристикою 840 нм зі з’єднанням по волокну

Типовий спектр показує довжину хвилі в центрі близько 840 нм із шириною смуги приблизно 10 нм -3 дБ.

*Примітка: показаний спектр є типовою продуктивністю. Фактичний спектр може дещо відрізнятися від пристрою до пристрою. Зв’яжіться з нами, щоб отримати дані про конкретні спектри чи спеціальні вимоги до спектру.

Інформація для замовлення - широкосмугове джерело світла SLD з оптоволоконною зв'язкою 840 нм

Типова номенклатура

BSLD - XXX - XX - XX - X - (X)

Приклад: BSLD - 840 - 51 - SM - M

Широкосмугове джерело світла SLD 840 нм, вихідна потужність 5 мВт, смуга пропускання 10 нм, волокно 780 HP, модульна версія, джерело живлення 5 В постійного струму

Доступні параметри налаштування

• Центральна довжина хвилі: стандартна 840 нм, інші довжини хвилі доступні за запитом

• Вихідна потужність: стандартна 5 мВт, доступні опції з більшою потужністю

• Спектральна смуга пропускання: стандарт 10 нм, доступні інші варіанти смуги пропускання

• Тип волокна: стандарт 780 HP, доступні інші спеціальні волокна

• Довжина волокна: 0,5 м, 1 м, 1,5 м, 2 м (доступна довжина на замовлення)

• Тип кіски: вільна трубка 900 мкм, вільна трубка 3,0 мм

• Тип роз’єму: стандартний FC/APC, FC/UPC, SC/APC, LC/APC або індивідуальний

• Тип комплектації: Модуль або Настільний

• Напруга живлення: 5VDC, 12VDC (модуль), 110-240VAC (стаціонарний)

• Оптичний ізолятор: доступна опція вбудованого ізолятора

• Інтерфейс зв’язку: стандарт RS485, доступні інші інтерфейси

• Програмне забезпечення хост-комп’ютера: доступне для моніторингу та контролю

Щоб отримати індивідуальні вимоги, зв’яжіться з нашою командою продажів і надайте свої специфікації.

Технічний паспорт і звіт про випробування

Кожне широкосмугове джерело світла SLD 840 нм постачається з вичерпним звітом про випробування, в якому документуються виміряні параметри продуктивності. PDF-файл з технічними характеристиками містить докладні характеристики, криві продуктивності та розмірні креслення.

• Індивідуальний звіт про випробування, що додається до кожного блоку

• Відстежуваний серійний номер для кожного блоку

Технічний паспорт

Умови пропозиції та оплати

Умови котирування

• EXW (Ex Works): Рекомендовано, якщо у вас є обліковий запис DHL/UPS/FedEx. Ми відправляємо за допомогою вашого облікового запису; ми не стягуємо вартість доставки.

• DAP (доставка на місці): якщо у вас немає облікового запису кур’єра, ми можемо організувати доставку з передоплатою.

• Інші умови: зв’яжіться з нами, щоб обговорити.

Умови оплати

• PayPal: швидка та безпечна оплата за зразки та невеликі замовлення

• T/T (банківський переказ): стандартний спосіб оплати для звичайних виробничих замовлень

• Alibaba Trade Assurance: безпечний захист замовлення для онлайн-транзакцій із гарантією покупця

• Кредитна картка: приймається через PayPal, Alibaba

• Гнучкі умови оплати: договірні

Час виконання

• Стандартне виготовлення: ~10-15 робочих днів

• Індивідуальні конфігурації: 15-20 робочих днів

• Об’ємні замовлення: зв’яжіться з нами, щоб дізнатися графік виробництва

• Міжнародна доставка: ~3-5 робочих днів (DHL/UPS/FedEx express)

• Прискорене обслуговування: доступне за запитом

Примітки щодо експлуатації та поводження

Обробка волокна

• Уникайте різких вигинів або перегинів, які можуть пошкодити волокно

• Не тягніть і не скручуйте волокнисті кіски

• Перед підключенням очистіть оптоволоконні з’єднувачі за допомогою відповідних інструментів для чищення

• Завжди використовуйте пилозахисні ковпачки, коли роз’єм не використовується

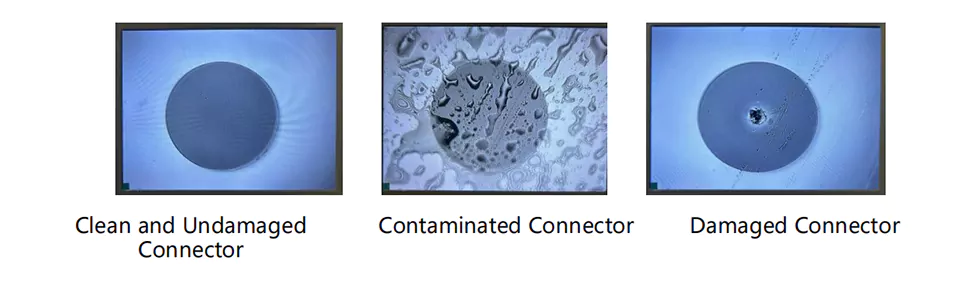

• Перед використанням перевірте торець волокна на наявність пошкоджень

Питання живлення та функціонування

• Перед підключенням переконайтеся, що напруга джерела живлення є належною

• Не перевищуйте максимальний струм приводу або номінальну потужність

• Використовуйте належний тепловідвід для безперервної роботи

• Вимкніть живлення перед підключенням/від’єднанням оптоволокна

• Не дивіться прямо на вихід оптоволокна, коли живлення ввімкнено
