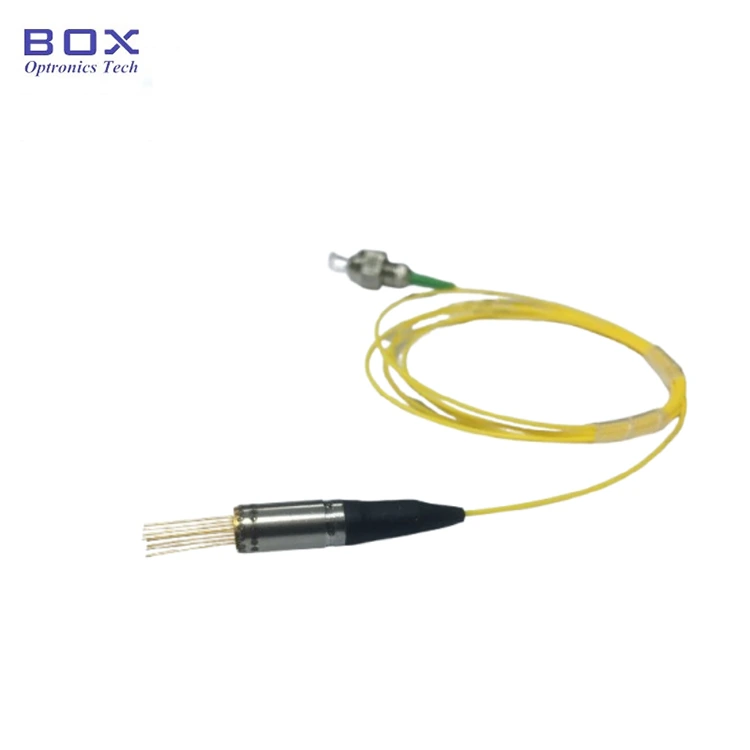

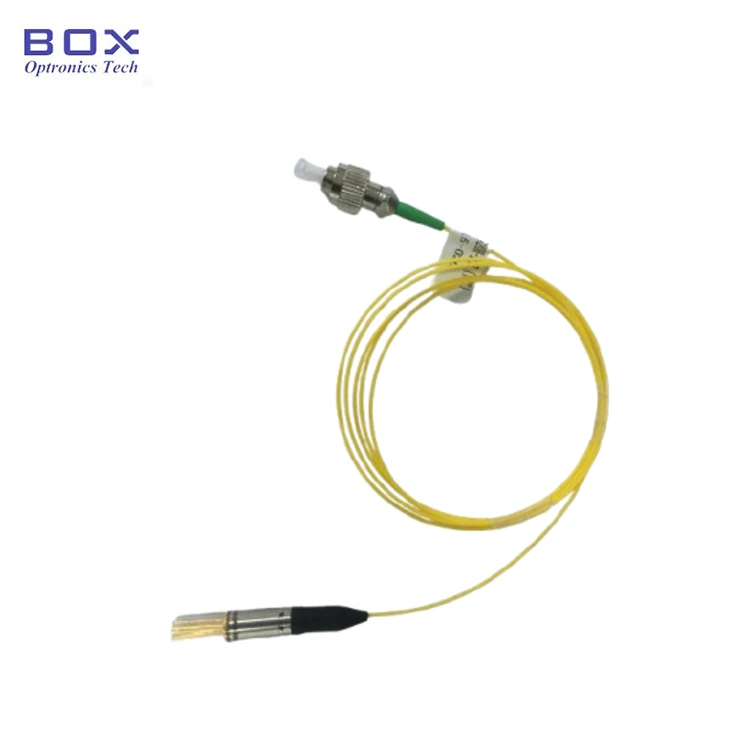

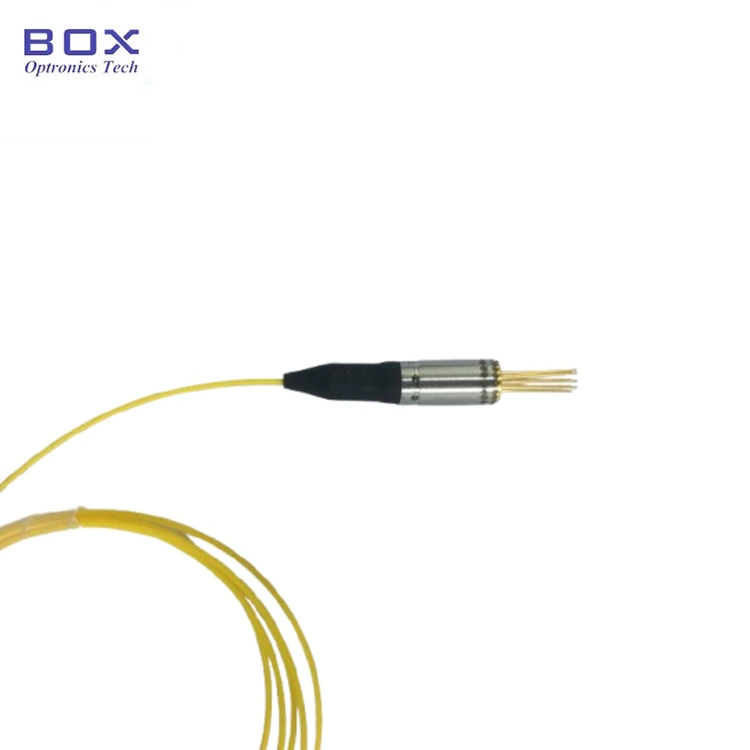

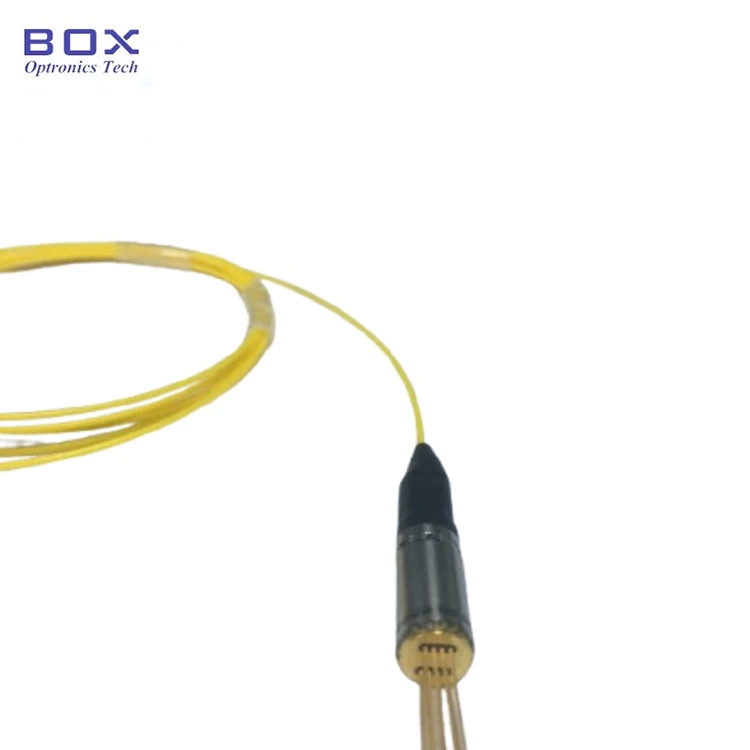

1550 нм вузьколінійний коаксіальний DFB-лазер із косичками

Огляд продукту - коаксіальний лазер DFB з вузькою шириною лінії 1550 нм з косичками

Коаксіальний DFB-лазер із вузькою шириною лінії 1550 нм від Box Optronics — це лазер із розподіленим зворотним зв’язком із TEC-охолодженням, розроблений для систем вимірювання дальності LiDAR і додатків автономного водіння. Працюючи на центральній довжині хвилі 1550 нм, він забезпечує оптичний вихід ≥2 мВт через одномодове волокно та спектральну ширину лінії ≤500 кГц, виміряну за допомогою методу самогетеродини. Лазер об’єднує термоелектричний охолоджувач (TEC), термістор, моніторний фотодіод із PIN-кодом InGaAs і оптичний ізолятор у компактному коаксіальному корпусі з волоконним хрестом FC/APC або SC/APC.

Основні характеристики - 1550 нм коаксіальний лазер DFB з вузькою шириною лінії

· Центральна довжина хвилі: 1550 нм, допуск WL +/-3 нм

· Вузька спектральна ширина лінії: ≤500 кГц (метод самогетеродинного вимірювання)

· Оптична вихідна потужність: мінімум 2 мВт (вихід SM-волокна)

· Вбудований оптичний ізолятор: ізоляція ≥30 дБ

· Інтегрований термоелектричний охолоджувач (TEC) і термістор

· Вбудований фотодіод монітора PIN-код InGaAs

· Низький рівень шуму, низькі спотворення

· Висока надійність і тривалий термін експлуатації

Типове застосування - 1550 нм коаксіальний лазер DFB з вузькою шириною лінії

· Системи FMCW LiDAR для автономного водіння та ADAS

· Когерентний ЛіДАР для одночасного вимірювання дальності та швидкості

· Системи LiDAR для 3D-зображення та автономної навігації

· Промислові системи LiDAR для робототехніки, AGV навігації та автоматизації

· Тестові системи когерентного оптичного зв’язку та оптичне вимірювальне обладнання

· Розподілені волоконно-оптичні системи зондування

· Рефлектометрія оптичної частотної області (OFDR)

· Дослідження фотоніки та лабораторні експерименти з когерентним виявленням

· Інтеграція OEM у модулі LiDAR, автомобільні датчики та промислове сенсорне обладнання

Технічні характеристики продукту -1550 нм коаксіальний лазер DFB з вузькою шириною лінії з косичками

Абсолютні максимальні значення (Tc = 25°C)

Оптико-електричні характеристики (Tc = 25°C)

ТЕС і характеристики термістора

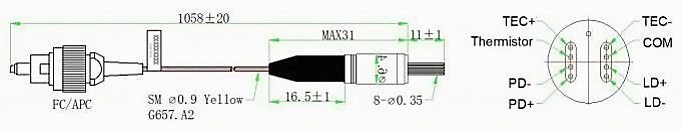

Визначення пакета та PIN-коду

Тип упаковки: Коаксіальна герметична упаковка з TEC

Вбудовані компоненти: оптичний ізолятор, термоелектричний охолоджувач (TEC), термістор, моніторний фотодіод PIN-код InGaAs

Інформація для замовлення - коаксіальний лазер DFB з вузькою шириною лінії 1550 нм з косичками

Типова номенклатура

BLD - X XX XX X - X XX (XX)

Приклад: BLD-ND5502H-IFA(TEC)

Специфікація -1550 нм коаксіальний лазер DFB з вузькою шириною лінії з косичками

Технічний паспорт

Часті запитання (FAQ)

З: Що означає «вузька ширина лінії» і чому це важливо для LiDAR?

A: Спектральна ширина лінії означає ширину оптичного частотного спектру лазера. Цей лазер забезпечує ширину лінії < 500 кГц, виміряну самогетеродинним методом. Вужча ширина лінії зазвичай призводить до більшої довжини когерентності, що важливо для методів когерентного виявлення, таких як FMCW LiDAR.

У системах FMCW LiDAR передані та відбиті оптичні сигнали взаємодіють, створюючи сигнал биття, який використовується для вимірювання дальності та швидкості. Лазер із вузькою шириною лінії допомагає підтримувати когерентність, зменшувати фазовий шум і покращувати чутливість вимірювань у програмах із великою відстанню та високою роздільною здатністю.

З: Яка різниця між цим коаксіальним вузьколінійним лазером і DFB-лазером у формі метелика?

В: Основною відмінністю є форм-фактор упаковки. У цьому продукті використовується компактний коаксіальний корпус із інтегрованим TEC, термістором, фотодіодом монітора та оптичним ізолятором, що робить його придатним для модулів LiDAR з обмеженим простором та інтеграції OEM з оптоволокном.

Лазери DFB у формі метелика зазвичай забезпечують більше електричних інтерфейсів і більшу гнучкість для лабораторних систем, телекомунікаційного обладнання та додатків, які потребують індивідуальних теплових або електричних конструкцій.

Відповідний пакет залежить від системних вимог, включаючи розмір, керування температурою, електричний інтерфейс і метод інтеграції.

Питання: Чи довжина хвилі 1550 нм безпечна для очей для автомобільних ЛіДАР?

A: Область довжини хвилі 1550 нм зазвичай вважається більш безпечною для очей для програм LiDAR порівняно з коротшими довжинами хвиль, такими як 905 нм. Приблизно на 1550 нм поглинання передніми структурами ока значно зменшує опромінення сітківки, що дозволяє системам LiDAR досягати вищих допустимих рівнів оптичної потужності відповідно до застосовних стандартів безпеки лазера.

Остаточна класифікація безпеки очей залежить від повної конструкції системи, включаючи вихідну потужність, розбіжність променя, формат модуляції, тривалість впливу та відповідність таким стандартам, як IEC 60825.

Q: Яка мінімальна кількість замовлення (MOQ)?

A: MOQ становить 2 шт.
