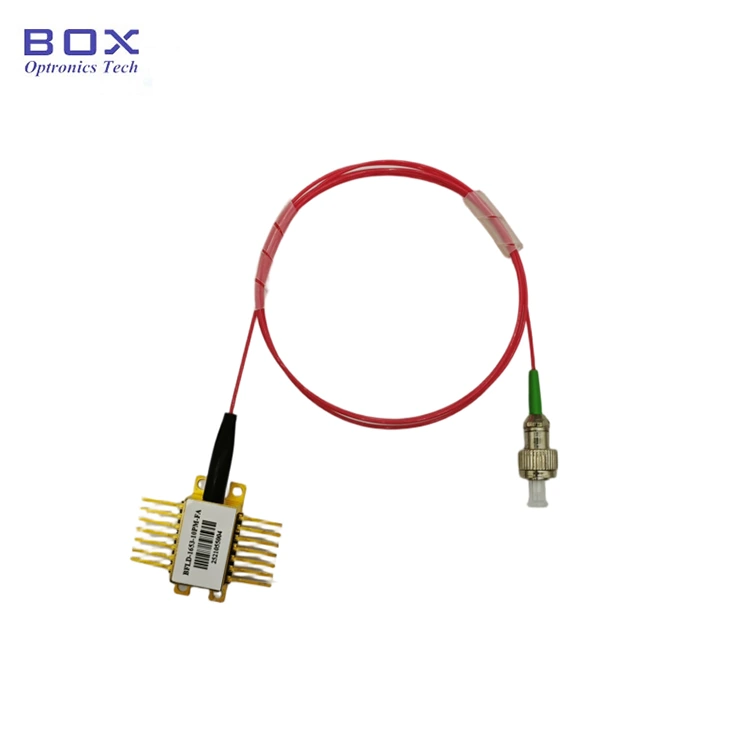

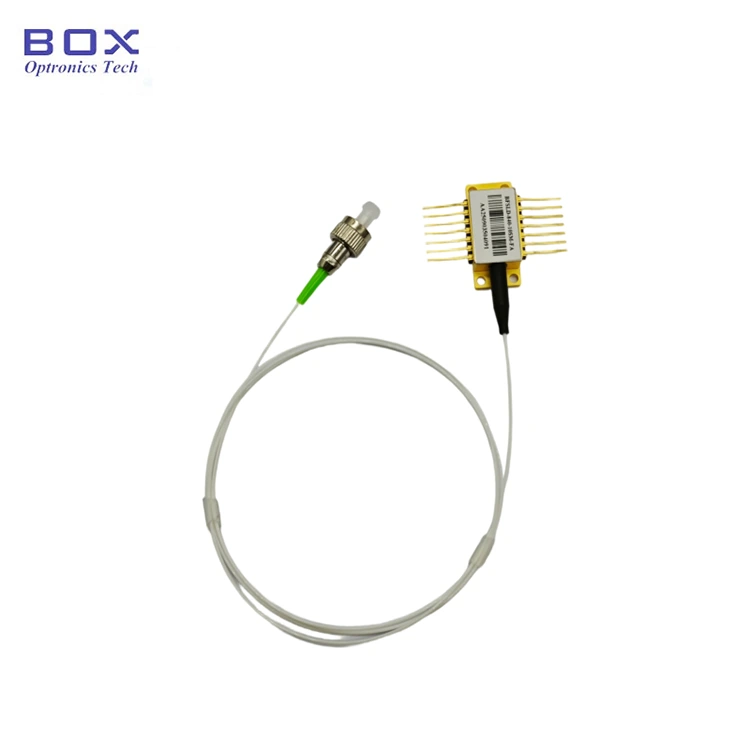

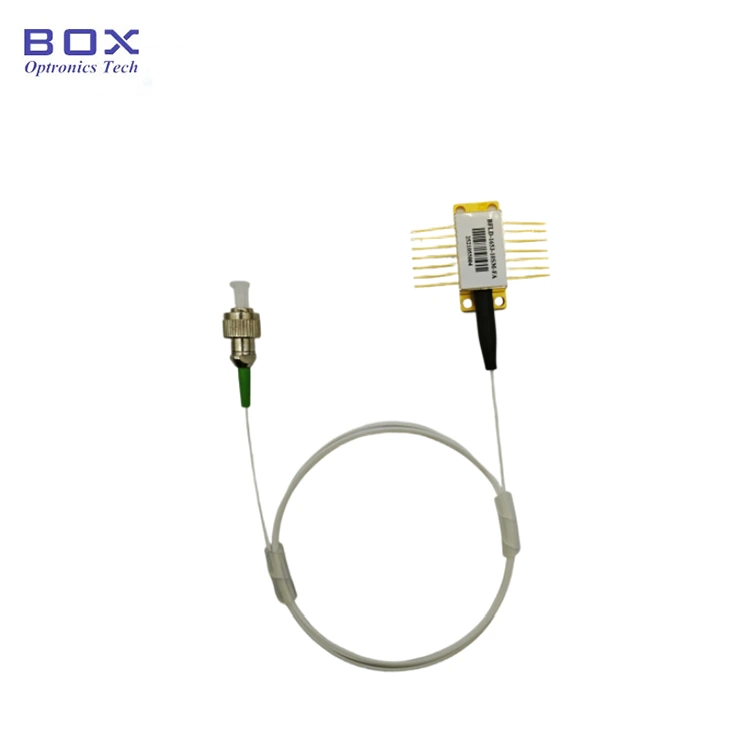

1310 нм DFB 100 кГц BTF лазер з вузькою шириною лінії

Зміст

1. Введення 1310 нм DFB 100 кГц BTF вузьколінійний лазер

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Лазер з вузькою шириною лінії 1310 нм DFB 100 кГц BTF є високопродуктивний лазер, розроблений для застосування в Лідарі, радарі вітру, оптиці зондування волокна та когерентний зв’язок. Він має вихідну потужність до 100 мВт, смуга пропускання 3 дБ менше 100 кГц і низький пороговий струм. Додатково з волокном SM/PM, широкою робочою температурою та високою надійністю. Будь ласка, використовуйте із захистом від електростатичного розряду та контролюйте струм і температуру приводу суворо та уникайте пошкодження від надструму.

Продукт Технічні характеристики

Особливості продукту

● SMF-28e або кіска PM1310;

● Вихідна потужність >100 мВт

● вузькі ширина лінії <100 кГц;

● 14-контактний Пакет BTF з ТЕС, оптичним ізолятором, і Монітор ПД.

Застосування продукту

● Лідар;

● радар вітру;

● оптичне волокно зондування;

● Зв'язне спілкування.

Продукт Подробиці

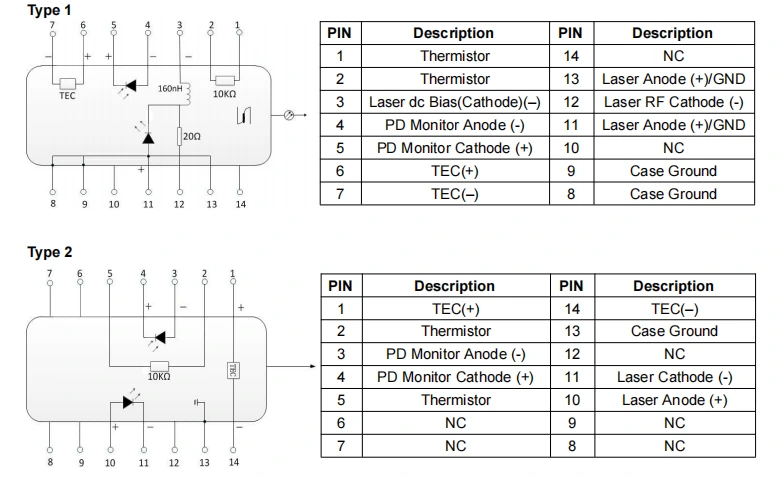

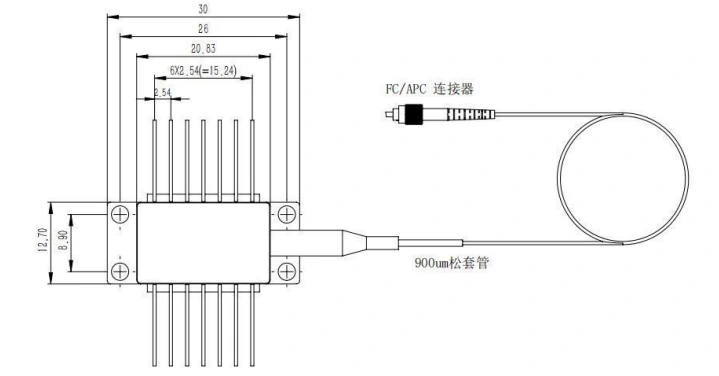

● Креслення упаковки та чіткість PIN-OUT (одиниця вимірювання: мм) - 1310 нм DFB 100 кГц Вузьколінійний лазер BTF

● FAQ

(1) Чи можна змінити довжину хвилі, регулюючи силу струму? Який асортимент?

--Так. Коефіцієнт довжини хвилі струму становить 0,01 нм/мА, а температурний коефіцієнт довжини хвилі становить 0,1 нм/℃. Регульований діапазон WL становить приблизно ~центр WL +/- 1 нм

(2) Яка ширина лінії? Ви надаєте нормальну ширину лінії LD?

-- Ширина лінії 3 дБ менше 100 кГц. Доступний LD на рівні МГц.

(3) Який діапазон регулювання потужності?

--10~100%

(4) Ви надаєте захисну волоконну трубку та волоконний з’єднувач?

--Так. 900um вільна трубка та FC/APC, SC/APC або інші з’єднувачі необов'язковий.

Замовлення інформації

наприклад: BNLD-1310-11HPM-FA

(Інформація про замовлення: 1310 нм DFB 100 кГц BTF вузьколінійний лазер, 100 мВт вихідна потужність, з оптоволокном PM, роз’ємом FC/APC, розводка типу 1).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт

Технічний паспорт

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час увімкнення живлення ніколи не подавайте великий струм безпосередньо, як це ризикує пошкодити чіп. Натомість увімкніть пристрій на поточному рівні близько до порогу мікросхеми, а потім поступово збільшуйте струм невеликими збільшується, доки не буде досягнуто бажаного рівня.

● Перш ніж увімкнути всі компоненти, спочатку активуйте кулер і потім перейдіть до поступових кроків увімкнення живлення, щоб запобігти перегріву чіпа та перевантаження.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
