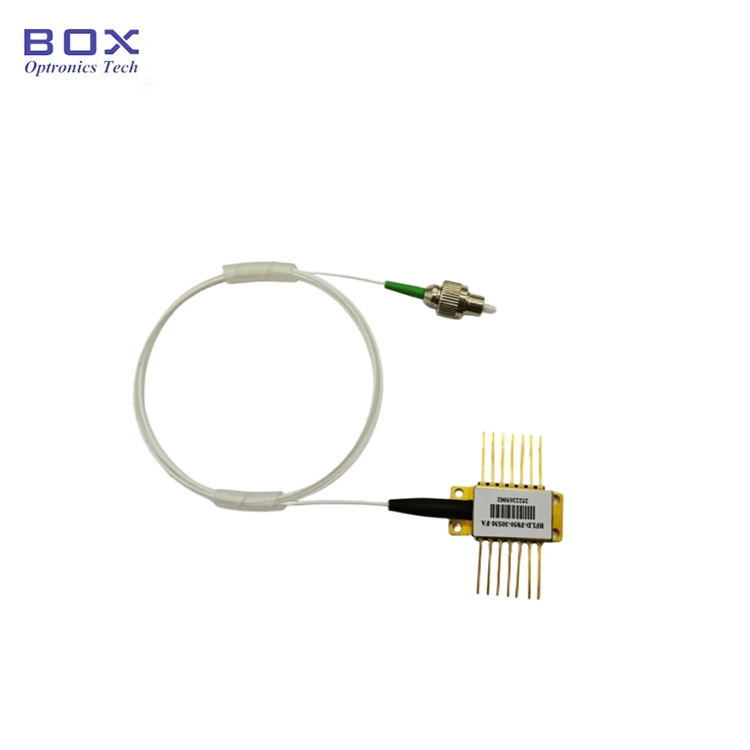

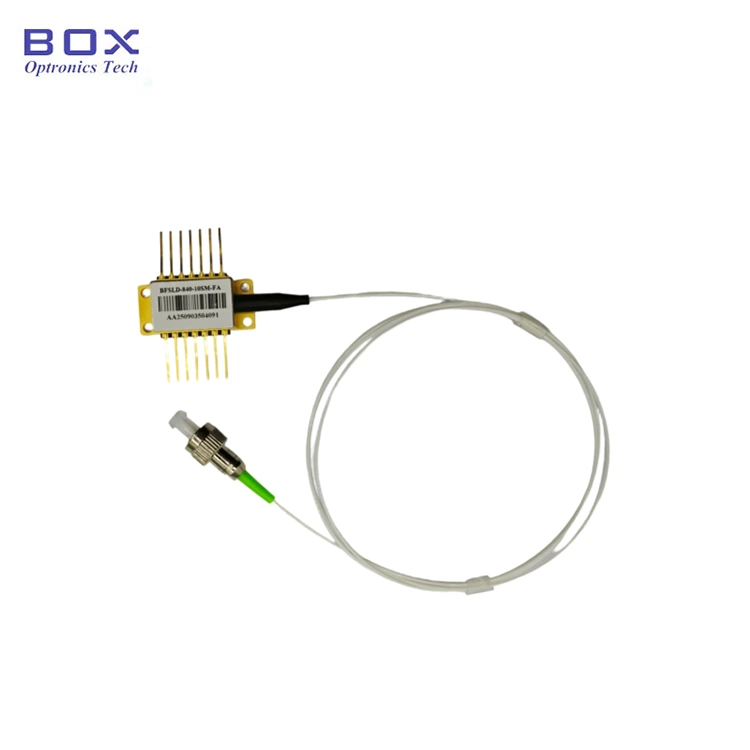

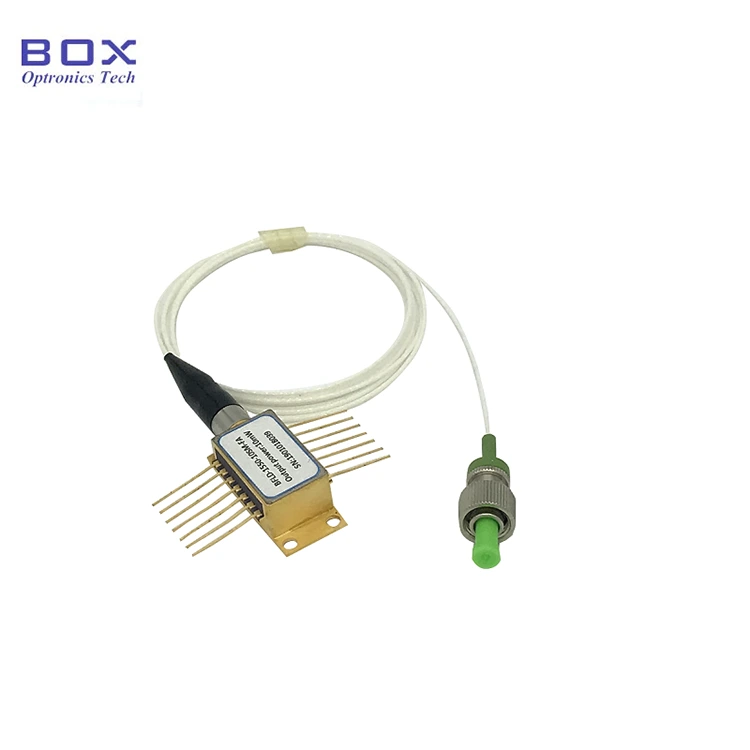

1550 нм DFB 100 кГц BTF лазер з вузькою шириною лінії

Зміст

1. Впровадження 1550 нм DFB 100 кГц BTF вузьколінійний лазер

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

1550 нм DFB 100 кГц BTF лазер з вузькою шириною лінії призначений для високоточних додатків, які вимагають ультрастабільного, вузькосмугового джерела світла. Працюючи на довжині хвилі 1550 нм, цей лазер має частоту <100 кГц ширина лінії, вихідна потужність >50 мВт. Він ідеально підходить для WDM (поділ довжини хвилі). Мультиплексування), волоконно-оптичне зондування та випробувальне обладнання, які потребують низьких ширина лінії і висока спектральна чистота. Під час роботи цей пристрій випромінює a лазерний промінь високої інтенсивності. Не дивіться прямо на торець волокна; робити тому може призвести до травми очей.

Продукт Технічні характеристики

Особливості продукту

● Багатоквантовий Колодязь (MQW);

● Високий вихідна потужність >50мВт;

● 14-контактний Пакет BTF з ТЕС, терморезистором і оптичний ізолятор.

Застосування продукту

● Лідар;

● Лабораторія вузька джерела світла ширини лінії та оптичний тест;

● Оптичне волокно комунікації;

● Оптоволоконний датчик.

Продукт Подробиці

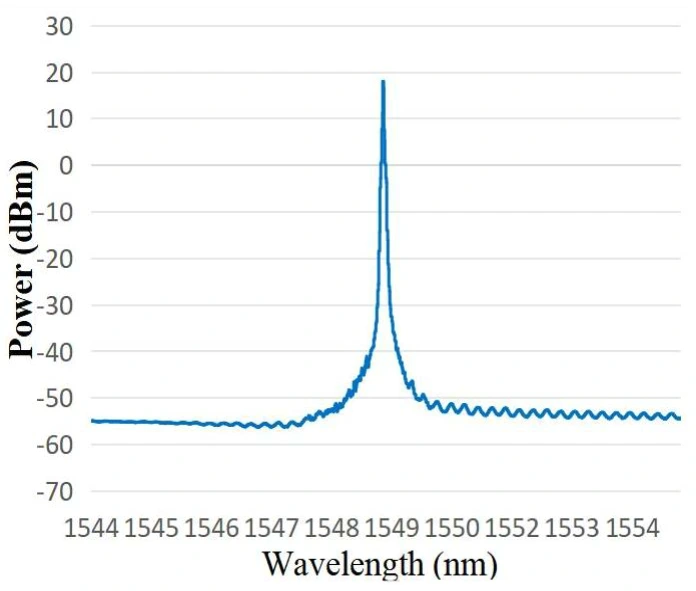

● Типовий спектр: 1549,38 нм, допуск WL може бути 1550+/-2 нм.

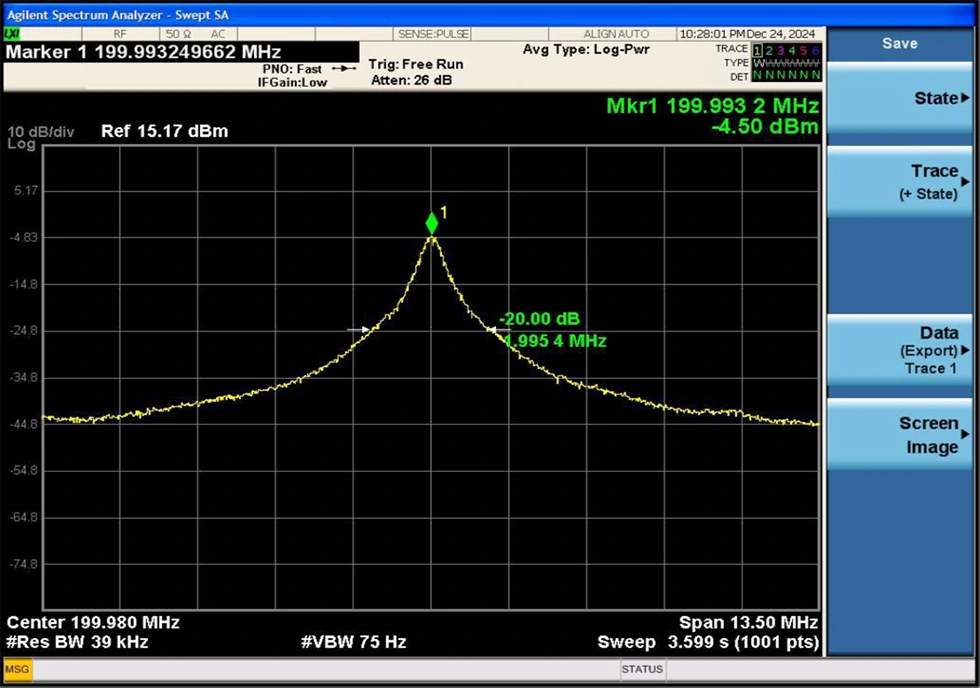

● Типова ширина лінії: спектральна ширина лінії 3 дБ <100 кГц (дорівнює 20 дБ ширина лінії / 20)

● Приклад упаковки

* Автономний пристрій; немає вбудованого драйвера (зовнішній драйвер необов'язковий).

Інформація про замовлення

наприклад: BNLD-1550-11HSM-FA2

(Інформація про замовлення: 1550 нм DFB 100 кГц BTF лазер з вузькою шириною лінії, 100 мВт вихідна потужність, з оптоволокном SM, роз’ємом FC/APC, розводка типу 2).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10-15 робочих днів. (Якщо є деякі в наявності, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Перевірте стабільність робочої схеми виробу, щоб запобігти пошкодження, викликані імпульсними струмами.

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час використання пристрою суворо дотримуйтеся робочої напруги та діапазони струму, вказані в таблиці даних. Ключові параметри, включаючи Ith (Пороговий струм), Iop max (Максимальний робочий струм), Vop max (Максимальний Робоча напруга) і λc (центральна довжина хвилі) — мають бути посилання зокрема в звіті про випробування, наданому під час відправлення. Примітка: Експлуатація перевищення абсолютних максимальних показників може призвести до незворотного пошкодження пристрою.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
