1550 нм 3 кГц ультравузький волоконний лазер

Зміст

1. Введення 1550 нм 3 кГц ультравузький волоконний лазер

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Це ультравузьке волокно 1550 нм 3 кГц Лазер із структурою лазерної порожнини DFB із легованим ербієм волокном із вихідним сигналом CW потужність 50/100/200/500/1000 мВт за бажанням, смуга пропускання 3 дБ менше 3 кГц, довжина хвилі стабільний без стрибків режиму. Він підтримує настільні та модульні конфігурації з інтерфейсом зв'язку RS232 і програмним забезпеченням для моніторингу системи інтеграція. Підходить для розподіленого зондування тощо.

Продукт Технічні характеристики

Особливості продукту

● Спектральний ширина лінії ≤3 кГц;

● Повністю волокна DFB резонансна порожнина;

● Довжина хвилі стабільний без стрибків режиму;

● DB9 Гніздо (RS232) для легкої інтеграції.

Застосування продукту

● ЛіДАР;

● Акустичний датчики, гідрофони;

● клітковина Оптичне розподілене зондування.

Деталі продукту

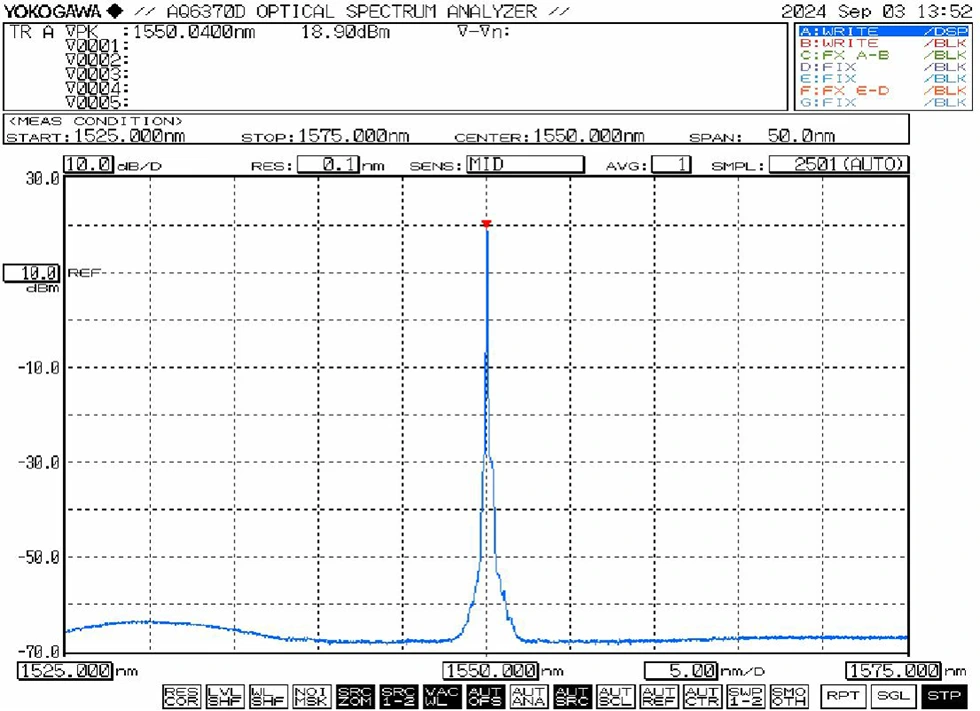

● Типовий спектр: 1550 нм

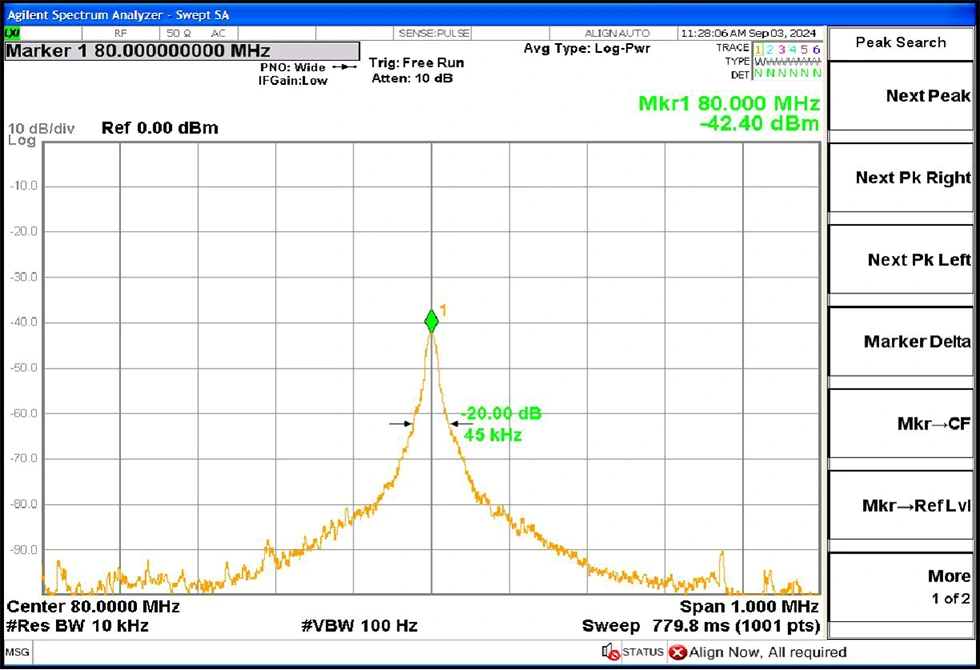

● Типова ширина лінії: спектральна ширина лінії 3 дБ≤3 кГц (дорівнює ширині лінії 20 дБ / 20)

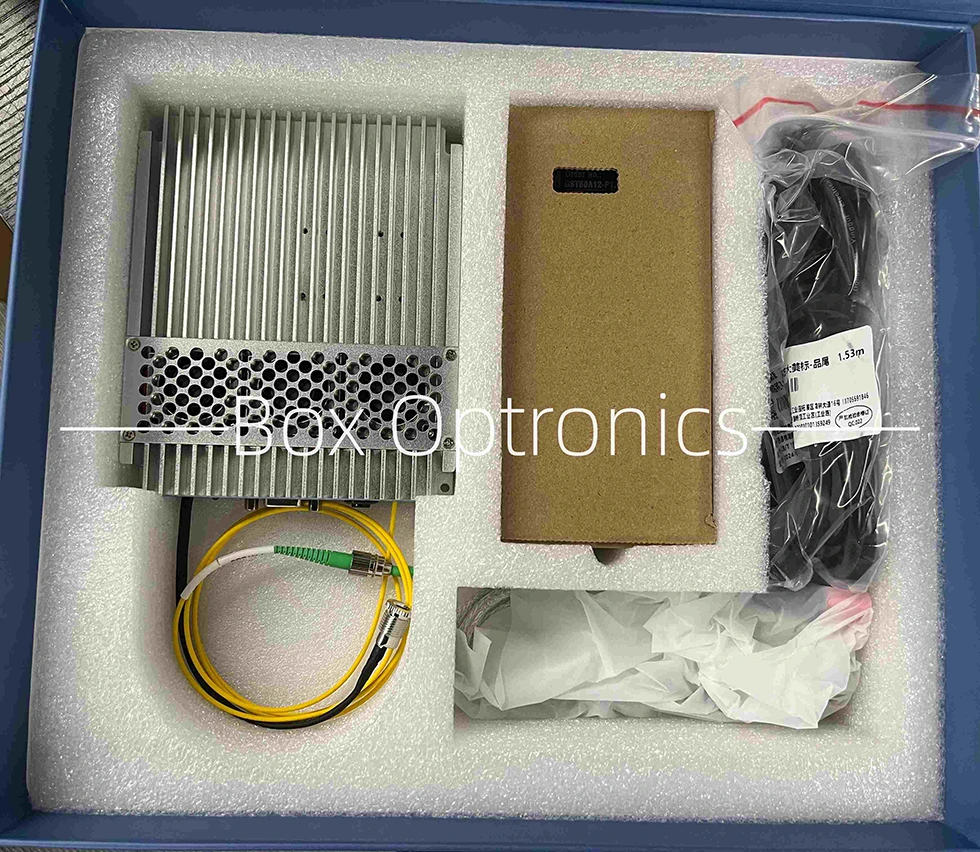

● Приклад упаковки

Операція Кроки

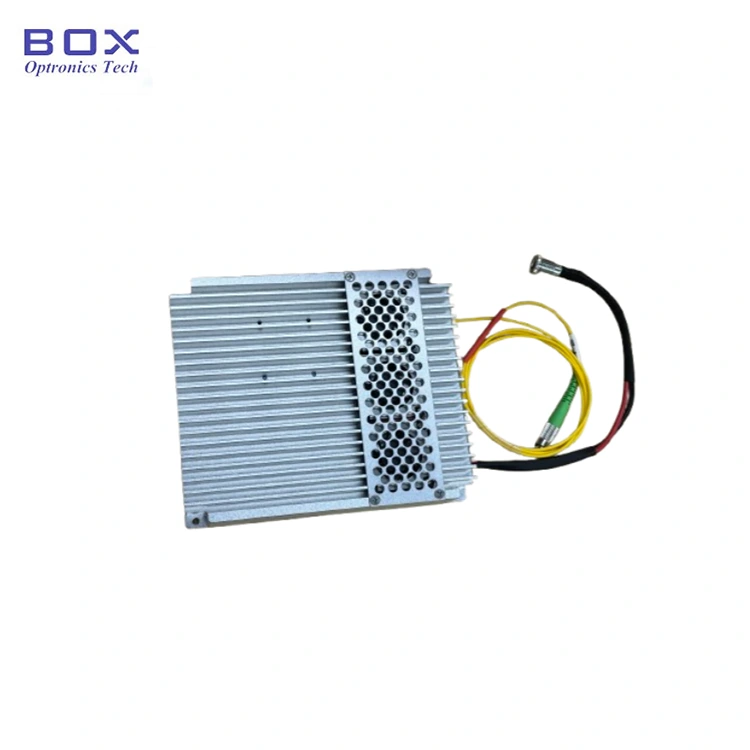

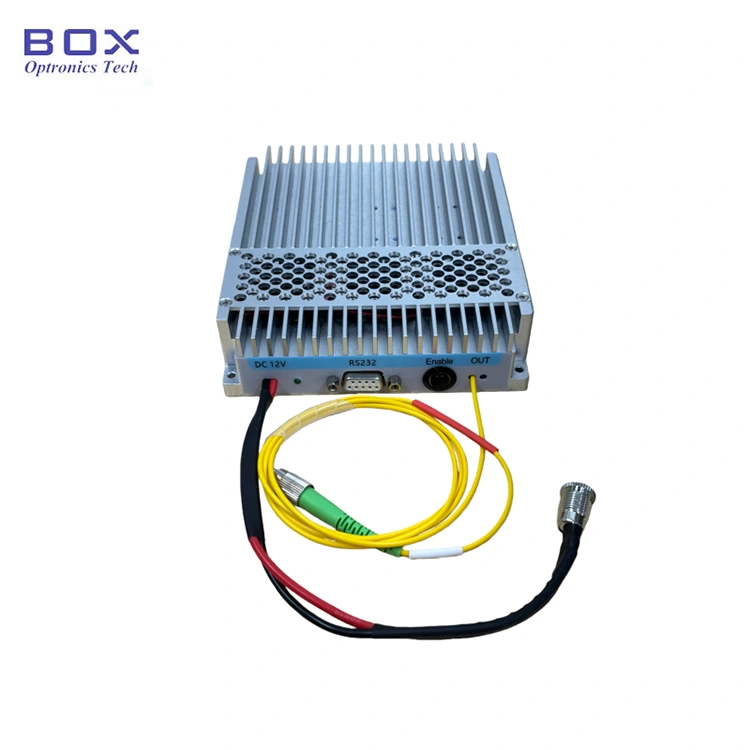

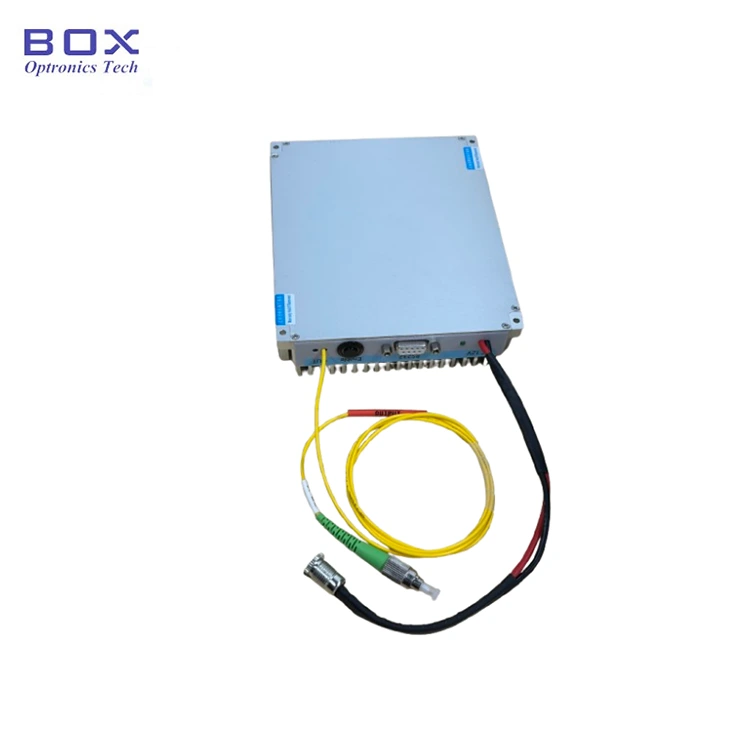

1. Зовнішній вигляд: модуль містить роз'єм живлення, індикатор живлення, RS232 комунікаційний інтерфейс, перемикач активації виходу та волоконний порт лазерного виходу.

2.Потужність Живлення: порт живлення використовує стандартний інтерфейс DC5,5 × 2,1 мм. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. П-подібна Кабель живлення з роз’ємом для підключення до джерела живлення перемикача доступний запит під час покупки.

3. Підключення волоконно-оптична перемичка: Зніміть пилозахисний ковпачок із волоконний з’єднувач, перевірте торець на предмет забруднення чи пошкодження та переконайтеся перед підключенням до інших оптоволоконних пристроїв або тестового обладнання. для моделі високої потужності рекомендується зварювання методом оплавлення.

4. Підключення Модуль до головного комп’ютера: використовуйте комплект Послідовний кабель даних USB-RS232 для підключення модуля до комп’ютера. Встановіть виділений послідовний драйвер (надається виробником) для забезпечення зв’язку. Без драйвера програмне забезпечення хоста не може підключитися до модуля.

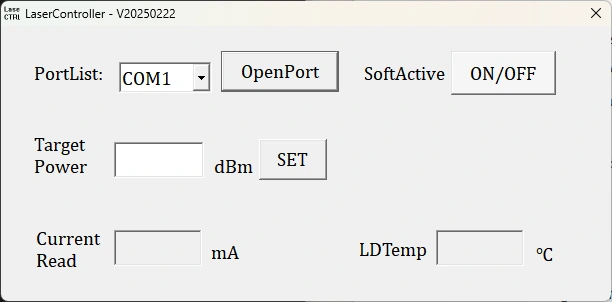

5. Програмне забезпечення: програмне забезпечення хоста дозволяє регулювання вихідної потужності та керування вихідним сигналом лазера через Кнопка «SoftActive». Програмне забезпечення відображає встановлений струм насоса, вихід живлення та статус моніторингу температури.

6. Пам'ять параметрів: налаштування та стан, налаштований за допомогою програмного забезпечення, автоматично зберігається в модулі внутрішньої пам'яті. Якщо параметри не потрібні, підключення до хост-комп’ютера не потрібне потребують модифікації.

Замовлення інформації

наприклад: NLFL-1550-50-T-SM-M

(Інформація про замовлення: волоконний лазер із надвузькою шириною лінії 1550 нм 3 кГц, 50 мВт вихідна потужність, регульована потужність, оптоволокно SM, модульний пакет).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 15 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

1. Примітки щодо експлуатації та технічного обслуговування - ультравузька лінія 1550 нм 3 кГц Волоконний лазер

● Уникайте частого підключення/від’єднання оптоволоконних роз’ємів, щоб запобігти накопичення пилу та пошкодження торця.

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте за допомогою a детектор торця волокна перед підключенням. Завжди підключайте/від’єднуйте волокна без живлення, щоб уникнути опіку торця. Закрийте невикористовувані роз’єми пилозахисними ковпачками.

● Зберігайте обладнання в сухому місці без вологи.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
