1550 нм DFB 40 мВт лазерний метелик високої потужності

Зміст

1. Впровадження 1550 нм Лазер метелик високої потужності DFB 40 мВт

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі упаковки

6. Інформація про замовлення

7. Технічний паспорт

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. FAQ

Ознайомлення з продуктом

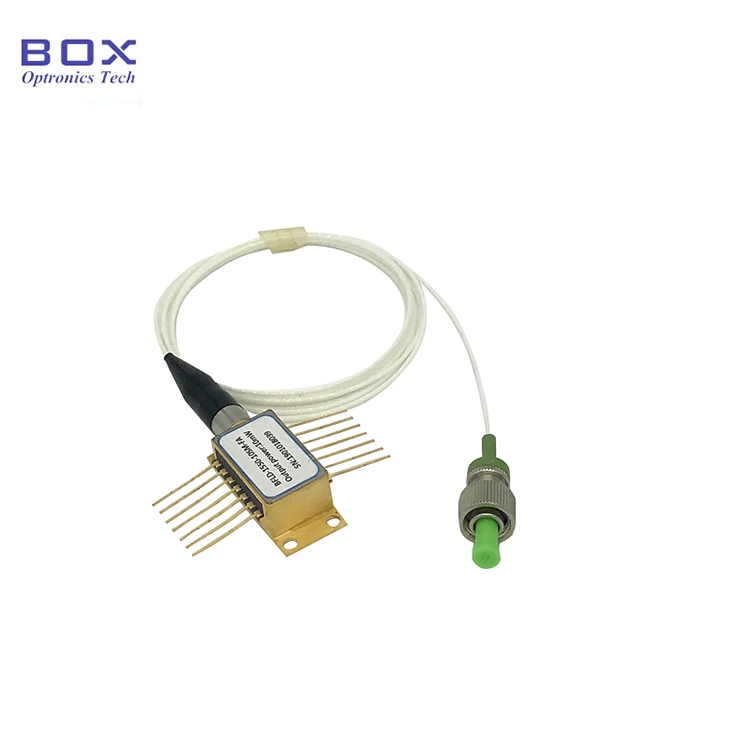

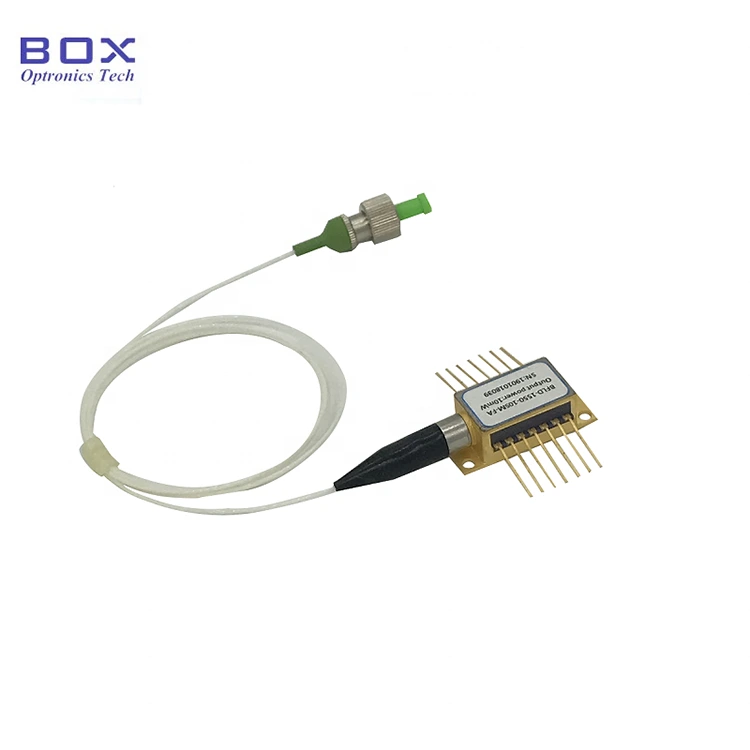

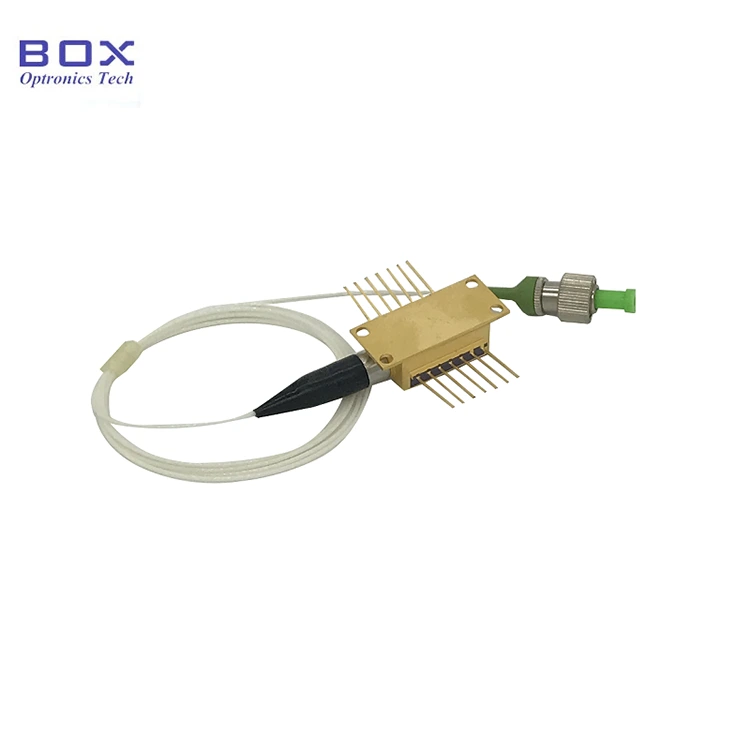

Це 1550 нм DFB 40 мВт лазер метелик високої потужності, вбудований ТЕС, монітор PD і термістор. Він має стабільну довжину хвилі 40 мВт вихідна потужність і низький пороговий струм. Додатково з волокном SM/PM, широкий робоча температура та висока надійність, підходить для оптоволоконного зв'язку, оптичних інструментів і оптоволоконного датчика. Будь ласка, контролюйте струм приводу та суворо дотримуйтеся температури та уникайте пошкоджень від надточного струму.

Продукт Технічні характеристики

Особливості продукту

● Багатоквантовий свердловинні (MQW) лазери з розподіленим зворотним зв'язком (DFB);

● волокно SM або волокно PM;

● Вихідна потужність 40мВт;

● 14-контактний Пакет BTF з TEC і Monitor PD.

Застосування продукту

● Оптичне волокно комунікації;

● оптичне волокно зондування;

● Тестування оптичних приладів.

Продукт Подробиці

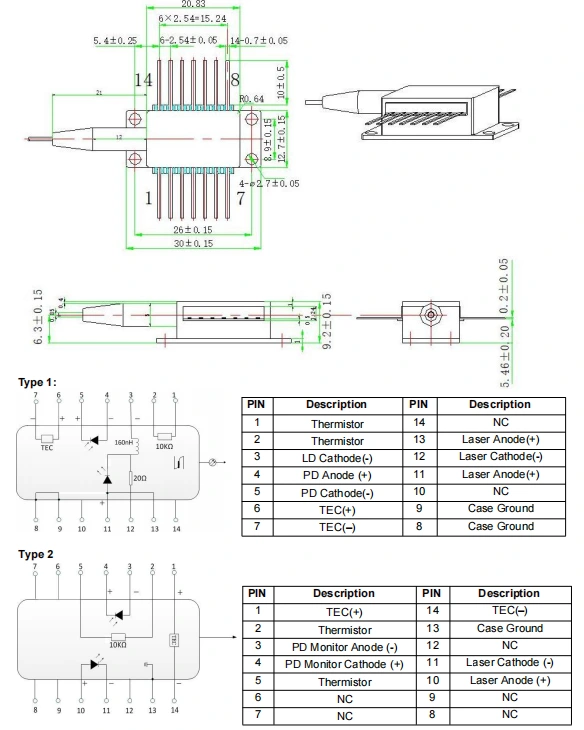

● Креслення упаковки та чіткість PIN-OUT (одиниця вимірювання: мм) - 1550 нм DFB 40 мВт висока Силовий лазер метелик

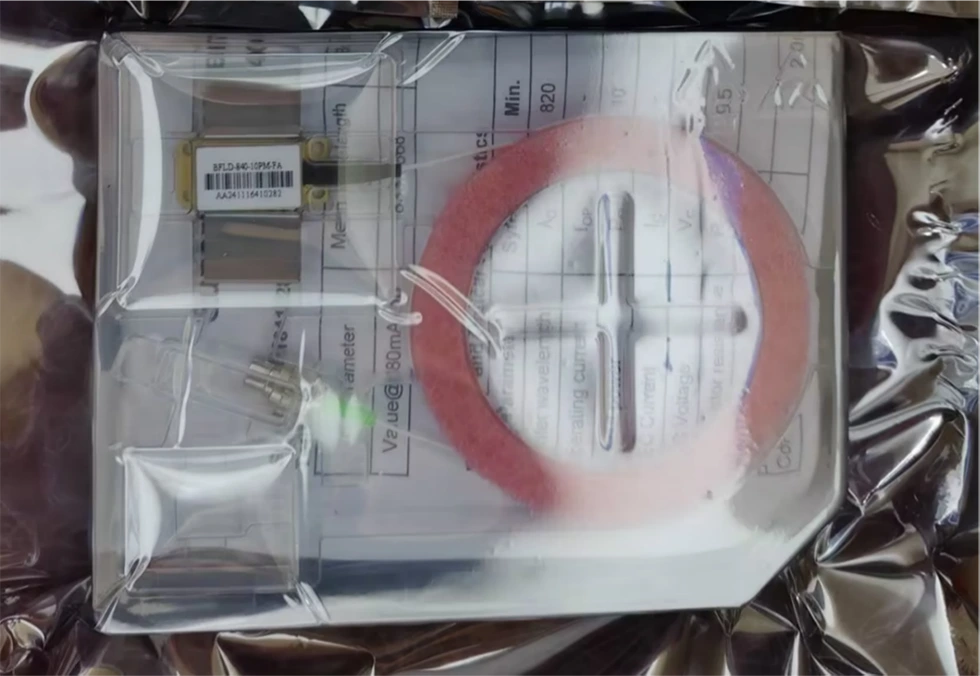

● Приклад упаковки

*Автономний пристрій без накопичувача; пакет модулів, інтегрований з драйвером схеми є необов'язковим.

Замовлення інформації

наприклад: BFLD-1550-40SM-FA1

(Інформація про замовлення: лазер метелик високої потужності DFB 1550 нм 40 мВт, SM волокно, роз'єм FC/APC, телекомунікаційний контакт).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт

Технічний паспорт

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути знеструмлений, а паяльник повинен бути належним чином заземлений.

● Під час увімкнення живлення ніколи не подавайте великий струм безпосередньо, як це ризикує пошкодити чіп. Натомість увімкніть пристрій на поточному рівні близько до порогу мікросхеми, а потім поступово збільшуйте струм невеликими збільшується, доки не буде досягнуто бажаного рівня.

● Перш ніж увімкнути всі компоненти, спочатку активуйте кулер і потім перейдіть до поступових кроків увімкнення живлення, щоб запобігти перегріву чіпа та перевантаження.

FAQ

● Чи можна змінити довжини хвилі шляхом регулювання струму? Який асортимент?

--Так. Поточний коефіцієнт довжини хвилі становить 0,01 нм/мА, а температурна довжина хвилі коефіцієнт становить 0,1 нм/℃. Регульований діапазон WL становить близько ~центру WL +/- 1 нм.

● Яка ширина лінії? Ви забезпечити вузьку ширину лінії LD?

--3~5 МГц. 1550 нм Вузька ширина лінії LD (опціонально): менше 400 кГц, 100 кГц, 50 кГц, 10 кГц.

● Яке регулювання потужності діапазон?

--10~100%

● Яка довжина хвилі толерантність?

--+/-3 нм. Менше є також необов'язковий.

● Чи забезпечуєте ви захист волоконна трубка та волоконний з’єднувач?

--Так. 900 мкм вільно трубка та FC/APC, SC/APC або інші з’єднувачі є необов’язковими.
