1550 нм DFB 100 мВт лазерний метелик високої потужності

Зміст

1. Впровадження 1550 нм Лазер метелик високої потужності DFB 100 мВт

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

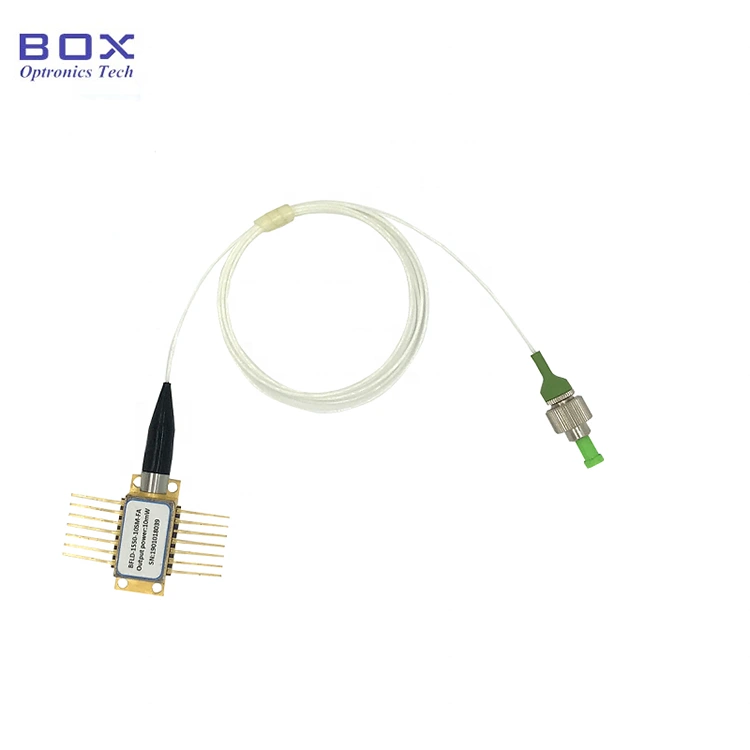

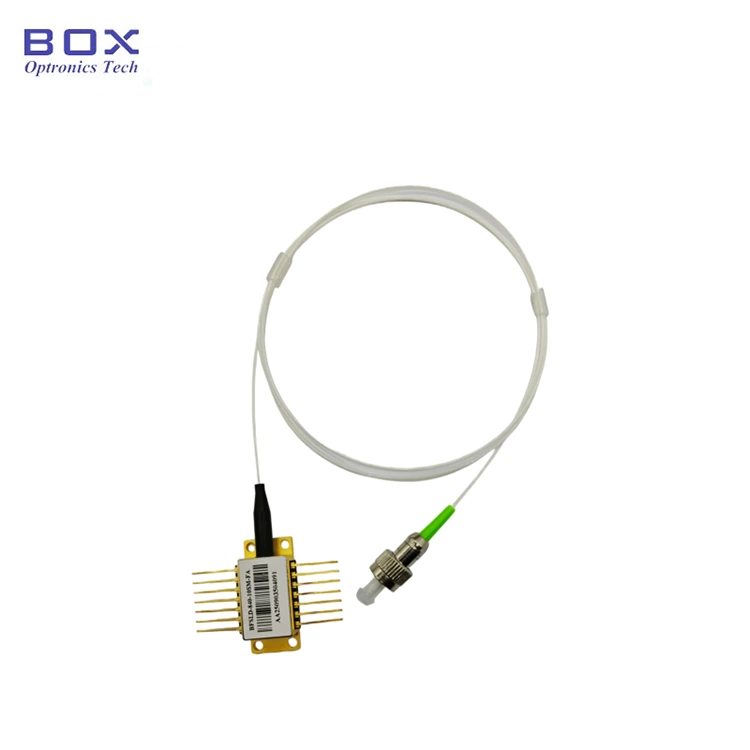

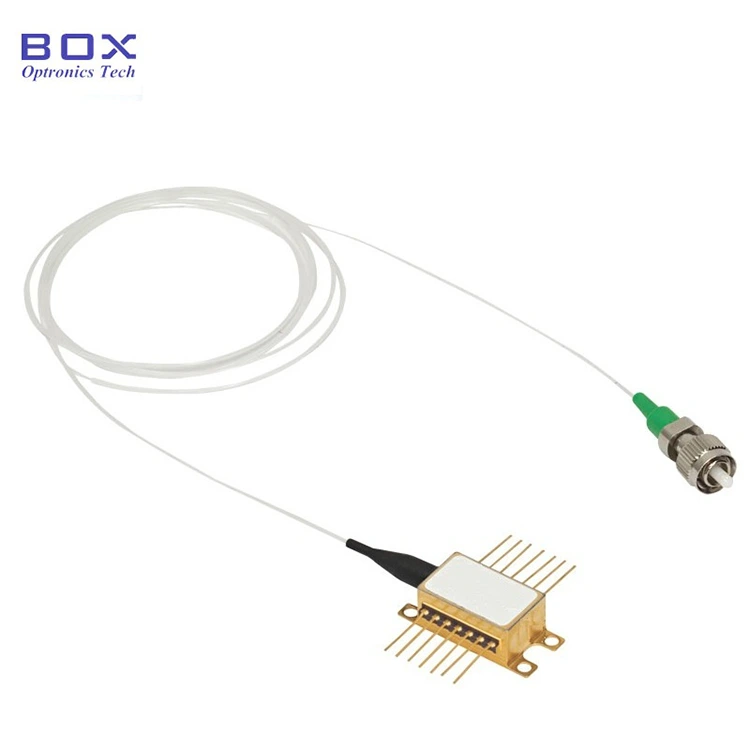

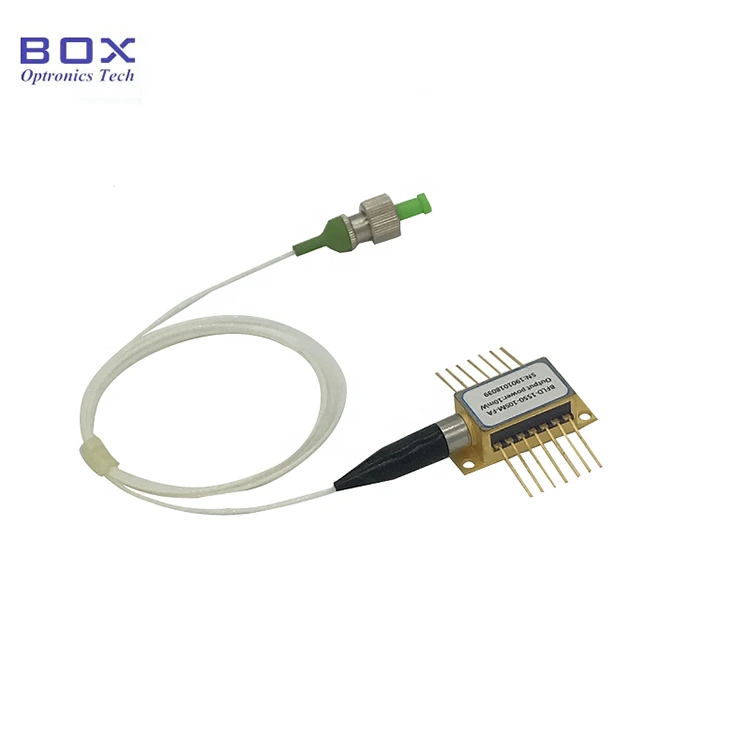

1550nm DFB 100mW High Power Butterfly Laser заснований на чіпі MQW (Multi-Quantum Well) DFB, що використовує стандартний 14-контактний роз’єм пакет метелик, він інтегрує TEC (термоелектричний охолоджувач), термістор, моніторинг підсвічування PD (фотодіод). Якщо контакти потребують паяння, температура пайки не повинна перевищувати 260°С, а час пайки не повинна перевищувати 10 секунд.

Технічні характеристики продукту

Особливості продукту

● SM волокно або косичка волокна ПМ;

● Високий вихідна потужність до 100мВт;

● Високий коефіцієнт придушення бічного режиму;

● 14-контактний Пакет BTF з ТЕС, терморезистором і монітор PD.

Застосування продукту

● Оптоволоконний зв'язок;

● Лабораторний оптичний тест;

● Оптоволоконне зондування.

Продукт Подробиці

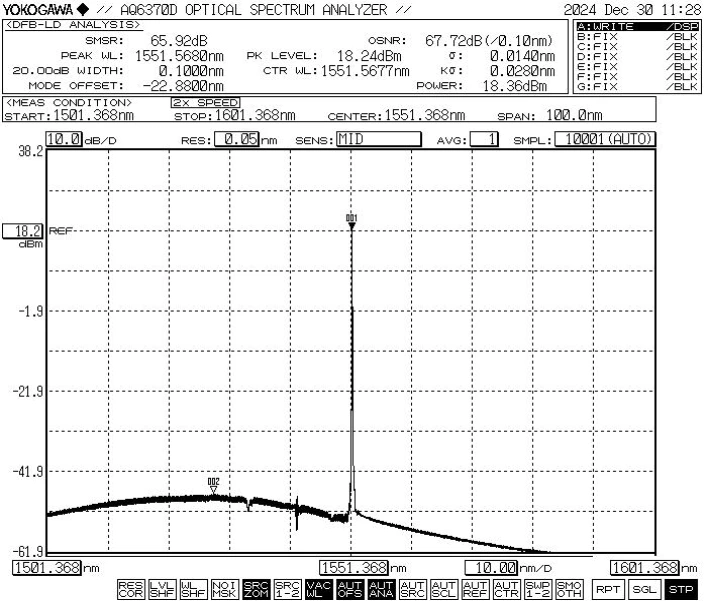

● Типовий спектр: 1550 нм, допуск +/-2 WL.

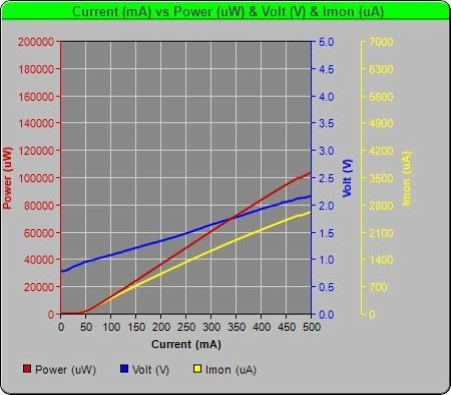

● PIV-1550nm DFB 100mW Лазерний метелик високої потужності

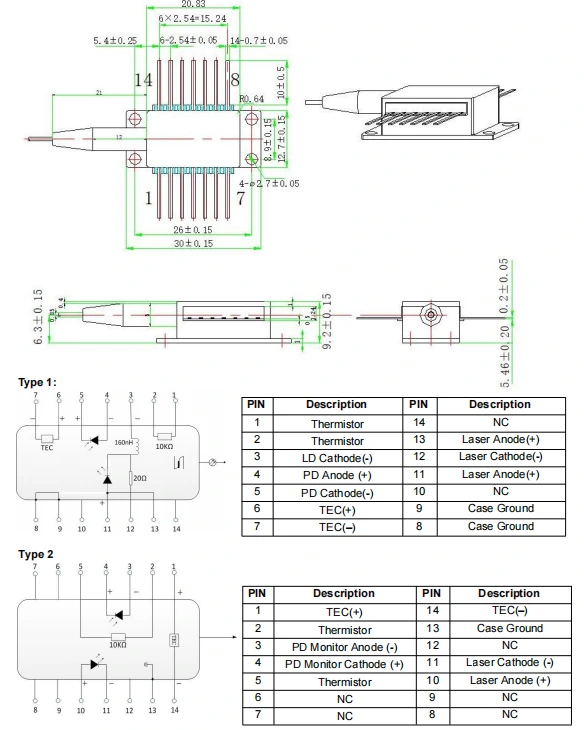

● Креслення упаковки та чіткість PIN-OUT (одиниця вимірювання: мм) - 1550 нм DFB 100 мВт Високопотужний лазер метелик

Замовлення інформації

наприклад: BFLD-1550-1HSM-FA2

(Інформація про замовлення: лазер метелик високої потужності 1550 нм DFB 100 мВт, SM волокно, з роз’ємом FC/APC, штифт насоса).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Під час використання пристрою суворо дотримуйтеся робочої напруги та діапазони струму, вказані в таблиці даних. Ключові параметри, включаючи Ith (Пороговий струм), Iop max (Максимальний робочий струм), Vop max (Максимальний Робоча напруга) і λc (центральна довжина хвилі) — мають бути посилання зокрема в звіті про випробування, наданому під час відправлення. Примітка: Експлуатація перевищення абсолютних максимальних показників може призвести до незворотного пошкодження пристрою.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
