1550 нм 10 мВт DFB лазерний діод метелик

Зміст

1. Впровадження 1550 нм 10 мВт DFB лазерний діод метелик

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

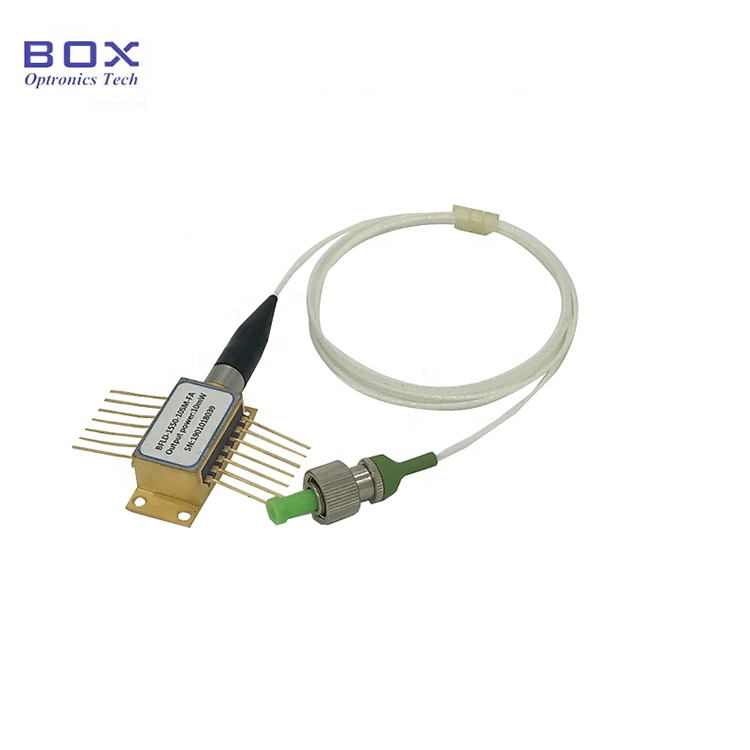

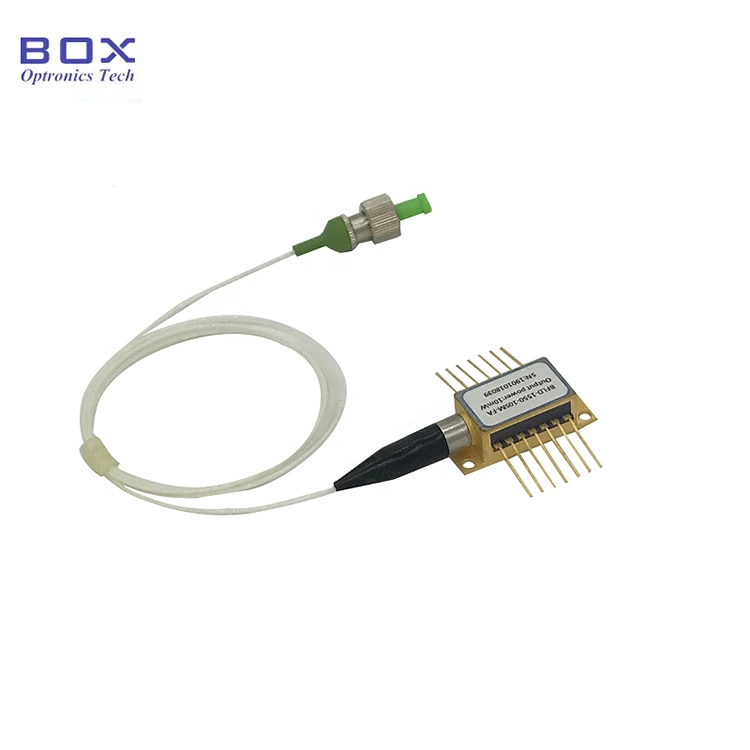

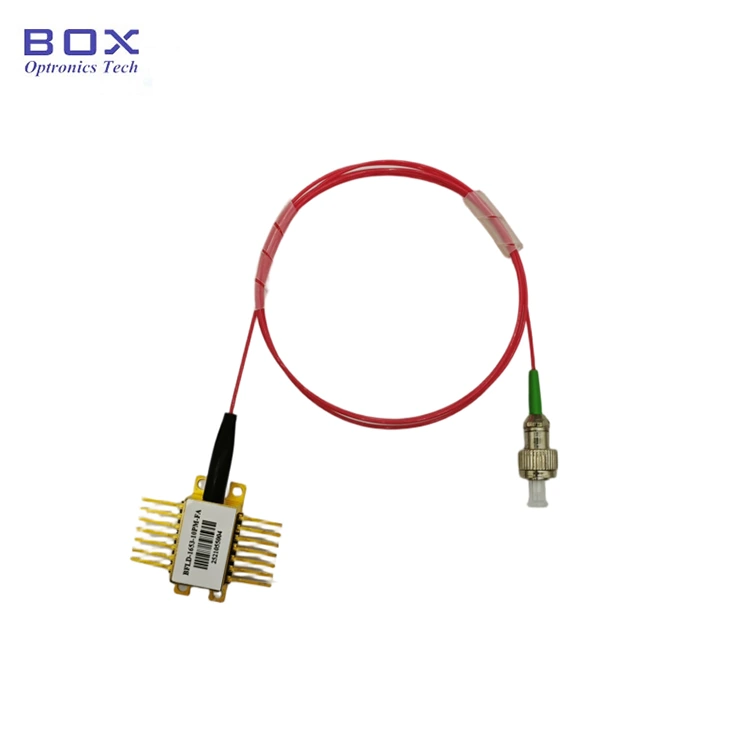

Це лазер DFB 1550 нм з 14-контактним метеликом корпус, вбудований ТЕС і термістор. Він має стабільну довжину хвилі 10 мВт вихідна потужність, типовий коефіцієнт придушення бічного режиму 40 дБ і низький поріг поточний. Додатково з волокном SM/PM, широкою робочою температурою та високою надійність, підходить для оптоволоконного зв'язку, оптичних приладів і оптоволокна зондування. Будь ласка, суворо контролюйте струм і температуру приводу та уникайте пошкодження надструму.

Продукт Технічні характеристики

Особливості продукту

● Багатоквантовий свердловинні (MQW) лазери з розподіленим зворотним зв'язком (DFB);

● SMF-28e або кіска ПМФ-1550;

● 14-контактний корпус BTF з TEC і Monitor PD;

● Широкий діапазон робочих температур -20~+70 ℃.

Застосування продукту

● Оптичне волокно комунікації;

● Оптичний прилад;

● Оптоволоконний датчик;

● Джерело світла.

Продукт Подробиці

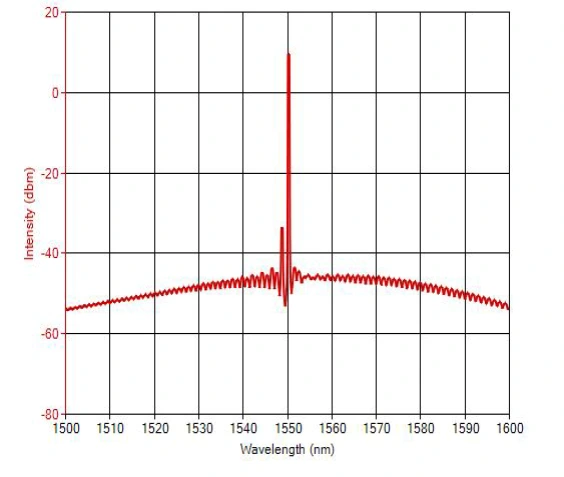

● Типовий спектр: 1550 нм, допуск WL +/-3 нм.

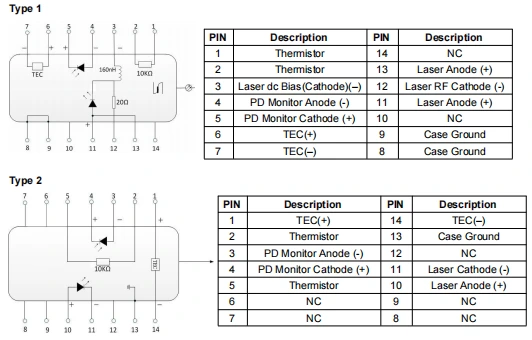

● Чіткість PIN-OUT - 1550 нм 10 мВт DFB лазерний діод-метелик

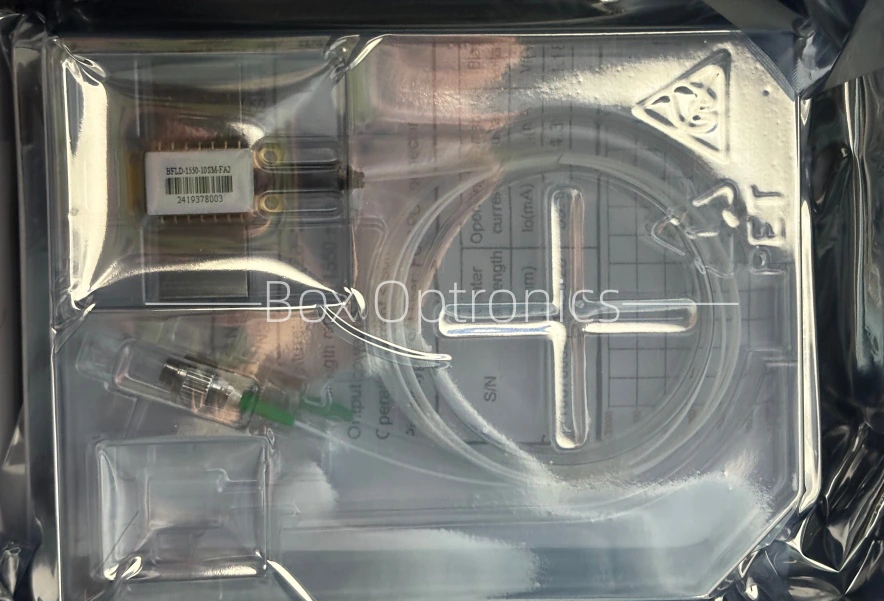

● Приклад упаковки

*Автономний пристрій без накопичувача; інтегрований пакет модулів схеми драйвера є необов'язковими.

Замовлення інформації

наприклад: BFLD-1550-10SM-FA2

(Інформація про замовлення: 1550 нм 10 мВт DFB лазерний діод метелик, волокно SM, з роз'ємом FC/APC, контактний вихід типу 2).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Таблиця даних і тестова таблиця

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Перш ніж увімкнути всі компоненти, спочатку активуйте кулер і потім перейдіть до поступових кроків увімкнення живлення, щоб запобігти перегріву чіпа та перевантаження.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Однак Box Optronics залишає за собою право відмовитися від безкоштовного ремонту в наступних випадках протягом гарантійний термін:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
