1550,12 нм DWDM DFB лазер

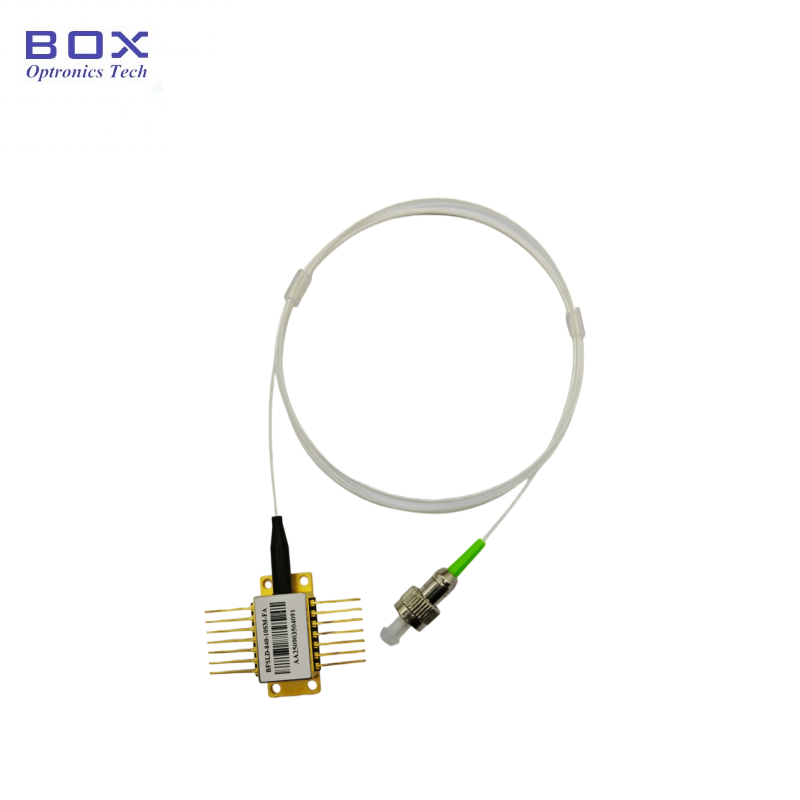

Огляд продукту - лазер DWDM DFB 1550,12 нм

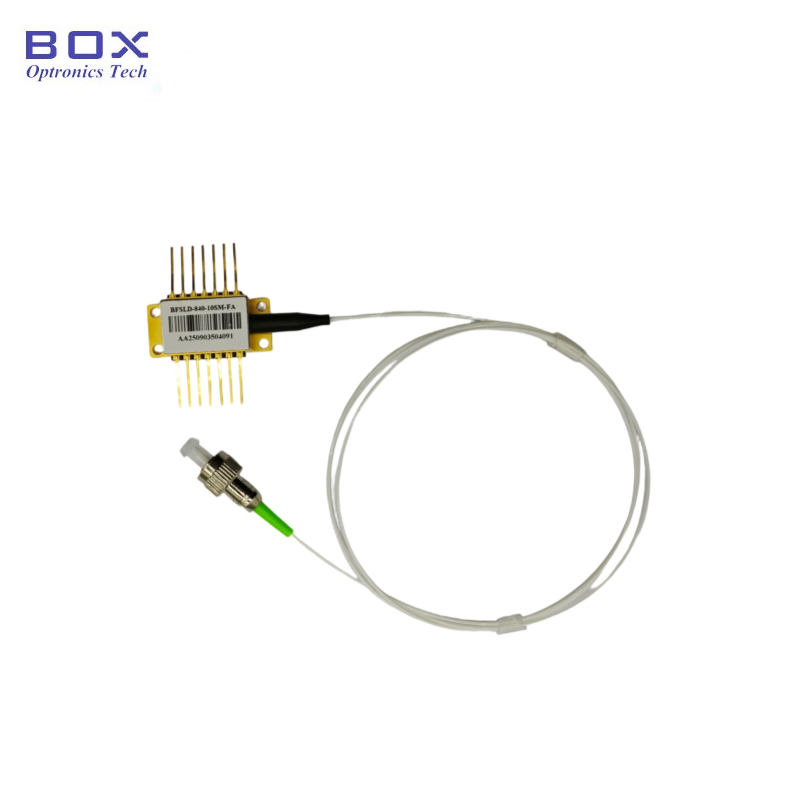

Лазер DWDM DFB 1550,12 нм (модель BFLD-CH34-XXSM-FA, ITU Grid Channel 34) — це 14-контактний лазерний діод із розподіленим зворотним зв’язком у форматі «метелик», спеціально розроблений для аналогової передачі кабельного телебачення та програм оптичного зв’язку DWDM. Працюючи на стандартній довжині хвилі сітки ITU 1550,12 нм, цей пристрій забезпечує оптичну вихідну потужність 10 мВт або 20 мВт через одномодове волокно або оптоволокно з підтримкою поляризації з роз’ємом FC/APC.

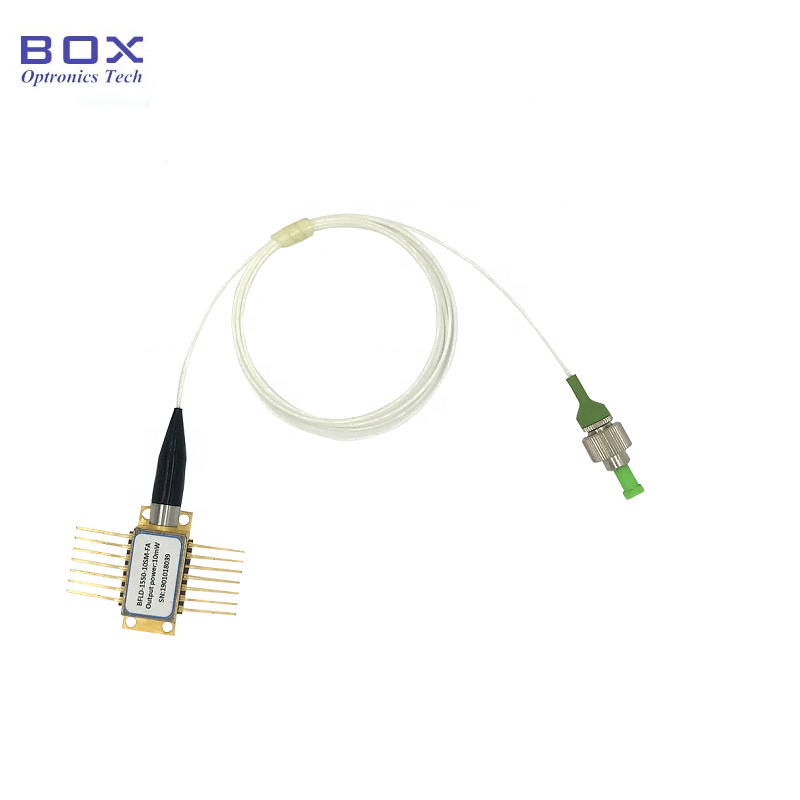

Розміщений у герметичному 14-контактному корпусі типу «метелик» із вбудованим ізолятором, термоелектричним охолоджувачем (TEC), термістором 10 кОм і фотодіодом монітора, лазер забезпечує стабілізацію температури та потужності в повному діапазоні робочих температур від -40°C до +85°C. Для сумісності з різними дизайнами системних плат доступні дві конфігурації розводок (тип 1 і тип 2).

Основні характеристики-1550,12 нм DWDM DFB лазер

· Стандартна довжина хвилі сітки ITU: 1550,12 нм (канал 34), повний діапазон CH18–CH64 опціонально

· Висока оптична вихідна потужність: 10 мВт або 20 мВт

· Удосконалена конструкція аналогового чіпа, оптимізована для передачі CATV

· Високий коефіцієнт придушення бічного режиму: SMSR ≥30 дБ

· Вбудований оптичний ізолятор: ізоляція ≥30 дБ при 25°C

· Високі оптичні зворотні втрати: ≥40 дБ

· Широка смуга модуляції: типова частота 2,5 ГГц

· 14-контактний герметичний корпус із вбудованим ТЕС і термістором

· Вбудований моніторний фотодіод для моніторингу живлення

· Варіанти волокна: одномодове волокно SMF-28e або волокно зі збереженням поляризації PMF-1550

· Стандартний роз’єм FC/APC, косичка 1,0 м (вільна трубка 900 мкм)

· Широкий діапазон робочих температур: від -40°C до +85°C

· Дві конфігурації контактів (тип 1 / тип 2) для гнучкості дизайну

Типове застосування - лазер DWDM DFB 1550,12 нм

· Мережі трансляції кабельного телебачення та системи передачі головних станцій

· Мережі з обмеженими ресурсами оптоволокна (мультиплексування довжини хвилі)

· Концентратор кабельного телебачення та розподільне обладнання

· Модулі оптичних передавачів для аналогового радіочастотного волокна

· Прилади для тестування та вимірювання оптоволокна

· Розподіл супутникового та радіочастотного сигналу по волокну

· Дослідження та розробки в лабораторіях оптичного зв’язку

· Інтеграція OEM в CATV і телекомунікаційне обладнання

Технічні характеристики продукту - лазер DWDM DFB 1550,12 нм

Абсолютні максимальні рейтинги

Електрооптичні характеристики (T = 25°C, IF = IOP)

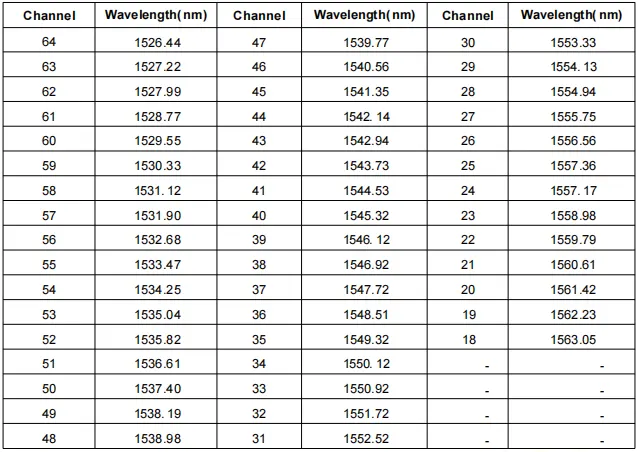

Еталон довжини хвилі сітки ITU (вибрані канали)

Примітка. Повні канали мережі ITU CH18–CH64 (1526,44 нм–1563,05 нм) доступні за запитом.

Технічні характеристики оптичного волокна - лазер DWDM DFB 1550,12 нм

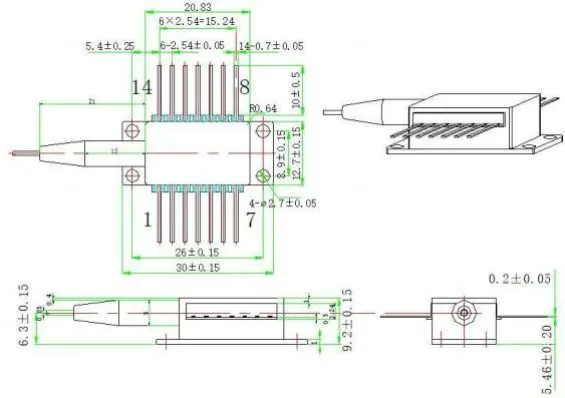

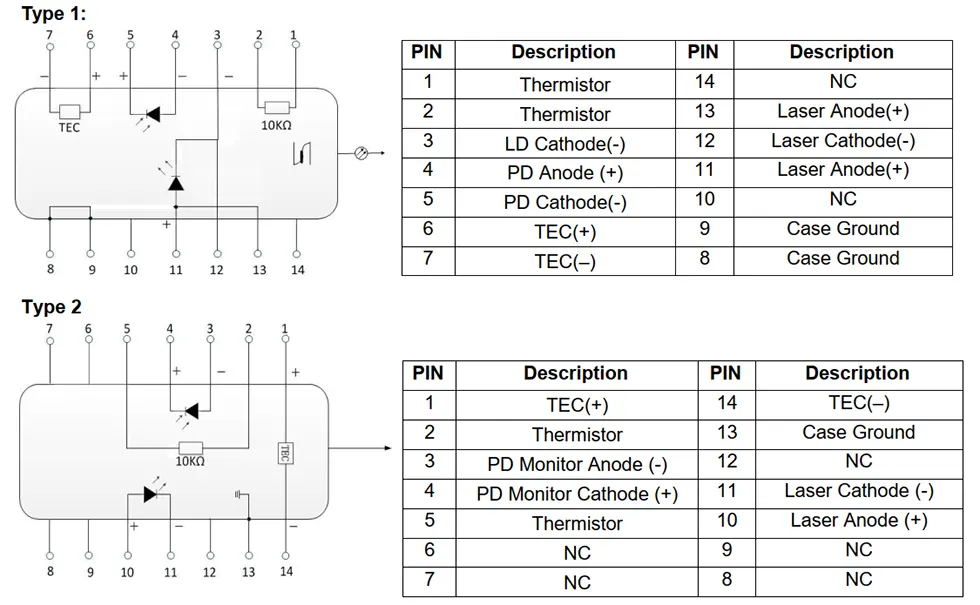

Упаковка та чіткість штифтів - 1550,12 нм DWDM DFB лазер

Інформація для замовлення - лазер DWDM DFB 1550,12 нм

Типова номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Приклад: BFLD-CH34-10SM-FA

Чому варто вибрати лазери Box Optronics DWDM DFB?

· Перевірена технологія лазерного чіпа DFB з оптимізованою для аналогового сигналу конструкцією для програм CATV

· 100% функціональне тестування та перевірка вигорання перед відправкою

· Повна підтримка довжин хвиль мережі ITU (CH18–CH64) із жорстким допуском на довжину хвилі

· Конкурентоспроможні ціни з прямими постачаннями з заводу

· Гнучка кількість замовлень — підтримка як прототипів науково-дослідних робіт, так і серійного виробництва

· Параметри налаштування для довжини хвилі, потужності, типу волокна, роз’єму та конфігурації контактів

· Довгострокова стабільність поставок для розгортання мережі CATV і виробничих програм

· Герметична упаковка типу «метелик» із вбудованим TEC для надійної роботи при широких температурах

· Міжнародна доставка через DHL/UPS/FedEx із повним відстеженням

Часті запитання (FAQ)

З: Яка різниця між цим лазером DWDM DFB і стандартним лазером DFB?

Відповідь: Цей лазер DFB із сіткою ITU поєднує точне керування довжиною хвилі з оптимізованою для аналогового кабельного телебачення продуктивністю. Він має оптимізовану конструкцію лазерного чіпа для високого відношення несучої до шуму (CNR), низьких спотворень (CSO/CTB) і стабільного оптичного виходу.

У порівнянні зі стандартними лазерами DFB, призначеними в основному для цифрового оптичного зв’язку, лазери CATV DFB спеціально оптимізовані для додатків аналогової модуляції, де лінійність і рівень шуму є критичними.

З: Які довжини хвиль сітки ITU доступні?

A: Ми пропонуємо довжини хвиль сітки ITU-T від CH18 (1563,05 нм) до CH64 (1526,44 нм), охоплюючи широко використовувані канали DWDM C-діапазону. Настроювані довжини хвилі доступні відповідно до конкретних системних вимог.

З: Яка різниця між варіантами волокна SMF і PMF?

Відповідь: SMF-28e — це стандартне одномодове волокно, яке підходить для більшості систем кабельного телебачення та загального оптичного зв’язку, де поляризація не є критичною. PMF-1550 - поляризаційне волокно, призначене для чутливих до поляризації систем. Для PM-волокна повільна вісь вирівнюється за ключем роз’єму. Виберіть відповідно до вимог поляризації вашої системи.

З: Чому вбудований ізолятор важливий для додатків CATV?

A: Оптичний зворотний зв'язок, спричинений відбиттям волокна або оптичними компонентами, може викликати шум, нестабільність довжини хвилі та погіршення сигналу в аналогових системах передачі. Вбудований оптичний ізолятор пригнічує оптичний зворотний зв'язок, забезпечуючи стабільну вихідну потужність, низький рівень шуму та надійну передачу CATV.

Q: Яка мінімальна кількість замовлення (MOQ)?

A: MOQ становить 1 шт. Ми підтримуємо гнучку кількість замовлення. Стандартні моделі можуть поставлятися в невеликих кількостях для досліджень і розробок і створення прототипів, а також у великих обсягах для розгортання та виробництва мережі CATV. Зв’яжіться з нашою командою продажів, щоб дізнатися конкретну ціну на необхідну кількість.

Питання: чи можу я отримати спеціальну конфігурацію довжини хвилі, потужності чи роз’єму?

Відповідь: Так, ми пропонуємо комплексні варіанти налаштування, включаючи будь-яку довжину хвилі сітки ITU (CH18–CH64), спеціальні рівні вихідної потужності в межах 6–20 мВт, альтернативні типи та довжини волокон, різні типи роз’ємів (FC/APC, SC/APC, LC тощо) та індивідуальні конфігурації контактів (тип 1 або тип 2). Зв’яжіться з нами з вашими конкретними вимогами, і наша команда інженерів розгляне техніко-економічне обґрунтування та надасть цінову пропозицію.
