Оптоволоконний підсилювач з мікромодулем C-діапазону, легований ербієм

Зміст

1. Введення Оптоволоконний підсилювач з мікромодулем C-діапазону, легований ербієм

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Інформація про замовлення

7. Технічний паспорт

8. Умови котирування і оплата

9. Час виконання

10. Етапи операції

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

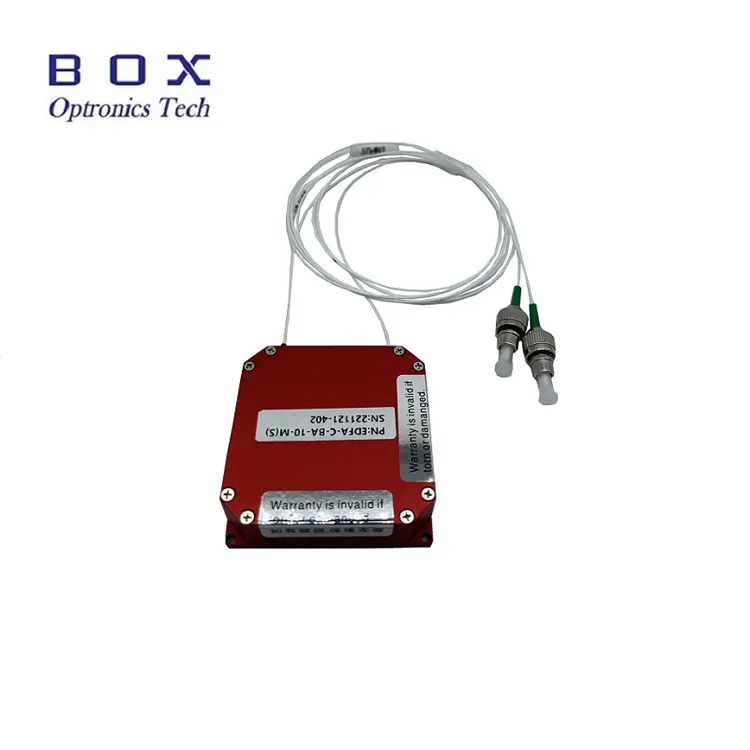

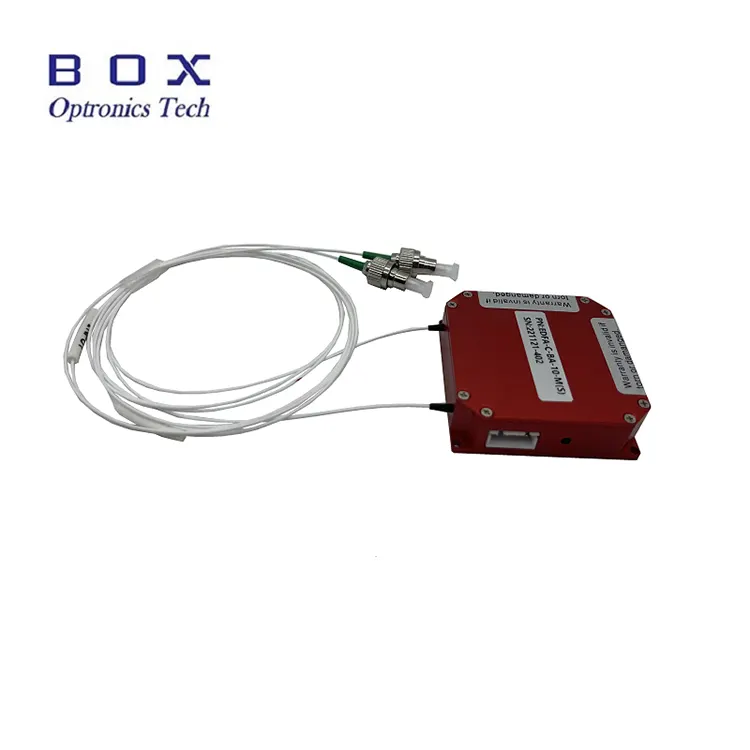

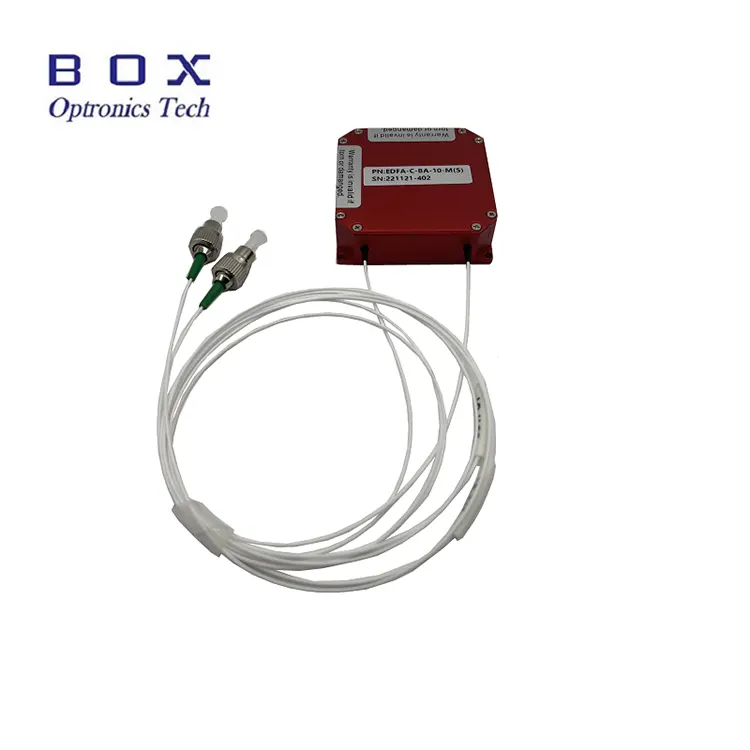

Оптоволоконний підсилювач мікромодуля C-діапазону, легованого ербієм Підсилювачі призначені для застосування в обмеженому просторі. Розміри 50 (Ш) × 50 (Г) × 15 (В) мм або 45 (Ш) × 65 (Г) × 10 (В) мм за бажанням. Вони можуть бути використовується для посилення потужності лазерних сигналів у С-діапазоні 1530~1565 нм діапазон довжин хвиль. Вони мають високу потужність 10/13/17/20/23 дБм і низький рівень шуму. А Послідовний порт зв'язку та кабель живлення передбачені для роботи ПК. Коли використовуючи ці модулі, переконайтеся, що торець волокна чистий, пам’ятайте про лазер обмеження введення та вживайте необхідних заходів безпеки при роботі з лазером.

Продукт Технічні характеристики

Продукт особливості

● Широкий діапазон довжин хвиль - 1530 ~ 1565 нм;

● Субмініатюрний дизайн;

● Низький рівень шуму <5 дБ;

● Режим керування RS232/ TTL.

Продукт Додатки

● Оптичний оптоволоконний зв'язок;

● Оптичний волоконний датчик;

● клітковина лазер.

Продукт Подробиці

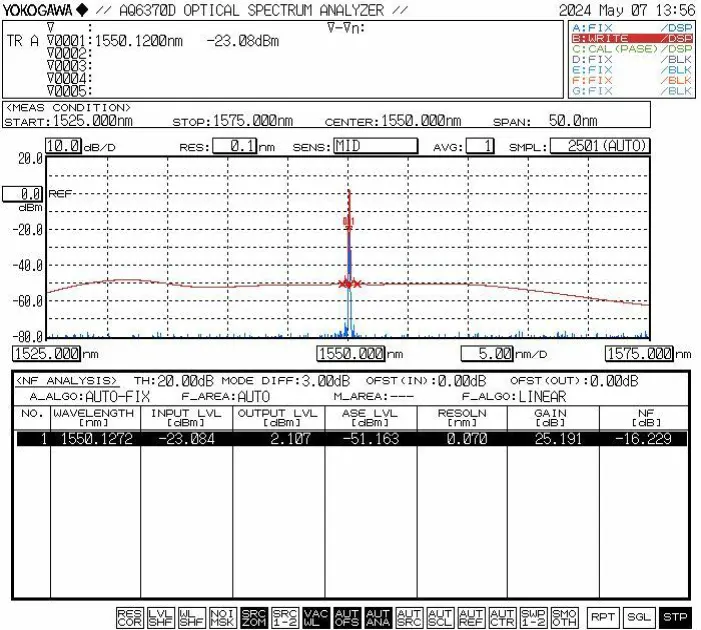

● Типова характеристична крива

● Визначення комунікаційного контакту (зліва направо: від 1 до 4):

Рівень зв'язку відповідає стандартам TTL. TTL-RS232 для підключення до комп'ютера потрібне перетворення рівня.

Інформація про замовлення

наприклад: EDFA-BA-C-23-SM-MIC

(Інформація для замовлення: мікромодуль C-діапазону, легований ербієм Оптоволоконний бустерний підсилювач, вихідна потужність 23 дБ, з волокном SMF-28efiber, пакет модуля).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Технічний паспорт

Технічний паспорт

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10-15 робочих днів. (Якщо є в наявності, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Кроки

Крок 1. Розпакування та складання

Перед складанням перевірте комплектність усіх аксесуарів.

Крок 2. Підключення джерела живлення та оптоволокна Патч-корди

Підключити джерело живлення; підключіть сигнальну лампу до входу

Крок 3. Увімкнення підсилювача

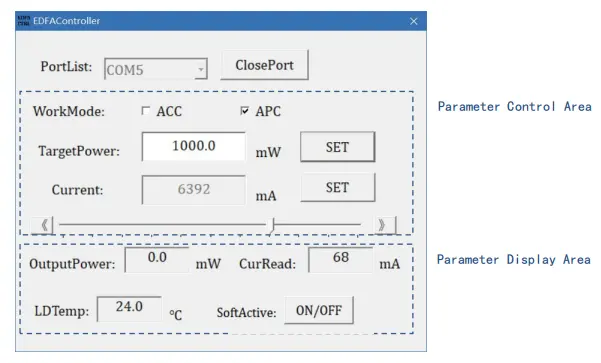

Увімкніть живлення підсилювача. Примітка: робочий струм і посилення значення – це параметри, встановлені головним комп’ютером під час останнього вимкнення, і можна змінити за допомогою програмного забезпечення, якщо це необхідно. Суворо заборонено підключати або відключайте волоконно-оптичні роз’єми під час роботи лазера.

Setp4.Shutdown

Після використання від'єднайте кабель живлення.

Примітки до операції та Технічне обслуговування

● Не вимикайте джерело живлення безпосередньо, коли підсилювач працює операційний.

● Тримайте волоконно-оптичні з’єднувачі чистими від пилу, щоб запобігти спалюванню волокна торець роз'єму. Перед цим очистіть оптоволоконний роз’єм папером для об’єктивів без пилу з’єднання, перевірте його за допомогою інспектора торця волокна та з’єднайте через фланець тільки після підтвердження чистоти. Інакше торець оптоволоконного з’єднувача може згоріти під час увімкнення лазера. Забезпечте роботу без лазера, коли з’єднувальні фланці та надіньте волокнисті пилозахисні ковпачки, коли вони не використовуються.

● Тримайте обладнання сухим і зберігайте його в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
