Оптоволоконний попередній підсилювач з легованим ербієм діапазону C

Зміст

1. Введення Оптоволоконний попередній підсилювач з легованим ербієм діапазону C

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови котирування і оплата

9. Час виконання

10. Етапи операції

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

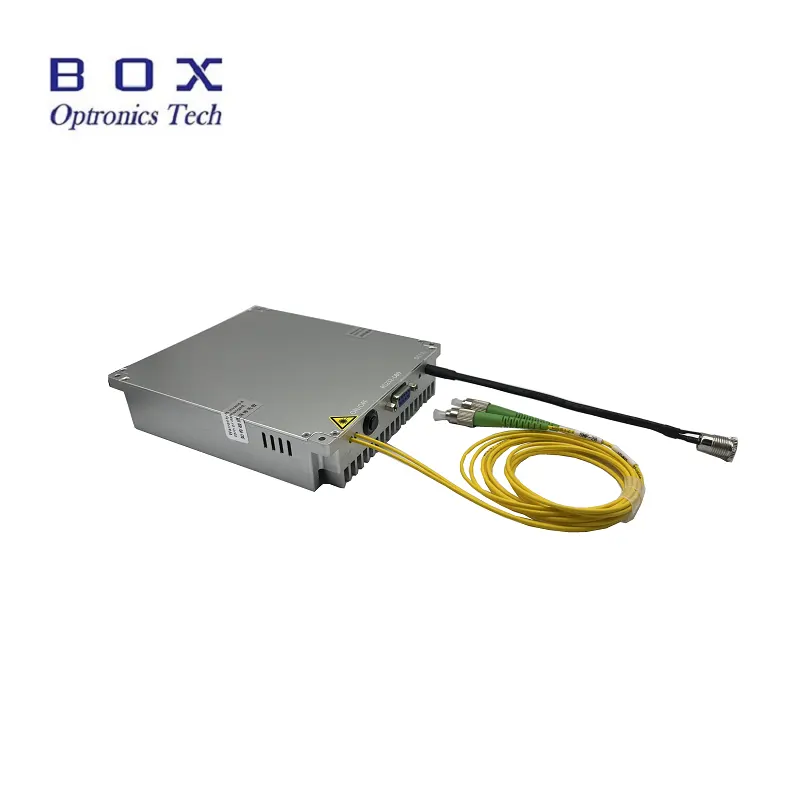

Розроблено волоконний попередній підсилювач C-діапазону, легований ербієм для підвищення чутливості перед оптичним приймачем. Попередній підсилювач є спеціально використовується для посилення малих оптичних сигналів в діапазоні -45~25 дБм. Типове посилення слабкого сигналу становить 35~45 дБ, і рівень шуму менше 4,5 дБ. Їх можна використовувати для посилення потужності лазера сигнали в C-діапазоні 1530~1565 нм діапазон довжин хвиль. Автоматичний струм Режим роботи Control(ACC). Команди та керуюче програмне забезпечення надаються для ПК операція.

Продукт Технічні характеристики

Продукт особливості

● Широкий діапазон довжин хвиль - 1530 ~ 1565 нм;

● Низький рівень шуму <4,5 дБ;

● Сенсорний екран/інтерфейс зв'язку DB9 Female (RS232) для легка експлуатація.

Продукт Додатки

● Оптичний оптоволоконний зв'язок;

● Оптичний волоконний датчик;

● клітковина лазер.

Продукт Подробиці

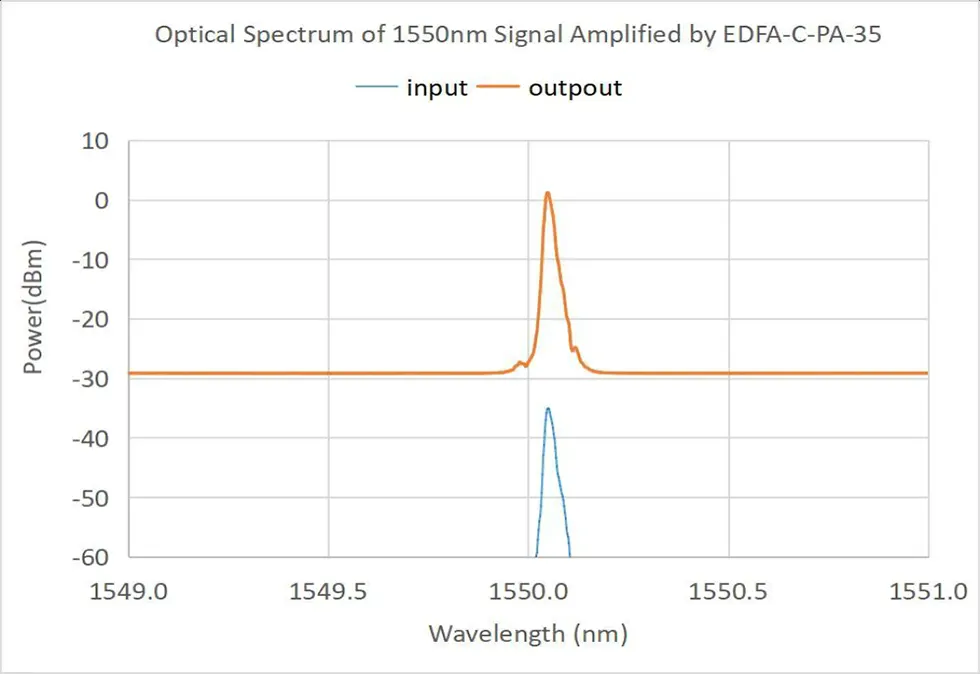

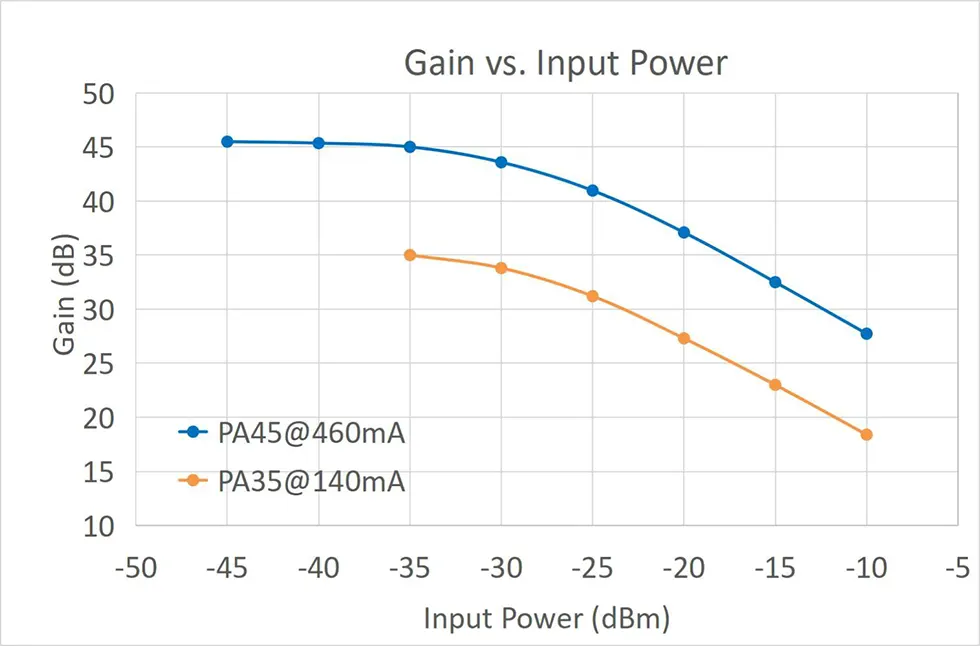

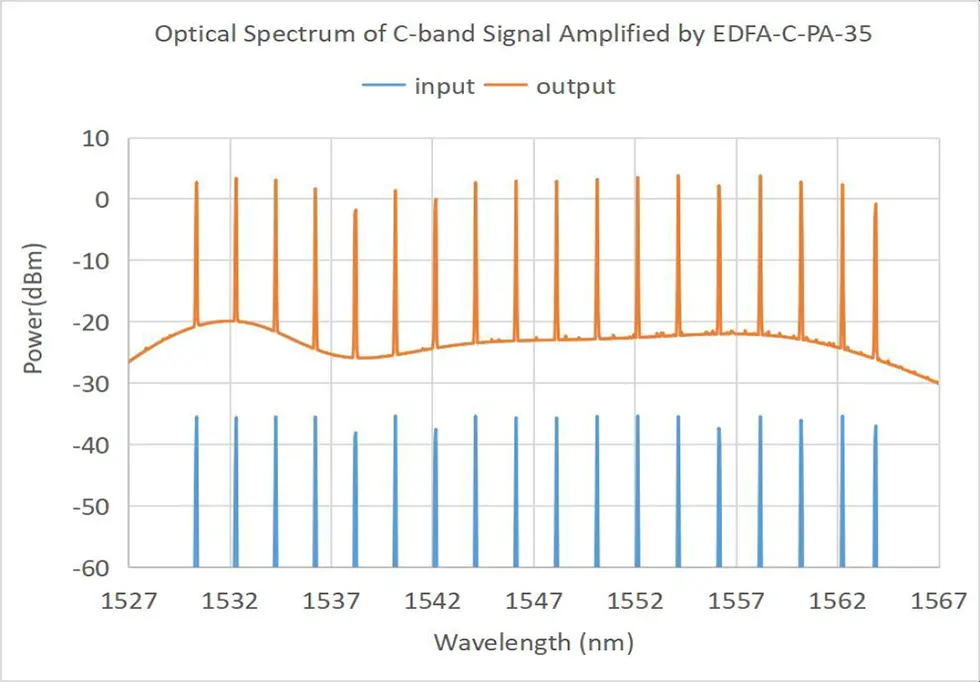

● Типова характеристична крива

Інформація про замовлення

наприклад: EDFA-PA-C-35-SM-M

(Інформація про замовлення: волокно з легованим ербієм діапазону C Попередній підсилювач, невелике посилення сигналу 35 дБм, з волокном SMF-28e, пакет модуля).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Технічний паспорт і тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10-15 робочих днів. (Якщо є в наявності, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Кроки

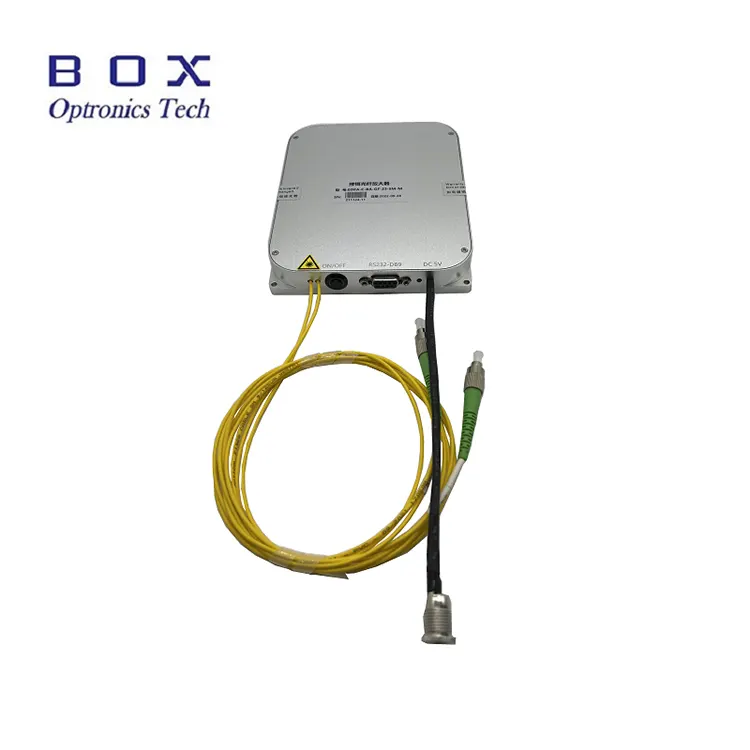

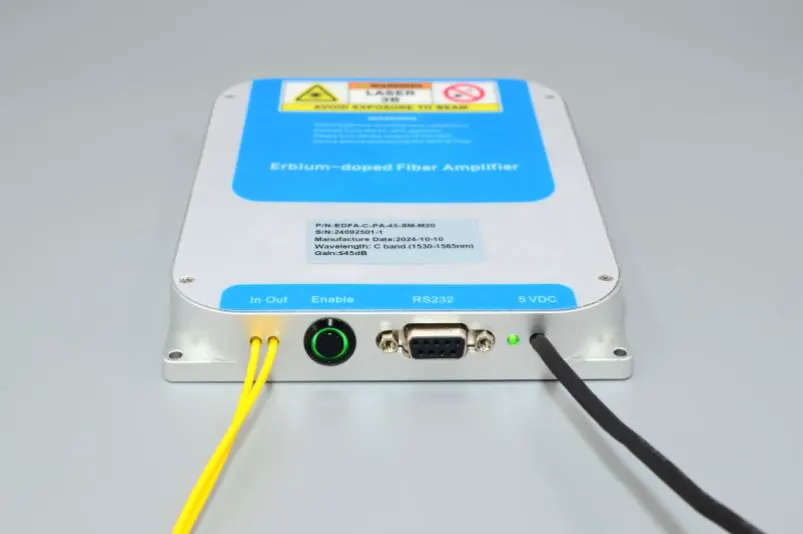

Крок 1. Зовнішній вигляд: Лицьова сторона EDFA послідовно оснащений вхідними і вихідними оптичними волокнами, ан перемикач активації виходу оптичного посилення, зв'язок з головним комп'ютером інтерфейс (за замовчуванням RS232 DB9), індикатор живлення та кабель живлення (за замовчуванням DC 5V).

Крок 2. Джерело живлення: потужність порт живлення за замовчуванням 5,5 × 2,1 мм інтерфейс і відповідний адаптер живлення постійного струму DC5V буде надано, коли продукт покидає фабрику. Спосіб підключення між адаптером живлення та модуль EDFA показано на малюнку нижче. Обов’язково використовуйте оригінальний відповідний адаптер живлення. Використання невідповідного адаптера живлення призвести до неправильної роботи EDFA або пошкодити EDFA. П-подібна роз'єм лінії живлення також можна надати користувачам для підключення до a імпульсний джерело живлення, але його слід запропонувати заздалегідь під час закупівлі.

Крок 3. Підключення волоконних перемичок: відкриті пилозахисний ковпачок волоконно-оптичного роз’єму, перевірте торець волокна та перед підключенням інших оптичних пристроїв переконайтеся, що немає забруднень і пошкоджень волоконно-оптичні пристрої або тестове обладнання. Для виведення волокна високої потужності EDFA моделі, для підключення рекомендується використовувати метод зварювання.

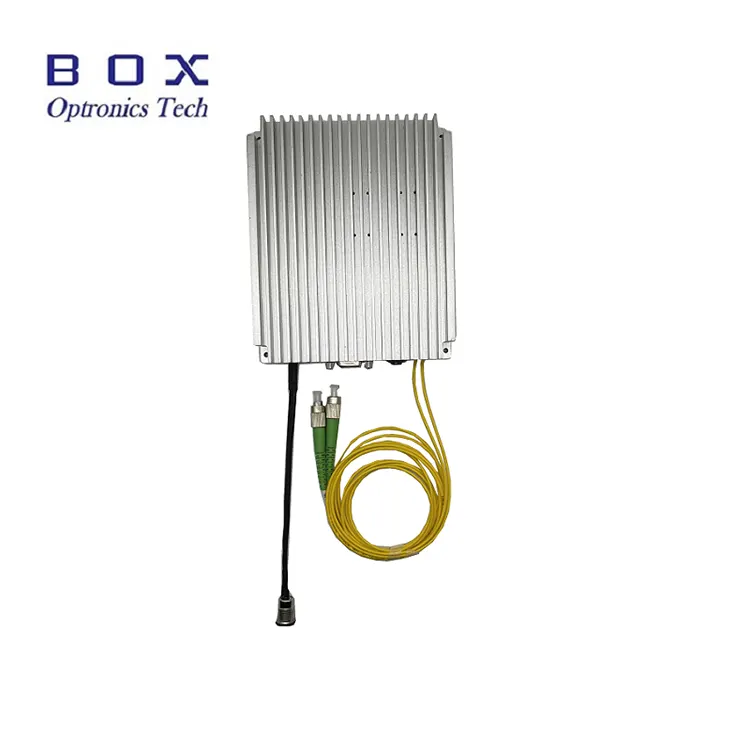

Setp4. Розсіювання тепла: Це Модуль підсилювача з легованого ербієм волокна виділяє певну кількість тепла. The нижня поверхня підсилювача (сторона без тексту) повинна бути близько контакту з радіатором, ребром розсіювання тепла або металевою поверхнею нижній частині шасі користувача. Рекомендується забезпечити відповідне повітряне охолодження хороший ефект розсіювання тепла. Рекомендоване оптимальне робоче середовище температура -5 ~ +35 ℃. Коли температура навколишнього середовища перевищує 50 ℃ підсилювач в режимі очікування не запускається. При температурі навколишнього середовища перевищує 55 ℃, підсилювач у робочому стані автоматично припинить вихід лазера та ввійде стан готовності для самозахисту. Коли температура навколишнього середовища впаде до 50 ℃, підсилювач автоматично відновить вихід.

Крок 5. Вхідна оптична потужність: цей волоконний підсилювач із легованим ербієм не має порогових вимог для потужності вхідного оптичного сигналу. При середній потужності вхідного опт сигнал зменшується майже до нульової потужності, підсилювач все ще підтримуватиме робочий стан, а вихідний порт матиме спонтанне випромінювання. Однак, щоб отримати більш ідеальний ефект підсилення та співвідношення сигнал/шум, рекомендується контролювати вхідну оптичну потужність у діапазоні потужності описані в аркуші випробувань або специфікації продукту.

Крок 6. Керування головним комп’ютером: цей підсилювач є модульним продуктом і потребує поєднувати зі спеціальним програмним забезпеченням хост-комп’ютера для налаштування та моніторингу робочий стан і робочі параметри ЕДФА. Потреби комп'ютера користувача для встановлення програми драйвера послідовного порту USB-232 і головного комп’ютера EDFA контрольне програмне забезпечення, надане нашою компанією. Драйвер послідовного порту USB-232 програма повинна бути встановлена, інакше програмне забезпечення головного комп’ютера не зможе підключитися і нормально спілкуватися з модулем EDFA. Слід зазначити, що Програма драйвера послідовного порту USB-232 має відповідати дійсному USB-232 використовувався кабель послідовного порту. Номер версії програмного забезпечення головного комп’ютера EDFA програмне забезпечення має відповідати номеру версії програмного забезпечення, записаному на тестовий аркуш продукту.

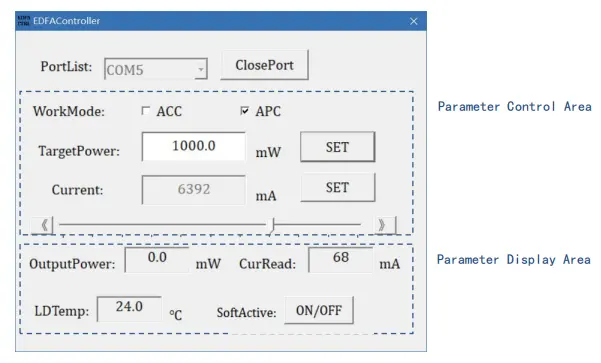

Крок 7. Інтерфейс програмного забезпечення головного комп’ютера: інформація, яку може відображати програмне забезпечення головного комп’ютера, включає режим роботи підсилювача, цільове значення вихідної оптичної потужності, лазер накачування поточне цільове значення та статус моніторингу температури.

Крок 8. Конкретна операція: після запуску програмного забезпечення головного комп’ютера, спочатку виберіть правильний номер послідовного порту в послідовності портів PortList, натисніть кнопку OpenPort, щоб відкрити послідовний порт порт. У цей час відображатимуться вікна Current Read і LDTemp робочий струм і температура насоса модуля. Введіть ціль оптично значення потужності у вікні TargetPower і натисніть кнопку ВСТАНОВИТИ. Коли кнопка перемикач модуля EDFA і кнопковий перемикач SoftActive на програмному забезпеченні обидва ввімкнено, налаштування вступає в силу, і EDFA має оптичну вихідну потужність.

Крок 9. Режим керування: стандартна модель цього волоконного підсилювача підтримує два режими роботи, автоматичний контроль струму режим (режим ACC) і режим автоматичного регулювання потужності (режим APC). Ви можете перемикатися між цими двома режимами роботи за допомогою опції WorkMode. При перемиканні, зверніть увагу, що спочатку потрібно вимкнути перемикач кнопки Active. (* Деякий підсилювач моделі підтримують лише режим ACC, наприклад EDFA-C-PA). У режимі ACC введіть насос поточне значення у поточному вікні та натисніть кнопку ВСТАНОВИТИ або безпосередньо перетягніть лівий і правий повзунки, щоб встановити значення струму насоса. У режимі APC введіть цільове значення оптичної потужності у вікні TargetPower і натисніть SET кнопку.

крок 10. Активація виходу: Коли Кнопка ввімкнення на передній панелі модуля та кнопка SoftActive увімкніть програмне забезпечення, обидва параметри набувають чинності, і підсилювач має лазерний вихід, і світиться індикатор LASER. УВІМК./ВИМК кнопка буде відображатися червоним кольором. Вихідна потужність у моніторингу параметрів область показує поточну фактичну вихідну оптичну потужність, CurRead показує струм струм насоса, а LDTemp показує внутрішню температуру.

Крок 11. Вимкнення: спочатку вимкніть Кнопка ON/OFF на бічній панелі підсилювача та кнопка SoftActive увімкніть програмне забезпечення, натисніть ClosePort, щоб закрити послідовний порт, а потім закрийте програмне забезпечення.

Крок 12. Пам'ять параметрів: режим і параметри, встановлені керуючим програмним забезпеченням, будуть автоматично збережені всередині Модуль EDFA і мають функцію відключення пам'яті. Якщо немає потреби змінити параметри EDFA, підключатися до головного комп’ютера не потрібно при повторному використанні.

Примітки до операції та Технічне обслуговування

● Якщо вихідне волокно потрібно під’єднати до іншого волокна, воно є рекомендовано використовувати зварювальний апарат.

● Під час запуску спочатку переконайтеся, що перемикач живлення та ключ перемикача вимкнено, а потім підключіть джерело живлення. При вимкненні спочатку вимкніть замок, а потім відключіть джерело живлення після виходу світловий індикатор гасне. Не вимикайте безпосередньо джерело живлення, коли EDFA працює.

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте за допомогою a детектор торця волокна перед підключенням. Завжди підключайте/від’єднуйте волокна без живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути покриті пилозахисними кришками.

● Не рекомендується часто вставляти та вимикати вихід волоконних роз’ємів, щоб уникнути забруднення пилом, яке може призвести до збільшення вставні втрати або спалювання торця оптоволоконного з’єднувача.

● Тримайте обладнання сухим і зберігайте його в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
