Лінійний волоконний підсилювач із легованим ербієм діапазону C

Зміст

1. Введення Лінійний волоконний підсилювач із легованим ербієм діапазону C

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Інформація про замовлення

7. Таблиця даних і тестовий аркуш

8. Умови котирування і оплата

9. Час виконання

10. Примітки до операції та Технічне обслуговування

11. Гарантія якості та Післяпродажне обслуговування

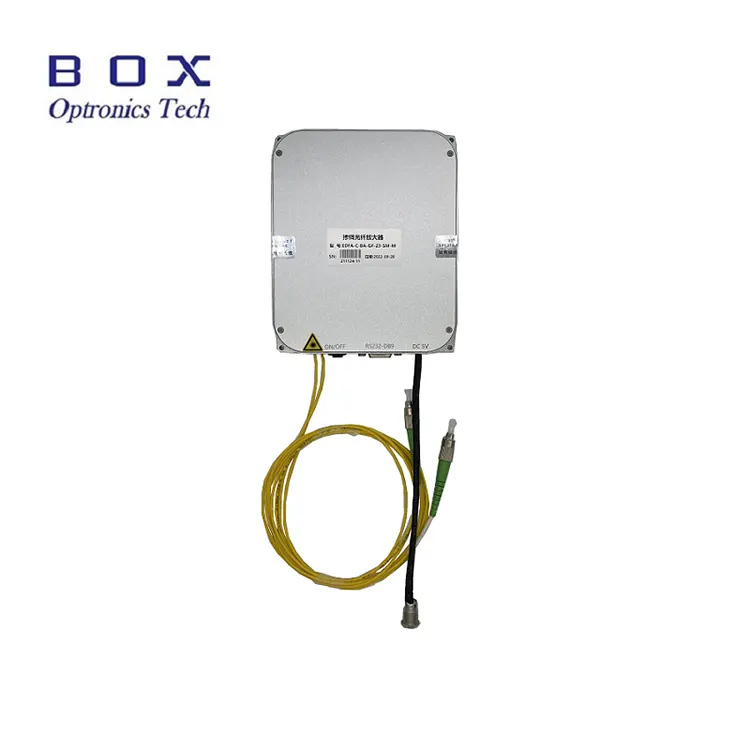

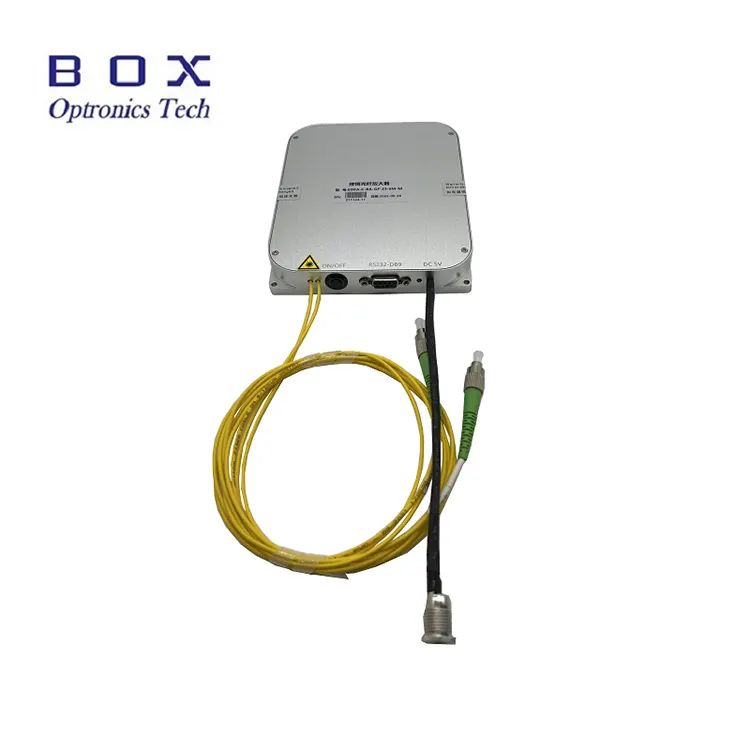

Ознайомлення з продуктом

Оптоволоконні лінійні підсилювачі з легованим ербієм діапазону С є призначений для лінійного реле у волоконних лазерних або волоконних системах зв'язку. Вони можуть використовувати для посилення потужності лазерних сигналів у С-діапазоні 1530~1565 нм діапазон довжин хвиль. Вони відрізняються високою потужністю 15/17/20/23/25/26 дБм і низькою шум. Надаються рекомендації та програмне забезпечення для роботи з ПК. При використанні цих модулів, переконайтеся, що торець волокна чистий, пам’ятайте про лазерний вхід обмеження та вживайте необхідних заходів безпеки при роботі з лазером.

Продукт Технічні характеристики

Продукт особливості

● Широкий діапазон довжин хвиль - 1530 ~ 1565 нм;

● Високе посилення фактор;

● Низький рівень шуму <5,5 дБ;

● Висока вихідна потужність 15/17/20/23/25/26 дБм додатково.

Продукт Додатки

● Оптичний оптоволоконний зв'язок;

● Оптичний волоконний датчик;

● клітковина лазер.

Продукт Подробиці

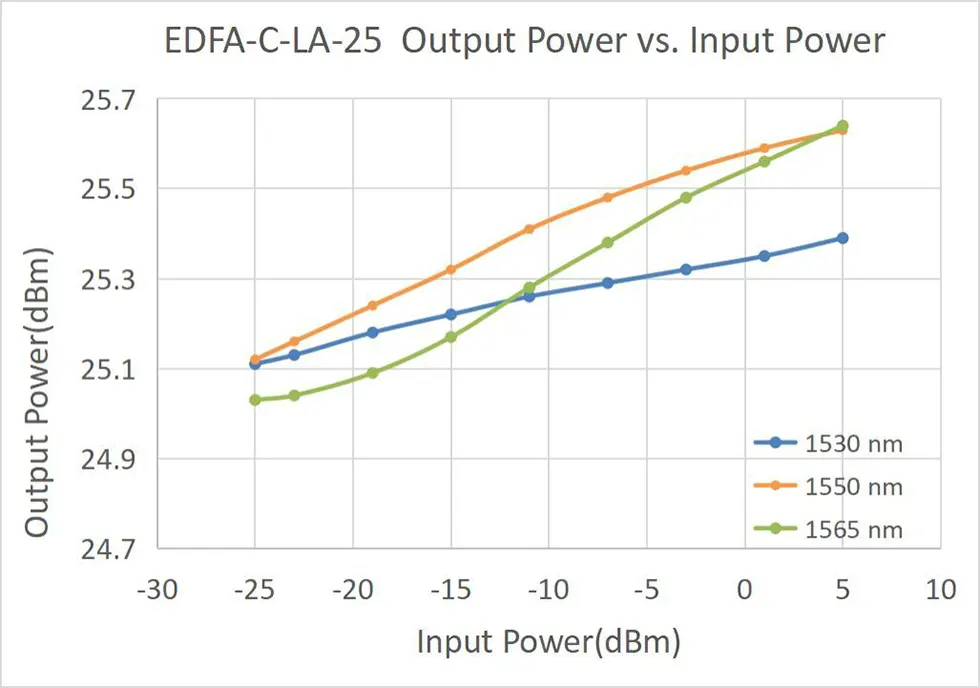

● Типова характеристична крива

Інформація про замовлення

наприклад: EDFA-LA-C-15-SM-M

(Інформація для замовлення: оптоволокно, леговане ербієм діапазону C, In-Line Підсилювач, вихідна потужність 15 дБ, з волокном SMF-28e, модульний пакет).

Для інших індивідуальних вимог, будь ласка, зв'яжіться: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

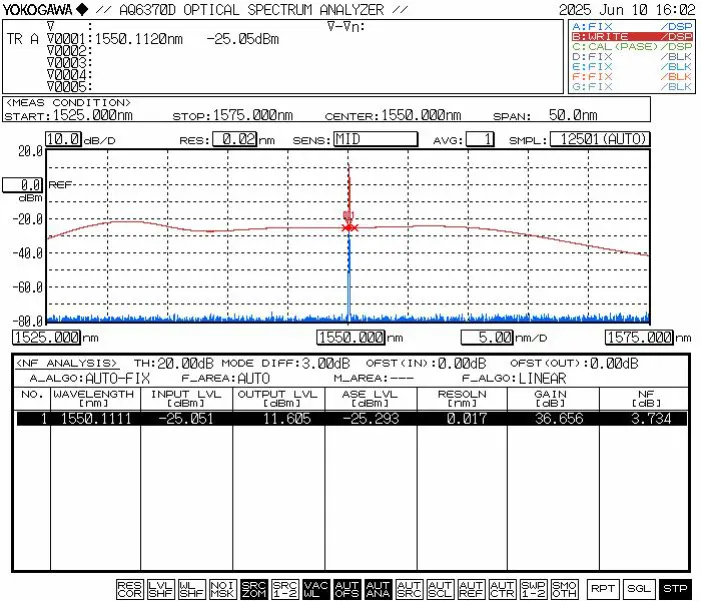

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10-15 робочих днів. (Якщо є в наявності, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● Для одномодових волокон (Hi-1060, PM980, G652D, PM1550 тощо) теоретична допустима потужність безперервного світла становить приблизно 200 мВт торець чистий. Тому моделі EDFA з вихідною потужністю <200 мВт можуть підключати свої вихідні оптоволоконні роз’єми до інших одномодових оптоволоконних пристроїв через пересувні перехідники (фіброфланці).

● Не вимикайте джерело живлення безпосередньо, коли підсилювач працює операційний.

● Тримайте волоконно-оптичні з’єднувачі чистими від пилу, щоб запобігти спалюванню волокна торець роз'єму. Перед цим очистіть оптоволоконний роз’єм папером для об’єктивів без пилу з’єднання, перевірте його за допомогою інспектора торця волокна та з’єднайте через фланець тільки після підтвердження чистоти. Інакше торець оптоволоконного з’єднувача може згоріти під час увімкнення лазера. Забезпечте роботу без лазера, коли з’єднувальні фланці та надіньте волокнисті пилозахисні ковпачки, коли вони не використовуються.

● Часте підключення/від’єднання вихідних оптоволоконних роз’ємів – ні рекомендується, оскільки це може призвести до забруднення пилом, збільшення внесених втрат або прогорання торця волоконного з'єднувача.

● Тримайте обладнання сухим і зберігайте його в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
