520 нм FP лазерний діод метелик

Зміст

1. Впровадження 520 нм FP лазерний діод метелик

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Це 520-нм FP лазерний діод-метелик із a 14-контактний пакет метелик. Це лазерний діод Фабрі-Перо. Він має потужність до 30 мВт вихідна потужність, а також вбудований ТЕС і термістор. Тип волокна може бути SM-460HP або Волокно PM-S460-HP. Підходить для оптичних приладів. Якщо шпильки вимагають пайки, температура пайки не повинна перевищувати 260°C, а час пайки не повинна перевищувати 10 секунд.

Продукт Технічні характеристики

Особливості продукту

● SM-460HP або волокно PM-S460-HP;

● Підвищення вихідної потужності до 30мВт;

● 14-контактний пакет BTF з TEC і Monitor PD;

● Видиме зелене світло, волоконний лазерний діод.

Застосування продукту

● Оптичні прилади;

● Оптоволоконна передача система;

● Лазерна індикація.

Деталі продукту

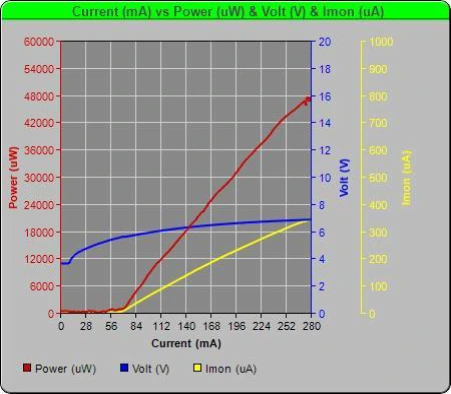

● Типовий спектр: PIV

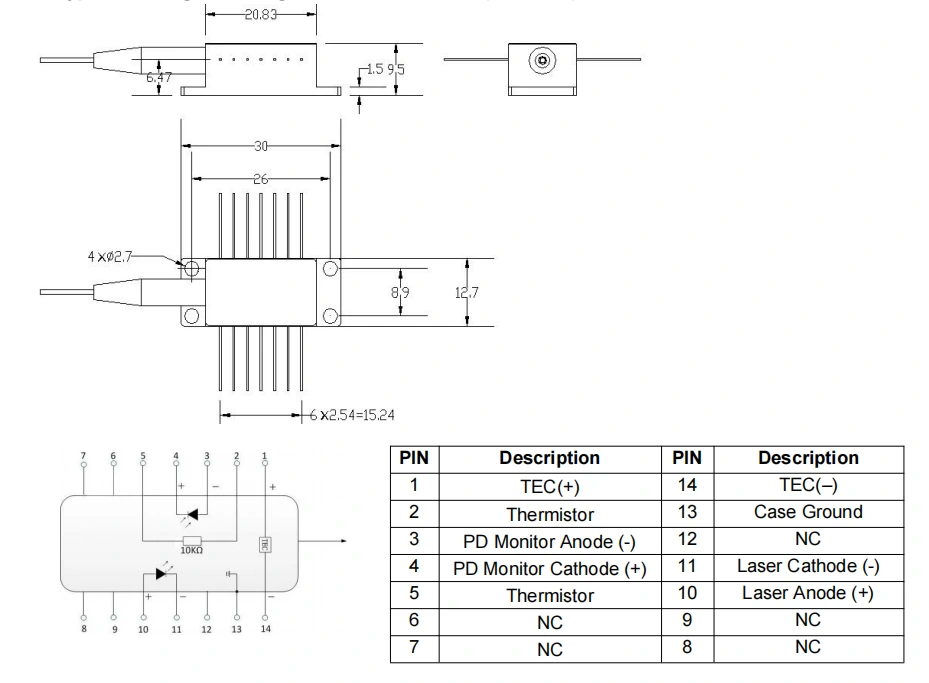

● Креслення упаковки та чіткість PIN-OUT (одиниця: мм) - 520 нм FP Butterfly Лазерний діод

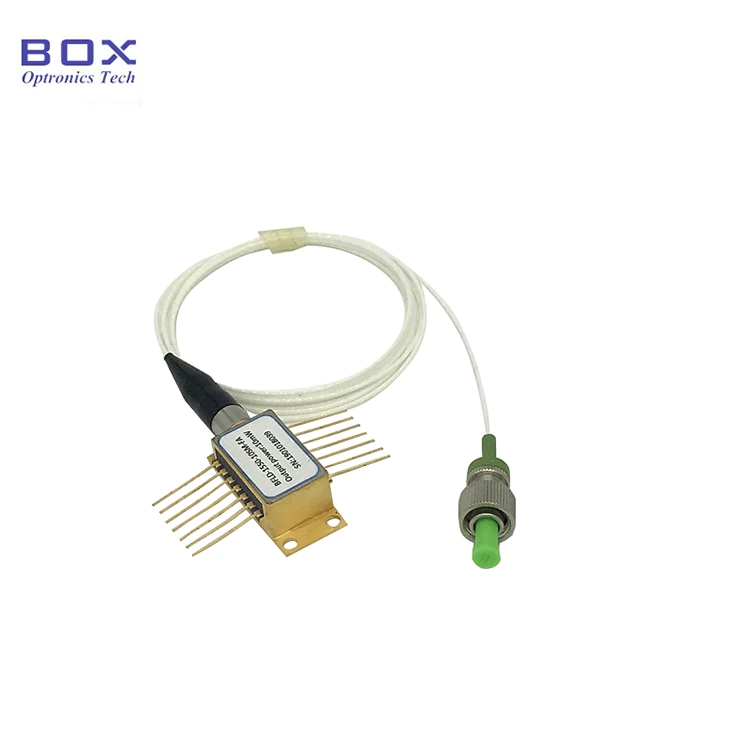

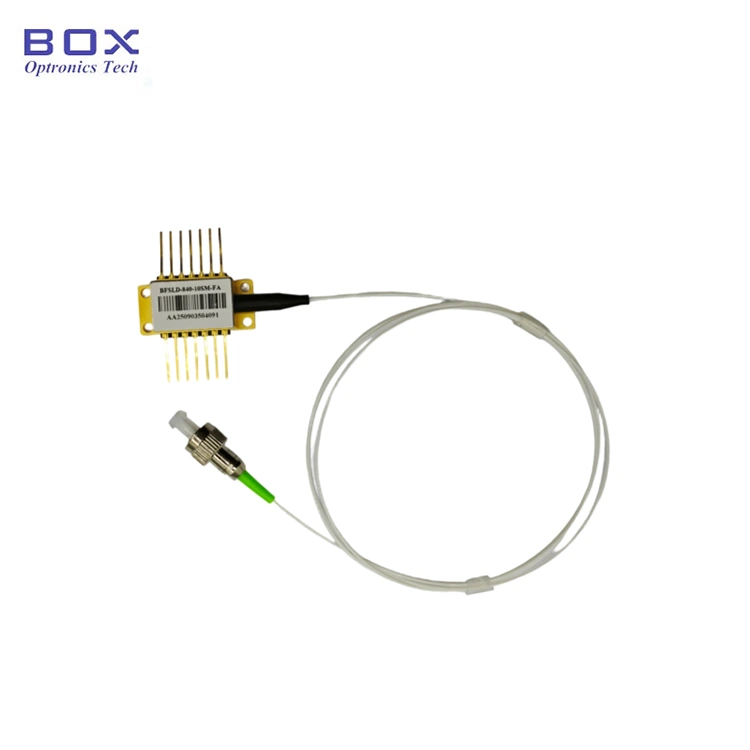

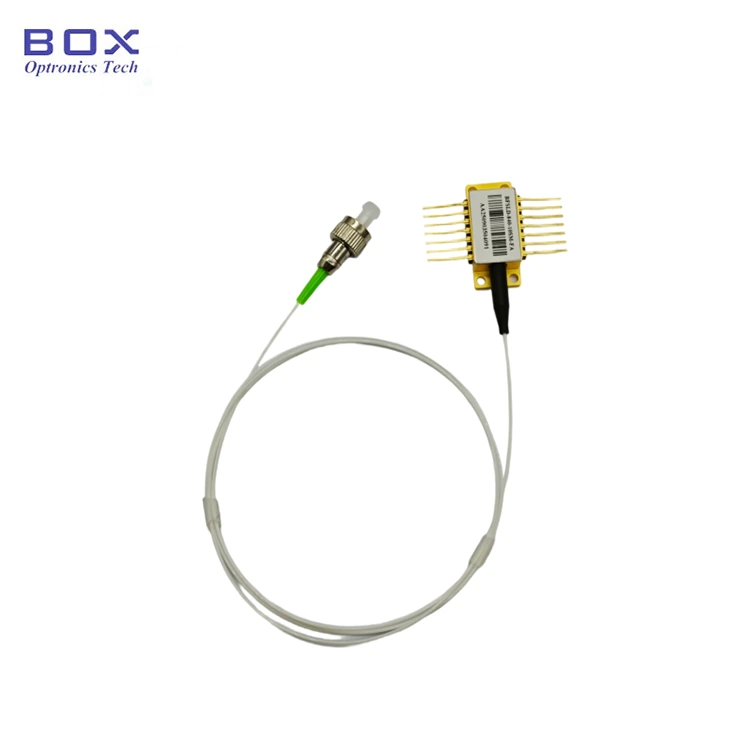

● Приклад упаковки

* Автономний пристрій; відсутність вбудованого драйвера (пакет модуля з драйвером схема необов'язкова).

Замовлення інформації

наприклад: BFLD-F520-30SM-FA

(Інформація про замовлення: 520-нм FP-лазерний діод-метелик, 14-контактний метелик пакет, вихідна потужність 30 мВт, з оптоволокном SM 460HP, роз’ємом FC/APC)

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час увімкнення живлення ніколи не подавайте великий струм безпосередньо, як це ризикує пошкодити чіп. Натомість увімкніть пристрій на поточному рівні близько до порогу мікросхеми, а потім поступово збільшуйте струм невеликими збільшується, доки не буде досягнуто бажаного рівня.

● Перш ніж увімкнути всі компоненти, спочатку активуйте кулер і потім перейдіть до поступових кроків увімкнення живлення, щоб запобігти перегріву чіпа та перевантаження.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.

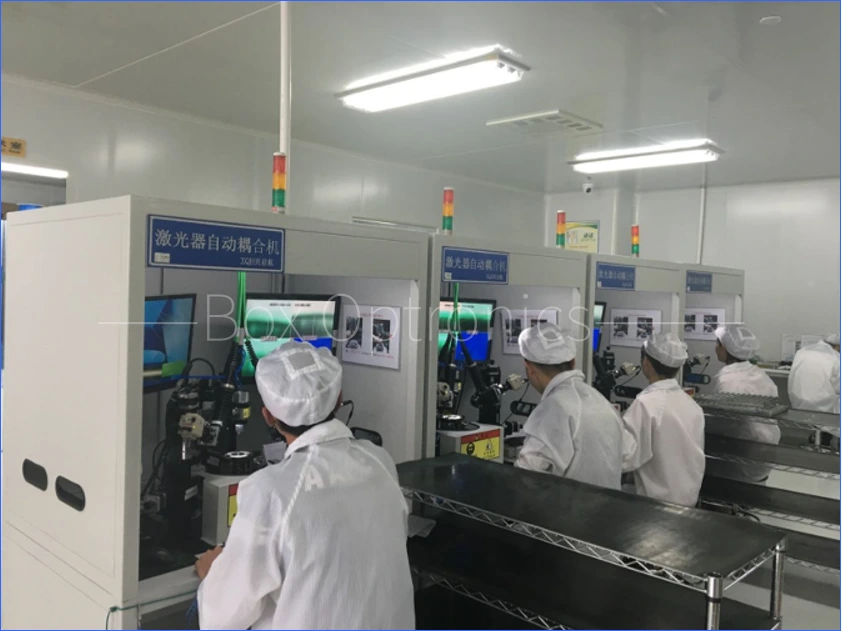

Справжнє виробництво лінія
