785 нм FP лазерний діод метелик

Зміст

1. Введення 785 нм FP лазерний діод метелик

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

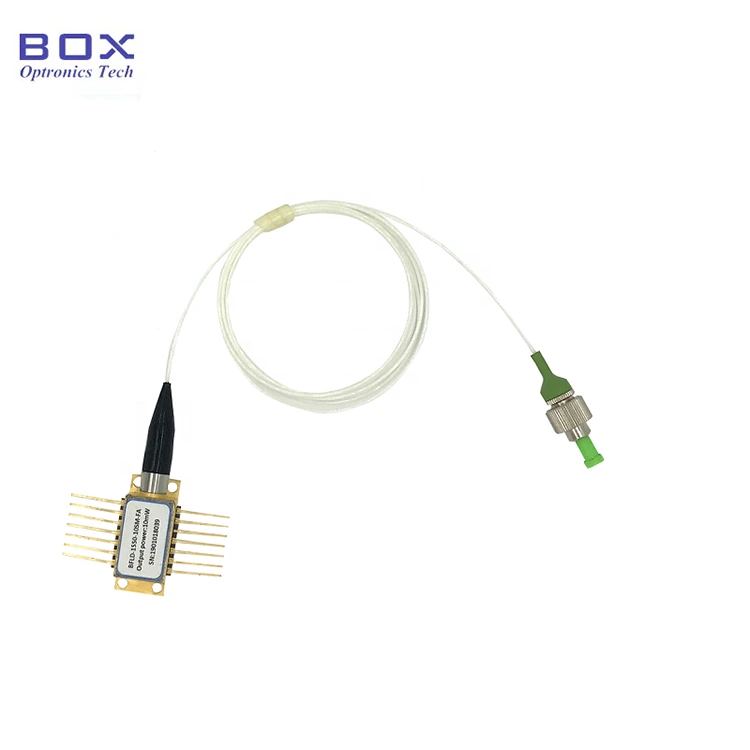

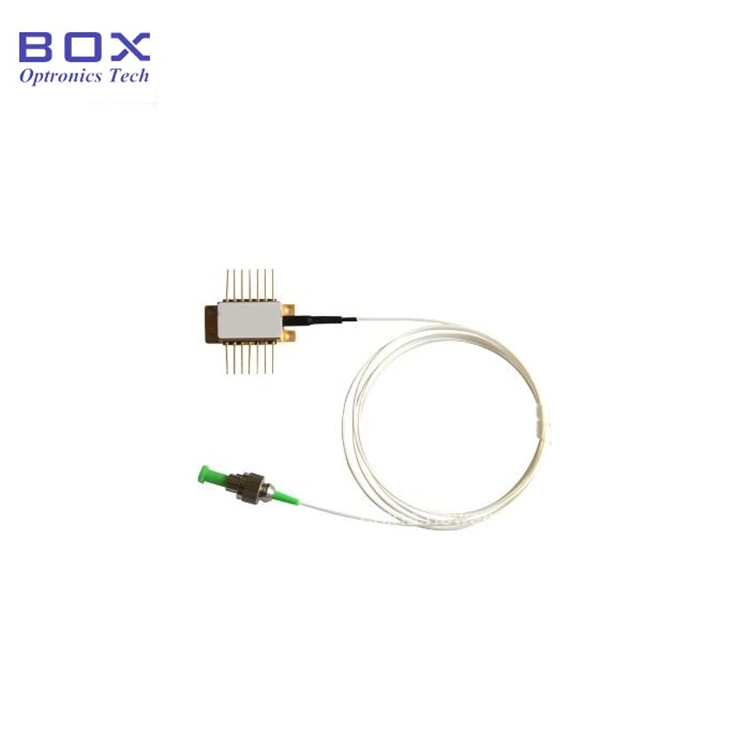

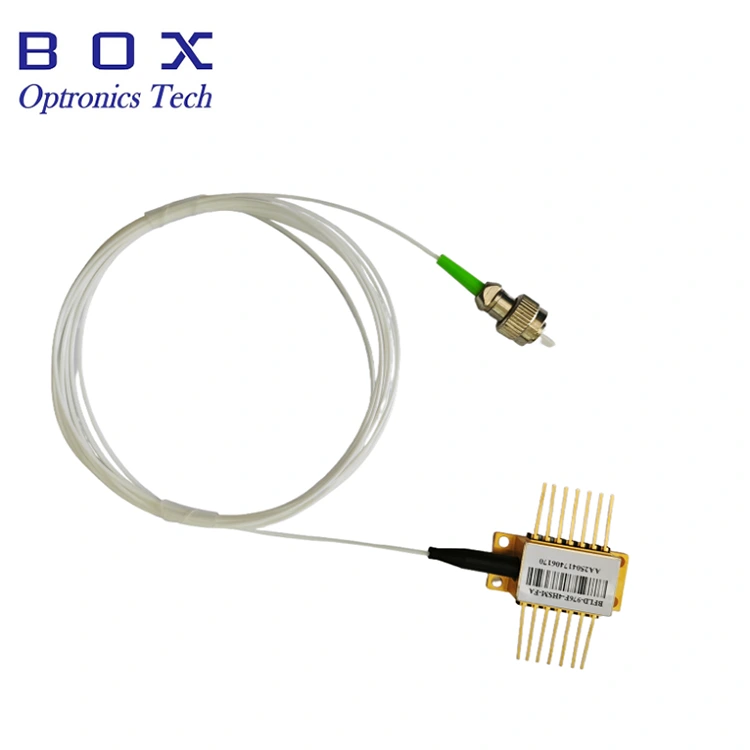

Це 785-нм FP-лазерний діод типу «метелик». до 30 мВт вихідної потужності. Тип волокна може бути SM785-HP або PM780-HP і інтегрує TEC, моніторний фотодіод і термістор. The Захисна трубка 900 мкм і роз’єм FC/APC є додатковими. Якщо шпильки вимагають пайки, температура пайки не повинна перевищувати 260°C, а час пайки не повинна перевищувати 10 секунд. Пакет Module/Benchtop зі схемою драйвера, Вихідна потужність 50 мВт доступна.

Продукт Технічні характеристики

Особливості продукту

● SM785-HP або волокно PM780-HP;

● Підвищення вихідної потужності до 30мВт;

● 14-контактний Пакет BTF з ТЕС, терморезистором і Монітор PD.

Застосування продукту

● Джерело світла;

● Оптоволоконне зондування система;

● Обробка матеріалу.

Деталі продукту

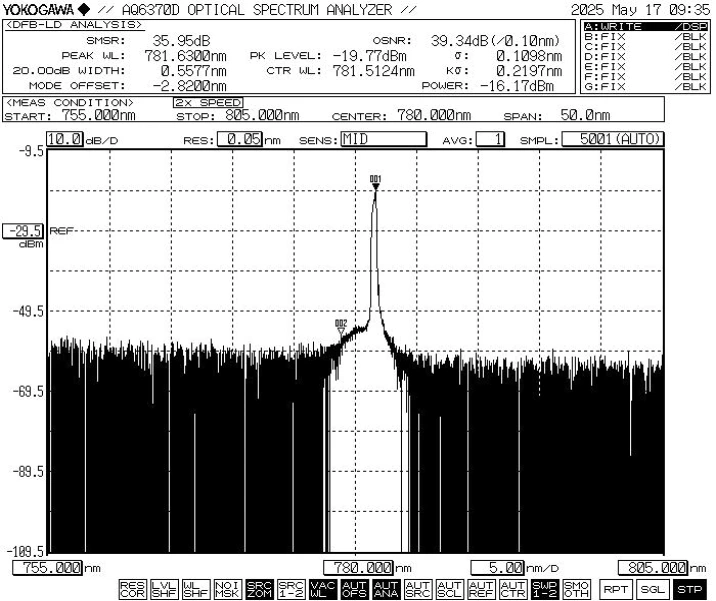

● Типовий спектр: 785 нм, допуск WL +/-10 нм.

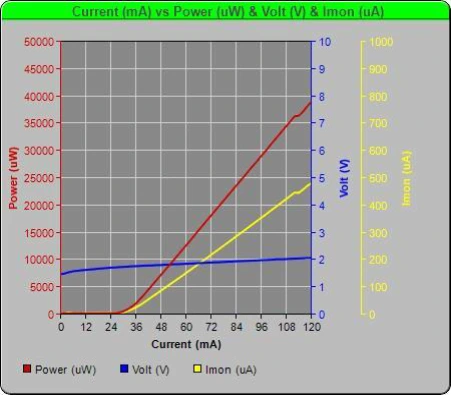

● PIV-785nm 30mW FP лазерний діод метелик

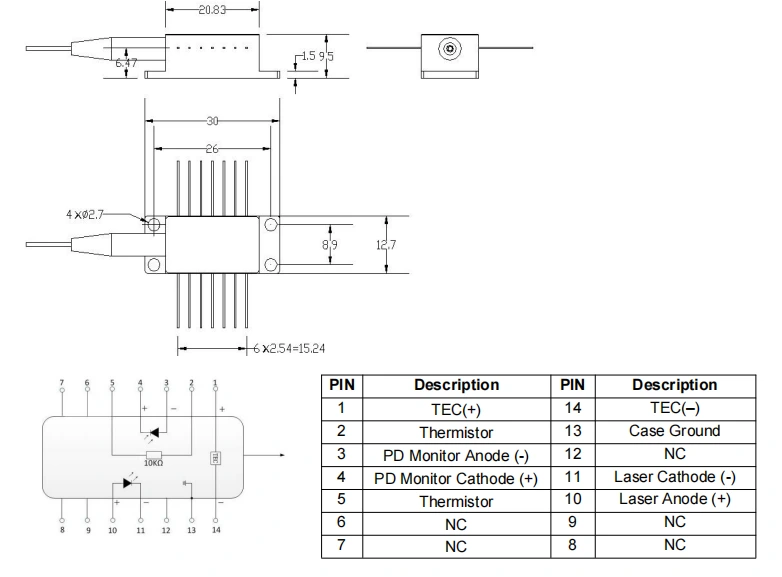

● Креслення упаковки та чіткість PIN-OUT (одиниця: мм) - 785 нм FP Butterfly Лазерний діод

● Стандартні аксесуари

* Автономний пристрій; відсутність вбудованого драйвера (пакет модуля з драйвером схема необов'язкова).

Замовлення інформації

наприклад: BFLD-F785-30SM-FA

(Інформація про замовлення: 785 нм FP лазерний діод метелик, вихідна потужність 30 мВт живлення, оптоволокно SM Hi780, роз'єм FC/APC, штифт насоса).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

● Небезпека лазерного випромінювання: коли пристрій працює, він випромінює лазерний промінь високої інтенсивності. Не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Захист від електростатичного розряду: цей пристрій є електростатично чутливі. Тому необхідні суворі заходи антистатичного захисту дотримуватись під час пакування, транспортування та використання. Крім того, слід вжити запобіжних заходів, щоб запобігти стрибкам напруги, якщо цього не зробити може призвести до незворотного пошкодження пристрою (наприклад, переконайтеся, що обладнання належне заземлення та носіння антистатичного браслета).

● Керування волокном і пристроєм: оптичний волокна крихкі. Не тягніть пристрій за волокно. При вставці або виймаючи пристрій із гнізда, не тисніть і не тягніть за нього гільза на задній частині корпусу пристрою. Для пристроїв, оснащених роз’ємами, переконайтеся, що пристрій і оптоволоконний з’єднувач підняті одночасно під час встановлення або видалення.

● Вимоги до пайки штифтів: якщо штифти необхідно паяти, температура пайки не повинна перевищувати 260°C, а також час пайки не повинен перевищувати 10 секунд. Зверніть особливу увагу на наступне: під час пайки пристрій повинен бути в знеструмленому стані стан, а паяльник повинен бути належним чином заземлений.

● Увімкнення живлення: Під час увімкнення живлення процесу, ніколи не подавайте великий струм безпосередньо, оскільки це може пошкодити мікросхему. Натомість увімкніть пристрій на рівні струму, близькому до порогового значення чіпа, і потім поступово збільшуйте струм невеликими кроками до бажаного рівня досягається.

● Послідовність охолодження та увімкнення: перед увімкнувши всі компоненти, спочатку активуйте кулер, а потім продовжуйте кроки збільшення потужності, щоб запобігти перегріву мікросхеми та перевантаженню.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
