850 нм FP лазерний діод метелик

Зміст

1. Впровадження 850 нм FP лазерний діод метелик

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Лазерний діод FP Butterfly має вихідну потужність 850 нм до 30 мВт, хороша якість променя для ефективного з’єднання з оптичними волокнами та інших оптичних компонентів і включає в себе термоелектричний охолоджувач (TEC), моніторинг часткових розрядів і термістор. Він підходить для таких полів, як малої дальності оптичний зв'язок і зондування волокна.

Продукт Технічні характеристики

Особливості продукту

● Волокно SM Hi780 кіска;

● Високий вихідна потужність до 30мВт;

● 14-контактний Пакет BTF з ТЕС, терморезистором і монітор PD.

Застосування продукту-850nm FP Butterfly Лазерний діод

● Оптика на короткій відстані спілкування;

● Лабораторні джерела світла та оптичний тест;

● Біологічне зображення;

● Оптичне волокно зондування.

Деталі продукту

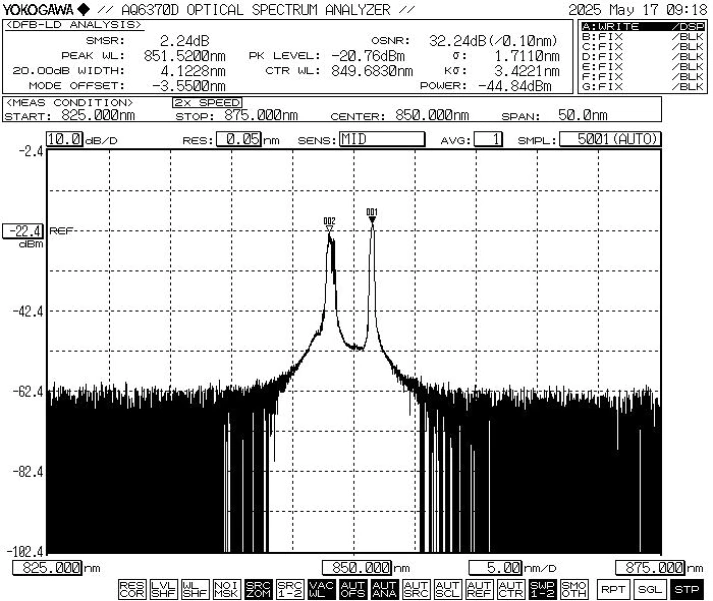

● Типовий спектр: 850 нм, допуск WL +/-10 нм.

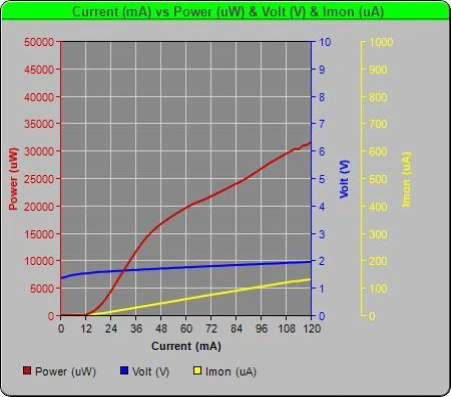

● PIV-850nm 30mW FP лазерний діод метелик

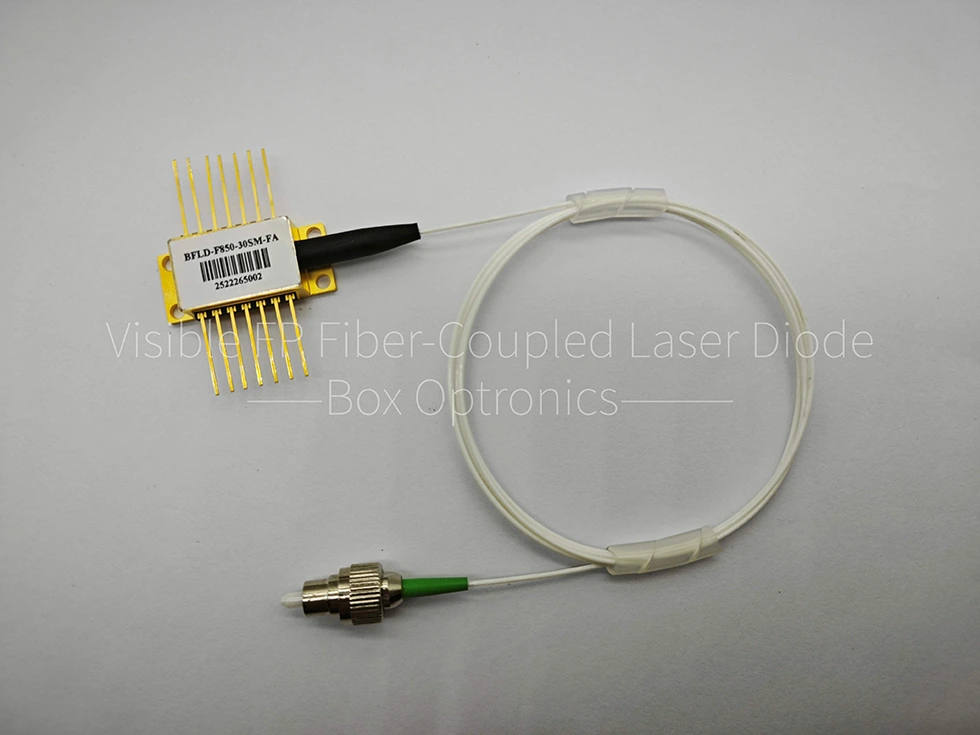

● Стандартні аксесуари

* Автономний пристрій; відсутність вбудованого драйвера (пакет модуля з драйвером схема необов'язкова).

Інформація про замовлення

наприклад: BFLD-F785-30SM-FA

(Інформація про замовлення: 850 нм FP лазерний діод метелик, вихідна потужність 30 мВт живлення, з оптоволокном SM, роз’ємом FC/APC, контактом насоса).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

● Під час використання пристрою суворо дотримуйтеся робочої напруги та діапазони струму, вказані в таблиці даних. Ключові параметри, включаючи Ith (Пороговий струм), Iop max (Максимальний робочий струм), Vop max (Максимальний Робоча напруга) і λc (центральна довжина хвилі) — мають бути посилання зокрема в звіті про випробування, наданому під час відправлення. Примітка: Експлуатація перевищення абсолютних максимальних показників може призвести до незворотного пошкодження пристрою.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
