Коаксіальний PIN-фотодіодний детектор на основі InGaAs

Огляд продукту   - Коаксіальний PIN-фотодіодний детектор на InGaAs з косичкою

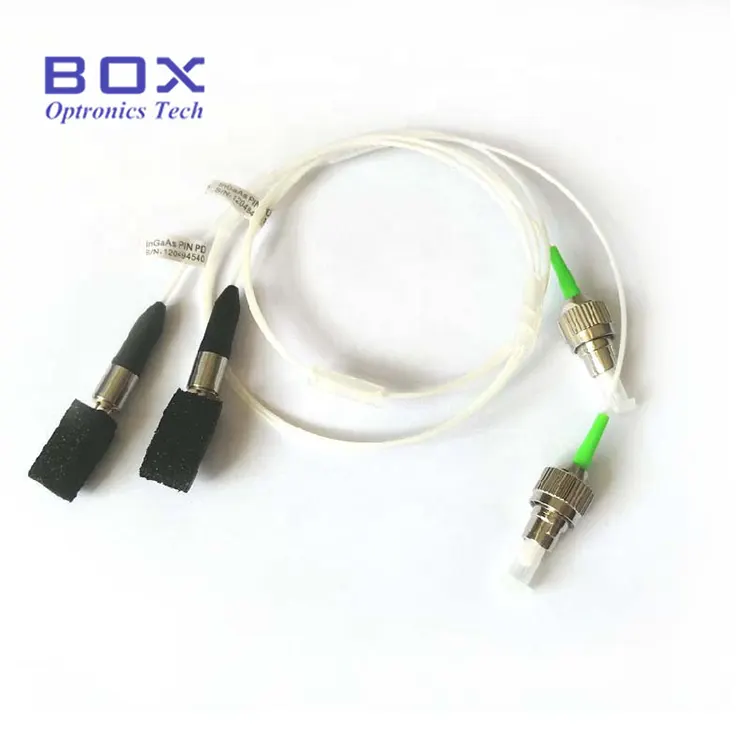

Коаксіальний штирьковий фотодіодний детектор InGaAs — це оптичний детектор зі спектральним діапазоном відгуку 1100-1650 нм. Він забезпечує високу чутливість на широко використовуваних довжинах хвиль 1310 нм і 1550 нм і розроблений для волоконно-оптичних комунікацій, CATV, зондування, тестування та вимірювання. BPD-70P10B-FA має активну зону 70 мкм і 1-метрову оптоволоконну косу з роз’ємом FC/APC і доступна на складі. Інші конфігурації активної області, упаковки, оптоволокна, роз’єму та контактів налаштовані для інтеграції OEM.

Основні характеристики   - Коаксіальний PIN-фотодіодний детектор InGaAs з косичками

· Широкий спектральний діапазон відгуку: від 1100 нм до 1650 нм

· Висока чутливість, низький темновий струм і низька ємність переходу

· Широка смуга пропускання: 2,5 ГГц

· Швидкий час наростання/спаду: 0,3 нс

· Оптоволоконний вихід з косичкою з FC/APC або іншим роз’ємом (також доступна опція розетки)

Типові застосування   - Коаксіальний фотодіодний детектор на InGaAs PIN

· Аналогові оптичні приймачі для CATV і волоконно-оптичної передачі відео

· Широкосмугові системи виявлення радіочастот через волокно

· Прилади для оптичного тестування та вимірювання, включаючи детектування сигналу OTDR

· Розподілене волоконно-оптичне зондування, таке як розподілене акустичне зондування (DAS)

· Моніторинг оптичної потужності в EDFA, DWDM і лазерних системах

· Лабораторні дослідження фотоніки та системна інтеграція OEM

Технічні характеристики продукту   - Коаксіальний PIN-фотодіодний детектор на основі InGaAs

Абсолютні максимальні значення (TC = 25°C)

Оптико-електричні характеристики (TC = 25°C)

Визначення корпусу та штифтів   - фотодіодний фотодіодний детектор із коаксіальним штифтом InGaAs

Інформація для замовлення   - Коаксіальний PIN-фотодіодний детектор InGaAs з роз’ємами

Типова номенклатура

BPD - XX X XX X - XX -   ( X   )

Приклад: BPD-70P10B-FA (активна зона 70 м, тип Pigtailed, оптоволокно 1,0 м, розводка типу B, роз’єм FC/APC)

Примітка. Довжину кіски та формат фіксованої картки можна налаштувати. Структура продукту, розмір, оптичні параметри та вимоги до технології процесу можуть бути розроблені відповідно до вимог замовника.

Специфікація   - коаксіальний фотодіодний детектор на основі InGaAs PIN-коду

Технічний паспорт

Часті запитання (FAQ)

З: Яка різниця між коаксіальним фотодіодним детектором із косичкою та фотодіодами TO-can InGaAs?

A: Основні відмінності полягають у дизайні упаковки та системній інтеграції. Коаксіальний детектор з гістерою інтегрує фотодіод InGaAs PIN у герметичному коаксіальному корпусі з волоконно-волоконним гіґтейлом, забезпечуючи пряме волоконно-волоконне з’єднання та високочастотну продуктивність для таких додатків, як приймачі CATV та оптичне тестове обладнання. Фотодіоди TO5/TO46 використовують корпуси металевих банок з оптичними вікнами та потребують зовнішнього оптичного сполучення, що робить їх більш придатними для виявлення вільного простору та вимірювання оптичної потужності.

Питання: Яка різниця між опціями упаковки з кіскою та розеткою?

Відповідь: Версія з косичкою має постійно прикріплене волокно для прямого оптичного з’єднання, тоді як версія з розеткою забезпечує знімний волоконний інтерфейс для зручного підключення та заміни. Вибір залежить головним чином від вимог до системної інтеграції: упаковки з роз’ємами підходять для фіксованих установок OEM, тоді як упаковки з розетками зручні для тестового та лабораторного обладнання.

Питання: Як вибрати активну зону PIN-фотодіода InGaAs?

A: Діаметр активної області слід вибирати на основі розміру оптичного променя, схеми з’єднання та смуги виявлення цілі. Менший діаметр активної області забезпечує меншу ємність переходу та вищу швидкість відгуку, тоді як чіпи з більшою площею забезпечують вищу оптичну ефективність збирання та менший допуск на вирівнювання. Для оптоволоконних систем опції середнього розміру, такі як 70 мкм, можуть досягти хорошого компромісу між пропускною здатністю та широтою вирівнювання.

Супутні товари

· 1 мм активна зона InGaAs PIN фотодіод

· 5 мм InGaAs PIN фотодіод TO5

· Кремнієвий фотодіод TO46

· Оптоволоконний підсилювач C-діапазону, легований ербієм

Примітки щодо експлуатації та поводження

· Дотримуйтеся належних процедур захисту від електростатичного розряду під час роботи з фотодіодом, оскільки PIN-фотодіоди InGaAs є пристроями, чутливими до електростатичного розряду.

· Уникайте торкатися торця волокна або оптичного роз’єму голими пальцями.

· Не перевищуйте абсолютний максимальний рейтинг, зазначений у таблиці даних.

· Уникайте надмірного згинання або механічного впливу на волоконний кінець.
