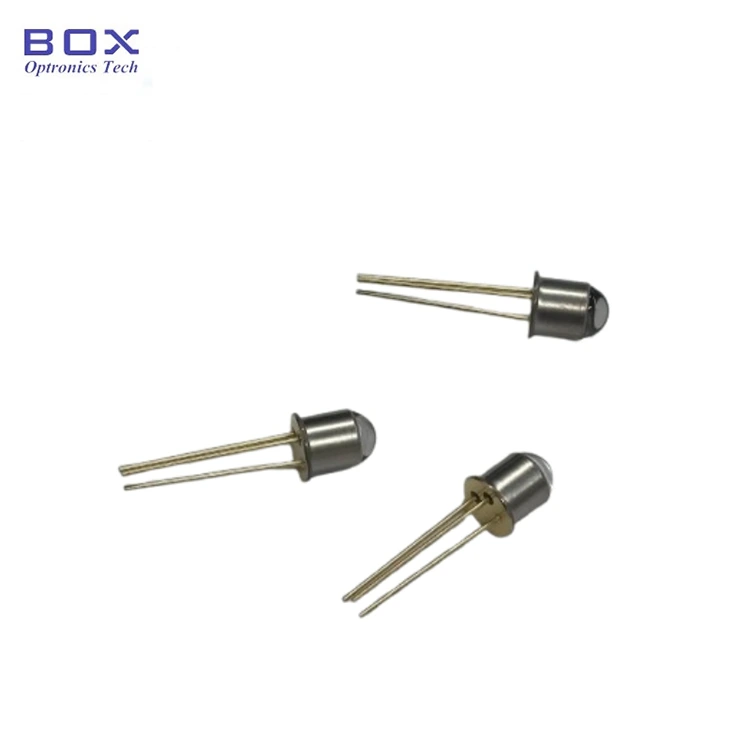

1-міліметровий PIN-фотодіод InGaAs з активною зоною (моделі: BPD-1STO46B-BL і BPD-1STO46B-FW) від Box Optronics — це компактний високочутливий PIN-фотодіод InGaAs, розроблений для оптичного виявлення в ближньому інфрачервоному діапазоні в діапазоні довжин хвиль від 900 нм до 1650 нм. Завдяки активній зоні діаметром 1 мм він забезпечує збалансоване поєднання здатності збору світла, допуску на зв’язок і продуктивності виявлення для вимірювання оптичної потужності, волоконно-оптичних приладів і додатків оптичного моніторингу.
Доступні дві конфігурації корпусу TO46: BPD-1STO46B-BL з вікном кульової лінзи для покращеної ефективності зв’язку з фокусованими або волоконно-з’єднаними оптичними сигналами та BPD-1STO46B-FW з плоским вікном для оптичного виявлення у вільному просторі та додатків, які вимагають планарного оптичного інтерфейсу. Обидві версії оснащені герметичною металевою упаковкою TO46 для надійної тривалої роботи.
· Діаметр активної області 1 мм
· Широкий спектральний діапазон відгуку: 900 нм-1650 нм
· Висока чутливість: 0,9 А/Вт типово при 1310 нм, 0,95 А/Вт при 1550 нм
· Низький темновий струм і низька ємність переходу
· Компактний герметичний металевий корпус TO46
· Два варіанти вікон: кулькова лінза (BL) для покращеної ефективності зчеплення, плоске вікно (FW) для виявлення вільного простору
· Оптичні вимірювачі потужності та системи моніторингу оптичної потужності
· Обладнання для тестування та вимірювання оптоволокна
· Моніторинг потужності EDFA та оптичного підсилювача
· Спектроскопія NIR та оптичні системи зондування
· Програми оптичного виявлення вільного простору
· Характеристика та калібрування оптичних компонентів
· Фотонічне обладнання та інтеграція OEM
|
Параметр |
символ |
Рейтинг |
одиниця |
|
Зворотна напруга |
VRmax |
20 |
V |
|
Робоча температура корпусу |
ТОП |
-40 ~ +85 |
°C |
|
Температура зберігання |
TST |
-55 ~ +120 |
°C |
|
Параметр |
символ |
Тестовий стан |
Хв. |
Тип. |
Макс. |
одиниця |
|
Діаметр активної області |
φ |
- |
- |
1 |
- |
мм |
|
Спектральний діапазон відгуку |
λ |
- |
900 |
- |
1650 |
нм |
|
Чутливість на 1310 нм |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
Чутливість при 1550 нм |
R |
- |
- |
0.95 |
- |
A/W |
|
Робоча напруга |
V |
VR = -5В |
- |
- |
-5 |
V |
|
Темна течія |
ID |
VR = -5В |
- |
1.5 |
5.0 |
nA |
|
Ємність переходу |
C |
VR = -5 В, f = 1 МГц |
- |
50 |
80 |
пФ |
|
Смуга пропускання 3 дБ |
Bw |
VR = 0 В, RL = 50 Ом |
- |
40 |
- |
МГц |
Тип упаковки: герметична металева упаковка TO46

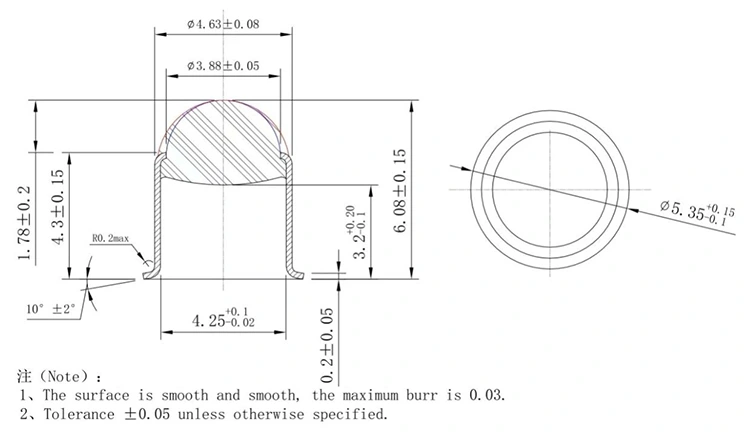

Кульова лінза:
Плоске вікно:
BPD - X X TO XX - X - X
Приклад: BPD-1STO46B-FW
|
Поле |
Код |
опис |
|
Серія продуктів |
BPD |
Серія коробкових фотодіодів |
|
Розмір активної області |
1S |
1S = діаметр 1 мм (1S=1 мм, 2S=2 мм, 3S=3 мм, 5S=5 мм) |
|
Тип упаковки |
TO46 |
Герметичний металевий пакет ТО46 |
|
Підтип |
B |
Штифт типу B |
|
Тип вікна |
BL / FW |
BL = кульова лінза; FW = плоске вікно |
A: BPD-1STO46B-BL має вікно з кульковою лінзою, яке покращує ефективність оптичного з’єднання, фокусуючи падаюче світло на активну область 1 мм. Він підходить для волоконно-зв’язаних оптичних сигналів, сфокусованих променів і додатків, що вимагають вищого допуску зв’язку, таких як вимірювання оптичної потужності та випробувальне обладнання для оптоволокна.
BPD-1STO46B-FWмає плоске оптичне вікно без фокусуючої оптики, забезпечуючи прямий оптичний інтерфейс для оптичного виявлення та вимірювання вільного простору, де важливо зберегти вихідний профіль променя.
Обидві версії використовують однаковий фотодіодний чіп InGaAs PIN і герметичний корпус TO46, тоді як конфігурацію оптичного вікна можна вибрати відповідно до методу з’єднання та вимог до застосування.
A: Цей PIN-фотодіод InGaAs забезпечує широкий спектральний діапазон ближнього інфрачервоного діапазону від 900 нм до 1650 нм, охоплюючи широко використовувані оптичні довжини хвиль, включаючи діапазони зв’язку 1310 нм і 1550 нм. Чутливість вказана на 1310 нм (типово 0,9 А/Вт) і 1550 нм (типово 0,95 А/Вт). Він підходить для вимірювання оптичної потужності, лазерного моніторингу, оптичного зондування та застосування приладів, які потребують надійного виявлення NIR.
A: MOQ для 1 мм InGaAs PIN-фотодіода TO46 становить 1 шт. Ми підтримуємо гнучкі обсяги замовлення, від окремих одиниць для досліджень і розробок і створення прототипів до великих обсягів для виробництва приладів і програм OEM.
A: Так. Box Optronics також надає оптоволоконні фотодіодні модулі InGaAs з оптичними роз’ємами для прямого підключення до оптоволокна. Ці модулі інтегрують фотодіодний чіп InGaAs із волоконним зв’язком у компактному корпусі, придатному для інтеграції OEM в оптичні прилади та волоконно-оптичні системи.
