1 мм InGaAs PIN-фотодіод TO46

Огляд продукту - 1 мм InGaAs PIN-фотодіод TO46

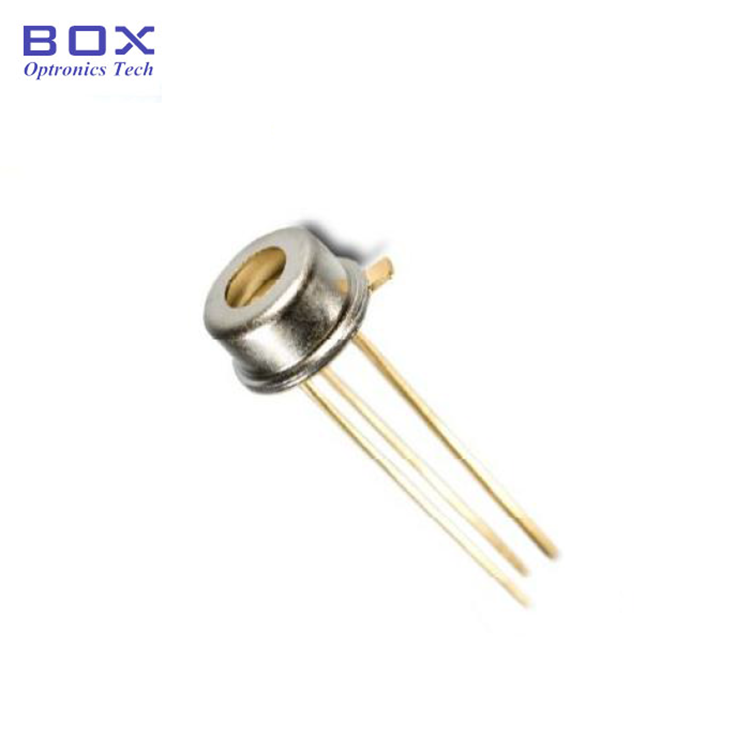

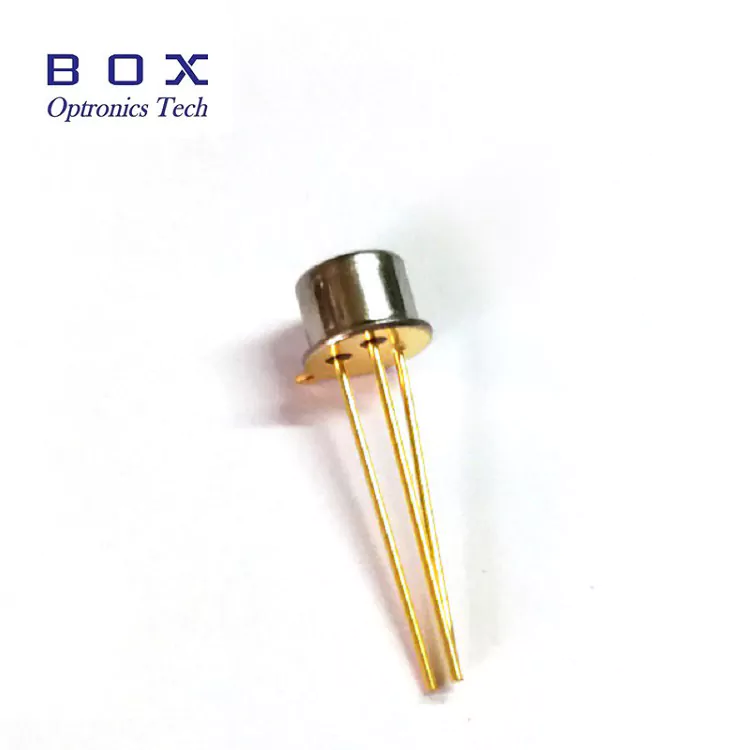

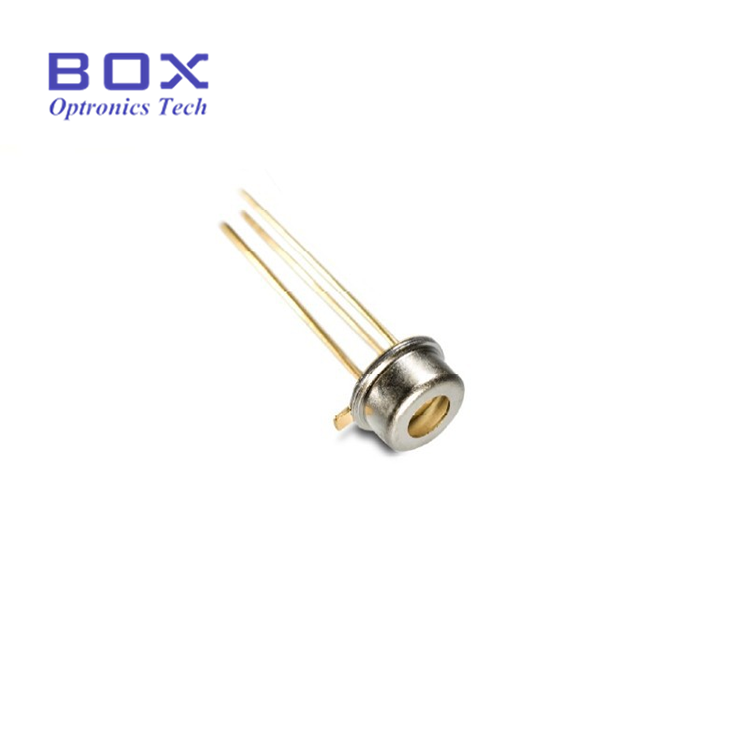

The 1mm InGaAs PIN Photodiode (Model BPD-1STO46B-FW) from Box Optronics is a high-performance InGaAs photodetector designed for near-infrared (NIR) detection applications. Featuring a PIN diode structure, it converts incident optical power in the 900–1650nm wavelength range into a proportional photocurrent with high linearity and sensitivity. Має активну зону діаметром 1 мм. Packaged in a hermetic TO46 metal can with a flat optical window, the photodiode is mechanically robust, ensuring stable performance in demanding industrial and laboratory conditions. Ці властивості роблять його чудовим вибором для моніторингу оптичної потужності, тестування волоконно-оптичних вимірювань, лазерного виявлення та спектроскопії NIR.

Основні характеристики-1 мм InGaAs PIN-фотодіод TO46

• Діаметр активної області: 1 мм для ефективного збору світла

• Широкий спектральний діапазон відгуку: від 900 нм до 1650 нм

• Висока чутливість: 0,9 А/Вт типово при 1310 нм, 0,95 А/Вт при 1550 нм

• Наднизький темновий струм, низька ємність переходу

• Висока надійність і довгострокова стабільність

• Герметичний плоский металевий пакет TO46

• Стандартна конфігурація TO-CAN для легкого монтажу

Типове застосування - 1 мм InGaAs PIN-фотодіод TO46

• Оптичні вимірювачі потужності та модулі моніторингу оптичної потужності

• Обладнання для тестування та вимірювання оптоволокна

• Виявлення оптичного сигналу та моніторинг живлення в телекомунікаційних системах

• Спектроскопія в ближньому інфрачервоному діапазоні (NIR) та аналітичні прилади

• Системи моніторингу та контролю потужності лазера

• Калібрування та характеристика оптичного аттенюатора

• Дослідження та розробки в лабораторіях фотоніки

• Інтеграція оптичного модуля та розробка фотонної підсистеми

Технічні характеристики - 1 мм InGaAs PIN-фотодіод TO46

Абсолютні максимальні значення (TC = 25°C)

Електрооптичні характеристики (TC = 25°C)

Деталі продукту-1 мм InGaAs PIN-фотодіод TO46

Що таке PIN-фотодіод InGaAs?

PIN-фотодіод InGaAs — це високочутливий напівпровідниковий детектор, призначений для оптичного виявлення в ближньому інфрачервоному діапазоні (NIR). Заснований на напівпровідниковій структурі P-I-N, він перетворює падаючі фотони у фотострум із чудовою лінійністю та стабільністю.

Працюючи в діапазоні від 900 нм до 1700 нм, фотодіоди InGaAs забезпечують високу чутливість у діапазонах оптичного зв’язку та SWIR-області, що робить їх придатними для тестування волоконної оптики, моніторингу оптичної потужності, спектроскопії та датчиків.

1-мм активна область забезпечує покращену здатність збору світла та покращений допуск на зчеплення, забезпечуючи чудовий баланс між чутливістю, гнучкістю вирівнювання та швидкістю виявлення.

Основні характеристики - 1 мм InGaAs PIN-фотодіод TO46

• Висока чутливість і квантова ефективність

• Надслабкий темний струм

• Низька ємність і швидкий відгук

• Широке спектральне покриття

• Герметичний пакет TO46

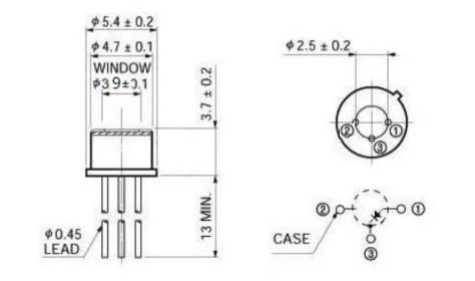

Розміри упаковки та визначення штифтів - 1 мм PIN-фотодіод TO46 InGaAs

Тип упаковки: герметична металева банка TO46, плоске вікно (3-контактний TO-CAN)

Діаметр банки: φ5,4 ± 0,2 мм (зовнішній), φ4,7 ± 0,1 мм (внутрішній)

Діаметр вікна: φ3,9 ± 0,1 мм

Конфігурація контактів (вид знизу): висновок 1 = анод (сторона P), висновок 2 = корпус (GND), висновок 3 = катод (сторона N)

Інформація про замовлення

Типова номенклатура

BPD - X X TO XX - X - X

Приклад: BPD-1STO46B-FW

Специфікація - 1 мм InGaAs PIN-фотодіод TO46

Технічний паспорт

Час виконання

• Стандартні одиниці (моделі в наявності): 3~5 робочих днів

• Стандартне виготовлення: 10~15 робочих днів

• Об’ємні замовлення: зв’яжіться з нами, щоб дізнатися графік виробництва

• Міжнародна доставка: ~5 робочих днів (DHL/UPS/FedEx express)

• Прискорене обслуговування: доступне за запитом

Примітки щодо експлуатації та поводження - 1 мм InGaAs PIN-фотодіод TO46

• Фотодіоди є пристроями, чутливими до електростатичного розряду (ESD) — завжди використовуйте належний захист від ESD

• Уникайте прямого торкання проводів голими пальцями, щоб запобігти забрудненню та пошкодженню електростатичним розрядом

• Зберігайте невикористані пристрої в упаковці, захищеній від електростатичного розряду, або в електропровідних лотках, щоб запобігти пошкодженню від електростатичного розряду
