1550 нм 1 Вт оптоволоконний лазер

Зміст

1. Представлення оптоволоконного лазера 1550 нм потужністю 1 Вт

2. Технічні характеристики продукту

3. Особливості

4. Додатки

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Інструкція з експлуатації

10. Примітки щодо експлуатації та технічного обслуговування

11. Гарантія якості та післяпродажне обслуговування

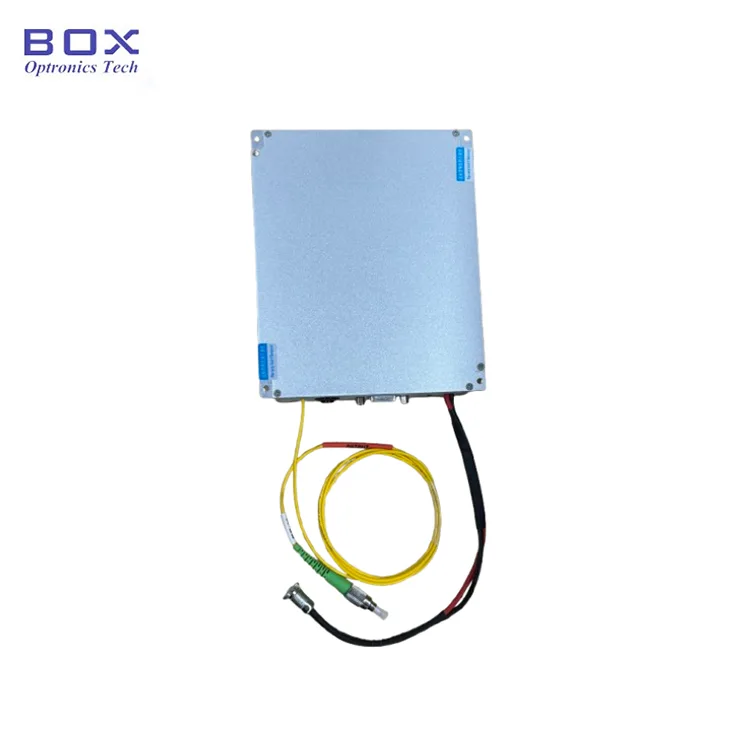

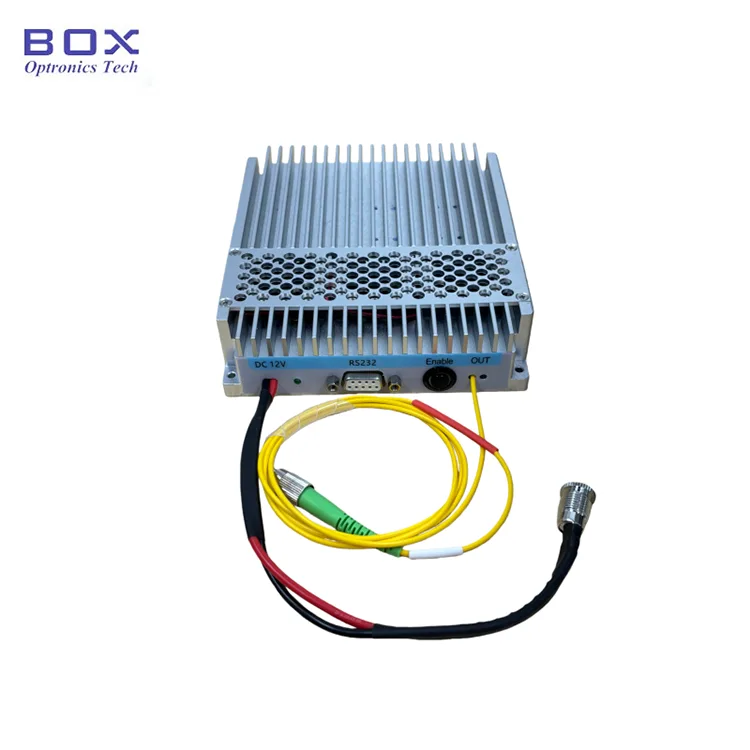

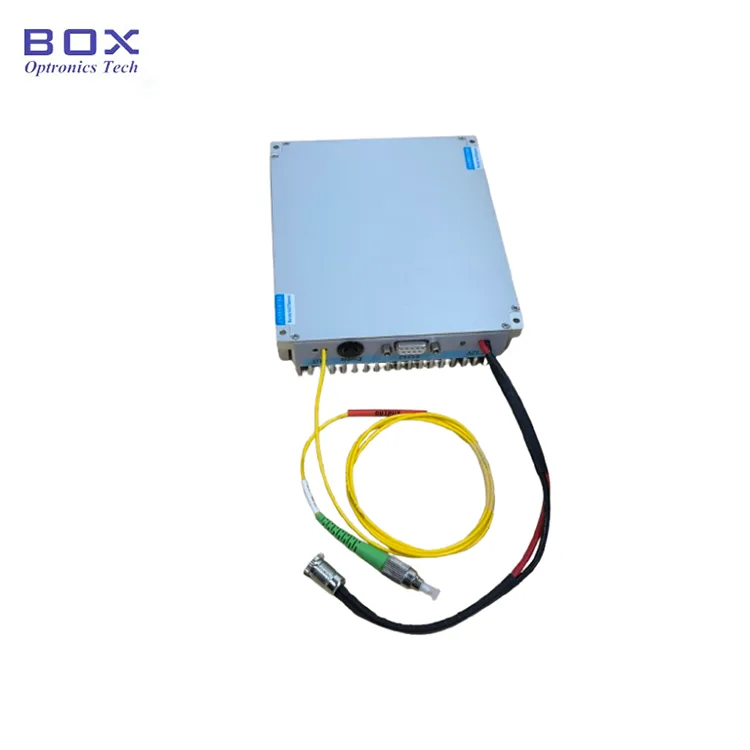

Ознайомлення з продуктом - волоконний лазер 1 Вт 1550 нм

Оптоволоконний лазер із довжиною хвилі 1550 нм потужністю 1 Вт використовує початковий лазер DFB у поєднанні з оптичним модулем посилення високої потужності для досягнення однохвильової вихідної потужності лазера. Він має високу точність довжини хвилі та високий коефіцієнт придушення бічної моди. Варіанти включають одномодове волокно або волокно зі збереженням поляризації; пристрій забезпечує високу вихідну потужність із регульованим струмом, миттєве випромінювання світла після ввімкнення живлення та зручне керування, що робить його ідеальним для лабораторного використання дослідниками.

Технічні характеристики продукту - волоконний лазер потужністю 1550 нм потужністю 1 Вт

Характеристики продукту - волоконний лазер 1 Вт 1550 нм

● DFB початкове + архітектура етапу посилення високої потужності, що балансує ширину лінії та потужність;

● Виняткова стабільність живлення для тривалої безперервної роботи;

● Варіанти оптоволокна SM і PM для гнучкої системної інтеграції;

● Настільні та модульні пакети для інтеграції лабораторії та OEM;

● 10%–100% безперервне регулювання потужності.

Застосування продукту - 1550 нм 1 Вт оптоволоконний лазер

● Тестування та дослідження когерентного оптичного зв'язку;

● Нелінійна оптика та генерація суперконтинууму;

● Джерело світла передавача LiDAR;

● Накачування волоконного підсилювача та характеристики посилення.

Деталі продукту-1550 нм 1 Вт оптоволоконний лазер

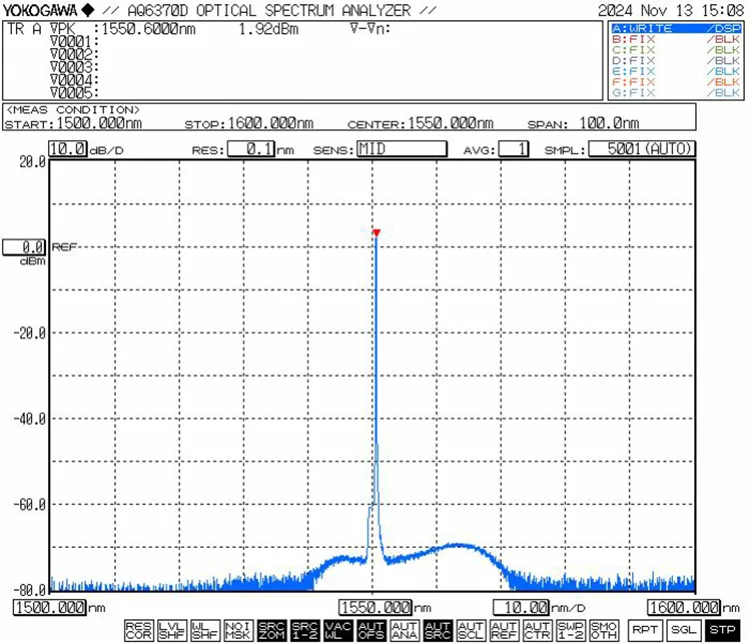

● Типова характеристична крива: λ= 1550 нм, ширина лінії ≤3 МГц, Pavg= 20 Вт

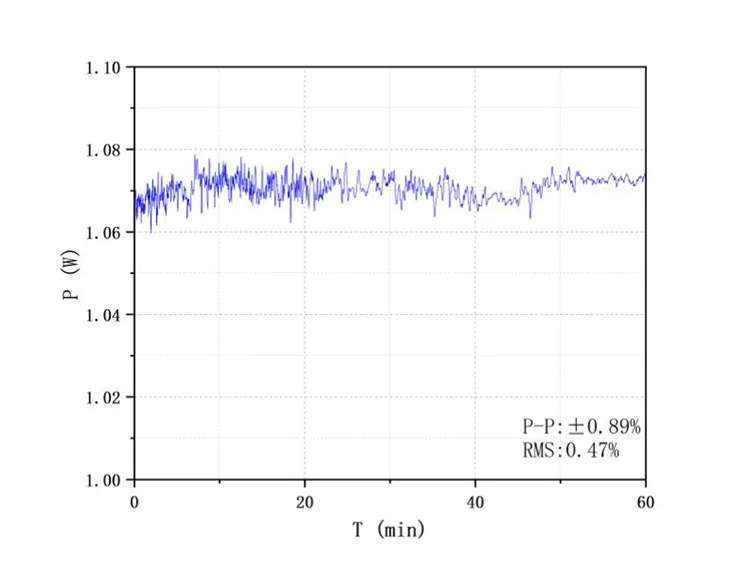

● Лазерна потужність і стабільність живлення (тест на стабільність живлення при 1 Вт)

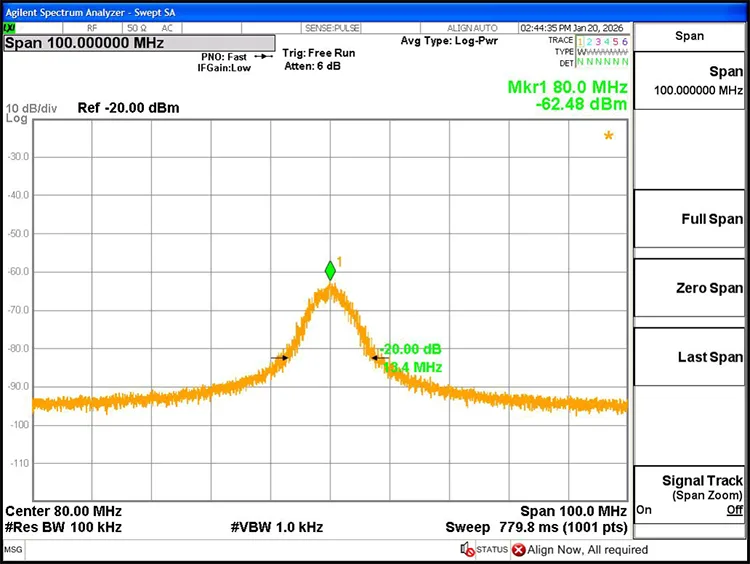

● Лазерна ширина лінії при 3 дБ: 0,67 МГц

Інформація для замовлення - 1550 нм 1 Вт оптоволоконний лазер

наприклад: HFL-1550-30-PM-M31

(Інформація про замовлення: оптоволоконний лазер 1550 нм потужністю 1 Вт, вихідна потужність 1 Вт (30 дБм), волокно PM1550, пакет модуля).

Специфікація та тестова таблиця - 1550 нм 1 Вт оптоволоконний лазер

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати - 1550 нм 1 Вт оптоволоконний лазер

● Умови пропозиції

(1) EXW

(2) DAP

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Етапи роботи - 1550 нм 1 Вт оптоволоконний лазер

Крок 1. Розпакування: перед складанням перевірте, чи всі аксесуари комплектні.

● Стандартні аксесуари

Крок 2. Джерело живлення: порт живлення використовує стандартний інтерфейс DC5,5×2,1 мм. Використовуйте лише оригінальний відповідний адаптер живлення (DC 5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. Кабель живлення з U-подібним роз’ємом для підключення до блоку живлення доступний за запитом під час купівлі.

Крок 3. Підключення вихідного оптоволокна: зніміть пилозахисний ковпачок із оптоволоконного роз’єму, перевірте торець на забруднення чи пошкодження та переконайтеся в чистоті перед підключенням до інших оптоволоконних пристроїв або тестового обладнання. Для моделей високої потужності рекомендується зварювання методом оплавлення.

Setp4. Підключіться до головного комп’ютера: скористайтеся послідовним кабелем передачі даних USB-RS232, щоб під’єднати модуль до комп’ютера. Установіть спеціальний послідовний драйвер (надається Box Optronics), щоб увімкнути зв’язок. Без драйвера програмне забезпечення хосту не може підключитися до модуля.

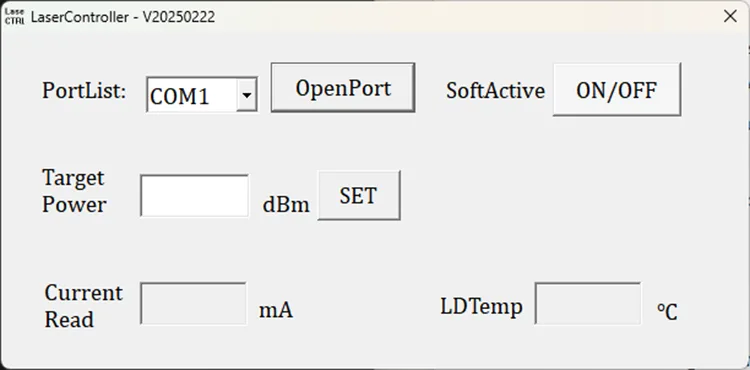

Крок 5. Програмне забезпечення керування: Програмне забезпечення хоста дозволяє регулювати вихідну потужність і контролювати вихід лазера за допомогою кнопки «SoftActive» (див. схему інтерфейсу нижче). Програмне забезпечення відображає встановлений струм насоса, вихідну потужність і статус моніторингу температури

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте оптоволокно.

Примітки щодо експлуатації та технічного обслуговування - 1550 нм 1 Вт оптоволоконний лазер

● Уникайте частого підключення/від’єднання оптоволоконних роз’ємів, щоб запобігти накопиченню пилу та пошкодженню торців.

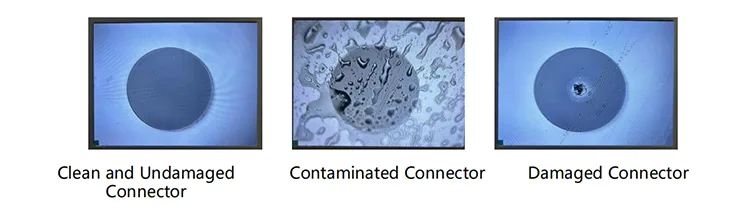

● Очистіть волоконно-оптичні з’єднувачі серветкою без ворсу та перевірте їх за допомогою детектора торців волокна перед підключенням. Завжди під’єднуйте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця. Закрийте невикористовувані роз’єми пилозахисними ковпачками.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

● У разі тривалого використання поставте його на радіатор.

Гарантія якості та післяпродажне обслуговування - 1550 нм 1 Вт оптоволоконний лазер

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
