Широкосмугове джерело світла 1030 нм ASE

Зміст

1. Введення Широкосмугове джерело світла 1030 нм ASE

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Керівництво з безпечної експлуатації

7. Інформація про замовлення

8. Технічний паспорт

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

На основі цього широкосмугового джерела світла ASE 1030 нм волоконний і напівпровідниковий лазери накачування, леговані ітербієм, зі спектром 1030 нм охоплення, вихідна потужність 10/20/30/50/100/500/1000 мВт і поляризація Коефіцієнт екстинкції лише 0,2 дБ. Повний комплект аксесуарів в комплекті; користувача посібник надається. Він підходить для оптоволокна тестування пристроїв, виготовлення решіток FBG, медичне зображення тощо.

Продукт Технічні характеристики

Особливості продукту

● Спектральний площинність;

● Вихідна потужність необов'язкова та регулюється;

● Довгострокова стабільність довжини хвилі та потужності;

● DB9 Гніздо (RS232) для легкої інтеграції.

Застосування продукту

● клітковина зондування;

● Медичний зображення;

● клітковина тестування оптичних приладів.

Продукт Подробиці

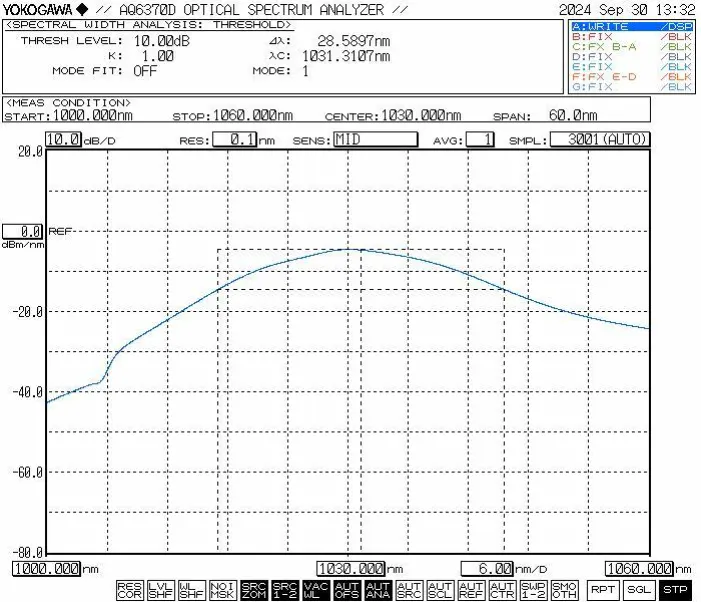

● Типовий спектр

● Стандартні аксесуари

1. Етапи експлуатації - широкосмугове джерело світла 1030 нм ASE

Крок 1. Розпакування та складання: будь ласка перевірити комплектність аксесуарів

до складання.

Крок 2. Підключення волоконних перемичок: відкрито пилозахисний ковпачок на волоконному з’єднувачі або фланці, перевірте торець волокна та під’єднати волокно або з’єднати волокно з пристроєм або вимірювачем потужності, який потрібно перевірити після підтвердження відсутності забруднення чи пошкодження.

Крок 3. Під’єднання адаптера живлення та Послідовний кабель: підключіть модуль джерела світла та адаптер живлення; підключити модуль джерела світла та комп’ютер із сигнальним кабелем USB-RS232. (Примітка: Спочатку на комп’ютері потрібно встановити драйвер послідовного порту. Водій може бути можна знайти на компакт-диску або отримати від компанії Box Optronics.)

Setp4.Use: відкрити джерело світла перемикач активації; світловий індикатор виходу джерела світла світиться, і є вихід оптичної потужності. У цей час робочий струм і значення оптичної потужності це параметри, встановлені головним комп’ютером під час останнього вимкнення. Вони можуть бути змінено та збережено в програмному забезпеченні головного комп’ютера (лише для версії моделі з регульованою потужністю).

Крок 5. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте волоконне з'єднання.

Замовлення інформації

наприклад: ASE-1030-5HSM-B

(Інформація про замовлення: широкосмугове джерело світла 1030 нм ASE, вихідна потужність 500 мВт живлення, з волокном SM Hi1060, настільний пакет).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт

Технічний паспорт

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10-15 робочих днів. (Якщо є деякі в наявності, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● Перед підключенням волоконно-оптичних роз’ємів спеціальна чистка необхідно використовувати інструменти для ретельного очищення торцевих поверхонь роз’ємів. Крім того, слід обережно використовувати інспектор торця волокна огляньте поверхні, щоб переконатися, що вони повністю очищені від пилу та забруднювачів перед з’єднанням через волокнистий фланець. Під час прибирання, перевірка та з’єднання торців волоконно-оптичних волокон обов’язково що джерело світла знаходиться у вимкненому стані; ні в якому разі не слід ці операції виконувати під час передачі світла. Один раз використання є завершено, і роз’єм було від’єднано від іншого оптоволокна роз’єми, оптоволоконний роз’єм повинен бути оснащений захисним пилозахисним ковпачком.

● Широкосмугові моделі джерел світла ASE з вихідною потужністю 200 мВт або вище може мати вихідний кінець, закінчений роз’ємом FC/APC. Однак цей роз’єм призначений виключно для вихідної потужності, ініційованої користувачем моніторингу (шляхом підключення до вимірювача оптичної потужності) або для взаємодії з Оптоволоконний коліматор із FC-термінатором для направлення лазерного випромінювання у вільний простір. Це наполегливо не рекомендується використовувати фланцевий перехідник для безпосереднього з’єднання з'єднувач з роз'ємами інших оптоволокон або пристроїв, що належать користувачу; роблячи це несе значний ризик пошкодження як оптоволоконного з’єднувача, так і сам блок підсилювача. Якщо потрібне з’єднання з іншими волокнами, воно є рекомендовано використовувати зварювання методом оплавлення; крім того, переконайтеся, що типи з'єднані волокна є взаємно сумісними.

● Настійно не рекомендується часто вставляти або виймати волоконно-оптичні роз’єми на вихідному порту, щоб запобігти пилу забруднення, що може призвести до збільшення внесених втрат, або спалювання торець оптоволоконного з'єднувача.

● Під час запуску спочатку переконайтеся, що перемикач живлення та перемикач з ключем вимкнено, потім підключіть джерело живлення. Під час вимкнення спочатку вимкніть перемикач з ключем і лише після цього вимкніть джерело живлення вихідний індикатор згас. Ніколи не відключайте живлення безпосередньо під час роботи джерела світла.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; це слід зберігати в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
